控制系统根轨迹分析控制系统的根轨迹分析是一种常用的工程方法,用于分析系统的稳定性和性能。
在控制系统设计中,了解根轨迹的特性对于确保系统的稳定性和满足性能要求至关重要。
本文将介绍根轨迹分析的基本原理,以及如何应用根轨迹分析来评估和改进控制系统。

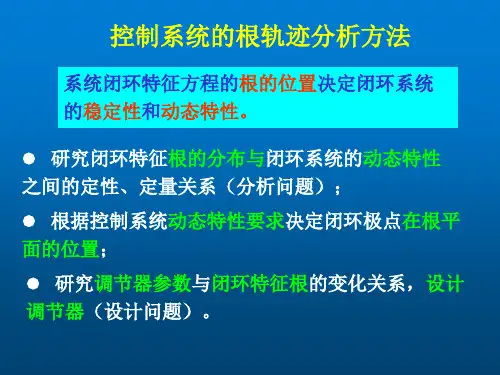

1. 根轨迹分析的基本原理根轨迹分析是利用系统的传递函数来描述系统在复平面上的特征。
系统的传递函数可以通过拉普拉斯变换和频域分析获得。
根轨迹是描述系统传递函数极点随控制参数变化所形成的轨迹,它反映了系统的稳定性和性能。
2. 根轨迹的特性根轨迹具有以下几个重要特性:- 根轨迹始于系统的零点,终止于系统的极点。
- 根轨迹通过传递函数的极点数目与零点数目的差值确定的角度。
当角度为奇数时,根轨迹会靠近负实轴;当角度为偶数时,根轨迹会靠近负无穷大。
- 根轨迹与实轴之间的交点表示系统的振荡频率。
3. 根轨迹分析的步骤下面是进行根轨迹分析的基本步骤:1) 将系统的传递函数表示为标准型。
2) 根据系统传递函数的分母和分子系数,确定系统的极点和零点。
3) 绘制根轨迹图,根据极点和零点的位置画出根轨迹的轨迹。
4) 分析根轨迹图,判断系统的稳定性和性能。

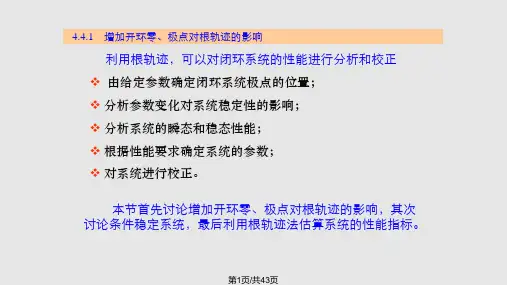

4. 根轨迹分析的应用根轨迹分析在控制系统设计中有广泛的应用,主要包括以下几个方面:- 稳定性分析:通过观察根轨迹图,可以判断系统是否稳定。
如果根轨迹位于左半平面,即实部小于零,则系统是稳定的;否则,系统不稳定。
- 性能评估:根轨迹的形状和位置可以提供有关系统响应速度、振荡频率和阻尼比等性能指标的信息。
例如,当根轨迹与虚轴相交时,系统存在振荡。
- 控制器设计:通过根轨迹分析,可以确定合适的控制器增益,以实现所需的系统性能要求。
- 稳定裕度分析:通过改变根轨迹的形状和位置,可以评估系统对参数扰动的敏感性,并提供稳定性裕度的指导。
根轨迹分析作为控制系统设计和分析的重要工具,为工程师提供了直观、可视化的方式来理解和改进系统的性能。
通过合理运用根轨迹分析,可以帮助我们设计出更稳定、高性能的控制系统。
自动控制原理根轨迹法总结
【根轨迹法概述】
-根轨迹法是分析线性时不变系统稳定性和动态性能的一个重要工具。
它通过在复平面上绘制闭环极点随系统参数变化的轨迹来实现。
【根轨迹法的基本原理】
1. 定义与目的:
-根轨迹是系统开环增益变化时,闭环极点在s平面上的轨迹。
-主要用于分析系统稳定性和设计控制器参数。
2. 绘制原则:
-根据系统开环传递函数,确定轨迹的起点和终点,分支点,穿越虚轴的点等。
-利用角度判据和幅值判据确定根轨迹。
【根轨迹法的应用】
1. 系统稳定性分析:
-根据闭环极点的位置判断系统的稳定性。
-极点在左半平面表示系统稳定,右半平面表示不稳定。
2. 控制器设计:
-调整控制器参数(如比例增益、积分时间常数、微分时间常数等),使根轨迹满足性能指标要求。
-确定合适的开环增益,使闭环系统具有期望的动态性能和稳定裕度。
【根轨迹法的优势与局限性】
-优势:直观、便于分析系统特性,特别是在控制器设计中。
-局限性:仅适用于线性时不变系统,对于非线性或时变系统不适用。
【实践中的注意事项】
-在绘制根轨迹时,应仔细考虑系统所有极点和零点的影响。
-必须结合其他方法(如奈奎斯特法、波特法等)进行综合分析。
【结语】
-根轨迹法是自动控制领域中一种非常有效的工具,对于理解和设计复杂控制系统具有重要意义。
-掌握根轨迹法,能够有效地指导实际的控制系统设计和分析。
编制人:_____________________
日期:_____________________。

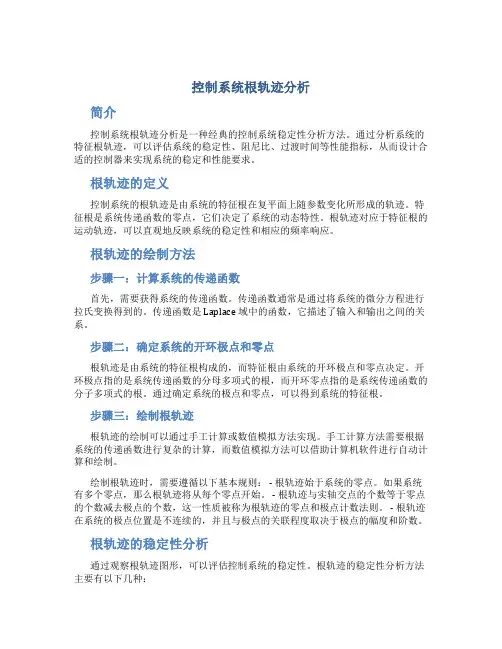

控制系统根轨迹分析简介控制系统根轨迹分析是一种经典的控制系统稳定性分析方法。
通过分析系统的特征根轨迹,可以评估系统的稳定性、阻尼比、过渡时间等性能指标,从而设计合适的控制器来实现系统的稳定和性能要求。
根轨迹的定义控制系统的根轨迹是由系统的特征根在复平面上随参数变化所形成的轨迹。
特征根是系统传递函数的零点,它们决定了系统的动态特性。
根轨迹对应于特征根的运动轨迹,可以直观地反映系统的稳定性和相应的频率响应。
根轨迹的绘制方法步骤一:计算系统的传递函数首先,需要获得系统的传递函数。
传递函数通常是通过将系统的微分方程进行拉氏变换得到的。
传递函数是 Laplace 域中的函数,它描述了输入和输出之间的关系。
步骤二:确定系统的开环极点和零点根轨迹是由系统的特征根构成的,而特征根由系统的开环极点和零点决定。
开环极点指的是系统传递函数的分母多项式的根,而开环零点指的是系统传递函数的分子多项式的根。
通过确定系统的极点和零点,可以得到系统的特征根。
步骤三:绘制根轨迹根轨迹的绘制可以通过手工计算或数值模拟方法实现。
手工计算方法需要根据系统的传递函数进行复杂的计算,而数值模拟方法可以借助计算机软件进行自动计算和绘制。
绘制根轨迹时,需要遵循以下基本规则: - 根轨迹始于系统的零点。
如果系统有多个零点,那么根轨迹将从每个零点开始。
- 根轨迹与实轴交点的个数等于零点的个数减去极点的个数,这一性质被称为根轨迹的零点和极点计数法则。
- 根轨迹在系统的极点位置是不连续的,并且与极点的关联程度取决于极点的幅度和阶数。
根轨迹的稳定性分析通过观察根轨迹图形,可以评估控制系统的稳定性。
根轨迹的稳定性分析方法主要有以下几种:1. 判据法判据法是判断根轨迹稳定性的基本方法之一。
根轨迹的稳定性与根轨迹图形与实轴的关系有关。
如果根轨迹图形位于实轴的左侧,则系统是稳定的;如果根轨迹图形经过实轴,则系统是不稳定的。
2. Astrom法Astrom法是一种根据根轨迹图形的形态特征进行稳定性判断的方法。

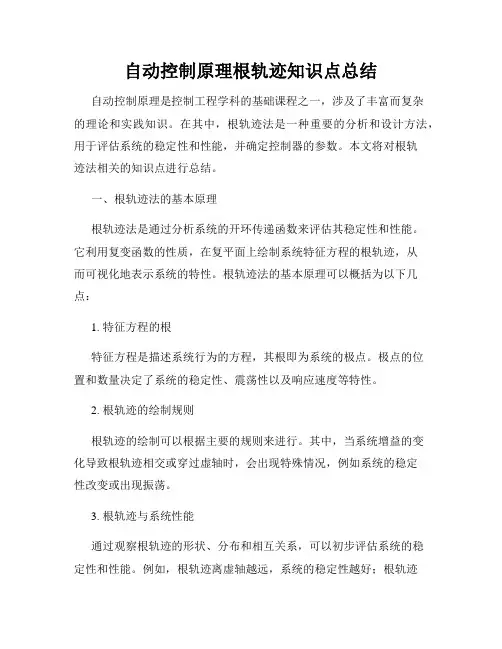

自动控制原理根轨迹知识点总结自动控制原理是控制工程学科的基础课程之一,涉及了丰富而复杂的理论和实践知识。
在其中,根轨迹法是一种重要的分析和设计方法,用于评估系统的稳定性和性能,并确定控制器的参数。
本文将对根轨迹法相关的知识点进行总结。
一、根轨迹法的基本原理根轨迹法是通过分析系统的开环传递函数来评估其稳定性和性能。
它利用复变函数的性质,在复平面上绘制系统特征方程的根轨迹,从而可视化地表示系统的特性。
根轨迹法的基本原理可以概括为以下几点:1. 特征方程的根特征方程是描述系统行为的方程,其根即为系统的极点。
极点的位置和数量决定了系统的稳定性、震荡性以及响应速度等特性。
2. 根轨迹的绘制规则根轨迹的绘制可以根据主要的规则来进行。
其中,当系统增益的变化导致根轨迹相交或穿过虚轴时,会出现特殊情况,例如系统的稳定性改变或出现振荡。
3. 根轨迹与系统性能通过观察根轨迹的形状、分布和相互关系,可以初步评估系统的稳定性和性能。
例如,根轨迹离虚轴越远,系统的稳定性越好;根轨迹的角度反映了系统的相位裕度;根轨迹的频率响应则反映了系统的增益裕度。
二、根轨迹法的应用根轨迹法广泛应用于自动控制系统的分析和设计中。
它可以帮助工程师们理解和改善系统的性能,确保系统稳定可靠。
以下是根轨迹法的几个重要应用方面:1. 系统的稳定性分析通过绘制根轨迹,可以判断系统是否稳定。
如果所有的根轨迹都位于虚轴的左侧,则系统稳定;如果有根轨迹位于虚轴右侧,则系统不稳定。
2. 控制器的设计在根轨迹上,可以通过调整控制器的增益和相位来实现对系统性能的优化。
通过仔细观察根轨迹的形状和位置,可以选择合适的控制器参数,以满足系统的性能要求。
3. 震荡问题的解决根轨迹法可以用于解决系统震荡或不稳定的问题。
通过调整系统的增益和相位,可以使根轨迹远离虚轴,并确保系统的稳定性。
三、注意事项与实践技巧在应用根轨迹法进行系统分析和设计时,需要注意以下几点,以确保结果的准确性和可靠性:1. 选择合适的模型系统的数学模型对根轨迹法的应用至关重要。
控制系统的根轨迹分析引言控制系统是现代工程领域中应用广泛的一个重要概念,它用于调节和控制系统的输出,以使其达到预期的目标。
在控制系统设计中,根轨迹分析是一种重要的工具,用于评估系统的稳定性和性能。
本文将介绍控制系统的根轨迹分析方法,包括其基本原理、应用范围以及如何使用根轨迹分析改进控制系统的性能。
根轨迹分析原理根轨迹分析是一种基于系统传递函数的频域分析方法,它用于研究系统在不同参数情况下的稳定性和性能。
根轨迹是系统传递函数极点随参数变化而形成的轨迹图,通过观察根轨迹可以得到系统的稳定性、阻尼比、过渡过程和稳态误差等性能指标。
根轨迹分析基于以下原理: - 控制系统的稳定性取决于系统传递函数极点的位置,当极点全在左半平面时,系统是稳定的。
- 控制系统的阻尼比可以通过观察根轨迹的形状来判断,当根轨迹越接近实轴,阻尼比越小,系统的过渡过程越激烈。
- 控制系统的稳态误差可以通过观察根轨迹的最后一段来判断,当根轨迹趋于无穷远时,稳态误差为零。
根轨迹分析步骤根轨迹分析一般需要经历以下几个步骤: 1. 给定系统的传递函数,通常是一个比例控制器和一个被控对象的组合。
2. 将传递函数的分子和分母分别表示为多项式的形式。
3. 根据系统传递函数的阶数,求解其特征方程的根。
这些根即为根轨迹的起始点。
4. 在复平面上绘制出根轨迹的起始点以及随参数变化而形成的轨迹。
5. 根据根轨迹的形状和位置,判断系统的稳定性、阻尼比和稳态误差等性能指标。
根轨迹分析的应用根轨迹分析在控制系统设计中有广泛的应用,主要有以下几个方面: 1. 系统稳定性评估:通过观察根轨迹的位置,可以判断系统是否稳定。
如果根轨迹全在左半平面,则系统是稳定的。
2. 控制器设计:根轨迹分析可以帮助工程师选择合适的控制器参数,以实现系统的稳定性和性能要求。
3. 系统性能优化:通过分析根轨迹的形状,可以判断系统的过渡过程、阻尼比和稳态误差等性能指标,从而优化系统的性能。
自动控制原理根轨迹分析知识点总结自动控制原理是研究自动控制系统的基本理论和方法的学科,而根轨迹分析是自动控制原理中的一项重要内容。
本文将对根轨迹分析的知识点进行总结,帮助读者更好地理解和运用这一分析方法。
一、根轨迹分析的基本概念根轨迹是描述控制系统传递函数的极点随参数变化而在复平面上运动的轨迹。
通过绘制根轨迹图,可以直观地了解系统的稳定性、动态响应和频率特性等重要信息。
二、根轨迹的性质1. 根轨迹图是在复平面上绘制的闭合曲线,其中包含了系统的所有极点。
2. 根轨迹出发点(即开环传递函数极点)的数量等于根轨迹终止点(即闭环传递函数极点)的数量。
3. 根轨迹关于实轴对称,即系统的实部极点只存在于实轴的左半平面或右半平面上。
4. 根轨迹通过传递函数零点的个数和位置来确定。
三、根轨迹的画法1. 确定系统的开环传递函数。
2. 根据传递函数的表达式,求得系统的特征方程。
3. 计算特征方程的根,即极点的位置。
4. 绘制根轨迹图,显示系统极点随参数变化的轨迹。
四、根轨迹的稳定性分析1. 若根轨迹通过左半平面(实部为负)的点的个数为奇数,则系统是不稳定的。
2. 若根轨迹通过左半平面的点的个数为偶数,则系统是稳定的。
五、根轨迹的频率特性分析1. 根轨迹的形状和分布可以判断系统的阻尼比、振荡频率和衰减时间等性能指标。
2. 根轨迹与系统的频率响应曲线之间存在一一对应的关系。
六、根轨迹的应用1. 根据根轨迹可以设计和优化控制系统的参数,使系统具有所需的动态性能。
2. 利用根轨迹可以直观地观察到系统的稳定性和动态响应,便于故障诊断和故障排除。
七、根轨迹分析的注意事项1. 在绘制根轨迹图时,应注意传递函数的极点和零点的位置,以及参数的范围。
2. 在分析根轨迹时,应考虑系统的稳定性、动态响应和频率特性等综合因素。
以上就是自动控制原理根轨迹分析的知识点总结。
根轨迹分析作为自动控制原理中的一项重要内容,对于理解和设计控制系统具有重要意义。
控制系统根轨迹法控制系统的设计和分析是现代工程领域中的重要任务。
为了实现系统的稳定性和性能要求,控制系统工程师采用了多种方法和技术。
其中,根轨迹法是一种常用且有效的方法,用于评估和改进系统的动态响应。
1. 系统根轨迹方法概述控制系统根轨迹方法是基于系统的传递函数,通过分析系统在复平面上的极点和零点位置来评估系统的稳定性和动态性能。
在根轨迹图中,系统的极点和零点以及传递函数的增益可以直观地展示出来,从而帮助工程师定量地了解系统的响应特性。
2. 根轨迹图的构造根轨迹图通常由两个主要的部分组成:实部为-1的轴线和虚部为0的轴线。
系统的传递函数通常表示为连续时间的形式,并且可以表示为一个或多个一阶和二阶传递函数的乘积。
根轨迹图的构造基于这些传递函数的极点和零点。
极点和零点对应于根轨迹图上的曲线,其中极点表示系统的稳定性,而零点则表示系统的过渡性能。
3. 根轨迹与稳定性根轨迹图提供了系统稳定性的重要信息。
通过观察根轨迹图,可以确定系统的稳定性。
如果根轨迹图上的所有的极点都位于左半平面,那么系统是稳定的。
相反,如果存在极点位于右半平面,系统是不稳定的。
通过调整参数或者设计控制器,可以将系统的极点移动到左半平面,从而提高系统的稳定性。
4. 根轨迹与动态响应除了稳定性,根轨迹图还提供了关于系统动态响应的信息。
通过观察根轨迹图上的曲线形状,可以了解系统的过渡特性。
例如,当根轨迹密集且靠近虚部为0的轴线时,说明系统的过渡响应非常快。
相反,当根轨迹离散且远离虚部为0的轴线时,说明系统的过渡响应比较慢。
通过分析根轨迹图,工程师可以调整系统参数来改善系统的动态响应性能。
5. 根轨迹的应用根轨迹方法是控制系统分析和设计中常用的工具之一。
它可以用于多个方面,包括控制器的设计、系统的稳定性分析和性能优化。
使用根轨迹方法,工程师可以确定合适的控制器增益、相位补偿器和频率补偿器来满足系统的设计要求。
6. 根轨迹法的局限性尽管根轨迹法在控制系统领域中被广泛应用,但它也有一些局限性。
实验报告
课程名称:____ 自动控制理论实验_____指导老师:_____________成绩:__________
实验名称:___控制系统的根轨迹分析___实验类型:___仿真实验___同组学生姓名:__无__ 一、实验目的和要求(必填) 二、实验内容和原理(必填) 三、主要仪器设备(必填) 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析(必填) 七、讨论、心得
实验十一 控制系统的根轨迹分析
一、实验目的
1、用计算机辅助分析的办法,掌握系统的根轨迹分析方法。
2、熟练掌握 Simulink 仿真环境。
二、实验原理
1、根轨迹分析方法
所谓根轨迹,是指当开环系统的某一参数(一般来说,这一参数选作开环系统的增益 K ) 从零变到无穷大时,系统特征方程的根在 s 平面上的轨迹。
在无零极点对消时,闭环系统特
征方程的根就是闭环传递函数的极点。
根轨迹分析方法是分析和设计线性定常控制系统的图解方法,使用十分简便。
利用它可 以对系统进行各种性能分析: (1) 稳定性
当开环增益 K 从零到无穷大变化时,图中的根轨迹不会越过虚轴进入右半 s 平面,因 此这个系统对所有的 K 值都是稳定的。
如果根轨迹越过虚轴进入右半 s 平面,则其交点的 K
值就是临界稳定开环增益。
(2) 稳态性能
开环系统在坐标原点有一个极点,因此根轨迹上的 K 值就是静态速度误差系数,如果 给定系统的稳态误差要求,则可由根轨迹确定闭环极点容许的范围。
(3) 动态性能
当 0 < K < 0.5 时,所有闭环极点位于实轴上,系统为过阻尼系统,单位阶跃响应为非周 期过程;当 K = 0.5 时,闭环两个极点重合,系统为临界阻尼系统,单位阶跃响应仍为非周 期过程,但速度更快;当 K > 0.5 时,闭环极点为复数极点,系统为欠阻尼系统,单位阶跃 响应为阻尼振荡过程,且超调量与 K 成正比。
同时,可通过修改系统的设计参数,使闭环系统具有期望的零极点分布,即根轨迹对系 统设计也具有指导意义。
2、根轨迹分析函数
在 MA TLAB 中,绘制根轨迹的有关函数有 rlocus 、rlocfind 、pzmap 等。
(1) pzmap :绘制线性系统的零极点图,极点用×表示,零点用 o 表示。
专业:_____________________
姓名:____________________ 学号:___________________ 日期:____________________ 地点:____________________
(2) rlocus:求系统根轨迹。
例如rlocus(a,b,c,d)、rlocus(num,den)或rlocus(a,b,c,d,k)、rlocus(num,den,k),为根据开环系统的状态空间模型或传递函数模型,直接在屏幕上绘制出系统的根轨迹图,其中开环增益的值从零到无穷大变化或指定其变化范围。
(3) rlocfind:计算给定一组根的根轨迹增益。
例如[k,p]=rlocfind(num,den),其要求在屏
幕上先已经绘制好有关的根轨迹图。
然后,此命令将产生一个光标以用来选择希望的闭环极点。
命令执行结果:k 为对应选择点处根轨迹开环增益;p 为此点处的系统闭环特征根。
三、实验内容
一开环系统的传递函数为
绘制出此闭环系统的根轨迹,并分析系统的稳定性。
四、实验要求
1、编制MATLAB 程序,画出实验所要求的根轨迹,求出系统的临界开环增益,并用
闭环系统的冲激响应证明之。
2、在Simulink 仿真环境中,组成系统的仿真框图,观察临界开环增益时系统的单位阶
跃响应曲线并记录之。
五、实验记录
1、MATLAB 的文件编程和仿真
(1) 实验程序
num=[1,2];
den=[conv([1,4,3],[1,4,3])];
rlocus(num,den) % 使用传递函数模型表征开环系统
[k,p]=rlocfind(num,den) % 在根轨迹图中使用光标获得相应的极点p与增益k
z=[-2];
p=[-1,-1,-3,-3];
k=32*sqrt(3); % k=55.4256为临界开环增益
[num,den]=zp2tf(z,p,k); % 使用零极点模型表征开环系统, 并转换为传递函数
[num1,den1]=cloop(num,den); % 闭环传递函数
subplot(211);
step(num1,den1);
xlim([0,20]);
grid; % 单位阶跃响应
subplot(212);
impulse(num1,den1);
xlim([0,20]);
grid; % 单位冲激响应
(2) 运行结果selected_point =
-0.8341 + 1.3665i
k =
6.9178
p =
-4.2173
-2.1390
-0.8218 + 1.3624i -0.8218 - 1.3624i
(根轨迹曲线)
(响应曲线)
2、MATLAB 的Simulink 仿真
(1) 系统框图
分析使用的系统为传递函数(Transfer Function)模型,在输入框赋予指定的一维向量。
(2) 仿真结果
七、结果分析
1、理论分析
对于开环传递函数为的控制系统,其特征方程为
(1) 根轨迹的起讫点与条数
系统具有二阶开环极点p i = -1, -3,开环零点z i = -2,即P = 4,Z = 1。
因此系统共有四条根轨迹分支,始于四个开环极点,其一终于开环零点,其余三条将沿渐近线趋向于s 平面的无穷远处。
(2) 实轴上的根轨迹
由判定规则易知,实轴上-2 至-3 和-3 至无穷小间的线段均为根轨迹(但其走向不同)。
(3) 根轨迹的渐近线
渐近线与实轴的夹角与交点由下面二式确定
即渐近线过零点-2,且与实轴的夹角为60°。
(4) 分离点
由系统特征方程可得
因而分离点为-1,其出射角为90°。
(5)根轨迹与虚轴的交点
令特征方程中s=jw,可得
即
解之可得
由以上分析可绘制出完整的根轨迹图。
对比仿真所得的根轨迹图线可知,各特征量与实
际数值完全吻合,从理论上证明了由编程绘制得根轨迹的正确性。
2、开环临界增益
由时域仿真曲线可以看出,当系统取临界开环增益时,其输出响应是一个等幅振荡,表
明此时系统是稳定的。
因而验证了此临界开环增益值的正确性。
八、心得思考
1、本次试验中,我熟悉使用了matlab自带的Simulink 仿真工具,将理论知识和问题很直观的在计算机上演示了出来,十分方便。
matlab语言及其工具箱为根轨迹的绘制(图形绘制)与求解(数值计算)提供了很大的方便,在实际运用中可大大提高工作效率。
2、根轨迹是图解给定特定参数时闭环特征根,从而分析系统性能的一种方法,特别是对于高阶复杂系统,可以有效避免求解高阶特征方程的困难。
3、本实验通过对一个具体实例的运用和分析,从定性到定量地求解了根轨迹的性质和
系统的性能,以及根轨迹分析法在系统稳定性判别方面的应用,从而加深了对相关知识点的理解和巩固。
