《画法几何与工程制图》课程教学大纲课程名称：画法几何与工程制图课程代码：课程类型:专业必修课学分：3 总学时：64 理论学时：32 实验学时：32 先修课程：无适用专业:工程管理一、课程性质、目的和任务画法几何与工程制图是工程管理专业的必修课程。
学习画法几何与工程制图课程的目的是培养学生绘制和阅读建筑工程图的基本能力，是通过画法几何及制图理论的学习和建筑工程制图实训的实践，培养正确使用绘图仪器和徒手作图能力，熟悉建筑制图国家标准的规定，掌握并应用各种图示方法来表达和阅读建筑工程图，本课程的主要任务是：通过让学生掌握制图及投影的基本知识，掌握建筑图样的画法，培养专业识图的基本能力，培养空间想象能力和空间表达能力，培养学生认真负责的工作态度和严谨细致的工作作风，为学习计算机绘图及后续专业课程打下良好的基础。
二、教学基本要求1、知识、能力、素质的基本要求：（1）明确本课程的地位、性质、任务和学习方法。
（2）培养用仪器绘图、徒手绘图的基本技能。
（3）学习用正投影法表达空间几何形体的基本原理和方法。
（4）培养绘制与阅读投影图的能力。
（5）培养适度与绘制建筑施工图、结构施工图、钢筋混凝土构件图等施工图的基本能力。
2、教学模式基本要求本课程采用理论教学和实验教学交叉进行的教学方式，授课方式为多媒体教学，精心设计课堂教学环节，如讲授、练习、制图、讨论等多种实践活动。
实践课以学生动手画图、识图为主，在掌握基本理论基础上增加制图、识图的能力，注意教与学之间的信息沟通与反馈。
三、教学内容及要求1 绪论教学内容：1.1 画法几何及土木工程制图课程概述1.2 投影的基本知识1.3 画法几何及土木工程制图的发展史和发展方向教学要求：（1）了解画法几何与土木工程制图的课程性质及画法几何及土木工程制图的发展史和发展方向；（2）掌握投影的基本知识。
2 画法几何教学内容：2.1 点2.1.1 点在三面体系第一角中的投影与该点的直角坐标关系2.1.2 点在两面体系第一角中的投影2.1.3 两点的相对位置2.2 直线2.2.1 直线的投影以及直线对投影面的各种相对位置2.2.2 直线上的点的投影特性2.2.3 求直线的真长及其对投影面的倾角2.2.4 两直线的相对位置2.2.5 两直线垂直2.3 平面2.3.1 平面的表示法2.3.2 平面对投影面的各种相对位置2.3.3 平面上的点、直线和图形2.4 直线与平面以及两平面的相对位置2.4.1 直线与平面以及两平面平行2.4.2 直线与平面以及两平面相交2.4.3 直线与平面以及两平面垂直2.4.4 点、直线、平面的综合作图题示例2.5 投影变换2.5.1 投影变换的目的和方法2.5.2 换面法以及用换面法解定位及度量问题示例2.5.3 以投影面垂直线为轴的旋转法简介2.6 曲线、曲面和立体2.6.1 平面立体及其表面上的线和点2.6.2 平面曲线和空间曲线2.6.3 曲面、曲面立体及其表面上的线和点2.6.4 圆柱螺旋线和平螺旋面2.7 平面、直线与立体相交2.7.1 平面与平面立体相交2.7.2 直线与平面立体相交2.7.3 平面与曲面立体相交2.7.4 直线与曲面立体相交2.8 两立体相交2.8.1 两平面立体相交2.8.2 平面立体与曲面立体相交2.8.3 两曲面立体相交2.9 轴测投影2.9.1 轴测投影的基本知识2.9.2 正等测的画法2.9.3 斜等测和斜二测的画法2.9.4 轴测投影的选择2.10 标高投影2.10.1 点和直线2.10.2 平面2.10.3 曲线、曲面和地面2.10.4 应用示例教学要求：（1）掌握点、直线、平面、曲面、立体等的投影的基本原理及其作图方法。
第十一章工程形体的表达方法一、视图（了解）二、剖视图（熟悉）三、断面图（掌握）四、规定画法和习惯画法（熟悉）图一、基本视图六个基本视图投影规律：长对正宽相等宽相等二、向视图向视图是可以自由支配的视图。
ABA向B向C向C机械图中的向视图及其标注方法二、向视图土建图中的向视图及其标注方法正立面图左侧立面图右侧立面图平面图底面图背立面图三、局部视图图将形体的局部结构向基本投影面投射，得到的视图称为局部视图。
当局部视图按投影关系配置时，中间又没有其它图形隔开，可省略标注。
BB 向A A 向局部视图的断裂边界应以波浪线表示。
当所表示的局部视图结构是完整的，且外轮廓线又成封闭时波浪线可省略不画。
图四、斜视图将形体的倾斜结构投射到与倾斜表面平行的辅助投影面上所得到的视图称为斜视图。
AAA向剖视图13-2当形体有内部结构时，在视图中只能用虚线来表达，若虚线过多，会影响形体表达的清晰度，给读图和标注尺寸带来不便。
因此，在实际工程中常用剖视图和断面图来表达形体的内部结构。
一、剖视图的形成假想用剖切面剖开形体，将处在观察者和剖切面之间的部分移去，而将其余的部分向投影面投影所得的图形，称为剖视图。
二、剖视图的画法1、形体分析分析内、外形状，确定要表达的内部结构。
2、确定剖切平面的位置剖切平面一般采用投影面平行面，对称剖切。
3、画剖视图4、画剖面线三、剖视图的标注◆剖切位置表示剖切面起讫、转折位置◆投射方向与剖切位置符号外端相交，表示投影方向◆视图名称A AA-A剖视图的标注有时可以省略……四、剖视图的种类剖视图全剖视图局部剖视图半剖视图（一）全剖视图用剖切面完全剖开形体所得的剖视图。
适于外形简单，内部结构复杂的形体适于内、外结构均复杂的形体（二）半剖视图当形体完全对称时，在垂直于对称平面的投影面上投射所得的图形，可以对称中心线为界，一半画成剖视图，一半画成视图，即为半剖视图。
以对称中心线分界剖视图的一半外形的一半注意：视图与剖视图的分界线只能是点画线。

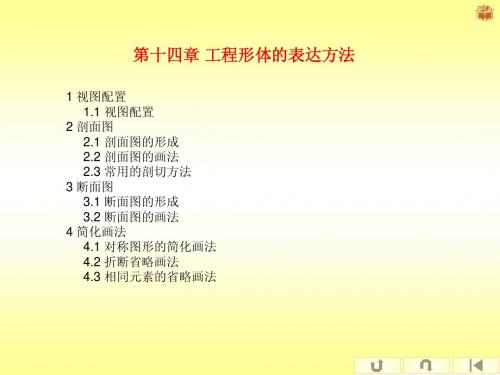

第十四章工程形体的表达方法1 视图配置1.1 视图配置2 剖面图2.1 剖面图的形成2.2 剖面图的画法2.3 常用的剖切方法3 断面图3.1 断面图的形成3.2 断面图的画法4 简化画法4.1 对称图形的简化画法4.2 折断省略画法4.3 相同元素的省略画法第十四章工程形体的表达方法14.1 视图配置一、投影与视图H 、V 和W上获得其水平投影、正面投影和侧面投影（如图）。
物体的三面视图。
播放动画在土建制图中,把相当于水平投影、正面投影和侧面投影图，分别称为平面图、正立面图、和左侧立面图。
平面图相当于观看者面对H面，从上向下观看物体时所得到的视图；正立面图是面对V面，从前向后观看时所得到的视图；左侧立面图是面对W面，从左向右观看时所得到的视图。
在三视图的排列位置中,平面图位于正立面图的下方。
左侧立面图位于正立面图的右方,如图所示。
正立面图反映了物体的上下、左右的相互关系，即高度和长度；平面图反映了物体的左右、前后的相互关系,即长度和宽度；左侧立面图反映了物体的上下、前后的相互关系，即高度和宽度。
在作图时，要注意物体的上、下、左、右、前、后六个方位在视图上的表示。
特别是前面、后面的表示，如平面图的下方和左侧立面图的右方都表示物体的前面，平面图的上方和左侧立面图的左方，都表示物体的后面，如图所示。
物体的三视图二．基本视图形状时，则要增设新的投影面，画出新的投影视图来表达。
在原有三个投影面的基础上，再增加三个投影面，形成六面体。
将物体放在正六面体当中，分别向六个投影面投射，得到六个基本视图。
播放动画六个基本视图的名称分别为：正立面图、左侧立面图、平面图、背立面图、右侧立面图和底面图。
其排列位置如图所示。
六个基本视图之间的投影规律为：--长对正；--高平齐；--宽相等。
对于建筑房屋，由于图形较大，一般都不能将所有视图排列在一张图纸上，因此在房屋工程图中均需注写出各视图的名称。
三、视图数量的选择个视图，两个视图，三个视图，甚至更多的视图。
