水利工程制图-习题集(情境三：工程形体的表达方法 任务3)答案-文本

第一章测试1【单选题】(2分)制图标准中规定A3图幅的尺寸是297×420，A2图幅的尺寸是A.210×297B.841×1189C.594×841D.420×5942【单选题】(2分)制图标准规定，铅垂尺寸线上的尺寸数字字头方向是A.向上B.保持字头向上的趋势C.任意D.向左3【单选题】(2分)分别用下列比例画同一个物体，画出图形最大的比例是A.1:10B.1:100C.1:50D.1:2004【单选题】(2分)图框线用下面哪种线型绘制A.粗实线B.虚线C.点画线D.细实线5【单选题】(2分)在线性尺寸中尺寸数字200毫米代表A.实际线段长是图上线段长的200倍B.图上线段的长度是200毫米C.比例是1:200D.物体的实际尺寸是200毫米6【判断题】(2分)尺寸数字不可被任何图线和符号通过，当无法避免时，必须将图线或符号断开。

A.对B.错7【判断题】(2分)绘制图样时，无论是否装订，均应画出图框和标题栏。

A.错B.对8【判断题】(2分)图形与实物相对应的线性尺寸之比就是图样的比例。

A.对B.错9【判断题】(2分)《水利水电工程制图标准》规定，绘图时只能采用五种基本图幅。

A.对B.错10。

水利工程CAD理论试题考核练习册第三届全国水利高职院校“楚天杯”技能大赛理论试题考核练习册（“水利工程CAD”项目分册）目录第一篇水利工程制图 (1)一选择题 (1)二判断题 (9)第二篇计算机绘图 (12)一选择题 (12)二判断题 (33)参考答案 (37)第一篇水利工程制图一选择题1.制图标准中规定A3图幅的尺寸是297×420，A2图幅的尺寸是（）。

A. 420×594B. 210×297C. 594×841D. 841×11892.制图标准规定，铅直尺寸线上的尺寸数字字头方向是（）。

A. 向上B. 向左C. 保持字头向上的趋势D. 任意3.制图标准中规定A0图幅大小是A3图幅大小的（）。

A. 2倍B. 4倍C. 8倍4.分别用下列比例画同一个物体，画出图形最大的比例是（）。

A. 1:100B. 1:10C. 1:50D. 1:2005.标题栏的外框线和内分格线分别用什么线型绘制（）。

A. 粗实线和细实线B. 细实线和粗实线C. 细实线和细实线D. 虚线和点画线6.制图标准中规定，不说明的情况下，标高、桩号及规划图的尺寸的单位是（）。

A. mB. mmC. cmD.以上均可7.在线性尺寸中尺寸数字200毫米代表（）。

A. 物体的实际尺寸是200毫米B. 图上线段的长度是200毫米C. 比例是1:200D. 实际线段长是图上线段长的200倍8.《水利水电工程制图标准》规定，尺寸起止符号必须采用箭头的是（）。

A. 弧长B. 半径C. 角度D. 以上都是9.投影线互相平行，且垂直于投影面的投影方法称为（）。

B. 中心投影C. 正投影D. 平行投影10.在正投影中，当平面与投影面平行时，该平面在投影面上的投影为（）。

A. 点B. 直线C. 实形的平面D. 缩小的平面11.左视图的投影方向是（）。

A. 由前向后B. 由左向右C. 由右向左D. 由上向下12.为了在一张图纸上同时反应三个投影图，将三投影面展开，展开时规定（）不动。

水利工程制图及CAD三基试题参考答案一、基本概念1、中心投影法答案：当投影中心在有限远时，投影线都发自一点，这种投影法叫中心投影法。

2、平行投影法答案：当投影中心移至无限远处，投影线相互平行，这种投影法叫平行投影法。

3、斜投影答案：投影方向倾斜于投影面所得的投影称为斜投影。

4、正投影答案：投影方向垂直于投影面所得的投影称为正投影。

5、视图的基本概念答案：对于一般形体，只有一个投影不能唯一确定形体的空间形状，因此，常采用两个或两个以上互相垂直的投影面，才能把物体的形状、尺寸简明而精确地表达出来。

投影时，将物体置于三面体系中，使其主要外表平行于投影面，然后将物体的前、后、左方分别向相应投影面作正投影，可得物体的三视图。

物体在正面上的投影称为主视图，在水平面上的投影称为俯视图，在侧面上的投影称为左视图。

6、重影点答案：处于某一投影面上的同一投影线上的两点，在该投影面上的投影重合为一点，则称这两个点为该投影面的重影点。

7、投影面的平行线答案：只平行于一个投影面，倾斜于其他投影面的直线，统称为投影面平行线。

8、投影面的垂直线答案：垂直于一个投影面，平行于其他两投影面的直线统称为投影面的垂直线9、投影面的平行面答案：平行于一个投影面，同时垂直于其他两个投影面的平面，统称为投影面平行面。

10、投影面的垂直面答案：垂直于一个投影面，倾斜于其他两投影面的平面，统称为投影面的垂直面。

11、直角三角形法求实长答案：以直线在某一投影面上的投影为一直角边，以直线到该投影面的距离差〔即坐标差〕为另一直角边，所构成的直角三角形的斜边就是线段的实长，此斜边与该投影的夹角就等于该直线对投影面的倾角。

12、直角的投影定理答案：当垂直两直线中有一边平行于某一投影面时，则它们在该投影面上的投影仍为直角。

13、平面的表示方法答案：在画法几何中，平面常用的表示方法有：1)不在同一直线上的三点；2)一直线和该直线外一点；3)平行两直线；4)相交两直线；5)平面图形。

工程制图讲课老师刘幸福一、填空1、在水利事业中,为了控制江河水害、发电灌溉、水路运输、供水养鱼等所采取的工程措施称为水利工程,表达水利工程中所有建筑物的图样称为水利工程图。

2、尺寸由尺寸界线、尺寸线、尺寸起止符号、尺寸数字组成。

尺寸界线和尺寸线用细实线绘制。

3、绘制水利水电工程图样时,应根据不同的用途采用粗实线、虚线、细实线、点划线、双点划线、波浪线、折断线7种图线。

4、粗实线宽度b应根据图的大小和复杂程度在0.5-2mm 之间选用。

虚线线宽为b/2,细实线、点划线、双点划线、波浪线、折断线线宽为b/3。

5、剖视图有全剖视、半剖视、局部剖视、阶梯剖视、旋转剖视和复合剖视。

二、选择1、虚线与虚线或虚线与实线相交时,应交于A处。

A、线段B、空隙2、标高投影图(简称标高图中,每五条地形等高线中的第A条称为计曲线。

A、五B、三3、示波线用长短相间且等距的B绘制。

A、粗实线B、细实线三、简答1、什么是直线的坡度?用什么符号表示?坡度1:2的意义?答:直线上任意两点的高差与其水平距离之比称为该直线的坡度。

用“i”表示。

坡度1:2的意义就是直线上高度差1m时,水平距离为2m。

2、什么是比例?比例的大小指什么?答:图样的比例为图形与实物相对应的线性尺寸之比。

比例的大小指比值的大小。

3、《水利水点工程制图标准》SL73—95,按专业共分为哪五个分册?答:共分为:①《基础制图(SL73.1—95》②《水工建筑图(SL73.2—95》③《勘测图(SL73.3—95》④《水力机械图(SL73.4—95》⑤《电气图(SL73.5—95》五个分册。

4、土建图主要包括哪些?答:土建图主要包括规划图、水工图、施工图以及与水工施工有关的建筑物图等。

水利工程制图试卷答案
1、125
2、7。

3、圆形断面到方形断面的过渡段。

4、正平面水平面侧平面
5、矩形断面到梯形断面的过渡段
6、细点划线（对称线）
7、立面图剖面图详图平面图剖视图自上而下从左到右详图
二、作图题（共10 分）

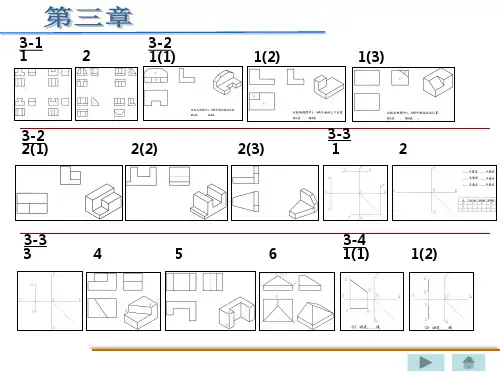

已知物体的两视图，补画第三视图及其正等测图
答案：
三、作图题（共10分）
补全下面剖面图中漏画的线条
1、2、
答案
四、作图题（共10 分）
已知两视图，补画第三视图
答案：1、
2、
五、简答题（共10 分）
1、枢纽所在地的地形、河流、水流方向和地理方位。

2、枢纽中建筑物的平面形状及各建筑物之间的位置关系。

3、建筑物与地面相交情况及填控方坡边线。

4、建筑物的主要高程及其它主要尺寸。

水利制图三基题答案水利工程制图及CAD三基试题参考答案一、基本概念1、中心投影法答案：当投影中心在有限远时，投影线都发自一点，这种投影法叫中心投影法。

2、平行投影法答案：当投影中心移至无限远处，投影线相互平行，这种投影法叫平行投影法。

3、斜投影答案：投影方向倾斜于投影面所得的投影称为斜投影。

4、正投影答案：投影方向垂直于投影面所得的投影称为正投影。

5、视图的基本概念答案：对于一般形体，只有一个投影不能唯一确定形体的空间形状，因此，常采用两个或两个以上互相垂直的投影面，才能把物体的形状、尺寸简明而精确地表达出来。

投影时，将物体置于三面体系中，使其主要表面平行于投影面，然后将物体的前、后、左方分别向相应投影面作正投影，可得物体的三视图。

物体在正面上的投影称为主视图，在水平面上的投影称为俯视图，在侧面上的投影称为左视图。

6、重影点答案：处于某一投影面上的同一投影线上的两点，在该投影面上的投影重合为一点，则称这两个点为该投影面的重影点。

7、投影面的平行线答案：只平行于一个投影面，倾斜于其他投影面的直线，统称为投影面平行线。

8投影面的垂直线答案：垂直于一个投影面，平行于其他两投影面的直线统称为投影面的垂直线9、投影面的平行面答案：平行于一个投影面，同时垂直于其他两个投影面的平面，统称为投影面平行面。

10、投影面的垂直面答案：垂直于一个投影面，倾斜于其他两投影面的平面，统称为投影面的垂直面。

11、直角三角形法求实长答案：以直线在某一投影面上的投影为一直角边，以直线到该投影面的距离差（即坐标差）为另一直角边，所构成的直角三角形的斜边就是线段的实长，此斜边与该投影的夹角就等于该直线对投影面的倾角。

12、直角的投影定理答案：当垂直两直线中有一边平行于某一投影面时，则它们在该投影面上的投影仍为直角。

13、平面的表示方法答案：在画法几何中，平面常用的表示方法有：1）不在同一直线上的三点；2）一直线和该直线外一点；3）平行两直线；4）相交两直线；5）平面图形。

第二部分参考答案A类水利工程施工第一章施工导流一、填空题1、分段围堰法全段围堰法2、束窄的原河道底孔坝体缺口明槽3、隧洞明渠涵管4、土石围堰草土围堰钢板桩格型围堰混凝土围堰5、横向围堰纵向围堰6、过水围堰不过水围堰7、拱型混凝土围堰重力式混凝土围堰8、大块石护面钢筋石笼护面加筋护面混凝土板护面9、抛石或柴排护底上、下游转角处设导流墙10、挖土机开挖爆破法11、河流的水文特征水工建筑物的布置和形式导流方案施工进度12、堤的进占龙口范围的加固合龙闭气13、立堵法平堵法14、降低溢洪道高程设置临时溢洪道用临时断面挡水临时坝面保护措施过水15、基坑开挖前的初期排水基坑开挖及建筑物施工过程的经常性排水16、围堰与基坑的渗水降水地基岩石冲洗混凝土养护用弃水17、明沟排水人工降低地下水位18、管井法井点法19、轻型井点（浅井点）深井点20、重力真空电渗二、选择题1、B2、B3、A4、B5、B6、A7、B8、A9、B 10 、A 11、C 12、C 13、C 14、B 15、A 16、B 17、C 18、C 19、A 20、C 21、A 22、A 23、A 24、A三、判断题1、√2、×3、×4、√5、×6、×7、√8、×9、× 10、× 11、√12、× 13、× 14、√ 15、√ 16、√ 17×、 18、√ 19、× 20、√四、问答题1、选定导流标准、划分导流时段、确定导流设计流量、选择导流方案及导流建筑物的形式、确定导流建筑物的布置、构造及尺寸、拟定导流建筑物的修建、拆除、堵塞的施工方法与截流、拦洪渡汛、基坑排水等措施。

2、在河流上修建水利水电过程时，用围堰围护基坑，将河水引向预定的泄水建筑物、往下游宣泄。

3、分段是指在空间上用围堰将建筑物分成若干段施工。

分期是指在时间上将导流分为若干时期。

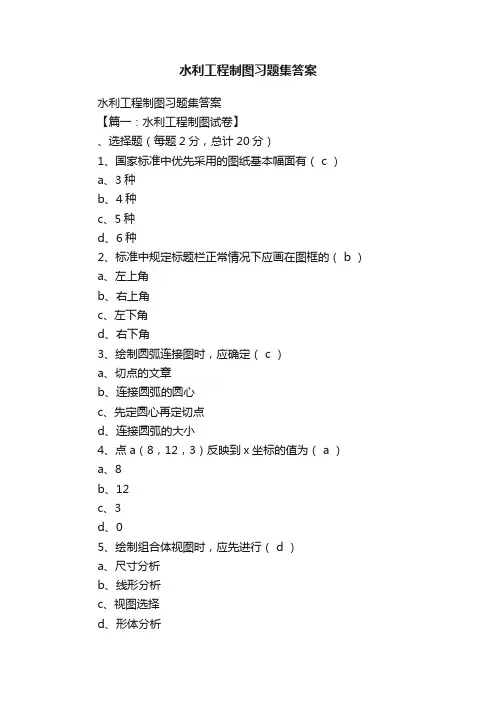

水利工程制图习题集答案水利工程制图习题集答案【篇一：水利工程制图试卷】、选择题（每题2分，总计20分）1、国家标准中优先采用的图纸基本幅面有（ c ）a、3种b、4种c、5种d、6种2、标准中规定标题栏正常情况下应画在图框的（ b ）a、左上角b、右上角c、左下角d、右下角3、绘制圆弧连接图时，应确定（ c ）a、切点的文章b、连接圆弧的圆心c、先定圆心再定切点d、连接圆弧的大小4、点a（8，12，3）反映到x坐标的值为（ a ）a、8b、12c、3d、05、绘制组合体视图时，应先进行（ d ）a、尺寸分析b、线形分析c、视图选择d、形体分析6、一下比例分别画同一个几件，所绘图形最大的比例是（ b ）a、1：1b、1：5c、5：1d、2：17、在尺寸标准中，尺寸线为（ c ）8、水工图是用于什么事业的图（ c ）a、交通事业b、城市建筑事业c、水利事业d、城市给水事业9、隧洞的桩号0+000应该标准在什么位置（ d ）a、尾端b、中间c、闸门槽d、始端10、autocad制图中以下几个命令，哪个是属于画圆（ a ）a、circleb、linec、erased、polygon二、填空题（每空2分，总计20分）1、平面图形中的线段按所给尺寸的完整性可分为2、组合体表面连接关系可分为3、请填出a4图纸的尺寸，a3图纸的尺寸。

4、在用autocad绘图中画直线的命名是5、水闸、船闸等过水建筑物的进出口处两侧的导水墙称为三、名词解释（每题6分，总计30分）1、投影——用灯光或者日光照射物体，在地面或墙面上就会产生影子，这种现象叫投影。

2、丁字尺——一般是由有机玻璃制成，由互相垂直的尺头和尺身构成。

3、剖面图——假想用剖切平面将物体在某处切断，仅画出该剖面部分的图形和材料图例，这样的图形称为剖面。

4、两直线交叉——空间两直线既不平行，又不相交，称为两直线交叉。

两直线垂直是两直线交叉的特殊情况。

5、六面基本视图——国际中规定用正六面体的六个面作为基本投影面，将物体放在其中，物体保持不动，分别向六个基本投影面投影，得到的六个基本视图。

水利工程制图习题集答案水利工程制图是水利工程专业的一门重要课程，通过学习和掌握水利工程制图的知识和技能，可以使学生更好地理解和应用水利工程的相关知识，提高水利工程设计和施工的能力。

下面是一些水利工程制图习题集的答案，供大家参考。

一、简答题1. 什么是水利工程制图？水利工程制图是指利用图纸和绘图工具，将水利工程的设计和施工方案以图形的形式表达出来的过程。

它是水利工程设计和施工的重要工具，可以直观地展示出工程的结构、尺寸和布置等信息。

2. 水利工程制图的分类有哪些？水利工程制图可以分为平面图、剖面图和立面图三种类型。

平面图主要用于展示工程的平面布置和结构，剖面图用于展示工程的纵向剖面和截面形状，立面图用于展示工程的立面形状和结构。

3. 水利工程制图的常用符号有哪些？水利工程制图中常用的符号有水流箭头、水位符号、水闸符号、泵站符号、渠道符号等。

这些符号能够准确地表示出水利工程中各种设备、构件和流体的特征和性质。

4. 水利工程制图中的比例尺有什么作用？比例尺是指图纸上的长度与实际长度之间的比例关系。

在水利工程制图中，比例尺的作用是使图纸上的尺寸能够准确地反映出实际工程的尺寸，方便工程师和施工人员进行设计和施工。

5. 水利工程制图中的图形投影有哪些种类？水利工程制图中的图形投影有正投影和斜投影两种。

正投影是指通过垂直于平面的光线，将物体的形状和尺寸投影到平面上。

斜投影是指通过倾斜的光线，将物体的形状和尺寸投影到平面上。

二、计算题1. 某水利工程的平面图比例尺为1:2000，某一构件在平面图上的长度为5cm，实际长度为多少米？答：实际长度 = 平面图长度× 比例尺= 5cm × 1/2000 = 0.025m = 25mm2. 某水利工程的剖面图比例尺为1:500，某一构件在剖面图上的高度为4cm，实际高度为多少米？答：实际高度 = 剖面图高度× 比例尺= 4cm × 1/500 = 0.008m = 8mm三、绘图题1. 绘制一个简化的水闸符号。

系别：__________ 班次：____________ 姓名：___________ 学号：____________ 。

装。

订。

线。

兰州资源环境职业技术学院2011—2012学年第二学期《水利工程制图》期末考试试卷(A)注意：本试卷共五大题，总分 分，考试时间 分钟。

本试卷适用于 水利施工（ ）、（ ）、（ ）班， 水利工程（ ）、（ ）、（ ）班，六个班，共需印制 份。

．根据投射线的类型， 投影法可分为 和。

✌ 中心投影法 平行投影法 中部投影法 平行投影法  中央投影法 平行投影法  中心投影法 平面投影法根据投射线与投影面是否垂直，平行投影法又可分为和 。

✌．正面投影法 斜面投影法 ．正投影法 斜投影法 ．正投影法 斜面投影法．正面投影法 斜投影法． 是工程中应用最广泛的一种图示方法。

✌．三面正投影图 ．单多面正投影图 ．多面正投影图．六面正投影图．空间两直线的相对位置可分为 、、和四种。

✌．平行 、 相贯 、 交叉 和 垂直 ．平行 、 相交 、 交叉 和 铅垂 ．平行 、 相交 、 相叉 和 垂直 ．平行 、 相交 、 交叉 和 垂直 空间两直线互相平行，则它们的。

✌．同面投影也一定平行 ．同面投影也一定不 ．异面投影也一定平行一、单选题 每题 分，共 个题，共 分。

将正确选项填入答题卡栏的表格中，在题上直接选不给分。

．同面投影也一定不平行空间两直线相交，则它们的 同面投影也一定相交 ，而且各同面投影的交点就是两直线空间交点的 。

✌．不同面投影．同面投影．异面投影．同三面投影互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影 。

✌．也反映钝角．也不反映直角．也反映直角．也反映锐角在三投影面体系中平面与投影面的相对位置可分 、 和 。

✌．不一般位置平面 、 投影面垂直面 和投影面平行面。

．一般位置平面 、 投影面垂直面 和投影面平行面。

．一般位置平面 、 投影面倾斜面 和投影面平行面。

水利工程识图考试题及答案一、选择题（每题2分，共20分）1. 水利工程中，用于测量水位的仪器是（）。

A. 水准仪B. 经纬仪C. 测距仪D. 测高仪答案：A2. 以下哪项不是水库大坝的主要类型？（）。

A. 土石坝B. 混凝土坝C. 重力坝D. 悬索坝答案：D3. 水利工程中，用于控制水流的建筑物是（）。

A. 溢洪道B. 引水渠C. 闸门D. 导流渠答案：C4. 以下哪项是水利工程中常见的水质监测指标？（）。

A. pH值B. 温度C. 流速D. 风速5. 以下哪项不是水利工程中常用的建筑材料？（）。

A. 混凝土B. 钢材C. 木材D. 塑料答案：D6. 水利工程中，用于测量水流量的仪器是（）。

A. 流速仪B. 压力计C. 温度计D. 湿度计答案：A7. 以下哪项是水利工程中常见的水工建筑物？（）。

A. 水塔B. 水坝C. 水泵站D. 水处理厂答案：B8. 水利工程中，用于提高水位的建筑物是（）。

A. 闸门B. 溢洪道C. 泵站D. 导流渠答案：C9. 以下哪项不是水利工程中常见的水文现象？（）。

B. 干旱C. 潮汐D. 地震答案：D10. 水利工程中，用于测量水深的仪器是（）。

A. 水位计B. 流速仪C. 测距仪D. 测高仪答案：A二、填空题（每空1分，共20分）1. 水利工程的主要目的是______、______和______。

答案：防洪、灌溉、发电2. 水库的容量通常用______和______来表示。

答案：库容、有效库容3. 水利工程中，______是指水坝上游的水位。

答案：正常蓄水位4. 溢洪道的主要作用是______和______。

答案：泄洪、控制水位5. 水利工程中，______是指水流的垂直落差。

答案：水头6. 水利工程中，______是指水流的平面投影。

答案：水道7. 水利工程中，______是指水流的速度。

答案：流速8. 水利工程中，______是指水流的流量。

答案：流量9. 水利工程中，______是指水流的深度。

第二部分参考答案A类水利工程施工第一章施工导流一、填空题1、分段围堰法全段围堰法2、束窄的原河道底孔坝体缺口明槽3、隧洞明渠涵管4、土石围堰草土围堰钢板桩格型围堰混凝土围堰5、横向围堰纵向围堰6、过水围堰不过水围堰7、拱型混凝土围堰重力式混凝土围堰8、大块石护面钢筋石笼护面加筋护面混凝土板护面9、抛石或柴排护底上、下游转角处设导流墙10、挖土机开挖爆破法11、河流的水文特征水工建筑物的布置和形式导流方案施工进度12、堤的进占龙口范围的加固合龙闭气13、立堵法平堵法14、降低溢洪道高程设置临时溢洪道用临时断面挡水临时坝面保护措施过水15、基坑开挖前的初期排水基坑开挖及建筑物施工过程的经常性排水16、围堰与基坑的渗水降水地基岩石冲洗混凝土养护用弃水17、明沟排水人工降低地下水位18、管井法井点法19、轻型井点（浅井点）深井点20、重力真空电渗二、选择题1、B2、B3、A4、B5、B6、A7、B8、A9、B 10 、A 11、C 12、C 13、C 14、B 15、A 16、B 17、C 18、C 19、A 20、C 21、A 22、A 23、A 24、A三、判断题1、√2、×3、×4、√5、×6、×7、√8、×9、× 10、× 11、√12、× 13、× 14、√ 15、√ 16、√ 17×、 18、√ 19、× 20、√四、问答题1、选定导流标准、划分导流时段、确定导流设计流量、选择导流方案及导流建筑物的形式、确定导流建筑物的布置、构造及尺寸、拟定导流建筑物的修建、拆除、堵塞的施工方法与截流、拦洪渡汛、基坑排水等措施。

2、在河流上修建水利水电过程时，用围堰围护基坑，将河水引向预定的泄水建筑物、往下游宣泄。

3、分段是指在空间上用围堰将建筑物分成若干段施工。

分期是指在时间上将导流分为若干时期。
