第七章图样画法一.教学目的了解工程图样的视图方法、建筑图样中的各种简化画法。
，理解建筑剖面图、断面图的形成原理，掌握各种剖面图、断面图的使用及画法。
二.教学重点讲课重点：剖面图的形成及画法。
断面图的形成及画法。
断面图与剖面图的区别三.教学难点如何正确地绘制形体的剖面图、断面图，帮助学生更好地建立空间概念。
四.布置作业习题集§7-1 投影法与视图配置一、基本视图表达一个形体可有六个基本投射方向。
相应地有六个基本投影面分别垂直于这六个基本投射方向。
通常也把这六个基本投射方向称为六个基本视向，垂直于V面、H面、W面的基本投射方向分别称为正视方向、俯视方向、侧视方向。
六个基本投影面组成了一个方箱，把待表达的形体围在当中。
形体在这些基本投影面上的投影称为基本视图。
同三面图一样，六个基本视图之间仍然保持着内在的投影联系，即“长对正，高平齐，宽相等”的三等规律。
在实际工作中，当在同一张图纸上绘制同一个物体的若干个视图时，为了合理地利用图纸可将各视图的位置按这样的顺序进行配置。
此时每个视图一般应标注图名。
图名宜标注在视图的下方或一侧，并在图名下用粗实线绘一条横线，其长度应以图名所占长度为准。
二、镜像投影有些工程构造，如板梁柱构造节点（图a），因为板在上面，梁、柱在下面，按第一角画法绘制平面图的时候，梁、柱为不可见，要用虚线绘制，这样给读图和尺寸标注带来不便。
如果把H面当作一个镜面，在镜面中就能得到梁、柱为可见的反射图像，这种投影称为镜像投影。
镜像投影法属于正投影法。
镜像投影是形体在镜面中的反射图形的正投影，该镜面应平行于相应的投影面。
用镜像投影法绘图时，应在图名后加注“镜像”二字（图b），必要时可画出镜像投影画法的识别符号（图c）。
这种图在室内设计中常用来表现吊顶（天花）的平面布置。
§7-2 剖面图一、剖面图的基本概念1.概念：工程上常采用作剖面的办法，即假想用剖切面在形体的适当部位将形体剖开，移去剖切面与观察者之间的部分形体，把原来不可见的内部结构变为可见，将剩其余的部分投射到投影面上，这样得到的投影图称为剖面图，简称剖面。

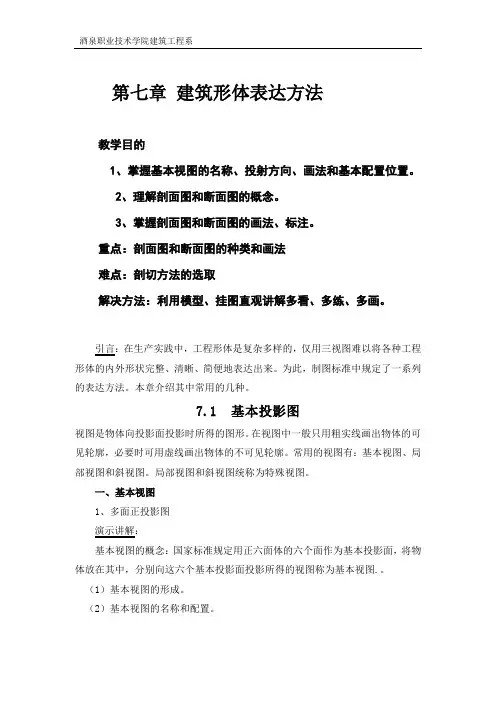

第七章建筑形体表达方法教学目的1、掌握基本视图的名称、投射方向、画法和基本配置位置。
2、理解剖面图和断面图的概念。
3、掌握剖面图和断面图的画法、标注。
重点：剖面图和断面图的种类和画法难点：剖切方法的选取解决方法：利用模型、挂图直观讲解多看、多练、多画。
引言：在生产实践中，工程形体是复杂多样的，仅用三视图难以将各种工程形体的内外形状完整、清晰、简便地表达出来。
为此，制图标准中规定了一系列的表达方法。
本章介绍其中常用的几种。

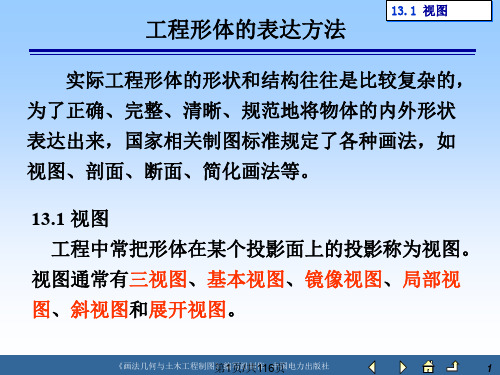

7.1 基本投影图视图是物体向投影面投影时所得的图形。
在视图中一般只用粗实线画出物体的可见轮廓，必要时可用虚线画出物体的不可见轮廓。
常用的视图有：基本视图、局部视图和斜视图。
局部视图和斜视图统称为特殊视图。
一、基本视图1、多面正投影图演示讲解：基本视图的概念：国家标准规定用正六面体的六个面作为基本投影面，将物体放在其中，分别向这六个基本投影面投影所得的视图称为基本视图.。
（1）基本视图的形成。
（2）基本视图的名称和配置。
正立面图：由前向后投射得到的视图平面图：由上向下投射得到的视图左侧立面图：由左向右投射得到的视图右侧立面图：由右向左投射得到的视图底面图：由下向上投射得到的视图背立面图：由后向前投射得到的视图6个基本视图之间与三视图一样，仍应符合正投影规律，即主、俯、仰视图“长对正”；主、左、右、后视图“高平齐”；俯、左、右、仰视图“宽相等”的投影规律。
由基本视图的展开过程可知，除后视图外，其它视图靠近主视图的一边是物体的后面，远离主视图的一边是物体的前面。
应当注意：主视图和后视图反映物体上、下位置关系是一致的，但左右位置恰恰相反。
6个基本视图按展开后的位置配置称为按投影关系配置。
在同一张图纸内基本视图按投影关系配置时一律不标注视图名称。
如果不能按投影关系配置时，应进行标注。
在视图的下方标出“×向”（其中“×”为大写拉丁字母），并在图名下方绘一粗横线，其长度以图名所占长度为准。
