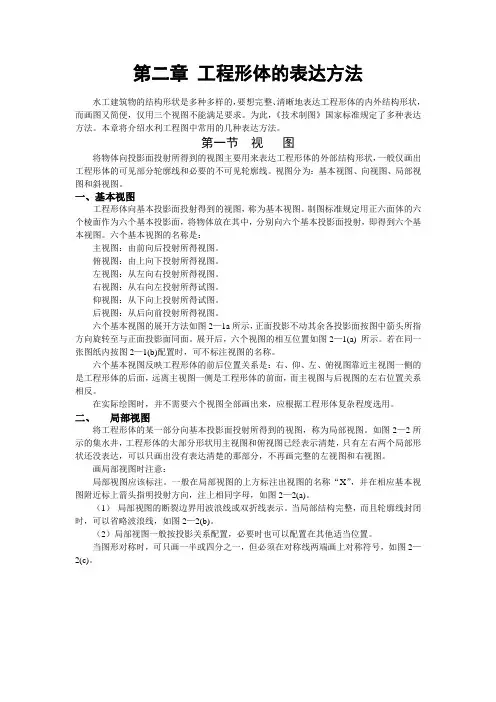

第二章工程形体的表达方法水工建筑物的结构形状是多种多样的，要想完整、清晰地表达工程形体的内外结构形状，而画图又简便，仅用三个视图不能满足要求。
为此，《技术制图》国家标准规定了多种表达方法。
本章将介绍水利工程图中常用的几种表达方法。
第一节视图将物体向投影面投射所得到的视图主要用来表达工程形体的外部结构形状，一般仅画出工程形体的可见部分轮廓线和必要的不可见轮廓线。
视图分为：基本视图、向视图、局部视图和斜视图。
一、基本视图工程形体向基本投影面投射得到的视图，称为基本视图。
制图标准规定用正六面体的六个棱面作为六个基本投影面，将物体放在其中，分别向六个基本投影面投射，即得到六个基本视图。
六个基本视图的名称是：主视图：由前向后投射所得视图。
俯视图：由上向下投射所得视图。
左视图：从左向右投射所得视图。
右视图：从右向左投射所得试图。
仰视图：从下向上投射所得试图。
后视图：从后向前投射所得视图。
六个基本视图的展开方法如图2—1a所示，正面投影不动其余各投影面按图中箭头所指方向旋转至与正面投影面同面。
展开后，六个视图的相互位置如图2—1(a) 所示。
若在同一张图纸内按图2—1(b)配置时，可不标注视图的名称。
六个基本视图反映工程形体的前后位置关系是：右、仰、左、俯视图靠近主视图一侧的是工程形体的后面，远离主视图一侧是工程形体的前面，而主视图与后视图的左右位置关系相反。
在实际绘图时，并不需要六个视图全部画出来，应根据工程形体复杂程度选用。
二、局部视图将工程形体的某一部分向基本投影面投射所得到的视图，称为局部视图。
如图2—2所示的集水井，工程形体的大部分形状用主视图和俯视图已经表示清楚，只有左右两个局部形状还没表达，可以只画出没有表达清楚的那部分，不再画完整的左视图和右视图。
画局部视图时注意：局部视图应该标注。
一般在局部视图的上方标注出视图的名称“X”，并在相应基本视图附近标上箭头指明投射方向，注上相同字母，如图2—2(a)。
