《土木制图技术》建筑形体的表达方法xx年xx月xx日CATALOGUE目录•绪论•投影的基本知识•形体的正投影•形体的轴测投影•形体的透视图•制图的基本技能与技巧•建筑形体的表达方法01绪论介绍《土木制图技术》课程的发展历程和重要性，以及在建筑工程领域的作用。
课程背景说明课程的主要内容和研究方向，包括建筑形体的表达、绘图技巧、计算机辅助绘图等。
课程内容课程简介掌握建筑形体的表达方法，包括正投影、透视图和轴测图等基本原理和方法。
教学目标知识目标培养学生对建筑形体进行正确表达的能力，提高其空间思维和创新能力。
能力目标培养学生的专业素养和职业道德，使其能够胜任实际工程中的绘图和设计工作。
素质目标主要教学内容详细介绍各章节的教学重点和难点，包括正投影的基本原理、透视投影的基本概念、轴测图的绘制方法等。
学时安排根据教学内容和学生的实际情况，合理安排各章节的学时数，同时注意理论教学和实践教学的结合。
教学内容与学时安排02投影的基本知识投影的定义投影是将三维物体通过某种方式映射到二维平面上，从而将三维信息转化为二维信息的过程。
投影的分类根据投影的性质和应用，投影可以分为中心投影、平行投影和轴测投影三种。
投影的概念及分类中心投影中心投影是指将三维物体通过投影中心投射到二维平面上，这种投影方式可以通过多个不同的投影中心实现三维物体的不同角度和方位的投影。
平行投影平行投影是指将三维物体在保持与投影面平行的状态下投射到二维平面上，这种投影方式可以实现三维物体的等比例缩小和方向的准确表达。
轴测投影轴测投影是指将三维物体沿特定方向投射到二维平面上，这种投影方式可以实现三维物体的基本形状和大小的真实表达，但无法表达物体的真实方位。
投影的基本原理工程中常用的投影图正投影图是一种用正投影法绘制的二维图形，可以真实地表达三维物体的形状和大小，是工程中最常用的图形之一。
正投影图平面图是一种用正投影法绘制的平面图形，可以表达三维物体在某个方向上的形状和结构，是工程中常用的图形之一。

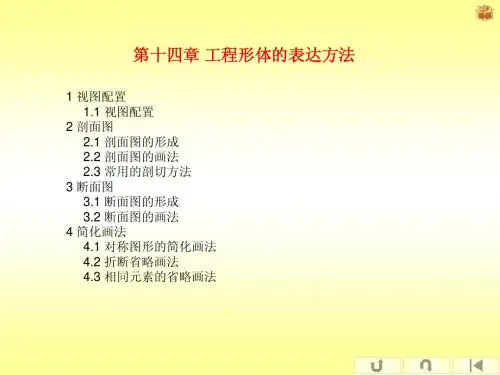

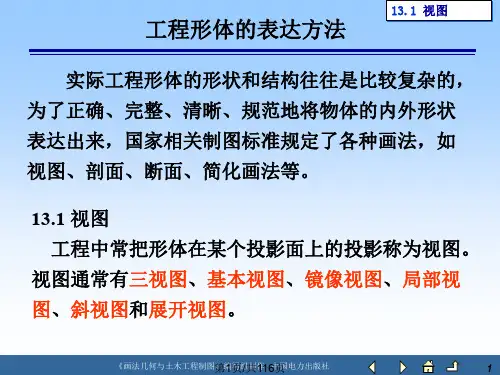

第十四章工程形体的表达方法1 视图配置1.1 视图配置2 剖面图2.1 剖面图的形成2.2 剖面图的画法2.3 常用的剖切方法3 断面图3.1 断面图的形成3.2 断面图的画法4 简化画法4.1 对称图形的简化画法4.2 折断省略画法4.3 相同元素的省略画法第十四章工程形体的表达方法14.1 视图配置一、投影与视图H 、V 和W上获得其水平投影、正面投影和侧面投影（如图）。
物体的三面视图。
播放动画在土建制图中,把相当于水平投影、正面投影和侧面投影图，分别称为平面图、正立面图、和左侧立面图。
平面图相当于观看者面对H面，从上向下观看物体时所得到的视图；正立面图是面对V面，从前向后观看时所得到的视图；左侧立面图是面对W面，从左向右观看时所得到的视图。
在三视图的排列位置中,平面图位于正立面图的下方。
左侧立面图位于正立面图的右方,如图所示。
正立面图反映了物体的上下、左右的相互关系，即高度和长度；平面图反映了物体的左右、前后的相互关系,即长度和宽度；左侧立面图反映了物体的上下、前后的相互关系，即高度和宽度。
在作图时，要注意物体的上、下、左、右、前、后六个方位在视图上的表示。
特别是前面、后面的表示，如平面图的下方和左侧立面图的右方都表示物体的前面，平面图的上方和左侧立面图的左方，都表示物体的后面，如图所示。
物体的三视图二．基本视图形状时，则要增设新的投影面，画出新的投影视图来表达。
在原有三个投影面的基础上，再增加三个投影面，形成六面体。
将物体放在正六面体当中，分别向六个投影面投射，得到六个基本视图。
播放动画六个基本视图的名称分别为：正立面图、左侧立面图、平面图、背立面图、右侧立面图和底面图。
其排列位置如图所示。
六个基本视图之间的投影规律为：--长对正；--高平齐；--宽相等。
对于建筑房屋，由于图形较大，一般都不能将所有视图排列在一张图纸上，因此在房屋工程图中均需注写出各视图的名称。
三、视图数量的选择个视图，两个视图，三个视图，甚至更多的视图。
画法几何及土木工程制图1. 介绍画法几何是土木工程制图中重要的一部分，它是通过几何原理和相关的规范标准，将设计、构思以及计算中的各种要素，以图形的形式表达出来。
这样可以使得人们更加直观地理解和分析土木工程项目的设计细节和结构布局。
本文将介绍画法几何的基础知识，包括常用的画法几何符号、线型、尺寸标注等，以及在土木工程制图中的应用。
2. 画法几何符号2.1 点、线、面符号在画法几何中，使用一些特定的符号来表示不同的要素。
常见的符号包括点、线、面符号。
•点：用小圆点表示，在图纸上代表某个位置。
•线：用不同的线型表示不同的要素，如实线、虚线、点划线等。
•面：用填充图案表示不同的材料或区域。
2.2 常用的画法几何符号除了点、线、面符号外，还有一些常用的特殊符号，用来表示不同的集中物体或特殊要素。
•圆：用圆形符号表示，代表某个圆形或弧形结构。
•方：用正方形符号表示，代表某个正方形或矩形结构。
•三角形：用三角形符号表示，代表某个三角形结构。
这些几何符号的使用和组合，能够实现对土木工程项目的设计要素进行全面和准确的表达。
3. 线型在土木工程制图中，线型的选择与使用对于传达设计意图和信息非常重要。
常见的线型有：•实线：用于表示外部轮廓、重要结构或标识轴线。
•虚线：用于表示不可见的要素、虚拟元素或辅助线。
•点划线：用于表示截断或断面。
•线短短间隔线：用于表示表面纹理。
•长短短间隔线：用于表示防护装置、结构特征或模糊的边缘。
正确选择线型可以增加图纸的清晰度和易读性，准确传达设计意图。
4. 尺寸标注尺寸标注是土木工程制图中非常重要的一部分，在设计中起到了衡量和表达尺寸、形状、位置等信息的作用。
常见的尺寸标注方法包括：•直线尺寸标注：将尺寸标注线与尺寸线的连接处置于标注线的中点。
•坐标尺寸标注：根据相对坐标来标注尺寸。
•圆弧尺寸标注：标注圆弧的直径或弧长。
通过合理的尺寸标注，可以有效地确定构件的大小、位置和关系，为土木工程项目的施工和建设提供准确的依据。
