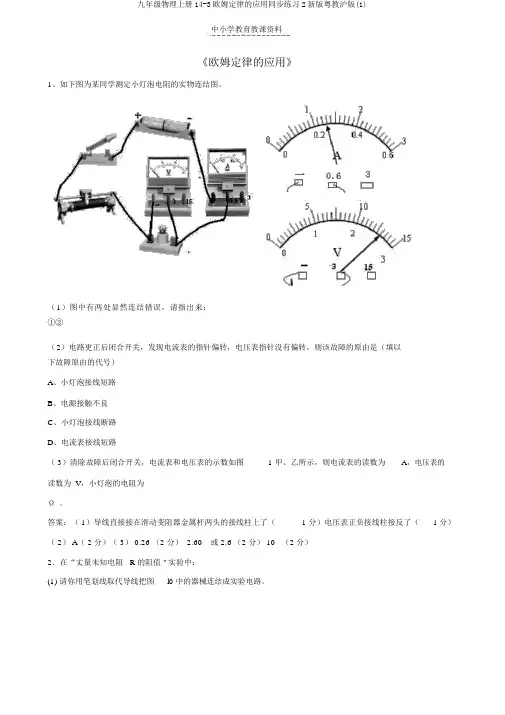

中小学教育教课资料《欧姆定律的应用》1、如下图为某同学测定小灯泡电阻的实物连结图。

（1）图中有两处显然连结错误，请指出来：①②（2）电路更正后闭合开关，发现电流表的指针偏转，电压表指针没有偏转，则该故障的原由是（填以下故障原由的代号）A、小灯泡接线短路B、电源接触不良C、小灯泡接线断路D、电流表接线短路（ 3）清除故障后闭合开关，电流表和电压表的示数如图 1 甲、乙所示，则电流表的读数为A，电压表的读数为 V，小灯泡的电阻为Ω 。

答案：（ 1）导线直接接在滑动变阻器金属杆两头的接线柱上了（ 1 分）电压表正负接线柱接反了（ 1 分）（ 2） A（ 2 分）（ 3） 0.26 （2 分） 2.60或 2.6 （2 分） 10（2 分）2．在“丈量未知电阻 R的阻值 " 实验中：(1) 请你用笔划线取代导线把图l0 中的器械连结成实验电路。

(2)请把第二次丈量时，图 11所示的电压表和电流表示数填入表2中相应的空格。

表 2次数123电压／ V 1.1 2.3电流／ A0.220.46R的阻值为Ω。

（ 3）办理表2中所记录的各次实验数据，得出待测电阻答案：(6 分)(1)电路连结见图答(3 分 )(2)1．6(1 分) ； 0．32(1 分)(3)5(1分 ) 评分重点：电路出现短路不给分。

电流表、电压表、滑动变阻器、电池组连结各占1分( 三处及以上错误扣3分) 。

3.某同学做“丈量小灯泡电阻”的实验，所用实验器械均完满。

（1） (1 分) 以下图甲是丈量灯泡电阻的电路图，请你在○里填上适合的电表符号。

（2） (2 分) 依据图甲电路，用笔划线取代导线，将图乙的实物电路连结完好。

S·P·R乙甲（3） (2 分) 该同学连结好电路的最后一根导线时，小灯泡马上发出轻微的光明，挪动滑动变阻器滑片，灯泡亮度不变。

致使上述现象的两个操作错误是①；②。

（4） (2 分) 该实验的原理是（用公式表示）。

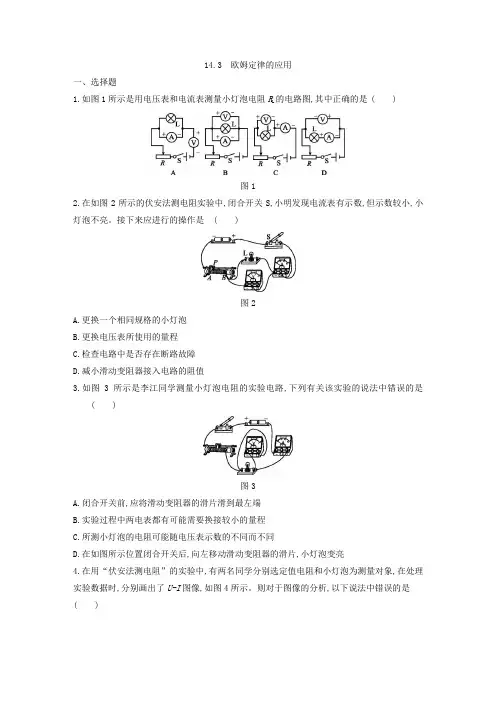

14.3 欧姆定律的应用一、选择题1.如图1所示是用电压表和电流表测量小灯泡电阻R L的电路图,其中正确的是()图12.在如图2所示的伏安法测电阻实验中,闭合开关S,小明发现电流表有示数,但示数较小,小灯泡不亮。

接下来应进行的操作是()图2A.更换一个相同规格的小灯泡B.更换电压表所使用的量程C.检查电路中是否存在断路故障D.减小滑动变阻器接入电路的阻值3.如图3所示是李江同学测量小灯泡电阻的实验电路,下列有关该实验的说法中错误的是()图3A.闭合开关前,应将滑动变阻器的滑片滑到最左端B.实验过程中两电表都有可能需要换接较小的量程C.所测小灯泡的电阻可能随电压表示数的不同而不同D.在如图所示位置闭合开关后,向左移动滑动变阻器的滑片,小灯泡变亮4.在用“伏安法测电阻”的实验中,有两名同学分别选定值电阻和小灯泡为测量对象,在处理实验数据时,分别画出了U-I图像,如图4所示。

则对于图像的分析,以下说法中错误的是()图4A.由图甲可知,定值电阻的阻值为1 ΩB.由图甲可知,电阻是导体本身的性质,它不随导体两端的电压和导体中电流的改变而改变C.由图乙可知,小灯泡的电阻跟灯丝的温度有关D.为了减小误差,应该用多次测量取平均值的方法测定小灯泡的电阻二、填空题5.小宣用伏安法测量电阻R的阻值时,并联在电阻R两端的电压表示数如图5甲所示,与电阻R串联的电流表的示数如图乙所示,则电压表的示数为V,电流表的示数为A,电阻R的阻值为Ω。

图56.如图6所示是正常工作电压为3.0 V的小灯泡的I-U图线,小灯泡正常工作时的电阻为Ω。

将两只这样的小灯泡串联接在电压为3.0 V的电源两端,每只小灯泡的电阻是Ω。

图67.在“用电压表和电流表测电阻”的实验中,小明同学连接完实验电路,闭合开关,当调节滑动变阻器的滑片时,他发现电压表和电流表示数变化相反,已知实验中使用的电源是稳压电源(电源两端电压保持不变),则出现这一现象的原因是电压表接到了的两端。

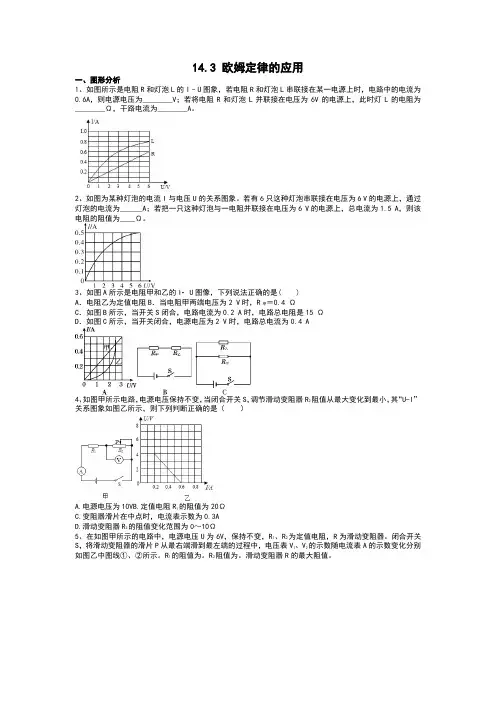

14.3 欧姆定律的应用一、图形分析1、如图所示是电阻R和灯泡L的I﹣U图象，若电阻R和灯泡L串联接在某一电源上时，电路中的电流为0.6A，则电源电压为________V；若将电阻R和灯泡L并联接在电压为6V的电源上，此时灯L的电阻为________Ω，干路电流为________A。

2、如图为某种灯泡的电流I与电压U的关系图象。

若有6只这种灯泡串联接在电压为6 V的电源上，通过灯泡的电流为______A；若把一只这种灯泡与一电阻并联接在电压为6 V的电源上，总电流为1.5 A，则该电阻的阻值为____Ω。

3、如图A所示是电阻甲和乙的I­U图像，下列说法正确的是( )A．电阻乙为定值电阻B．当电阻甲两端电压为2 V时，R甲＝0.4 ΩC．如图B所示，当开关S闭合，电路电流为0.2 A时，电路总电阻是15 ΩD．如图C所示，当开关闭合，电源电压为2 V时，电路总电流为0.4 A4、如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器R2阻值从最大变化到最小，其“U-I”关系图象如图乙所示，则下列判断正确的是（）A.电源电压为10VB.定值电阻R1的阻值为20ΩC.变阻器滑片在中点时，电流表示数为0.3AD.滑动变阻器R2的阻值变化范围为0～10Ω5、在如图甲所示的电路中，电源电压U为6V，保持不变，R1、R2为定值电阻，R为滑动变阻器。

闭合开关S，将滑动变阻器的滑片P从最右端滑到最左端的过程中，电压表V1、V2的示数随电流表A的示数变化分别如图乙中图线①、②所示。

R1的阻值为。

R2阻值为。

滑动变阻器R的最大阻值。

二、比例1、如图所示，定值电阻R1=5 Ω，定值电阻R2=10 Ω，当开关S、S1均闭合时，两电压表示数之比U1:U2=___________；若将图中电压表V1、V2换成电流表A1、A2，开关S闭合，S1断开时，两电流表示数之比I1:I2=___________。

2、如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1∶U2、I1∶I2分别是( )A．1∶1、4∶3 B．1∶2、1∶3C．1∶1、1∶4 D．1∶4、1∶1（1）（2）3、如图所示的电路中，当开关s断开，甲、乙两表为电流表时，示数之比l甲：l乙=3：5；当开关s闭合，甲、乙两表为电压表时，示数之比为U甲：U乙=5：2，则下判断正确的是（）A.当开关S闭合，R1与R2两端的电压之比为2：3B.当开关S闭合，R1与R2两端的电压之比为3：5C.当开关S断开，通过R1与R2的电流之比为2：3D.当开关S断开，通过R1与R2的电流之比为5：34、如图所示电路，当开关S闭合，甲乙两表均为电压表，两表读数之比U甲∶U乙＝3∶1，则R1∶R2＝________；当开关S断开，甲乙两表均为电流表，两表读数之比I甲∶I乙＝________。

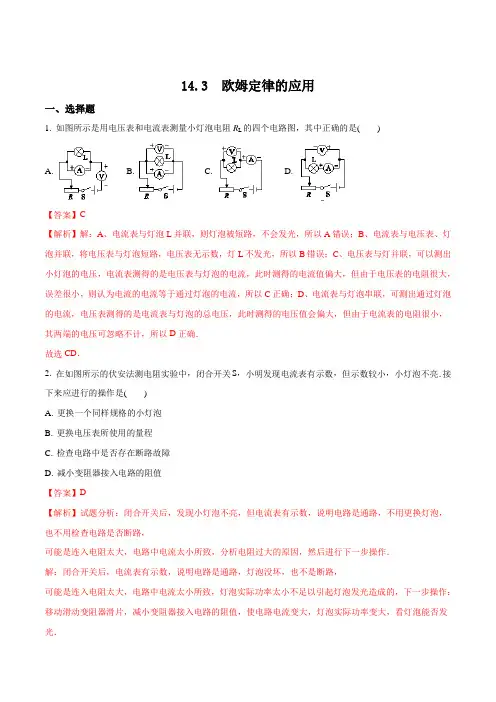

14.3 欧姆定律的应用一、选择题1. 如图所示是用电压表和电流表测量小灯泡电阻R L的四个电路图，其中正确的是( )A. B. C. D.【答案】C【解析】解：A、电流表与灯泡L并联，则灯泡被短路，不会发光，所以A错误；B、电流表与电压表、灯泡并联，将电压表与灯泡短路，电压表无示数，灯L不发光，所以B错误；C、电压表与灯并联，可以测出小灯泡的电压，电流表测得的是电压表与灯泡的电流，此时测得的电流值偏大，但由于电压表的电阻很大，误差很小，则认为电流的电流等于通过灯泡的电流，所以C正确；D、电流表与灯泡串联，可测出通过灯泡的电流，电压表测得的是电流表与灯泡的总电压，此时测得的电压值会偏大，但由于电流表的电阻很小，其两端的电压可忽略不计，所以D正确．故选CD．2. 在如图所示的伏安法测电阻实验中，闭合开关S，小明发现电流表有示数，但示数较小，小灯泡不亮．接下来应进行的操作是( )A. 更换一个同样规格的小灯泡B. 更换电压表所使用的量程C. 检查电路中是否存在断路故障D. 减小变阻器接入电路的阻值【答案】D【解析】试题分析：闭合开关后，发现小灯泡不亮，但电流表有示数，说明电路是通路，不用更换灯泡，也不用检查电路是否断路，可能是连入电阻太大，电路中电流太小所致，分析电阻过大的原因，然后进行下一步操作．解：闭合开关后，电流表有示数，说明电路是通路，灯泡没坏，也不是断路，可能是连入电阻太大，电路中电流太小所致，灯泡实际功率太小不足以引起灯泡发光造成的，下一步操作：移动滑动变阻器滑片，减小变阻器接入电路的阻值，使电路电流变大，灯泡实际功率变大，看灯泡能否发光．故选：D．【点评】本题考查电路故障的判断，明确灯泡不亮的原因可能是灯泡断路或短路或灯泡的实际功率太小等因素即可正确解答．3. 如图所示是李江同学为测量小灯泡电阻而连的电路，有关该实验的以下说法错误的是( )A. 闭合开关前，应将滑动变阻器的滑片滑到最左端B. 实验过程中两电表都有可能需要换接较小的量程C. 所测小灯泡的电阻可能随电压表的示数的不同而不同D. 在如图所示位置闭合开关后，向左移动滑动变阻器的滑片小灯泡变亮【答案】D【解析】闭合开关前，滑片应移到最大阻值处，即最左端，选项A正确；两电表量程选择过大，读数误差较大，应更换电表的小量程，选项B正确；移动滑动变阻器的滑片，灯泡两端的电压会随之改变，灯泡温度发生变化，灯泡电阻受温度影响而变化，选项C说法正确；在如图位置闭合开关后，向左移动滑动变阻器的滑片，滑动变阻器接入电路的阻值变大，电路电流变小，灯泡变暗，故选项D错误．4. 在用“伏安法测电阻”的实验中，有两位同学分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U－I图像，如图所示．则对于图像的分析，以下说法中错误的是( )A. 由图甲可知，定值电阻的阻值为1 ΩB. 由图甲可知，电阻是导体自身的性质，它不随导体两端的电压和导体中电流的改变而改变C. 由图乙可知，小灯泡的电阻跟灯丝的温度有关D. 为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻【答案】D故选D.点睛：（1）电阻一定时，电流与电压成正比；根据图甲判断该电阻是否为定值电阻，然后利用图中数据以及欧姆定律的变形公式求出定值电阻的阻值；（2）根据图乙判断灯丝电阻的特点，然后分析多次测量小灯泡电阻的目的．二、填空题5. 小宣用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为________V，电流表的示数为________A，电阻R的阻值为________Ω.【答案】(1). 2.5(2). 0.5(3). 5【解析】电压表使用的0∼3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为2.4V.电流表使用的0∼0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.12A.由公式I＝得,，R＝＝20Ω.点睛：（1）电压表和电流表的读数：确定使用的量程，确定每一个大格和每一个小格各代表多少．（2）知道电压和电流，根据R＝，求出电阻大小。

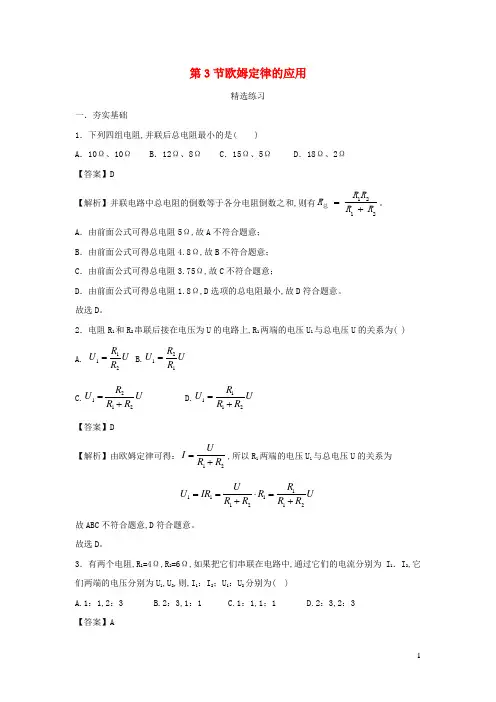

第3节欧姆定律的应用精选练习一．夯实基础1．下列四组电阻,并联后总电阻最小的是( )A ．10Ω、10Ω B．12Ω、8Ω C．15Ω、5Ω D．18Ω、2Ω【答案】D【解析】并联电路中总电阻的倒数等于各分电阻倒数之和,则有=+12总12R R R R R 。

A ．由前面公式可得总电阻5Ω,故A 不符合题意；B ．由前面公式可得总电阻4.8Ω,故B 不符合题意；C ．由前面公式可得总电阻3.75Ω,故C 不符合题意；D ．由前面公式可得总电阻1.8Ω,D 选项的总电阻最小,故D 符合题意。

故选D 。

2．电阻R 1和R 2串联后接在电压为U 的电路上,R 1两端的电压U 1与总电压U 的关系为( ) A. 112R U U R = B.211R U U R = C.2112R U U R R =+ D.1112R U U R R =+ 【答案】D 【解析】由欧姆定律可得：12U I R R =+,所以R 1两端的电压U 1与总电压U 的关系为 11111212R U U IR R U R R R R ==⋅=++ 故ABC 不符合题意,D 符合题意。

故选D 。

3．有两个电阻,R 1=4Ω,R 2=6Ω,如果把它们串联在电路中,通过它们的电流分别为I 1．I 2,它们两端的电压分别为U 1,U 2,则,I 1：I 2；U 1：U 2分别为( )A.1：1,2：3B.2：3,1：1C.1：1,1：1D.2：3,2：3【答案】A【解析】本题只要考查两个知识点：(1)串联电路中各处电流相等；(2)串联电路中各电阻两端的电压分配与电阻成正比。

因为串联的电路中各处电流相等,所以I 1：I 2为：1211I I =；U 1：U 2为 111122224263U I R R U I R R Ω====Ω 故BCD 不符合题意,A 符合题意。

故选A 。

4．两个定值电阻,甲标有“16Ω,1.5A”乙标有“22Ω,0.5A”.现把它们串联起来,则该串联电路两端允许加的最高电压( )A.57VB.41VC.35VD.19V【答案】D【解析】两电阻串联,则允许通过的电流不得超过各电阻的最大限制电流,由欧姆定律可求得最高电压。

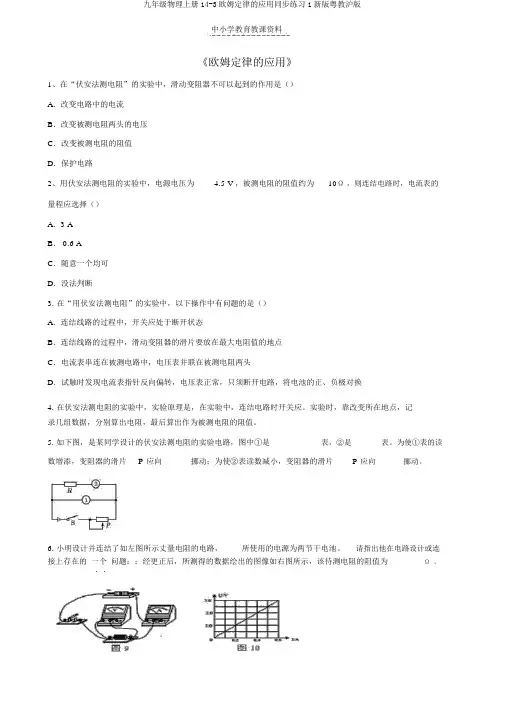

中小学教育教课资料《欧姆定律的应用》1、在“伏安法测电阻”的实验中，滑动变阻器不可以起到的作用是（）A．改变电路中的电流B．改变被测电阻两头的电压C．改变被测电阻的阻值D．保护电路2、用伏安法测电阻的实验中，电源电压为 4.5 V ，被测电阻的阻值约为10Ω，则连结电路时，电流表的量程应选择（）A．3 AB． 0.6 AC．随意一个均可D．没法判断3.在“用伏安法测电阻”的实验中，以下操作中有问题的是（）A．连结线路的过程中，开关应处于断开状态B．连结线路的过程中，滑动变阻器的滑片要放在最大电阻值的地点C．电流表串连在被测电路中，电压表并联在被测电阻两头D．试触时发现电流表指针反向偏转，电压表正常，只须断开电路，将电池的正、负极对换4.在伏安法测电阻的实验中，实验原理是，在实验中，连结电路时开关应。

实验时，靠改变所在地点，记录几组数据，分别算出电阻，最后算出作为被测电阻的阻值。

5. 如下图，是某同学设计的伏安法测电阻的实验电路，图中①是____表，②是 ______ 表。

为使①表的读数增添，变阻器的滑片P 应向______挪动；为使②表读数减小，变阻器的滑片P 应向______挪动。

6. 小明设计并连结了如左图所示丈量电阻的电路，所使用的电源为两节干电池。

请指出他在电路设计或连接上存在的一个问题：；经更正后，所测得的数据绘出的图像如右图所示，该待测电阻的阻值为Ω。

．．7.小明和小亮利用如下图的电路测未知电阻的阻值。

（ 1）依据他们连结的实验电路可知，电表甲应是______表。

（ 2）实验中他们检查电路无误后闭合开关，察看了两电表的示数（如下图）。

计算出被测电阻R＝______Ω。

（ 3）达成了上步计算后小明以为实验就达成了，小亮则以为，仅这样就得出电阻的阻值不够靠谱。

原由是 ___________。

（ 4）为了获得更靠谱的结果，你以为接下去他们的详细操作应是___________________ 。

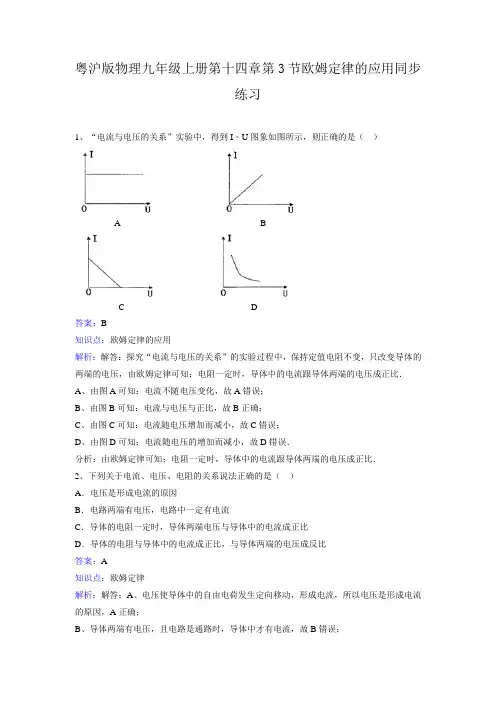

粤沪版物理九年级上册第十四章第3节欧姆定律的应用同步练习1、“电流与电压的关系”实验中，得到I﹣U图象如图所示，则正确的是（）A BC D答案：B知识点：欧姆定律的应用解析：解答：探究“电流与电压的关系”的实验过程中，保持定值电阻不变，只改变导体的两端的电压，由欧姆定律可知：电阻一定时，导体中的电流跟导体两端的电压成正比．A、由图A可知：电流不随电压变化，故A错误；B、由图B可知：电流与电压与正比，故B正确；C、由图C可知：电流随电压增加而减小，故C错误；D、由图D可知：电流随电压的增加而减小，故D错误．分析：由欧姆定律可知：电阻一定时，导体中的电流跟导体两端的电压成正比．2、下列关于电流、电压、电阻的关系说法正确的是（）A．电压是形成电流的原因B．电路两端有电压，电路中一定有电流C．导体的电阻一定时，导体两端电压与导体中的电流成正比D．导体的电阻与导体中的电流成正比，与导体两端的电压成反比答案：A知识点：欧姆定律解析：解答：A、电压使导体中的自由电荷发生定向移动，形成电流，所以电压是形成电流的原因，A正确；B、导体两端有电压，且电路是通路时，导体中才有电流，故B错误；C、电阻一定时，电流与电压成正比，而电压不受电流制约，故C错误；D、导体电阻由导体材料、长度、横截面积决定，与导体的电压与电流无关，故D错误．分析：本题的考点是电流、电压、电阻的关系。

3、如图所示的电路图,在探究电阻上的电流跟电压的关系时，如何改变定值电阻R两端的电压，从而得到多组电压、电流值( )A.保持R′的滑片位置不动B.保持R的电压不变C.保持R不变，调节R′的滑片到不同位置D.保持电路中的电流不变答案：C知识点：滑动变阻器的使用解析：解答：保持R不变,调节R′的滑片到不同位置,从而改变R两端的电压和通过R的电流,应用控制变量法对电路进行分析,即保持电阻不变,观察电流表的示数变化跟电压表示数变化的关系.故选C.分析：串联电路是分压电路，且电阻越大，分得的电压越多。

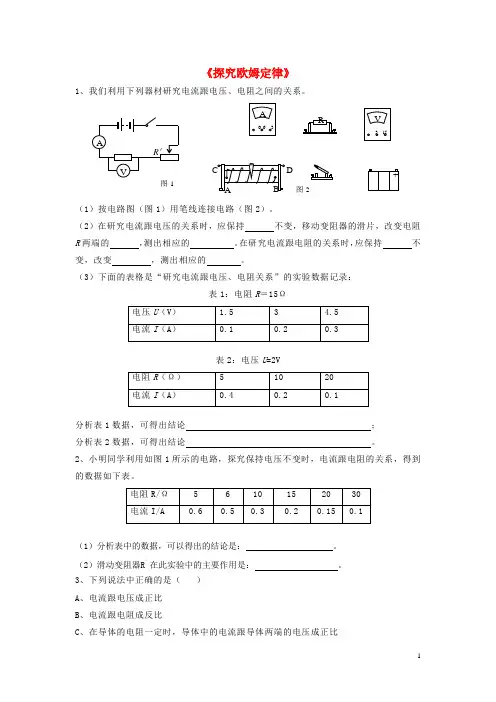

《探究欧姆定律》1、我们利用下列器材研究电流跟电压、电阻之间的关系。

（1）按电路图（图1）用笔线连接电路（图2）。

（2）在研究电流跟电压的关系时，应保持 不变，移动变阻器的滑片，改变电阻R 两端的 ，测出相应的 。

在研究电流跟电阻的关系时，应保持 不变，改变 ，测出相应的 。

（3）下面的表格是“研究电流跟电压、电阻关系”的实验数据记录：表1：电阻R ＝15Ω表2：电压U=2V分析表1数据，可得出结论 ； 分析表2数据，可得出结论 。

2、小明同学利用如图1所示的电路，探究保持电压不变时，电流跟电阻的关系，得到的数据如下表。

（1）分析表中的数据，可以得出的结论是： 。

（2）滑动变阻器R ′在此实验中的主要作用是： 。

3、下列说法中正确的是（ ） A 、电流跟电压成正比 B 、电流跟电阻成反比C 、在导体的电阻一定时，导体中的电流跟导体两端的电压成正比图1图2D 、在导体两端电压一定时，导体中的电流跟导体的电阻成正比 4、由欧姆定律R U I =推得IU R =，下列说法中正确的是（ ） A 、导体的电阻与导体两端电压成正比 B 、导体的电阻与通过导体的电流成反比C 、导体的电阻是导体本身的属性，等于电压与电流的比值D 、以上说法都不对5、利用如图4所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变。

实验中，不断改变Rx 的阻值，调节滑动变阻器使电压表示数保持不变，得到了I 与 R 的关系图像，如图所示。

由图像可以得出的结论是 ；此次实验中，电压表的示数始终保持 V 不变。

6、某导体的电阻是10Ω，通过它的电流是300 mA ，则此导体两端的电压是 V ，若在该导体两端加上12V 的电压，此导体的电阻是 Ω。

7、某同学在老师的指导下，用电压表和电流表测家用照明灯泡的电阻，测得灯泡两端电压为220V ，通过灯泡的电流是0.28A ，则该灯泡正常发光时灯丝的电阻值是＿＿＿Ω。

8、一段导体两端电压为12V ，导体中的电流是2A ，则此导体本身的电阻为 Ω；如果电压降为6V ，导体中的电流是 A ；电压降低为0V ，导体的电阻等于 。

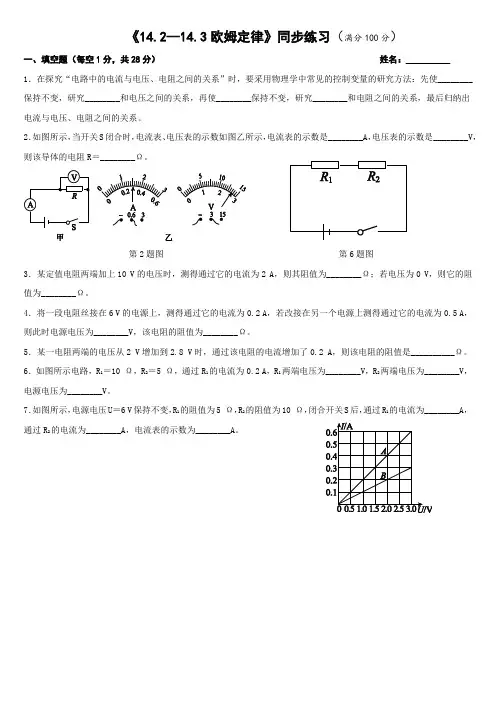

《14.2--14.3欧姆定律》同步练习（满分100分）一、填空题（每空1分，共28分）姓名：__________1．在探究“电路中的电流与电压、电阻之间的关系”时，要采用物理学中常见的控制变量的研究方法：先使________保持不变，研究________和电压之间的关系，再使________保持不变，研究________和电阻之间的关系，最后归纳出电流与电压、电阻之间的关系。

2．如图所示，当开关S闭合时，电流表、电压表的示数如图乙所示，电流表的示数是________A，电压表的示数是________V，则该导体的电阻R＝________Ω。

第2题图第6题图3．某定值电阻两端加上10 V的电压时，测得通过它的电流为2 A，则其阻值为________Ω；若电压为0 V，则它的阻值为________Ω。

4．将一段电阻丝接在6 V的电源上，测得通过它的电流为0.2 A，若改接在另一个电源上测得通过它的电流为0.5 A，则此时电源电压为________V，该电阻的阻值为________Ω。

5．某一电阻两端的电压从2 V增加到2.8 V时，通过该电阻的电流增加了0.2 A，则该电阻的阻值是__________Ω。

6．如图所示电路，R1＝10 Ω，R2＝5 Ω，通过R1的电流为0.2 A，R1两端电压为________V，R2两端电压为________V，电源电压为________V。

7．如图所示，电源电压U＝6 V保持不变，R1的阻值为5 Ω，R2的阻值为10 Ω，闭合开关S后，通过R1的电流为________A，通过R2的电流为________A，电流表的示数为________A。

第7题图第8题图第9题图8、如图所示的电路中，电阻R1的阻值为10Ω。

闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，则电阻R2的阻值为＿＿＿Ω。

9．两个电阻A和B中的电流与两端电压的关系如图所示，则电阻A的阻值是________Ω，电阻B的阻值是________Ω。

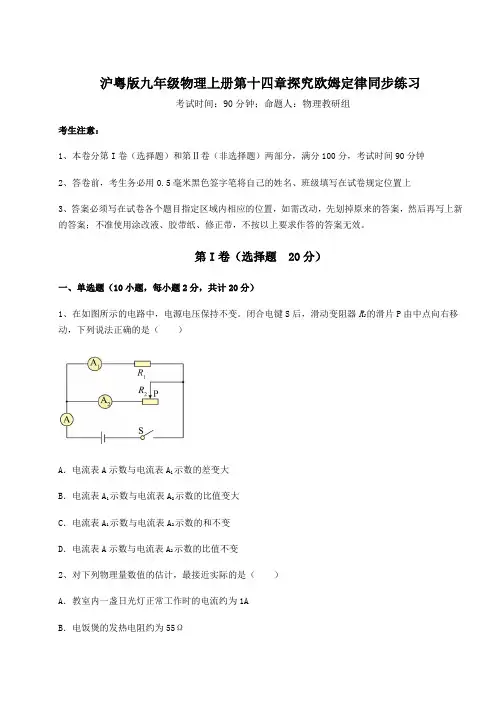

沪粤版九年级物理上册第十四章探究欧姆定律同步练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、在如图所示的电路中，电源电压保持不变。

闭合电键S后，滑动变阻器R2的滑片P由中点向右移动，下列说法正确的是（）A．电流表A示数与电流表A l示数的差变大B．电流表A1示数与电流表A2示数的比值变大C．电流表A1示数与电流表A2示数的和不变D．电流表A示数与电流表A2示数的比值不变2、对下列物理量数值的估计，最接近实际的是（）A．教室内一盏日光灯正常工作时的电流约为1AB．电饭煲的发热电阻约为55ΩC．电视机工作一小时消耗的电能约为1kW·hD．对人体的安全电压为36V3、洋洋设计一个自动测高仪，各选项中的的四个电路，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是（）A．B．C．D．4、石墨烯被认为是一种未来革命性的材料。

用石墨烯制成的湿敏电阻的阻值（R x）随相对湿度（RH）变化曲线如图所示。

为了能从外部检测植物含水量的变化，科学家用条状石墨烯制成的湿敏电阻附着在植物的叶片上，并将湿敏电阻接入电路中，要求植物含水量增加时，电表示数变大。

如图中的电路图符合要求的是（R0为定值电阻，电源电压恒定）（）A．B．C．D．5、如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（）A．B．C．D．6、在图所示的电路中，电阻R1的阻值为10Ω，滑动变阻器滑片位于中点。

沪粤版九年级物理上册第十四章探究欧姆定律同步练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，电源电压不变，同时闭合开关S、S1，待电路稳定后再断开S1，则（）A．电流表A的示数减小，电流表A1的示数不变，电压表V的示数不变B．电流表A的示数不变，电流表A1的示数增大，电压表V的示数减小C．电流表A的示数、电流表A1的示数、电压表V的示数均不变D．电流表A的示数、电流表A1的示数、电压表V的示数均增大2、由欧姆定律的公式UIR，下列说法中正确的是（）A．导体的电阻由它两端的电压和通过它的电流共同决定B．导体的电阻一定时，通过导体的电流与导体两端的电压成正比C．导体两端的电压一定时，导体的电阻跟通过它的电流成反比D．通过导体的电流，与导体两端的电压和导体的电阻均无关3、如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光。

一段时间后，一盏灯突然熄灭，而电压表和电流表示数都不变，则故障原因可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路4、将灯泡L和定值电阻R以图甲方式连在6V的电源上，图乙是L和R的U-I图象，结合图中信息可知（）A．灯泡L的电阻随着电流的增大而减小B．灯泡L的实际阻值为10ΩC．灯泡L的实际功率为0.8WD．定值电阻R实际功率为6.4W5、如图所示电路，当滑动变阻器滑片向右滑动时，电流表和电压表示数变化情况是（）A．电流表和电压表示数都不变B．电流表示数变小，V1 示数变小，V2示数不变C．电流表示数不变，电压表示数都变大D．电流表示数变大，V1示数不变，V2示数变大6、在如图所示的电路中，电源电压保持不变。
