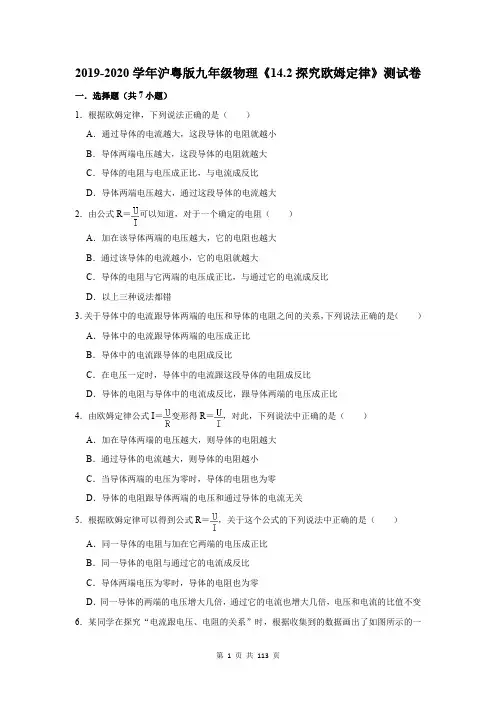

2019-2020学年沪粤版九年级物理《14.2探究欧姆定律》测试卷一．选择题（共7小题）1．根据欧姆定律，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端电压越大，这段导体的电阻就越大C．导体的电阻与电压成正比，与电流成反比D．导体两端电压越大，通过这段导体的电流越大2．由公式R＝可以知道，对于一个确定的电阻（）A．加在该导体两端的电压越大，它的电阻也越大B．通过该导体的电流越小，它的电阻就越大C．导体的电阻与它两端的电压成正比，与通过它的电流成反比D．以上三种说法都错3．关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是（）A．导体中的电流跟导体两端的电压成正比B．导体中的电流跟导体的电阻成反比C．在电压一定时，导体中的电流跟这段导体的电阻成反比D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比4．由欧姆定律公式I＝变形得R＝，对此，下列说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和通过导体的电流无关5．根据欧姆定律可以得到公式R＝，关于这个公式的下列说法中正确的是（）A．同一导体的电阻与加在它两端的电压成正比B．同一导体的电阻与通过它的电流成反比C．导体两端电压为零时，导体的电阻也为零D．同一导体的两端的电压增大几倍，通过它的电流也增大几倍，电压和电流的比值不变6．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象。

下列结论与图象相符的是（）A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小7．关于电流跟电压、电阻关系的正确说法是（）A．导体中的电流跟导体两端的电压成正比B．导体中的电流跟导体的电阻成反比C．在电压一定时，导体中的电流跟这导体的电阻成反比D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比二．填空题（共3小题）8．图甲是小强“探究通过导体的电流与电阻关系”的实验电路（电源电压保持不变），图乙是他依据测得的实验数据绘制的电流I随电阻R变化的图象，由图象可知R两端的电压为V；当R的电阻由10Ω更换为15Ω时，闭合开关后，为使R两端的电压（选填“改变”或“不变”），滑动变阻器的滑片应向（选填“a”或“b”）端滑动。

沪粤版九年级物理上册第十四章《探究欧姆定律》单元测试题班级姓名一、选择题(每题3分，共30分)1．在国际单位制中，电阻的单位是( )A．Ω(欧姆) B．V(伏特) C．A(安培) D．J(焦耳)2．关于影响导体电阻大小的因素说法正确的是( )A．导体电阻大小取决于通过它的电流的大小，电流越小，导体电阻越大B．导体电阻大小取决于加在它两端电压的大小，电压越大，导体电阻越大C．相同材料制成粗细相同的导线，长度越长，电阻越大D．铜导线的电阻一定比铁导线的电阻小3．关于电流、电压和电阻，下列说法正确的是( )A．只要将导体连入电路，电路中就有电流 B．导体中通过的电流越大，它的电阻越小C．有电流通过的小灯泡，其两端不一定有电压 D．导体两端电压越大，通过该导体的电流就越大4．使用滑动变阻器改变电路中电流大小时，在闭合开关前，应把滑动变阻器的阻值调到最大，这时滑片P的位置在如图1所示的各图中，正确的是( )图15．如图2所示为汽车油量表的工作电路图，其中R是一段弧形电阻，当汽车加油时，电路中的总电阻、油量表示数的变化情况是( )A．总电阻变大，油量表示数变小 B．总电阻变大，油量表示数变大C．总电阻变小，油量表示数变大 D．总电阻变小，油量表示数变小图2图3图46．如图3所示，V1和V2是两块完全相同的电压表，都有0～3 V和0～15 V两个量程，闭合开关后，发现两个电压表指针偏转的角度相同，则( )A．R1∶R2＝1∶4 B．R1∶R2＝4∶1C．R1∶R2＝1∶5 D．R1∶R2＝5∶17．如图4所示电路中，电源电压不变．闭合开关S，电路正常工作．过一会儿，两电表的示数都变大，则该电路中出现的故障可能是( )A．灯L断路 B．灯L短路C．电阻R断路 D．电阻R短路图58．如图5所示是李江同学为测量小灯泡电阻而连接的电路，有关该实验，以下说法错误的是( )A．闭合开关前，应将滑动变阻器的滑片滑到最左端B．实验过程中两电表都有可能需要换接较小的量程C．所测小灯泡的电阻可能随电压表示数的不同而不同D．在如图所示位置闭合开关后，向左移动滑动变阻器的滑片，小灯泡变亮9．如图6所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻R x的电路，其中不可行的是( )图6图710．如图7所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是( )A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变二、填空题(每空2分，共38分)11．一串小彩灯，每个小彩灯的规格为“ 4 V 0.2 A”，将这一串小彩灯串联在220 V 的电路中，要使彩灯正常发光，应串联______个小彩灯，此时电路中的总电阻为________Ω.12．A、B是长度相同、材料相同的电阻线，且A细B粗，则电阻较小的是________．若将A、B串联后接入电路，则________两端的电压较大．(均选填“A”或“B”)13．如图8甲所示的电路中，若电源电压为 3 V，电流表A1、A2的示数如图乙、丙所示，则通过R1的电流是______A，R2的阻值是______Ω.图8图9.R1和R2两只电阻串联，已知R1∶R2＝5∶1，那么通过它们的电流之比I1∶I2＝________，两只电阻两端的电压之比U1∶U2＝________，这两只电阻两端的总电压跟R2两端电压之比U 总∶U2＝________.15．如图9所示是甲、乙两导体的电流与电压的关系图像，由图可知，甲的电阻是________Ω.若将甲和乙并联接在电路中，通过它们的电流之比I甲∶I乙＝________．图1016．如图10所示是测量电阻阻值的一种方法，我们称之为电流表“外接法”，用这种方法测得的阻值偏________(选填“大”或“小”)，原因是____________________________________________________________．这种方法适用于测量阻值较________(选填“大”或“小”)的电阻．17．如图11所示，电源电压 5 V，R1＝5 Ω，R2＝10 Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为________，乙电表的示数为________．图11图1218．如图12所示，电源电压保持不变，当开关S闭合后，将滑动变阻器的滑片向右移动时，电压表V的示数将________，电流表A1的示数将________，电流表A和A1的示数差将________．(均选填“变大”“不变”或“变小”)三、实验探究题(共16分)19．(8分)某同学想探究通过铅笔芯的电流与其两端电压的关系，设计了如图13甲所示的电路，选用的器材有：阻值约为 4 Ω的铅笔芯一根、两节干电池组成的电池组、0～0.6 A 的电流表、0～3 V的电压表、滑动变阻器(10 Ω 2 A)、开关、导线等．图13(1)该同学根据电路图连接电路，在闭合开关前应将滑动变阻器的滑片P移到________(选填“a”或“b”)端．(2)闭合开关后，两电表的指针都发生了偏转，但无论怎样移动滑片，两电表的示数均保持不变且都在量程范围内．则产生故障的原因是________．A．滑动变阻器最上端两个接线柱接入电路B．滑动变阻器最下端两个接线柱接入电路(3)排除故障后，该同学移动滑动变阻器的滑片，将获得的几组数据记录在下表中，当采集第三组数据时，电流表指针的偏转情况如图乙所示．此时电流表的示数为________A．由表中数据可知，通过铅笔芯的电流与其两端电压成__________比.实验序号U/V I/A①0.40.1②0.80.2③ 1.2④ 1.60.4⑤ 2.00.520.(8分)小宇用如图14甲所示的电路图测量“小灯泡正常发光时的电阻”，选用的电源电压为 3.0 V，小灯泡的额定电压为 2.5 V，图乙是未连接完整的实验电路．。

沪粤版九年级物理上册第十四章探究欧姆定律综合测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

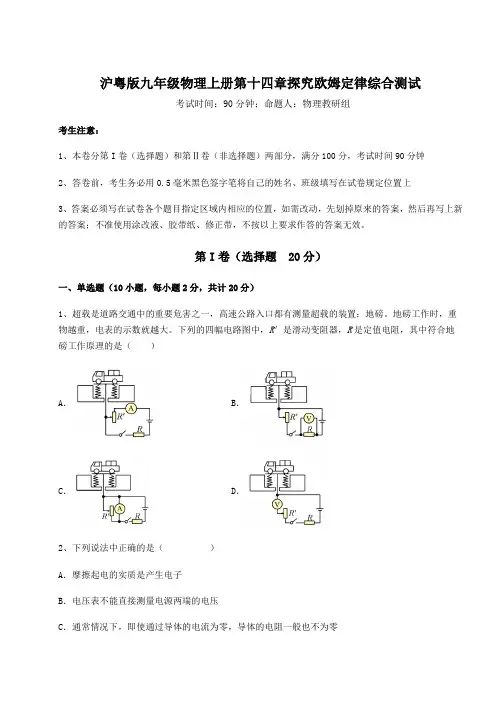

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、超载是道路交通中的重要危害之一，高速公路入口都有测量超载的装置：地磅。

地磅工作时，重物越重，电表的示数就越大。

下列的四幅电路图中，R＇是滑动变阻器，R是定值电阻，其中符合地磅工作原理的是（）A．B．C．D．2、下列说法中正确的是（）A．摩擦起电的实质是产生电子B．电压表不能直接测量电源两端的电压C．通常情况下，即使通过导体的电流为零，导体的电阻一般也不为零D ．导线越长，其电阻一定也越大3、小慧为了测量未知电阻R X ，利用学生电源（两端电压不变且未知）、已调零的电流表、阻值已知的定值电阻R 0、开关、导线等实验器材，连接了如图所示实验电路。

当开关S 1、S 2都闭合时，电流表的示数为I 1；当只闭合开关S 2时，电流表的示数为I 2。

则下列四个选项中，R X 的表达式正确的是（ ）A ．21X 02I I R R I -= B ．12X 01I I R R I -= C ．20X 12I R R I I =- D ．10X 21I R R I I =- 4、下列关于电流、电压、电阻的叙述正确的是（ ）A ．电压是电路中形成电流的原因B ．电路中只要有电压就一定有电流C ．电路中电流小是因为电阻大D ．某导体电阻随通过电流的增大而减小5、如图所示，电源电压保持不变，开关S 闭合后，灯L 1和L 2都正常发光。

一段时间后，一盏灯突然熄灭，而电压表和电流表示数都不变，则故障原因可能是（ ）A ．灯L 1短路B ．灯L 1断路C ．灯L 2短路D ．灯L 2断路6、在国际单位制中，功率的单位是（ ）A．欧姆（Ω）B．牛顿（N）C．焦耳（J）D．瓦特（W）7、如图所示是小明设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，水位最低时，滑杆P位于R的a端处。

串联电路中欧姆定律的应用专项练习一、计算题1、滑动变阻器一般只在实验室中使用，图24甲是家用电器中常用的一种电位器，通过机械式旋钮调节阻值的大小。

小亮利用这种电位器自制了一个可调亮度的手电筒，其电路图如图24乙所示。

电源两端电压U为6 V且保持不变，小灯泡电阻R1为10Ω（不考虑温度对灯丝电阻的影响）。

开关S闭合后，求：（1）当电位器R接入电路的电阻R2为20Ω时，通过小灯泡R1的电流I ；（2）当电位器R接入电路的电阻R3为10Ω时，小灯泡R1的电压U1。

2、如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为 3V．求：（1）电流表的示数 I；（2）电源两端的电压 U．3、为了防止酒驾事故的出现，酒精测试仪已被广泛应用。

交警使用的某型号酒精测试仪的工作原理如图25所示。

电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω。

使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的为6V。

（1）电压表的示数为6V时，电流表的示数为多少？（2）电压表的示数为6V时，滑动变阻器R1的电阻值为多少？（3）调零后，R1的电阻保持不变。

某驾驶员对着酒精测试仪吹气10s，若电流表的示数达到0.2A，表明驾驶员酒驾，此时电压表的示数为多少？4、如何用一个电压表和一个已知电阻来测某未知电阻的阻值？小林设计了如图所示的电路．实验时，已知R1为9Ω，在闭合S的情况下，断开S1时电压表的示数为1.8V，闭合S1时，电压表的示数为2.7V．整个实验过程中电池的电压不变，求：（1）电源电压；（2）被测电阻R2的阻值．5、为了防止酒驾事故的出现，酒精测试仪已被广泛应用．交警使用的某型号酒精测试仪的工作原理如图所示．电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω．使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的示数为6V。

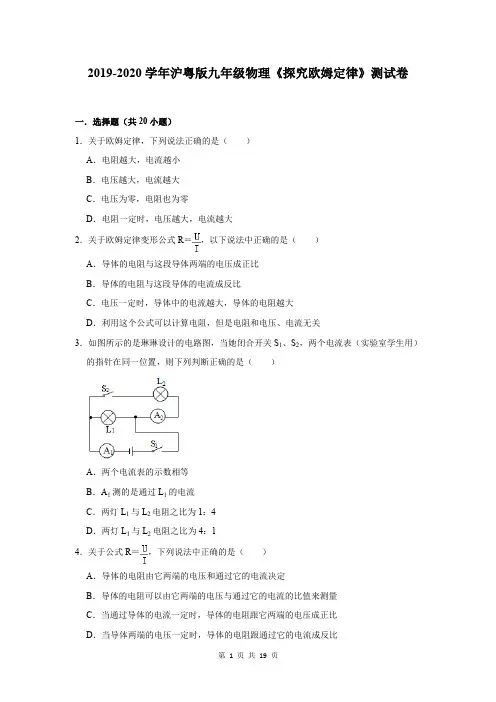

2019-2020学年沪粤版九年级物理《探究欧姆定律》测试卷一．选择题（共20小题）1．关于欧姆定律，下列说法正确的是（）A．电阻越大，电流越小B．电压越大，电流越大C．电压为零，电阻也为零D．电阻一定时，电压越大，电流越大2．关于欧姆定律变形公式R＝，以下说法中正确的是（）A．导体的电阻与这段导体两端的电压成正比B．导体的电阻与这段导体的电流成反比C．电压一定时，导体中的电流越大，导体的电阻越大D．利用这个公式可以计算电阻，但是电阻和电压、电流无关3．如图所示的是琳琳设计的电路图，当她闭合开关S1、S2，两个电流表（实验室学生用）的指针在同一位置，则下列判断正确的是（）A．两个电流表的示数相等B．A1测的是通过L1的电流C．两灯L1与L2电阻之比为1：4D．两灯L1与L2电阻之比为4：14．关于公式R＝，下列说法中正确的是（）A．导体的电阻由它两端的电压和通过它的电流决定B．导体的电阻可以由它两端的电压与通过它的电流的比值来测量C．当通过导体的电流一定时，导体的电阻跟它两端的电压成正比D．当导体两端的电压一定时，导体的电阻跟通过它的电流成反比5．由公式I＝变形得R＝，对此，下列说法正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越大C．导体的电阻跟导体两端的电压和通过导体的电流无关D．当导体两端的电压为零时，导体的电阻也为零6．关于欧姆定律，下列说法中正确的是（）A．通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比B．当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比C．当导体两端的电压一定时，导体的电阻跟通过电阻的电流成反比D．当电阻一定时，通过导体的电流跟它两端的电压成正比7．关于电流、电压、电阻的关系，下列说法正确的是（）A．在电压一定时，导体的电阻跟通过导体的电流成反比B．在电阻一定时，通过导体的电流跟导体两端的电压成正比C．在电流一定时，导体两端电压跟导体电阻成正比D．在电阻一定时，导体两端电压跟通过导体的电流成正比8．小华学完电流、电压、电阻的有关知识后，在笔记本上记录了班上同学们关于电流、电压和电阻的一些说法，你认为正确的是（）A．有电流通过的电阻两端，一定有电压存在B．没有电流通过的导体，没有电阻C．导体两端电压为零时，电阻也为零D．电路两端有电压时，电路中一定有电流9．关于电流、电压、电阻的关系下面说法不正确的是（）A．保持电阻不变时，电流跟电压成正比关系；B．保持电压不变时，电流跟电阻成反比关系；C．欧姆定律是研究同一段电路中I、U、R三者关系的；D．一段导体两端的电压增大，通过导体的电流增大，则导体的电阻增大10．用图象描述物理量之间的关系具有更加直观的特点。

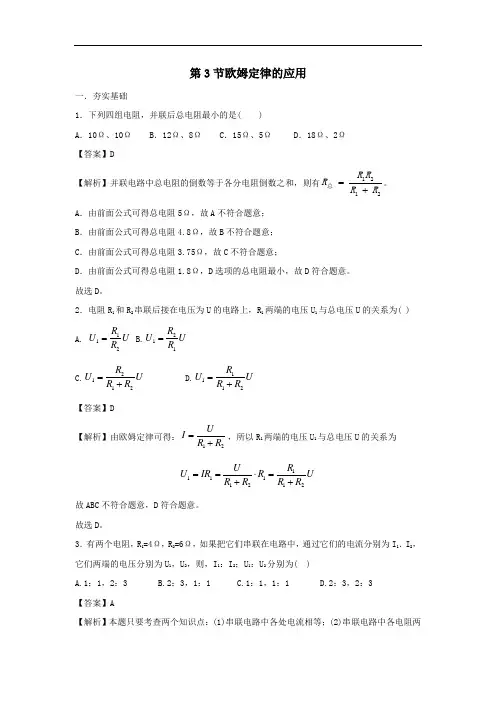

第3节欧姆定律的应用一．夯实基础1．下列四组电阻，并联后总电阻最小的是( )A ．10Ω、10Ω B．12Ω、8Ω C．15Ω、5Ω D．18Ω、2Ω【答案】D 【解析】并联电路中总电阻的倒数等于各分电阻倒数之和，则有=+12总12R R R R R 。

A ．由前面公式可得总电阻5Ω，故A 不符合题意；B ．由前面公式可得总电阻4.8Ω，故B 不符合题意；C ．由前面公式可得总电阻3.75Ω，故C 不符合题意；D ．由前面公式可得总电阻1.8Ω，D 选项的总电阻最小，故D 符合题意。

故选D 。

2．电阻R 1和R 2串联后接在电压为U 的电路上，R 1两端的电压U 1与总电压U 的关系为( ) A. 112R U U R = B.211R U U R = C.2112R U U R R =+ D.1112R U U R R =+ 【答案】D 【解析】由欧姆定律可得：12U I R R =+，所以R 1两端的电压U 1与总电压U 的关系为 11111212R U U IR R U R R R R ==⋅=++ 故ABC 不符合题意，D 符合题意。

故选D 。

3．有两个电阻，R 1=4Ω，R 2=6Ω，如果把它们串联在电路中，通过它们的电流分别为I 1．I 2，它们两端的电压分别为U 1，U 2，则，I 1：I 2；U 1：U 2分别为( )A.1：1，2：3B.2：3，1：1C.1：1，1：1D.2：3，2：3【答案】A【解析】本题只要考查两个知识点：(1)串联电路中各处电流相等；(2)串联电路中各电阻两端的电压分配与电阻成正比。

因为串联的电路中各处电流相等，所以I1：I2为：121 1I I =；U1：U2为1111 222242 63U I R R U I R R Ω====Ω故BCD不符合题意，A符合题意。

故选A。

4．两个定值电阻，甲标有“16Ω，1.5A”乙标有“22Ω，0.5A”.现把它们串联起来，则该串联电路两端允许加的最高电压( )A.57VB.41VC.35VD.19V【答案】D【解析】两电阻串联，则允许通过的电流不得超过各电阻的最大限制电流，由欧姆定律可求得最高电压。

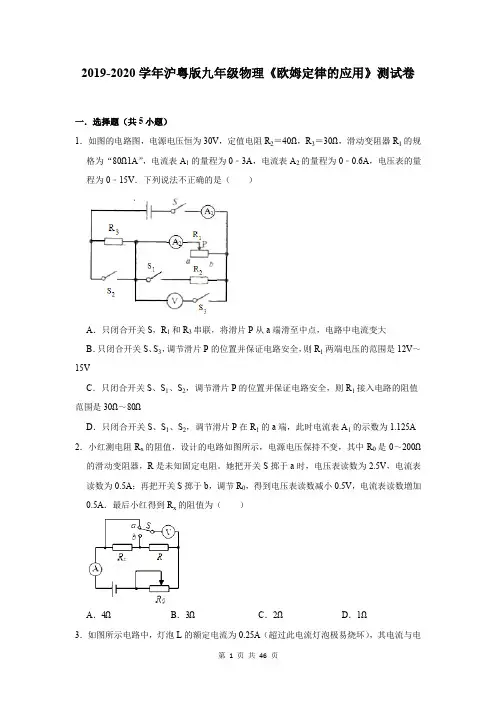

2019-2020学年沪粤版九年级物理《欧姆定律的应用》测试卷一．选择题（共5小题）1．如图的电路图，电源电压恒为30V，定值电阻R2＝40Ω，R3＝30Ω，滑动变阻器R1的规格为“80Ω1A”，电流表A1的量程为0﹣3A，电流表A2的量程为0﹣0.6A，电压表的量程为0﹣15V．下列说法不正确的是（）A．只闭合开关S，R1和R3串联，将滑片P从a端滑至中点，电路中电流变大B．只闭合开关S、S3，调节滑片P的位置并保证电路安全，则R1两端电压的范围是12V～15VC．只闭合开关S、S1、S2，调节滑片P的位置并保证电路安全，则R1接入电路的阻值范围是30Ω～80ΩD．只闭合开关S、S1、S2，调节滑片P在R1的a端，此时电流表A1的示数为1.125A 2．小红测电阻R x的阻值，设计的电路如图所示，电源电压保持不变，其中R0是0～200Ω的滑动变阻器，R是未知固定电阻。

她把开关S掷于a时，电压表读数为2.5V，电流表读数为0.5A；再把开关S掷于b，调节R0，得到电压表读数减小0.5V，电流表读数増加0.5A．最后小红得到R x的阻值为（）A．4ΩB．3ΩC．2ΩD．1Ω3．如图所示电路中，灯泡L的额定电流为0.25A（超过此电流灯泡极易烧坏），其电流与电压关系如图2所示，滑动变阻器R的规格为“50Ω，1A”，电流表量程为0～0.6A，电压表量程为0～3V．闭合开关S，调节R，当电压表的示数为1.5V时，L恰好正常发光。

下列说法正确的是（）A．灯泡正常工作时电阻为6ΩB．电压表的调节范围为1.5﹣3VC．电源电压为6VD．滑动变阻器的调节范围是6Ω﹣15Ω4．要测量一个阻值约为500Ω的电阻Rx．提供的器材有：干电池两节，学生用电压表（量程为0～3V、0～15V）、学生用电流表（量程为0～0.6A、0～3A）、滑动变阻器R1（10Ω1A）、电阻箱R2（0～9999Ω5A）以及单刀双掷开关各一只，开关、导线若干。

粤沪版物理九年级上册第十四章第3节欧姆定律的应用同步练习1、“电流与电压的关系”实验中，得到I﹣U图象如图所示，则正确的是（）A BC D答案：B知识点：欧姆定律的应用解析：解答：探究“电流与电压的关系”的实验过程中，保持定值电阻不变，只改变导体的两端的电压，由欧姆定律可知：电阻一定时，导体中的电流跟导体两端的电压成正比．A、由图A可知：电流不随电压变化，故A错误；B、由图B可知：电流与电压与正比，故B正确；C、由图C可知：电流随电压增加而减小，故C错误；D、由图D可知：电流随电压的增加而减小，故D错误．分析：由欧姆定律可知：电阻一定时，导体中的电流跟导体两端的电压成正比．2、下列关于电流、电压、电阻的关系说法正确的是（）A．电压是形成电流的原因B．电路两端有电压，电路中一定有电流C．导体的电阻一定时，导体两端电压与导体中的电流成正比D．导体的电阻与导体中的电流成正比，与导体两端的电压成反比答案：A知识点：欧姆定律解析：解答：A、电压使导体中的自由电荷发生定向移动，形成电流，所以电压是形成电流的原因，A正确；B、导体两端有电压，且电路是通路时，导体中才有电流，故B错误；C、电阻一定时，电流与电压成正比，而电压不受电流制约，故C错误；D、导体电阻由导体材料、长度、横截面积决定，与导体的电压与电流无关，故D错误．分析：本题的考点是电流、电压、电阻的关系。

3、如图所示的电路图,在探究电阻上的电流跟电压的关系时，如何改变定值电阻R两端的电压，从而得到多组电压、电流值( )A.保持R′的滑片位置不动B.保持R的电压不变C.保持R不变，调节R′的滑片到不同位置D.保持电路中的电流不变答案：C知识点：滑动变阻器的使用解析：解答：保持R不变,调节R′的滑片到不同位置,从而改变R两端的电压和通过R的电流,应用控制变量法对电路进行分析,即保持电阻不变,观察电流表的示数变化跟电压表示数变化的关系.故选C.分析：串联电路是分压电路，且电阻越大，分得的电压越多。

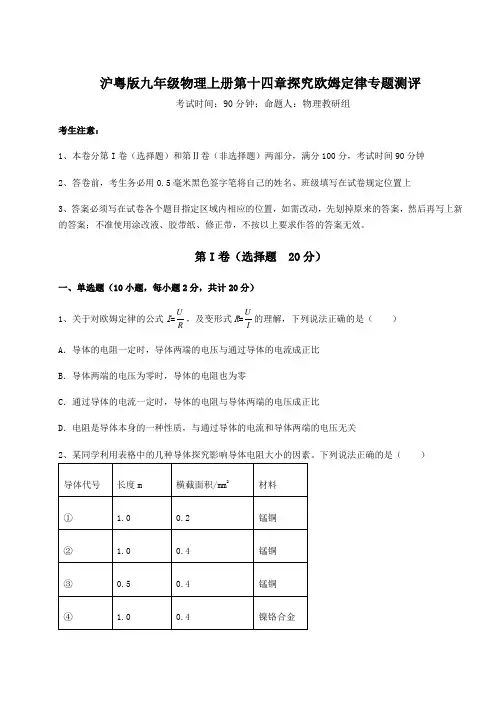

沪粤版九年级物理上册第十四章探究欧姆定律专题测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、关于对欧姆定律的公式I=UR，及变形式R=UI的理解，下列说法正确的是（）A．导体的电阻一定时，导体两端的电压与通过导体的电流成正比B．导体两端的电压为零时，导体的电阻也为零C．通过导体的电流一定时，导体的电阻与导体两端的电压成正比D．电阻是导体本身的一种性质，与通过导体的电流和导体两端的电压无关2、某同学利用表格中的几种导体探究影响导体电阻大小的因素。

下列说法正确的是（）A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④3、如图所示是小明设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，水位最低时，滑杆P位于R的a端处。

下列判断错误的是（）A．水位升高时，小灯泡亮度不变B．水位升高时，电流表示数变大C．水位升高时，电压表示数变大D．水位最低时，电压表示数为零4、下列关于电流、电压、电阻的叙述正确的是（）A．电压是电路中形成电流的原因B．电路中只要有电压就一定有电流C．电路中电流小是因为电阻大D．某导体电阻随通过电流的增大而减小5、某同学连接了如图所示的电路，已知每节干电池的电压为1.5V，小灯泡L的额定电压为2.5V。

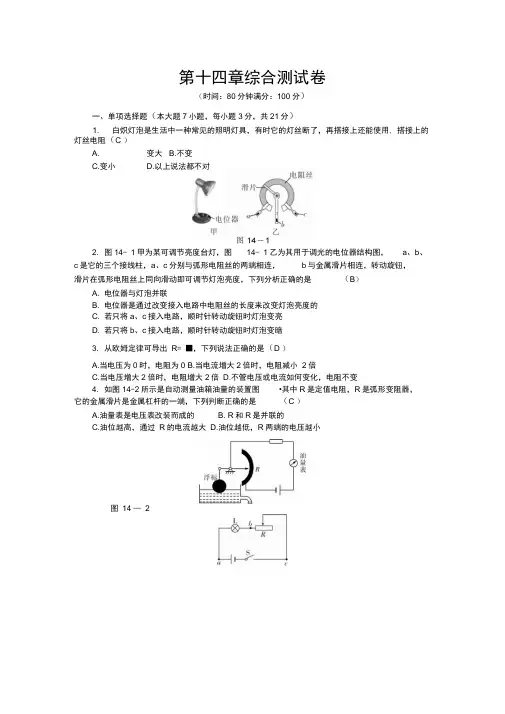

第十四章综合测试卷（时间：80分钟满分：100分）一、单项选择题（本大题7小题，每小题3分，共21分）1. 白炽灯泡是生活中一种常见的照明灯具，有时它的灯丝断了，再搭接上还能使用, 搭接上的灯丝电阻（C ）A. 变大B.不变C.变小D.以上说法都不对2. 图14- 1甲为某可调节亮度台灯，图14- 1乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（B）A. 电位器与灯泡并联B. 电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的C. 若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D. 若只将b、c接入电路，顺时针转动旋钮时灯泡变暗3. 从欧姆定律可导出R= ■，下列说法正确的是（D ）A.当电压为0时，电阻为0B.当电流增大2倍时，电阻减小2倍C.当电压增大2倍时，电阻增大2倍D.不管电压或电流如何变化，电阻不变4. 如图14-2所示是自动测量油箱油量的装置图•其中R是定值电阻，R是弧形变阻器，它的金属滑片是金属杠杆的一端，下列判断正确的是（C ）A.油量表是电压表改装而成的B. R和R是并联的C.油位越高，通过R的电流越大D.油位越低，R两端的电压越小图14 — 2图 14-45. 如图14-3所示，开关S 闭合后电灯不亮，为了检查电路的故障，用电压表进行测 量，发现U ac = 3.0 V , U ab = 0 V , U bc = 3.0 V ，则电路故障可能是（D ）A.灯L 断路B.开关S 断路C.滑动变阻器R 短路D.灯L 短路或滑动变阻器 R 断路6. 两定值电阻甲、乙的电流与电压关系图象如图 14 — 4所示，现在将甲和乙并联后接 在电压为3 V 的电源两端•下列分析正确的是（C ）A.甲的电阻是乙的电阻的两倍B.甲的电压是乙的电压的两倍C.流过甲的电流是流过乙的两倍D.流过乙的电流是流过甲的两倍7. 热敏电阻的阻值是随环境温度的增大而减小的 •要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是 （D ）A B C D二、填空题（本大题7小题，每小题3分，共21分）8•当加在某导体两端电压为 10 V 时，通过它的电流为 0.25 A ，则该导体的电阻为 40 Q;当加在它两端的电压增大到 20 V 时，该导体的电阻为 40 Q,导体中通过的电流为 0.5 A .9. 有两个电阻R 1= 2 Q, R 2= 3 Q,若把它们串联接在电路中，总电阻是 5 Q,尺和R 2两端电压之比U 1 : U 2= 2 : 3 •若把它们并联起来接在电路中， 通过 尺、R 2的电流之比 11 : 12= 3 : 2 .10. 如图14— 5所示，通过灯泡 L 1、L 2中的电流分别为0.2 A 和0.3 A ，电源电压保持不变，L 1的电阻为15 Q,则干路电流为 0.5 A ，电源电压是 3 V , L 2的电阻为10 Q.图 14 — 6 11. 如图14— 6甲所示，在研究电流、电压和电阻关系时，若只改变滑动变阻器的阻值, 可以探究电流与 电压 的关系；也可用于 伏安 法测电阻，实验时小明观察到两个电表 的示数如图14— 6乙、丙所示，则小明测得 R 的电阻是 5 Q.12. 电阻丝A 和B 材料、长短都相同，粗细不同.将他们按图14— 7所示连入电路，闭 合开关S ,则通过电阻丝 A 的电流I A 和电阻丝B 的电流I B 的大小关系是I A = I B ,他们图 14 — 7的电阻大小关系是 R A < R B .(均填“ >”或“< ”或“= 图 14— 5 屮 乙 丙图14 —8图 14 — 913. 如图14— 8所示的电路，电源电压恒定不变，闭合开关S,将滑动变阻器的滑片 P 自右向左移动的过程中，电压表示数将 变大，电流表示数将 不变，电路的总电阻 不 变•（均填“变大” “不变”或“变小” ） 14. 如图14— 9甲所示电路，R 2为定值电阻，电源电压不变，闭合开关S ,将滑片P 从 b 端移动到a 端的过程中，电流表和电压表示数变化关系如图14— 9乙所示，则电源电压为 4 V ，滑动变阻器R 1的最大阻值为 15 Q,电阻R 2的阻值为5 Q. 三、作图题（共6分）15. （1）（3分）一个密封盒子、内有一个由三只相同电阻，阻值均为 c 为三根引线，已知 a 、b 间电阻值 R ab = R , a 、c 间电阻R ac = 2R , 请在图14— 10中画出电阻的连接图.如答图14— 1 所示.（2）（3分）如图14— 11所示，是一个未连接完整的实物电路图 •请根据要求，用笔画线代 替导线，完成电路连接•要求：小灯泡L 1、L 2并联，滑动变阻器只控制 L 2的亮度，电流表测 量干路中的总电流，导线不能交叉 •答图14— 2R 组成的电路，a 、b 、 b 、c 间电阻 R bc = 3R , 屮 乙答图14— 1图 14—11如答图14—2所示.四、实验题（本大题3小题，共23分）16. (5分)如图14- 12所示，在探究影响导体电阻大小因素的实验中，导线a、b、c粗细相同，b、d粗细不同；a、b、d长度相同.(1) 该实验是通过观察电流表的示数间接比较导线电阻的大小•⑵选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的材料有关.⑶选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的长度有关.(4) 选用导线b、d分别接入电路中，是为了探究电阻大小跟导体的横截面积有关•(5) 影响导体电阻大小因素除了上述因素外，还可能跟温度有关•17. (10分)在做“探究导体中电流跟电阻的关系”的实验中，实验器材有：学生电源(3 V不变卜电流表、电压表、定值电阻四只(5 Q 10 Q 20休25 Q各一只)、滑动变阻器M(10 Q 1 A)、滑动变阻器N(20 Q 1 A)、开关、导线若干.图14- 13答图14-3(1)请你用笔画线代替导线，将图14- 13中的实物电路连接完整，要求滑片P向B端移动时电路中电流变大.如答图14- 3 所示.(2) 实验过程中，使用不同定值电阻进行探究时，调节滑动变阻器滑片P的位置，使电阻R两端电压保持不变，这种方法是 B (填字母).A.转换法B.控制变量法C.等效替代法(3) 某次实验中，连接好电路，闭合开关时，发现电流表示数几乎为零，电压表示数约3 V，调节滑动变阻器的阻值，两电表示数均无明显变化•电路故障原因可能是定值电阻断路•(4)实验次数1234电阻/ Q5102025电流/A0.400.200.100.08分析表中数据可得到的结论是：电压一定时，导体中电流与电阻成反比⑸实验中选择的滑动变阻器应是N (填“ M”或“ N”).18. (8分)在“用伏安法测小灯泡电阻”的实验中，待测小灯泡额定电压为 2.5 V. (1)请用笔画线代替导线，将图14- 14甲的实物图未连接部分补充完整(连线不得交叉).图14- 14答图14-4如答图14- 4所示.(2)当开关闭合后，发现小灯泡不亮，经过分析，同学们猜想了一些可能的原因，见下表.请根据同学们的分析，将表中电压表和电流表的示数情况在空白处补充完整•猜想电压表示数情况电流表示数情况灯泡断路示数接近电源电压示数接近零灯泡短路示数为零有示数(3)故障排除后，同学们移动滑动变阻器的滑片，记录了多组小灯泡两端电压和对应的电流值，根据这些数据在坐标图上绘制出了I —U图象，如图14- 14乙所示•分析图象可知,小灯泡正常工作时灯丝电阻为10 Q.(4) 从图象还可看出，小灯泡灯丝的电阻随两端电压的变化而跟着变化了，从物理学角度分析，造成这一现象的原因是灯丝电阻受温度的影响•五、计算题(本大题2小题，共13分)19. (6分)如图14- 15所示电路中，电源电压恒为30 V，电阻R1为15 Q同时闭合开关3、S2时，电流表的示数为2.5 A.求：(1)通过电阻R1的电流.(2)电阻R2的阻值.(3)总电阻R.图14- 15解：(1)因为R1与R?并联，所以U1= U2= U= 30 V，则11=屮=30= 2 A. R1 15 U(2)12 = I —11 = 2.5 A —2 A = 0.5 A,U30 VR2=U?=0.5 A = 60 Q.(3) 总电阻R= U = 2^5 A =12Q.20. (7分)小陆同学做“用电流表、电压表测电阻”实验，现只有电源(电压大于3 V且保持不变卜待测电阻R“电压表(0〜15 V量程挡损坏)、阻值为10 Q的定值电阻R1、阻值为30 Q的定值电阻R2、开关及导线若干.他经过思考，进行了三次实验，电路图及闭合开关S后对应的电压表的示数分别如图14- 16甲、乙、丙所示.请根据相关信息计算：⑴小路同学所用电源的电压 U.⑵待测电阻R x 的阻值•（计算电阻时，精确到 0.1 Q ）答案：（1）6 V （2）5.9 Q六、综合能力题（本大题3小题，共16分）21. （5分）实验室购买了一捆长度为 100 m 的铜导线，某同学想通过实验测定其实际长度 . 该同学首先测得导线横截面积为 1.0 mm 1 2，查得此类铜导线每 1 m 的电阻为1.7 >10-2Q,再 利用图14- 17甲所示电路测出整捆铜导线的电阻 R x ,从而确定导线的实际长度 . 可供使用的器材有：电流表 （0〜0.6 A ）、电压表（0〜3 V ）、滑动变阻器R 1（5 Q 1 A ）、滑 动变阻器R 2（25 Q 1 A ）、电源（电压为6 V ）、开关、导线若干. 1 实验中滑动变阻器应选 R 2 （填“R 1”或“ R 2”），闭合开关S 前应将滑片移至 a（填“a ”或“ b ”）端.2 请在图14- 17甲中用笔画线代替导线完成剩余部分的连接 如答图14- 5 所示.⑶调节滑动变阻器，当电流表的读数为0.50 A 时，电压表示数如图14- 17乙所示，读 数为 0.8 V. 乙 图 14- 16 丙 屮乙图 14- 17答图14-5图14- 1822. （5分）小敏与小宇想测定电阻R x的阻值.供选择的器材有：一个电源（电压不变、电压数值未知），一个已知电阻R0,电压表（最大量程大于电源电压），单刀双掷开关，小敏与小（4）导线实际长度为94.1 （保留1位小数）m.宇分别设计了如图14- 18甲、乙所示的电路图（1）为了测出R x 的阻值，应选择图 乙（填“甲”或“乙”）所示的电路图.⑵小敏与小宇最终达成了一致，选用了正确的电路图进行测定电阻R x 阻值的实验. ① 先将单刀双掷开关打到“ 1”上，记下电压表的示数为 U G② 再将单刀双掷开关打到“ 2 ”上，记下电压表的示数为 U 2；弹赞堀 ----------- 3 -------图 14- 1923. （6分）电子秤利用了压力传感器•某电子秤使用的压力传感器的结构如图 14 - 19所示. 弹簧钢右端固定，其上、下表面各贴一完全相同的金属电阻丝， 它的阻值对长度变化很敏感.电子秤工作时，给上、下电阻丝分别提供相等且大小恒定的电流I 若在弹簧钢自由端施加压 力F ，则上电阻丝拉伸，下电阻丝压缩，此时两电阻丝两端的电压变为U 1、U 2,传感器把两电压的差值输出，用来反映力 F 的大小. （1）压力F 增大时，上金属丝的电阻 变大（填“变大” “变小”或“不变”）. （2）施加压力F 时，两电阻丝两端电压的大小关系为 U 1 > （填“〉” “V”或“ =” ）U 2. ③请写出用测量的物理量计算R x 的表达式为R x =（小-严甩 U 2 —q ---------- 儀厲电Ml 丝 / 金K。

沪粤版九年级物理上册第十四章探究欧姆定律专题测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，定值电阻R1=5Ω，R2=10Ω，开关S闭合时，R1∶R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是（）A．I1∶I2=1∶1B．I1∶I2=1∶2C．U1∶U2=1∶1D．U1∶U2=2∶12、二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小，将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，下列说法正确的是（）A ．U 变大，I 变小B ．U 变小，I 变小C ．U 变小，I 变大D ．U 变大，I 变大3、如图所示电路，开关闭合，向右调节滑动变阻器的滑片。

下列判断正确的是（ ）A ．电流表示数变大B ．电路的总功率变大C ．电压表V 2与电压表V 1示数之差变小D ．电压表V 1与电流表A 示数之比变小4、如图是利用数字化电压—电流传感器测量电阻后绘出的不同电阻的U I -图像。
