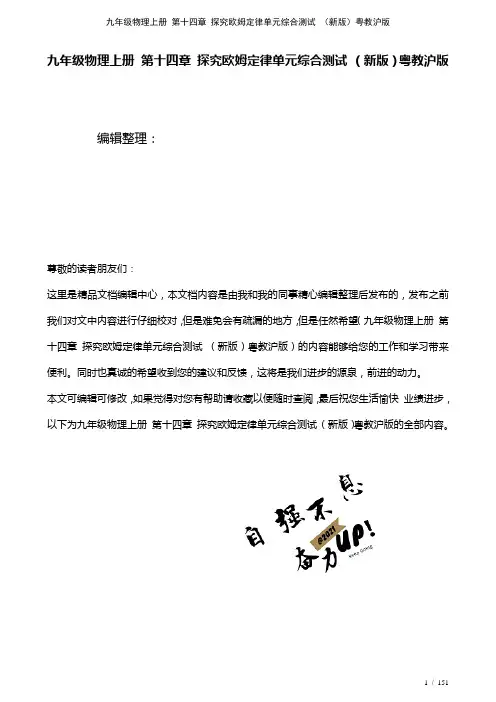

九年级物理上册第十四章探究欧姆定律单元综合测试（新版）粤教沪版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理上册第十四章探究欧姆定律单元综合测试（新版）粤教沪版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理上册第十四章探究欧姆定律单元综合测试（新版）粤教沪版的全部内容。

第十四章探究欧姆定律一、单选题1。

如图所示电路中，电源两端电压保持不变，当开关S闭合时，电压表和电流表示数的变化情况是（）A. 电压表示数变大、电流表示数变小B。

电压表示数变大、电流表示数变大C。

电压表示数变小、电流表示数不变D。

电压表示数不变、电流表示数变大2.某导线长5m，它的电阻是10Ω，现用拉丝机将它均匀地拉长1倍，则它的电阻将（）A. 大于10ΩB。

等于10ΩC。

小于10ΩD。

不能确定是否变化3.白炽灯泡的灯丝断开后,可把断头搭接起来继续使用，这时灯丝的（）A。

电阻变大,电流减小B。

电阻变小，电流增大C。

电阻和电流都增大 D. 电阻和电流都减小4。

（2017•河池）在如图所示的电路中，电源电压为6V,R1=3Ω，R2=6Ω．闭合开关S,下列说法正确的是( ）A. 通过R1的电流为1A B。

R1两端的电压为2V C。

干路中的电流为3A D。

电路的总电阻为9Ω5。

如图所示，已知电阻R1=10Ω、R2=5Ω，当开关闭合后，下列说法正确的是（）A。

通过R1与R2的电流之比为2：1 B。

R1与R2的总电阻为15ΩC. R1与R2两端的电压之比为1：2 D。

R1与R2消耗的电功率之比为1：26.磁场的强弱可用磁感应强度（用字母B表示，单位为特斯拉T）表示．小亮设计了如图所示的电路，电源电压不变,R0为定值电阻，R B为磁敏电阻，该磁敏电阻在常温下的阻值随外加磁场的磁感应强度变化的对应关系如下表所示．对于如图所示的电路,当磁敏电阻R B附近的磁场增强时,下列判断正确的是（）磁感应强度B/T00.04。

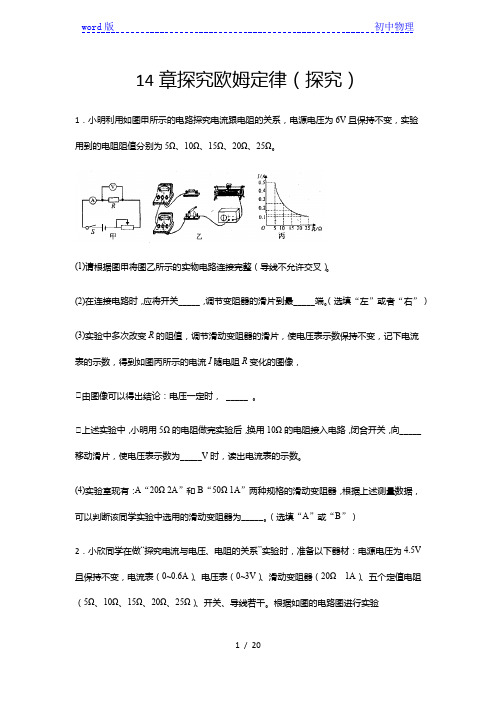

14章探究欧姆定律（探究）1．小明利用如图甲所示的电路探究电流跟电阻的关系，电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。

(1)请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）。

(2)在连接电路时，应将开关_____，调节变阻器的滑片到最_____端。

（选填“左”或者“右”）(3)实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图像，①由图像可以得出结论：电压一定时，_____。

①上述实验中，小明用5Ω的电阻做完实验后，换用10Ω的电阻接入电路，闭合开关，向_____移动滑片，使电压表示数为_____V时，读出电流表的示数。

(4)实验室现有：A“20Ω 2A”和B“50Ω 1A”两种规格的滑动变阻器，根据上述测量数据，可以判断该同学实验中选用的滑动变阻器为_____。

（选填“A”或“B”）2．小欣同学在做“探究电流与电压、电阻的关系”实验时，准备以下器材：电源电压为4.5V 且保持不变，电流表（0~0.6A）、电压表（0~3V）、滑动变阻器（20Ω 1A）、五个定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω）、开关、导线若干。

根据如图的电路图进行实验（1）导线连接之前，开关S应该_________（选填“断开”、“闭合”）；（2）将电路连接正确后，闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是__________；（3）探究电流与电压的关系时，小欣通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压如下表所示。

梁老师看到小欣的数据后说小欣的实验操作中存在问题，并且其中有一组数据是错误的。

小欣在实验操作中存在的问题是_____。

请你帮他分析出错的是第_________次，原因是________________。

去掉出错的实验数据，分析可得到的结论是：当电阻一定时，通过导体的电流与导体两端的电压成_________比（4）接着小欣又探究电流与电阻的关系，他只更换定值电阻，其余连接均不变。

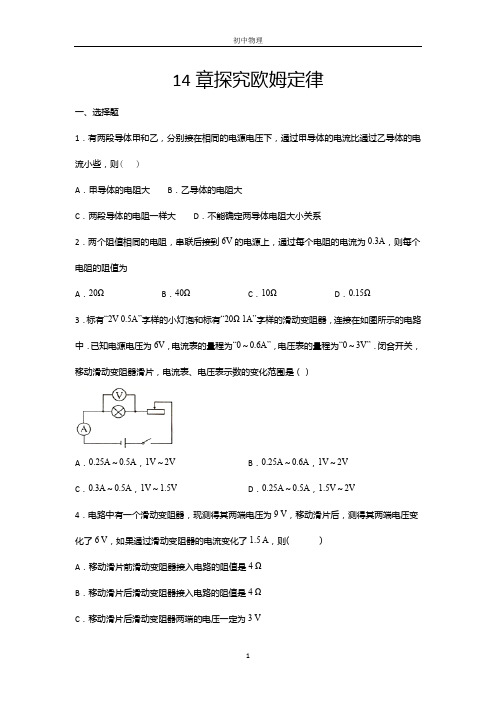

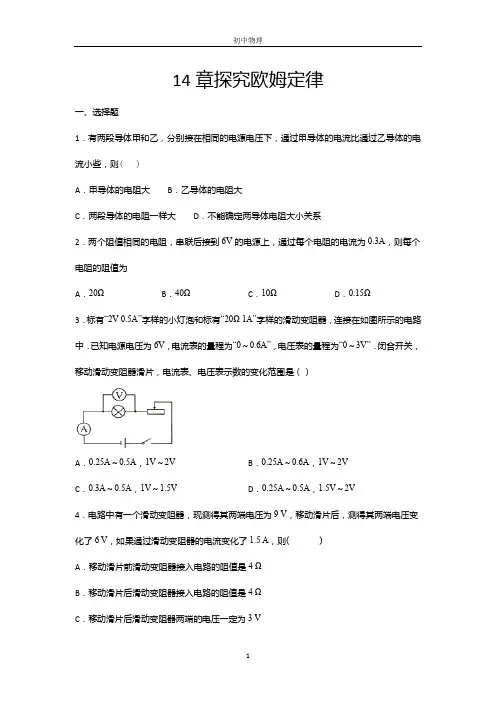

14章探究欧姆定律一、选择题1．一段导体两端的电压为4 V时，通过的电流为0.5 A，如果将它两端的电压提高到8 V时，导体的电阻为A．8 ΩB．4 ΩC．2 ΩD．0.25 Ω2．关于导体的电阻，下列说法中正确的是A．铁的电阻比铜的大B．两根粗细一样的导线，长的比短的电阻大C．两根由同一材料制成的长短相同的导线，粗的电阻较小D．粗铜导线的电阻比细铁导线的电阻小3．如图所示是两电阻1R、2R的U I 图线，由图可知A．R1=20Ω，R2=10ΩB．R1=10Ω，R2=20ΩC．R1=30Ω，R2=20ΩD．R1=20Ω，R2=30Ω4．如图所示的电路中，当滑片向右移动时能使灯泡变亮的是A．B．C．D．5．如图所示，已知电阻R1=3Ω、R2=6Ω，闭合开关时，电流表A的示数是0.6A，则通过R1的电流是A．0.4A B．0.6A C．0.2A D．0.1A6．酒精测试仪可检测驾驶员是否酒后驾车，如图甲所示是它的原理图，酒精气体传感器的电阻跟酒精气体浓度的关系如图乙所示．如果测试到的酒精气体浓度越大，那么A．传感器的电阻越大B．通过传感器的电流越小C．电压表的示数越大D．传感器两端的电压越大7．如图所示的电路中，A、B两端的电压是12V，R=100Ω，变阻器的最大阻值是300Ω，当滑片P从左端移到右端的过程中，电压表的变化范围是A．从12V到0B．从0到3VC．从3V到12V D．从12V到3V8．在图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A和电压表V示数的变化情况为A．电流表A的示数变大B．电流表A的示数变小C．电压表V的示数变小D．电压表V的示数不变9．在一个电路中连接有两个用电器，用电流表测量时发现通过每个用电器的电流都相等，这两个用电器的连接方式是( )A．一定是串联B．一定是并联C．串联、并联都有可能D．无法判断10．张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（）A．通过导体甲的电流与其两端的电压成正比B．导体甲的电阻大于导体乙的电阻C．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1AD．将导体甲、乙并联接到电压为2V的电源上时，干路中的电流为0.6A二、填空题11．人的双手间，干燥时电阻约为1000～5000Ω，潮湿时约为200～800Ω．这说明，后者比前者________导电(选填“容易”或“不容易”)．12．如图所示，电路中电源电压保持不变，闭合开关，当滑片P向右滑动时，电压表的示数________，电流表的示数________（填“变大”“变小”或“不变”）．13．小明利用如图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I﹣1/R图象如图乙所示，分析图象可知，当导体的电阻为________Ω时，通过它的电流为0.2A；当接入电路的电阻为R1时，通过它的电流为0.25A，接入电路的电阻为R2时通过它的电流为0.5A，则R1：R2=________；实验过程中，小明控制导体两端的电压为________V．14．一段导体的电阻为10Ω，当它两端电压是3V时，导体中的电流是________A；如果该导体两端电压增加6V，导体中的电流是________ A；如果导体两端电压降到0V，导体的电阻是________Ω．15．图中，A、B、C、D是滑动变阻器的四个接线柱．若将A、C分别与图中电路的导线头M、N相连接，闭合电键后，当滑动片P向右移动时，安培表的示数将______（填“变大”、“不变”或“变小”）；若将D与N相连接，接线柱______与M相连接，则闭合电键后，滑动片P向左移动时，伏特表的示数增大．16．如图所示，当电键S闭合时，电流表A的示数将_______，电流表A1的示数将________，电压表V的示数将_________．17．在如图所示的电路中，电源电压不变，当滑片P向右移动时，电压表V1的示数将_______，电压表V2的示数将_______。

14章探究欧姆定律一、选择题1．有两段导体甲和乙，分别接在相同的电源电压下，通过甲导体的电流比通过乙导体的电流小些，则( )A．甲导体的电阻大B．乙导体的电阻大C．两段导体的电阻一样大D．不能确定两导体电阻大小关系2．两个阻值相同的电阻，串联后接到6V的电源上，通过每个电阻的电流为0.3A，则每个电阻的阻值为A．20ΩB．40ΩC．10ΩD．0.15Ω3．标有“2V 0.5A”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是（）A．0.25A～0.5A，1V～2V B．0.25A～0.6A，1V～2VC．0.3A～0.5A，1V～1.5V D．0.25A～0.5A，1.5V～2V4．电路中有一个滑动变阻器，现测得其两端电压为9 V，移动滑片后，测得其两端电压变化了6 V，如果通过滑动变阻器的电流变化了1.5 A，则( )A．移动滑片前滑动变阻器接入电路的阻值是4 ΩB．移动滑片后滑动变阻器接入电路的阻值是4 ΩC．移动滑片后滑动变阻器两端的电压一定为3 VD．移动滑片后滑动变阻器两端的电压可能为15 V5．灯泡L1、L2分别标有“6V，0.5A”和“6V，1A”，若将它们串联使用时，电路两端允许加的最大电压值是（）A．1 8 V B．12V C．6V D．9V6．如图所示，电源电压恒为3V，灯泡L标有“3V 0.5A”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为30Ω，电压表量程“0﹣3V”，电流表量程为“0﹣0.6A”。

在电路安全的情况下，下列判断正确的是（）A．灯泡L正常发光时的电阻为10ΩB．只闭合开关S，滑动变阻器的取值范围只能是0﹣10ΩC．只闭合开关S，该电路的最大功率是2.5WD．将滑片P移到R的最左端，闭合开关S、S1，电流表示数为0.6A7．探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻器（15Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、15Ω）及导线若干，以下说法正确的是（）A．要获得3组实验数据，电压预设值可以为2V﹣4V中的某个值B．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越大C．所选器材可以获得3组实验数据D．实验电压预设值为1.5V．要获得3组实验数据，要更换最大阻值为40Ω的滑动变阻器8．如图甲所示，R2为电阻箱调节R2时电流表示数I随之变化．如图乙所示是电阻箱阻值R2与电流表示数的倒数1/I的图象．则定值电阻R1与电源电压U的大小分别为A．5Ω 30V B．5Ω 2.5V C．10Ω 20V D．10Ω 10V9．在探究电流与电阻的关系时，小华同学在测得通过5 Ω 电阻的电流后将电阻换为10 Ω的，但实验时发现：无论怎么调节滑动变阻器都不能使10 Ω电阻两端的电压和第一次相同。

沪粤版九年级物理上册第十四章探究欧姆定律综合测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、用图所示的实验装置探究“导体电阻的大小与哪些因素有关”。

其中A为猛铜线，B、C、D为镍铬合金线，S表示横截面积，A、B、C的长度相同。

则下列说法中正确的是（）A．选择C、D可以探究电阻大小和长度是否有关B．选择A、B可以探究电阻大小和材料是否有关C．选择A、D可以探究电阻大小和长度是否有关D．选择A、C可以探究电阻大小和横截面积是否有关2、如图甲是李明设计的压力传感器原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间是可收缩的导线，弹簧A端所受压力F与弹簧的形变量关系如图乙所示，无压力时，滑片P位于R2的最上端。

电源电压为15V，定值电阻R1的阻值为10Ω。

R2是每厘米阻值为5Ω的均匀滑动变阻器。

以下说法中错误的是（）A．无压力时，电压表的示数为零B．电阻R1在电路中还起到了保护电路的作用C．当压力为40N时，电压表的示数是6VD．压力增大时，电压表与电流表的比值变大3、在如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P缓慢向右移动，下列说法中正确的是（）A．电流表A1的示数变大，电压表V的示数变小B．电流表A2与电流表A1的示数之差变大C．电流表A2的示数变小，电压表V的示数变大D．电压表V与电流表A2的示数之比变大4、如图所示，电源电压恒定，闭合S1、S2，断开S3，将滑动变阻器R2的滑片P2调到最下端，滑动变阻器R1的滑片P1从最左端滑到最右端，最终总电流为I。

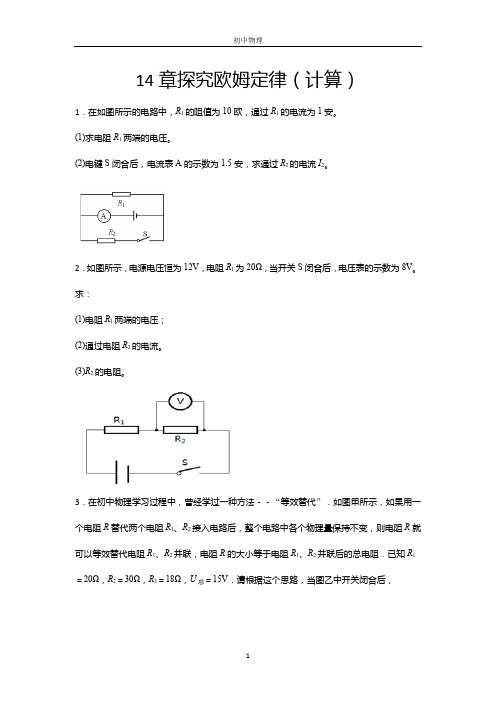

14章探究欧姆定律（计算）1．在如图所示的电路中，R1的阻值为10欧，通过R1的电流为1安。

(1)求电阻R1两端的电压。

(2)电键S闭合后，电流表A的示数为1.5安，求通过R2的电流I2。

2．如图所示，电源电压恒为12V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V。

求：(1)电阻R1两端的电压；(2)通过电阻R2的电流。

(3)R2的电阻。

3．在初中物理学习过程中，曾经学过一种方法﹣﹣“等效替代”．如图甲所示，如果用一个电阻R替代两个电阻R1、R2接入电路后，整个电路中各个物理量保持不变，则电阻R就可以等效替代电阻R1、R2并联，电阻R的大小等于电阻R1、R2并联后的总电阻．已知R1＝20Ω，R2＝30Ω，R3＝18Ω，U总＝15V．请根据这个思路，当图乙中开关闭合后，求：(1)电流表的示数．(2)R 3两端的电压．4．在如图所示的电路中，电源电压为9伏，电阻R 2为10欧．闭合电键S 时，电流表A 的示数为1.2安，求：（1）电流表A 2的示数I 2．（2）电阻R 1的阻值．5．如图，电源两端电压U 保持不变，电阻R 1的阻值为6Ω，电阻R 2的阻值为9Ω．当开关S 闭合时，电压表示数为6V ．求：（1）电流表的示数I ；（2）电源两端的电压U ．6．如图所示的电路，130ΩR ＝，220ΩR ＝，开关S 闭合后，电流表A 的示数为0.4A ．求： （1）电源的电压；（2）通过2R 的电流；（3）干路中的电流．7．如图所示电路中，电源电压恒为6V，滑动变阻器上标有“50Ω 1.5A”字样。

将滑片P 移到最右端，闭合开关S1和S2，读出此时电流表示数为0.42A．请计算：R的电流。

（1）通过1R的阻值。

（2）28．如图所示电路，电源电压恒为9V，小灯泡正常发光时两端电压为6V，电阻为12Ω。

滑动变阻器R的最大阻值为24Ω。

若不考虑温度对灯泡电阻的影响，闭合开关S，求：（1）小灯泡正常发光时的电流；（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值；（3）若将滑动变阻器的滑片移动到阻值最大，此时电压表示数为多少。

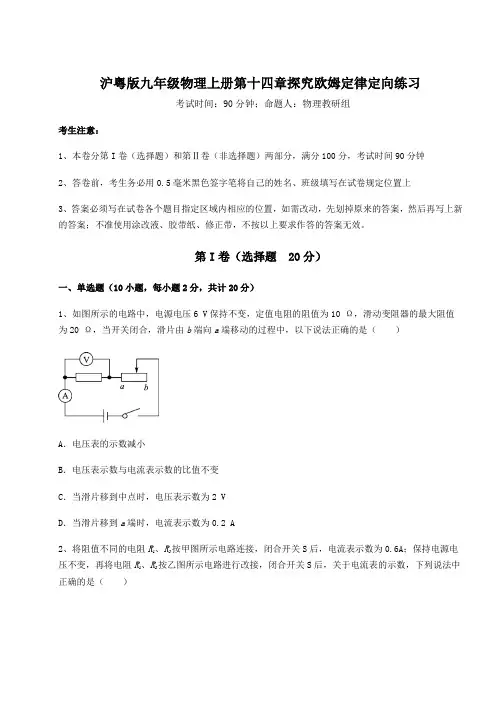

沪粤版九年级物理上册第十四章探究欧姆定律定向练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的电路中，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20 Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移到中点时，电压表示数为2 VD．当滑片移到a端时，电流表示数为0.2 A2、将阻值不同的电阻R1、R2按甲图所示电路连接，闭合开关S后，电流表示数为0.6A；保持电源电压不变，再将电阻R1、R2按乙图所示电路进行改接，闭合开关S后，关于电流表的示数，下列说法中正确的是（）A．一定小于0.6A B．一定大于2.4AC．一定大于0.6A，但小于1.2A D．一定大于1.2A，但小于2.4A3、如图所示，电源电压保持9V不变，电流表量程为0~0.6A，电压表量程为0~3V，定值电阻R1的规格为“10Ω 0.5A”，滑动变阻器R2的规格为“50Ω 1A”。

闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电流表示数允许的变化范围为0.3~0.5A②电阻R1消耗电功率允许的变化范围为0.225W~0.9W③滑动变阻器R2允许接入电路阻值的变化范围为8Ω~50Ω④电路消耗总电功率允许的变化范围为1.35W~2.7WA．只有①和④B．只有②和④C．只有②和③D．只有①和③4、如图甲所示，电源电压为18V，滑动变阻器标有“20Ω 1A”，当开关S闭合，滑动变阻器滑片P 滑至中点时，电压表的示数如图乙所示，下列说法不正确的是A．定值电阻R的阻值为10ΩB．电路的最小电流为0.6AC．滑动变阻器滑片P移动到最左端时，电流表示数最大D．滑动变阻器滑片P移动到最右端时，电压表示数最大5、学习了电学知识后，小宇同学设计了如图所示的汽车油量表的工作原理图，油量表是由电压表或电流表改装的，已知R'为定值电阻，R相当于滑动变阻器，电源电压保持不变，则下列说法正确的是（）A．油量表是由电压表改装的B．油量表的“0”刻度线一定与改装前的电表原“0”刻度线重合C．当油箱内的燃油减少时，滑动变阻器R的阻值变小D．当油箱内的燃油增多时，油量表的示数变大6、洋洋设计一个自动测高仪，各选项中的的四个电路，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是（）A．B．C．D．7、图示为电阻R1和R2的I-U图像，由图可知（）A．R1的阻值为5ΩB．R1的阻值小于R2的阻值C．将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压D．将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流8、课外探究实践作业中小明同学想利用气敏电阻自制一个烟雾浓度检测仪，通过翻阅资料了解到N 型气敏元件阻值随气体浓度的增大而减小。

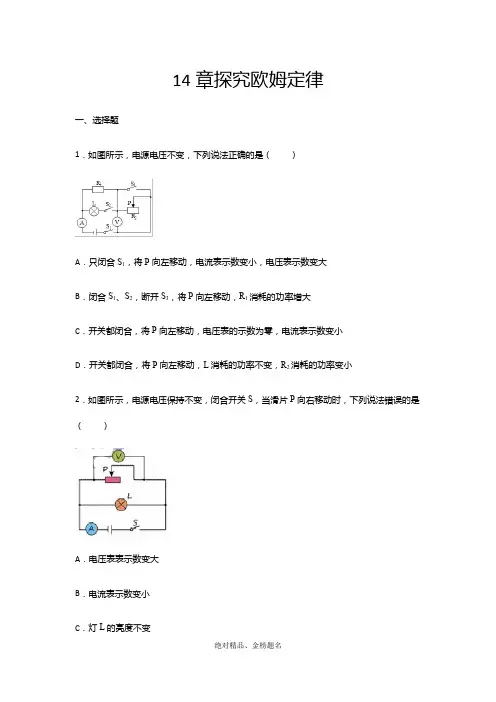

14章探究欧姆定律一、选择题1．如图所示，电源电压不变，下列说法正确的是（）A．只闭合S1，将P向左移动，电流表示数变小，电压表示数变大B．闭合S1、S2，断开S3，将P向左移动，R1消耗的功率增大C．开关都闭合，将P向左移动，电压表的示数为零，电流表示数变小D．开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小2．如图所示，电源电压保持不变，闭合开关S，当滑片P向右移动时，下列说法错误的是（）A．电压表表示数变大B．电流表示数变小C．灯L的亮度不变D．电路的总功率变小3．小王和小李分别利用甲、乙两导体“探究通过导体的电流与其两端电压关系”，并将自己整理好的实验数据画到了同一坐标图上，得出了如题图的图像，通过图可知下列说法正确的是A．甲为定值电阻，阻值为10 ΩB．乙为定值电阻，阻值为5 ΩC．将两电阻并联在电压为6 V的电源两端，电路中电流为0.65 AD．将两电阻串联在电压为3 V的电源两端，电路中电流为0.40 A4．如图所示，A、B 为两盏白炽灯，A 灯型号是“110V 25W”,B 灯型号是“110V 100W”, R 是一个未知电阻．若把它们接到电压为220V 的电路上，下面四种接法中可能让两盏灯都正常发光的电路是( )A．B．C．D．.5．如图所示，导体A和B等长，但A比B的横截面积大，当S闭合后，测量发现A和B 电压相等．在相同时间下，下列叙述正确的是（）A．A和B的材料相同，电流通过A、B所做的功相同B．A和B的材料相同，电流通过A、B所做的功不相同C．A和B的材料不相同，电流通过A、B所做的功相同D．A和B的材料不相同，电流通过A、B所做的功不相同6．粗细相同、长短不等的两根镍铬电阻线并联在电路中，则下列说法错误的是() A．长镍铬电阻线的电阻值较大B．通过长镍铬电阻线的电流比通过短镍铬电阻线的电流小C．长镍铬电阻线两端的电压比短镍铬电阻线两端的电压大D．长镍铬电阻线两端的电压与短镍铬电阻线两端的电压一样大7．一段导体两端的电压是4.0V时，导体中的电流是1.0A；将电压减少到2.0V时，导体中的电流为A．2.0A B．0.25A C．3.0A D．0.50A8．如图所示的电路中，电源两端电压保持不变。

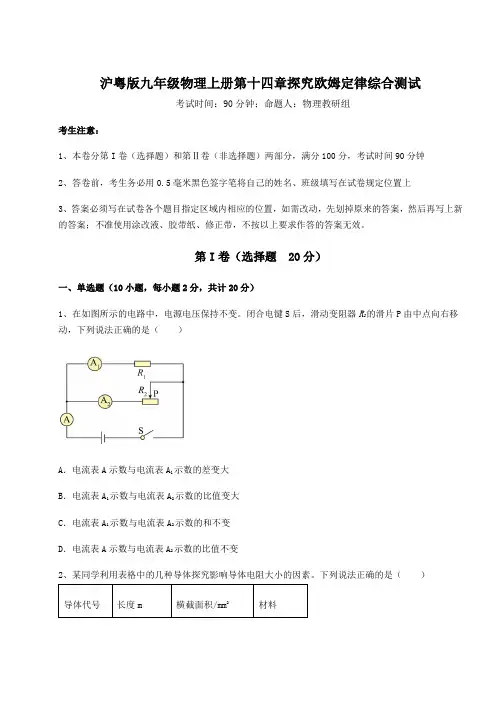

沪粤版九年级物理上册第十四章探究欧姆定律综合测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、在如图所示的电路中，电源电压保持不变。

闭合电键S后，滑动变阻器R2的滑片P由中点向右移动，下列说法正确的是（）A．电流表A示数与电流表A l示数的差变大B．电流表A1示数与电流表A2示数的比值变大C．电流表A1示数与电流表A2示数的和不变D．电流表A示数与电流表A2示数的比值不变2、某同学利用表格中的几种导体探究影响导体电阻大小的因素。

下列说法正确的是（）A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④3、二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小，将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，下列说法正确的是（）A．U变大，I变小B．U变小，I变小C．U变小，I变大D．U变大，I变大4、如图甲是李明设计的压力传感器原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间是可收缩的导线，弹簧A端所受压力F与弹簧的形变量关系如图乙所示，无压力时，滑片P位于R2的最上端。

电源电压为15V，定值电阻R1的阻值为10Ω。
