沪粤版九年级物理上册同步练习：14.3 欧姆定律的应用

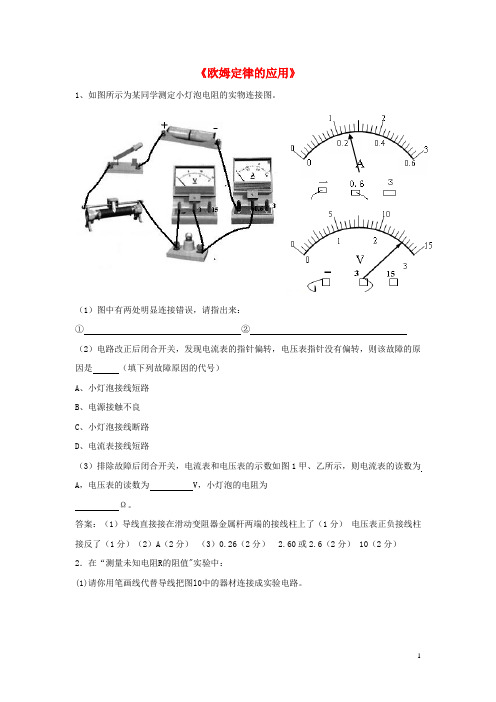

《欧姆定律的应用》1、如图所示为某同学测定小灯泡电阻的实物连接图。

（1）图中有两处明显连接错误，请指出来：①②（2）电路改正后闭合开关，发现电流表的指针偏转，电压表指针没有偏转，则该故障的原因是（填下列故障原因的代号）A、小灯泡接线短路B、电源接触不良C、小灯泡接线断路D、电流表接线短路（3）排除故障后闭合开关，电流表和电压表的示数如图1甲、乙所示，则电流表的读数为A，电压表的读数为 V，小灯泡的电阻为Ω。

答案：（1）导线直接接在滑动变阻器金属杆两端的接线柱上了（1分）电压表正负接线柱接反了（1分）（2）A（2分）（3）0.26（2分） 2.60或2.6（2分） 10（2分）2．在“测量未知电阻R的阻值"实验中：(1)请你用笔画线代替导线把图l0中的器材连接成实验电路。

(2)请把第二次测量时，图11所示的电压表和电流表示数填入表2中相应的空格。

表2（3）处理表2中所记录的各次实验数据，得出待测电阻R的阻值为Ω。

答案：(6分)(1)电路连接见图答(3分)(2)1．6(1分)；0．32(1分)(3)5(1分)评分要点：电路出现短路不给分。

电流表、电压表、滑动变阻器、电池组连接各占1分(三处及以上错误扣3分)。

3.某同学做“测量小灯泡电阻”的实验，所用实验器材均完好。

（1）(1分)下图甲是测量灯泡电阻的电路图，请你在○里填上合适的电表符号。

（2）(2分)根据图甲电路，用笔画线代替导线，将图乙的实物电路连接完整。

（3）(2分)该同学连接好电路的最后一根导线时，小灯泡立刻发出微弱的光亮，移动滑动变阻器滑片，灯泡亮度不变。

导致上述现象的两个操作错误是① ；② 。

（4）(2分)该实验的原理是（用公式表示） 。

利用该实验电路，你还能研究相关的哪一个问题？ 。

答案：（7分）（1）(1分)正确填上两个电表符号得1分。

只填对一个电表符号不得分。

（2）(2分)正确连接电压表和滑动变阻器得2分。

错一个扣1分。

14．3欧姆定律的应用第2课时欧姆定律在串、并联电路中的应用1．如图所示的电路中，R1＝6 Ω，R2＝12 Ω，电流表的示数为0.4 A。

则AB两端的电压U＝________V。

2．教室里有多盏日光灯，使用时开的灯越多，则电路中()A．总电流越小B．总电阻越小C．总电阻越大D．总电压越大3．在如图所示的四个电路中，电压U相等，电阻R1>R2，则电路中的总电流按从大到小的顺序排列正确的是()A．丁、甲、乙、丙B．丙、乙、甲、丁C．丙、甲、乙、丁D．甲、乙、丁、丙4．如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5 A，电压表的示数为6 V；将电压表、电流表的位置互换，当开关S1断开、S2闭合时，电流表的示数为0.3 A，则下列选项中正确的是()A．R1＝8 Ω B．R2＝8 ΩC．R1＝20 Ω D．R2＝20 Ω5如图所示是电阻甲和乙的I－U图像，下列说法中正确的是()A．电阻乙为定值电阻B．当电阻甲两端电压为2 V时，R甲＝0.4 ΩC．只将电阻甲和乙串联，若电路中的电流为0.2 A，则电路总电阻为15 ΩD．只将电阻甲和乙并联，若电源电压为2 V，则电路总电流为0.4 A6．某同学误将电流表(其电阻为0.1 Ω，量程为0～3 A)直接接在电源两端，电源电压为3 V，那么通过电流表的电流为______A，这样连接会__________。

7．在串联电路中，电路的总电阻等于____________________。

若串联的两个电阻阻值分别为R1、R2，串联后的总电阻为R，则R＝________。

电阻串联后相当于增加了导体的长度，所以串联电路的总电阻比其中任何一个电阻都________(选填“大”或“小”)。

8．如图8所示，电源电压保持不变，R1＝30 Ω，R2＝20 Ω，闭合开关S，电流表的示数为0.2 A，则R1、R2串联后的总电阻为________Ω，电源电压为________V，R1两端的电压为________V。

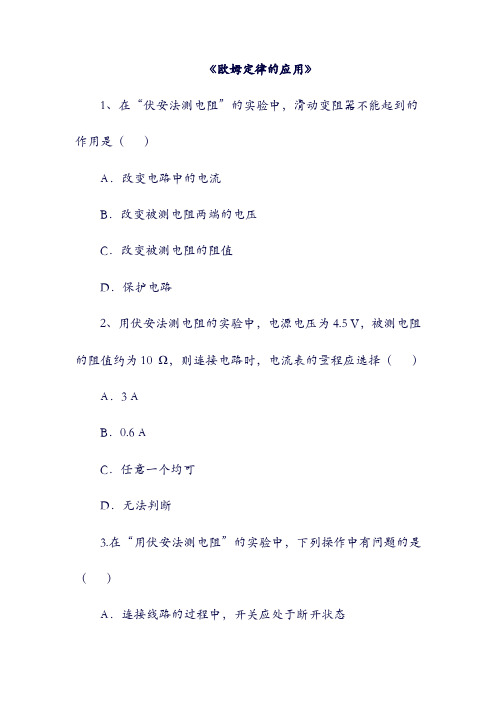

《欧姆定律的应用》1、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（）A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路2、用伏安法测电阻的实验中，电源电压为4.5 V，被测电阻的阻值约为10 Ω，则连接电路时，电流表的量程应选择（）A．3 AB．0.6 AC．任意一个均可D．无法判断3.在“用伏安法测电阻”的实验中，下列操作中有问题的是（）A．连接线路的过程中，开关应处于断开状态B．连接线路的过程中，滑动变阻器的滑片要放在最大电阻值的位置C．电流表串联在被测电路中，电压表并联在被测电阻两端D．试触时发现电流表指针反向偏转，电压表正常，只须断开电路，将电池的正、负极对调4.在伏安法测电阻的实验中，实验原理是，在实验中，连接电路时开关应。

实验时，靠改变所在位置，记录几组数据，分别算出电阻，最后算出作为被测电阻的阻值。

5.如图所示，是某同学设计的伏安法测电阻的实验电路，图中①是____表，②是______表。

为使①表的读数增加，变阻器的滑片P应向______移动；为使②表读数减小，变阻器的滑片P 应向______移动。

6.小明设计并连接了如左图所示测量电阻的电路，所使用的电源为两节干电池。

请指出他在电路设计或连接上存在的一个问．．题：；经改正后，所测得的数据绘出的图像如右图所示，该待测电阻的阻值为Ω。

7.小明和小亮利用如图所示的电路测未知电阻的阻值。

（1）根据他们连接的实验电路可知，电表甲应是______表。

（2）实验中他们检查电路无误后闭合开关，观察了两电表的示数（如图所示）。

计算出被测电阻R＝______Ω。

（3）完成了上步计算后小明认为实验就完成了，小亮则认为，仅这样就得出电阻的阻值不够可靠。

原因是___________。

（4）为了得到更可靠的结果，你认为接下去他们的具体操作应是___________________。

参考答案1.C2.B3.D4.R=U/I 断开滑动变阻器的滑片平均值5.电压电流右左6.电流表正负接线柱接反了（或缺少滑动变阻器）57.（l）电压（2）10（3）没有多次测量求平均值（4）移动滑动变阻器的滑片，读取几组电压值和电流值，算出每次测得的电阻，再求平均值。

14.3 欧姆定律的应用一、图形分析1、如图所示是电阻R和灯泡L的I﹣U图象，若电阻R和灯泡L串联接在某一电源上时，电路中的电流为0.6A，则电源电压为________V；若将电阻R和灯泡L并联接在电压为6V的电源上，此时灯L的电阻为________Ω，干路电流为________A。

2、如图为某种灯泡的电流I与电压U的关系图象。

若有6只这种灯泡串联接在电压为6 V的电源上，通过灯泡的电流为______A；若把一只这种灯泡与一电阻并联接在电压为6 V的电源上，总电流为1.5 A，则该电阻的阻值为____Ω。

3、如图A所示是电阻甲和乙的I­U图像，下列说法正确的是( )A．电阻乙为定值电阻B．当电阻甲两端电压为2 V时，R甲＝0.4 ΩC．如图B所示，当开关S闭合，电路电流为0.2 A时，电路总电阻是15 ΩD．如图C所示，当开关闭合，电源电压为2 V时，电路总电流为0.4 A4、如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器R2阻值从最大变化到最小，其“U-I”关系图象如图乙所示，则下列判断正确的是（）A.电源电压为10VB.定值电阻R1的阻值为20ΩC.变阻器滑片在中点时，电流表示数为0.3AD.滑动变阻器R2的阻值变化范围为0～10Ω5、在如图甲所示的电路中，电源电压U为6V，保持不变，R1、R2为定值电阻，R为滑动变阻器。

闭合开关S，将滑动变阻器的滑片P从最右端滑到最左端的过程中，电压表V1、V2的示数随电流表A的示数变化分别如图乙中图线①、②所示。

R1的阻值为。

R2阻值为。

滑动变阻器R的最大阻值。

二、比例1、如图所示，定值电阻R1=5 Ω，定值电阻R2=10 Ω，当开关S、S1均闭合时，两电压表示数之比U1:U2=___________；若将图中电压表V1、V2换成电流表A1、A2，开关S闭合，S1断开时，两电流表示数之比I1:I2=___________。

2、如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1∶U2、I1∶I2分别是( )A．1∶1、4∶3 B．1∶2、1∶3C．1∶1、1∶4 D．1∶4、1∶1（1）（2）3、如图所示的电路中，当开关s断开，甲、乙两表为电流表时，示数之比l甲：l乙=3：5；当开关s闭合，甲、乙两表为电压表时，示数之比为U甲：U乙=5：2，则下判断正确的是（）A.当开关S闭合，R1与R2两端的电压之比为2：3B.当开关S闭合，R1与R2两端的电压之比为3：5C.当开关S断开，通过R1与R2的电流之比为2：3D.当开关S断开，通过R1与R2的电流之比为5：34、如图所示电路，当开关S闭合，甲乙两表均为电压表，两表读数之比U甲∶U乙＝3∶1，则R1∶R2＝________；当开关S断开，甲乙两表均为电流表，两表读数之比I甲∶I乙＝________。

第1页 共12页 ◎ 第2页 共12页…………○…………装………○…学校:___________姓名：_________班级…………○…………装………○…绝密★启用前粤沪版九年级物理上册：14.3“欧姆定律的应用”质量检测练习题试卷副标题考试范围：xxx ；考试时间：100分钟；命题人：xxx注意事项：1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上第I 卷（选择题)请点击修改第I 卷的文字说明 一、单选题1．关于电流、电压和电阻，下列说法正确的是A ．只要将导体连入电路，电路中就有电流B ．有电流通过的小灯泡，其两端不一定有电压C ．导体两端电压越大，通过该导体的电流就越大D ．导体中通过的电流越大，它的电阻越小 2．如图所示电路中，两个电阻的阻值都是20欧，电压表V 1的示数为2伏，下列说法不正确的是A ．通过R 1的电流为0.1安B ．电压表V 2的读数为2伏C ．电压表V 2的读数为4伏D ．通过R 2的电流为0.1安3．如图所示，电源电压不变。

当开关S 闭合时，电流表的示数为 0.8A 。

开关S 断开后，电流表的示数改变了 0.5A 。

则R 1与R 2的阻值之比为A ．8:5B ．3:5C ．5:3D ．5:84．如图所示，是小明设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P 固定在一起，AB 间有可收缩的导线，R 1为定值电阻。

当闭合开关S ，压力F 增大时，电流表与电压表示数的变化情况是（ ）A ．电流表示数变大，电压表示数变小B ．电流表示数变小，电压表示数变大C ．电流表、电压表示数都变大D ．电流表、电压表示数都变小5．如图所示，是一个检测天然气泄漏的原理图．电源电压恒定不变，R 0为定值电阻，R 为气敏电阻，其阻值随天然气浓度的增大而减小．则A ．天然气浓度增大，电流表示数变小B ．天然气浓度减小，电压表示数变大C ．天然气浓度增大，电路消耗的总功率变大D ．天然气浓度减小，电压表与电流表示数的比值变小6．在探究电流跟电压和电阻的关系时，采用“保持电阻不变，研究电流和电压关系”的研究方法。

14.3 欧姆定律的应用一、选择题1. 如图所示是用电压表和电流表测量小灯泡电阻R L的四个电路图，其中正确的是( )A. B. C. D.【答案】C【解析】解：A、电流表与灯泡L并联，则灯泡被短路，不会发光，所以A错误；B、电流表与电压表、灯泡并联，将电压表与灯泡短路，电压表无示数，灯L不发光，所以B错误；C、电压表与灯并联，可以测出小灯泡的电压，电流表测得的是电压表与灯泡的电流，此时测得的电流值偏大，但由于电压表的电阻很大，误差很小，则认为电流的电流等于通过灯泡的电流，所以C正确；D、电流表与灯泡串联，可测出通过灯泡的电流，电压表测得的是电流表与灯泡的总电压，此时测得的电压值会偏大，但由于电流表的电阻很小，其两端的电压可忽略不计，所以D正确．故选CD．2. 在如图所示的伏安法测电阻实验中，闭合开关S，小明发现电流表有示数，但示数较小，小灯泡不亮．接下来应进行的操作是( )A. 更换一个同样规格的小灯泡B. 更换电压表所使用的量程C. 检查电路中是否存在断路故障D. 减小变阻器接入电路的阻值【答案】D【解析】试题分析：闭合开关后，发现小灯泡不亮，但电流表有示数，说明电路是通路，不用更换灯泡，也不用检查电路是否断路，可能是连入电阻太大，电路中电流太小所致，分析电阻过大的原因，然后进行下一步操作．解：闭合开关后，电流表有示数，说明电路是通路，灯泡没坏，也不是断路，可能是连入电阻太大，电路中电流太小所致，灯泡实际功率太小不足以引起灯泡发光造成的，下一步操作：移动滑动变阻器滑片，减小变阻器接入电路的阻值，使电路电流变大，灯泡实际功率变大，看灯泡能否发光．故选：D．【点评】本题考查电路故障的判断，明确灯泡不亮的原因可能是灯泡断路或短路或灯泡的实际功率太小等因素即可正确解答．3. 如图所示是李江同学为测量小灯泡电阻而连的电路，有关该实验的以下说法错误的是( )A. 闭合开关前，应将滑动变阻器的滑片滑到最左端B. 实验过程中两电表都有可能需要换接较小的量程C. 所测小灯泡的电阻可能随电压表的示数的不同而不同D. 在如图所示位置闭合开关后，向左移动滑动变阻器的滑片小灯泡变亮【答案】D【解析】闭合开关前，滑片应移到最大阻值处，即最左端，选项A正确；两电表量程选择过大，读数误差较大，应更换电表的小量程，选项B正确；移动滑动变阻器的滑片，灯泡两端的电压会随之改变，灯泡温度发生变化，灯泡电阻受温度影响而变化，选项C说法正确；在如图位置闭合开关后，向左移动滑动变阻器的滑片，滑动变阻器接入电路的阻值变大，电路电流变小，灯泡变暗，故选项D错误．4. 在用“伏安法测电阻”的实验中，有两位同学分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U－I图像，如图所示．则对于图像的分析，以下说法中错误的是( )A. 由图甲可知，定值电阻的阻值为1 ΩB. 由图甲可知，电阻是导体自身的性质，它不随导体两端的电压和导体中电流的改变而改变C. 由图乙可知，小灯泡的电阻跟灯丝的温度有关D. 为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻【答案】D故选D.点睛：（1）电阻一定时，电流与电压成正比；根据图甲判断该电阻是否为定值电阻，然后利用图中数据以及欧姆定律的变形公式求出定值电阻的阻值；（2）根据图乙判断灯丝电阻的特点，然后分析多次测量小灯泡电阻的目的．二、填空题5. 小宣用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为________V，电流表的示数为________A，电阻R的阻值为________Ω.【答案】(1). 2.5(2). 0.5(3). 5【解析】电压表使用的0∼3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为2.4V.电流表使用的0∼0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.12A.由公式I＝得,，R＝＝20Ω.点睛：（1）电压表和电流表的读数：确定使用的量程，确定每一个大格和每一个小格各代表多少．（2）知道电压和电流，根据R＝，求出电阻大小。

第3节欧姆定律的应用精选练习一．夯实基础1．下列四组电阻,并联后总电阻最小的是( )A ．10Ω、10Ω B．12Ω、8Ω C．15Ω、5Ω D．18Ω、2Ω【答案】D【解析】并联电路中总电阻的倒数等于各分电阻倒数之和,则有=+12总12R R R R R 。

A ．由前面公式可得总电阻5Ω,故A 不符合题意；B ．由前面公式可得总电阻4.8Ω,故B 不符合题意；C ．由前面公式可得总电阻3.75Ω,故C 不符合题意；D ．由前面公式可得总电阻1.8Ω,D 选项的总电阻最小,故D 符合题意。

故选D 。

2．电阻R 1和R 2串联后接在电压为U 的电路上,R 1两端的电压U 1与总电压U 的关系为( ) A. 112R U U R = B.211R U U R = C.2112R U U R R =+ D.1112R U U R R =+ 【答案】D 【解析】由欧姆定律可得：12U I R R =+,所以R 1两端的电压U 1与总电压U 的关系为 11111212R U U IR R U R R R R ==⋅=++ 故ABC 不符合题意,D 符合题意。

故选D 。

3．有两个电阻,R 1=4Ω,R 2=6Ω,如果把它们串联在电路中,通过它们的电流分别为I 1．I 2,它们两端的电压分别为U 1,U 2,则,I 1：I 2；U 1：U 2分别为( )A.1：1,2：3B.2：3,1：1C.1：1,1：1D.2：3,2：3【答案】A【解析】本题只要考查两个知识点：(1)串联电路中各处电流相等；(2)串联电路中各电阻两端的电压分配与电阻成正比。

因为串联的电路中各处电流相等,所以I 1：I 2为：1211I I =；U 1：U 2为 111122224263U I R R U I R R Ω====Ω 故BCD 不符合题意,A 符合题意。

故选A 。

4．两个定值电阻,甲标有“16Ω,1.5A”乙标有“22Ω,0.5A”.现把它们串联起来,则该串联电路两端允许加的最高电压( )A.57VB.41VC.35VD.19V【答案】D【解析】两电阻串联,则允许通过的电流不得超过各电阻的最大限制电流,由欧姆定律可求得最高电压。
