认识不完全齿轮机构

不完全齿轮的工作原理说到不完全齿轮，很多人可能会觉得有点陌生。

不过，别担心，今天就来聊聊这个话题，让大家轻松理解，顺便也来点幽默，怎么样？不完全齿轮，顾名思义，听起来就像是个“半瓶醋”，总感觉少了点什么。

其实它的工作原理就像是一位在舞台上跳舞的演员，虽然缺少一些元素，但依然能吸引观众的目光。

它的魅力在于不完美的状态，反而能让人觉得特别有趣。

想象一下，在咱们的生活中，有些事物就是这样，虽然不完美，但却依然能带来惊喜。

不完全齿轮是如何工作的呢？你可别小看它哦，它和完全齿轮的原理是差不多的，都是通过齿与齿之间的咬合来传递力量。

只不过，这种不完全的齿轮就像是个调皮的孩子，时不时地跟你捣乱。

它的齿数不是很完整，这让它在工作的时候，有时候会出现一些小问题，就像做饭的时候，盐加多了，味道就变得怪怪的。

可是，就因为这些小问题，反而能让人多了些探索的乐趣。

嘿，你有没有想过，其实生活中的很多东西也是如此？比如说，你在玩拼图的时候，有时候缺少几块，结果拼出来的图案却给你带来了意想不到的惊喜。

不完全齿轮在机械上也是如此，它的存在让机器的运行变得更加灵活，像是在跳舞一样，虽然步伐不够稳，但却让你感受到一种活力。

就好比那种不走寻常路的朋友，总能给你带来新鲜感，没准还能让你领悟到一些深刻的道理呢。

有趣的是，这种不完全齿轮常常在一些特殊的场合中大显身手。

比如说，在一些需要高精度的地方，完全齿轮可能显得过于“死板”，而不完全齿轮就能用它独特的方式来适应环境，像是在快节奏的生活中灵活变换步伐。

它的这种适应性，简直就像是我们日常生活中那种能屈能伸的态度，想想看，是不是有点像我们每个人在面对困难时的样子？此外，不完全齿轮的设计也充满了智慧。

它们通常被用于一些需要大力矩的场合，虽然不完美，但能承受巨大的负载，仿佛是在告诉我们，生活中的不完美也能够承载巨大的责任。

比如说，一个看似平凡的父母，虽然生活中有很多不如意，却依然能够为家庭撑起一片天。

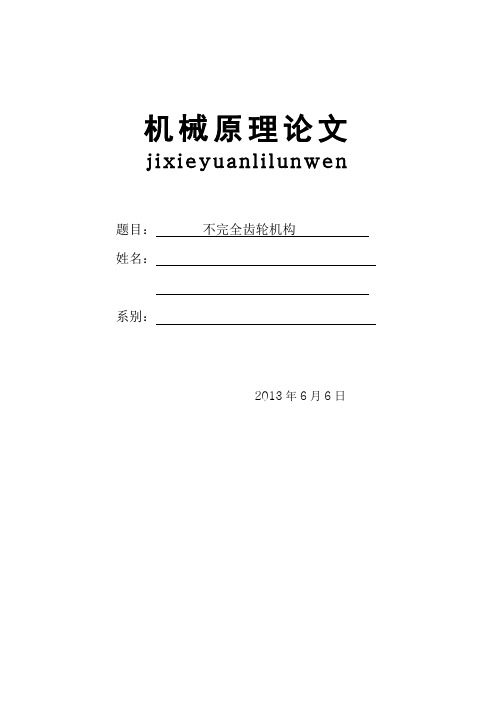

机械原理论文jixieyuanlilunwen题目：不完全齿轮机构姓名：系别：2013年6月6日不完全齿轮机构摘要：生活中我们所见到的插秧机的秧箱移动机构和获取国家实用新型国家专利的高效节能的内燃机齿轮传动机构等许多机构都运用了不完全齿轮与齿条的啮合原理。

本文将对不完全齿轮与齿条的啮合特点进行简单的分析。

关键词：不完全齿轮; 齿条; 啮合一．运动分析本机构是一个内燃机齿轮传动机构，该机构传动时，运用凸轮易调节的运动特点，在活塞运动方向改变即齿轮啮合时，通过类似凸轮的结构着力，使齿轮运动带动齿条的左右移动，齿轮啮合双方速度相等、定位准确，保证了运动的可行性。

二．齿轮齿条的传动计算齿轮作回转运动，齿条作直线运动，齿条可以看作一个齿数无穷多的齿轮的一部分，这时齿轮的各圆均变为直线，作为齿廓曲线的渐开线也变为直线。

齿条直线的速度v与齿轮分度圆直径d、转速n之间的关系为v=(/)60dnmm s π式中 d ——齿轮分度圆直径，mm ；n ——齿轮转速，min r 。

其啮合线12N N 与齿轮的基圆相切1N ，由于齿条的基圆为无穷大，所以啮合线与齿条基圆的切点2N 在无穷远处。

齿轮与齿条啮合时，不论是否标准安装（齿轮与齿条标准安装即为齿轮的分度圆与齿条的分度圆相切），其啮合角'α恒等于齿轮分度圆压力角α，也等于齿条的齿形角；齿轮的节圆也恒与分度圆重合。

只是在非标准安装时，齿条的节线与分度线不再重合。

齿轮与齿条正确啮合条件是基圆齿距相等，齿条的基圆齿距是其两相邻齿廓同侧直线的垂直距离，即cos cos b P P m απα==。

齿轮与齿条的实际啮合线为12B B ，即齿条顶线及齿轮齿顶圆与啮合线12N N 的交点2B 及1B 之间的长度。

齿轮与齿条传动的尺寸计算见下表：项目名称计算公式及代号 转90︒齿轮齿条转180︒齿轮齿条数值数值齿轮齿数1z48 32模数m2mm2mm螺旋角β0︒0︒基本齿廓压力角α20︒20︒齿顶高系数*ah 1 1顶隙系数*C0.25 0.25齿轮变位系数1x0.418 0.418尺宽齿轮1b10mm10mm齿条2b30mm30mm 齿条长度L75mm300mm 主要几何参数计算项目名称计算公式及代号转齿轮齿条数值转齿轮齿条数值齿轮分度圆直径11cosd mzβ=96mm64mm齿顶高齿轮()*111a ah h x m=+ 2.836mm 2.836mm齿条*21a ah h m=2mm2mm齿根高 齿轮 **112()f a h h c x m =+- 1.664 1.664mm 齿条 **21()f a h h c m =+2.5mm 2.5mm 齿高齿轮 a fh h h =+4.5mm4.5mm齿条齿轮中心到齿条中心距 112d H x m =+4.5mm 4.5mm齿距 n p m π=6.238mm 6.238mm 齿条齿数 20.5nLz p =+1232三．此不完全齿轮机构的特点1.优点：该传动机构利用齿轮传动具有效率高、稳定性好、寿命长等的特点，替代曲柄连杆机构，将活塞的直线运动与曲轴的旋转运动相互转换。

组合式不完全齿轮传动机构的设计及应用组合式不完全齿轮传动机构是一种常见的机械传动装置，广泛应用于各种机械设备中。

它由多个齿轮组合而成，通过齿轮的相互啮合来传递动力和扭矩。

本文将介绍该传动机构的设计原理以及应用范围。

我们来了解一下组合式不完全齿轮传动机构的设计原理。

该机构的设计是基于齿轮的不完全啮合原理。

所谓不完全啮合，是指两个齿轮之间的啮合面并不完全相切，而是有一定的凸度或凹度。

这样设计的目的是为了减小齿轮啮合时的接触应力，提高传动效率和寿命。

在组合式不完全齿轮传动机构中，常见的齿轮组合方式有平面齿轮、斜齿轮和锥齿轮等。

平面齿轮是最常见的一种组合方式，它的齿轮轴线平行于传动方向。

斜齿轮是指齿轮轴线与传动方向之间存在一定的夹角，常用于需要改变传动方向的场合。

锥齿轮是指齿轮的齿轮轴线相交于一点，常用于大扭矩传递的场合。

组合式不完全齿轮传动机构的应用非常广泛。

在工业领域，它被广泛应用于各种机械设备中，如工作机床、输送机、印刷机等。

在交通运输领域，它被应用于汽车、火车等交通工具的传动系统中。

在家用电器领域，它被应用于洗衣机、风扇等家电产品中。

在航空航天领域，它被应用于飞机、卫星等航空器的传动系统中。

组合式不完全齿轮传动机构的设计和应用需要考虑多个因素。

首先是传动比的选择，传动比是指输入轴和输出轴的转速比。

传动比的选择需要根据具体的传动要求和工作条件来确定。

其次是齿轮的材料选择，齿轮需要具有足够的强度和硬度，以保证传动的可靠性和寿命。

此外，还需要考虑齿轮的润滑和冷却方式，以及传动机构的噪声和振动控制等问题。

组合式不完全齿轮传动机构是一种重要的机械传动装置，具有广泛的应用前景。

它通过齿轮的相互啮合来传递动力和扭矩，适用于各种机械设备和领域。

在设计和应用时，需要考虑多个因素，以保证传动的可靠性和性能。

相信随着科技的不断进步，组合式不完全齿轮传动机构将在各个领域发挥越来越重要的作用。

热收缩膜包装机的不完全齿轮机构
收缩机的齿轮机构不唯一，使用不同的齿轮，对应地功能也不相同，而不完全齿轮机构也是其中之一。

何为不完全齿轮机构？
不完全齿轮机构是由普通齿轮机构演变而得的一种间歇机构，如图(a)、（b)所示。

这种机构的主动轮上一般只有一个齿或几个齿，并根据运动时间或者停歇时间的要求，在从动轮上做出，与主动轮轮齿相啮合的轮齿的数目。

在从动轮停歇的过程中，两轮轮缘各有一个锁止弧, 以防止从动轮的游动，起定位作用。

在图所示的不完全齿轮机构中，当主动轮连续转动一周时，从动轮每次分别转过1/8周和1/4周。

不完全齿轮机构在每次启动和停止时，都会产生刚性的冲击。

因此，对于转速较高的不完全齿轮机构，可在两轮端面上分别装上瞬心线附加杆，使从动轮在启动时转速逐渐增大，在停止时又逐渐减小，从而避免发生过大的冲击。

不完全齿轮机构结构简单，制造方便，从动轮的运动时间和停歇时间的比例不受机构结构的限制。

没有瞬心线附加杆的不完全齿轮机构，从动件在转动开始和末了时冲击较大，故只宜用于低速轻载的场合。

以上就是有关不完全齿轮机构的介绍，收缩机瓦斯枪如何使用呢？如果客户想知道，您可以查看！。

齿轮系传动机构零件认识和组装实验遇到的问题及解决办法
齿轮系传动机构零件认识和组装实验中可能遇到的问题及解决办法，可以总结如下：
1. 问题：零件识别困难，无法准确辨认不同齿轮的型号和规格。

解决办法：可以参考齿轮的图纸和相关标识，确保每个齿轮的型号和规格准确无误。

亦可向导师或老师请教，以获得更清晰的零件识别方法。

2. 问题：齿轮组装时，齿轮啮合不良，齿轮轴不平行，或传动过程中出现噪音。

解决办法：首先，要确保每个齿轮的安装位置正确无误，轮齿与啮合的齿轮啮合面要充分接触。

其次，要使用合适的工具检查齿轮轴是否平行，在需要的情况下进行调整。

最后，可以逐个测试齿轮的转动情况，找出具体噪音产生的原因，并进行相应的调整。

3. 问题：组装过程中缺少必要的工具或设备。

解决办法：及时与实验室或相关负责人沟通，申请所需的工具或设备。

可以向指导教师或相关学术团队请教，寻求他们的帮助和支持。

4. 问题：传动机构零件有损坏或缺失。

解决办法：如果发现损坏或缺失的零件，及时与实验室负责人或指导教师沟通，寻求替换或修复的解决方案。

不可使用损坏或缺失的零件进行组装实验，以免影响实验结果和安全。

总之，在遇到问题时，要善于与实验室负责人、指导教师或同学及时沟通，寻求帮助和解决方案。

并严格按照实验的安全规范进行操作，确保实验的顺利进行。

江苏省徐州技师学院教案首页
课题：不完全齿轮机构及螺旋机构__________________________________教学目的、要求： 1 、了解常见的不完全齿轮机构的类型
2、知道不完全齿轮机构的应用____
_____教学重点、难点：重点-掌握不完全齿轮机构的工作原理
难点-对于不完全齿轮机构的运行方式的理解教学方法：绘图法，演示法，举例法，类比法，讲授法
参考书_____________________
__________________________授课执行情况及分析：
板书设计或授课提纲：
三．螺旋机构
1．螺纹的基本知识
螺纹的形成→旋向（左旋、右旋）→主要参数→类型及应用
2．螺旋机构概述
螺旋机构的组成：螺杆、螺母和机架
螺旋机构的工作原理：螺杆的转动（或螺母的
移动）转换为螺母的一
动（或螺杆的转动+移
动）
螺旋机构的分类：滑动螺旋机构、滚动螺旋机
构和静压螺旋机构（本节字
讲滑动螺旋机构）。
