不完全齿轮机构

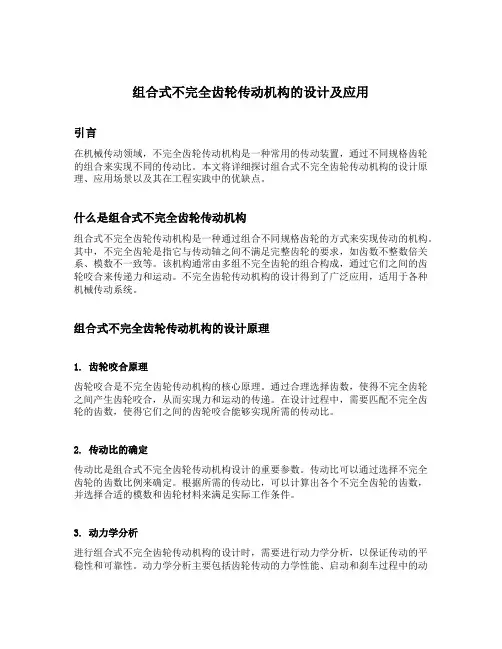

组合式不完全齿轮传动机构的设计及应用引言在机械传动领域，不完全齿轮传动机构是一种常用的传动装置，通过不同规格齿轮的组合来实现不同的传动比。

本文将详细探讨组合式不完全齿轮传动机构的设计原理、应用场景以及其在工程实践中的优缺点。

什么是组合式不完全齿轮传动机构组合式不完全齿轮传动机构是一种通过组合不同规格齿轮的方式来实现传动的机构。

其中，不完全齿轮是指它与传动轴之间不满足完整齿轮的要求，如齿数不整数倍关系、模数不一致等。

该机构通常由多组不完全齿轮的组合构成，通过它们之间的齿轮咬合来传递力和运动。

不完全齿轮传动机构的设计得到了广泛应用，适用于各种机械传动系统。

组合式不完全齿轮传动机构的设计原理1. 齿轮咬合原理齿轮咬合是不完全齿轮传动机构的核心原理。

通过合理选择齿数，使得不完全齿轮之间产生齿轮咬合，从而实现力和运动的传递。

在设计过程中，需要匹配不完全齿轮的齿数，使得它们之间的齿轮咬合能够实现所需的传动比。

2. 传动比的确定传动比是组合式不完全齿轮传动机构设计的重要参数。

传动比可以通过选择不完全齿轮的齿数比例来确定。

根据所需的传动比，可以计算出各个不完全齿轮的齿数，并选择合适的模数和齿轮材料来满足实际工作条件。

3. 动力学分析进行组合式不完全齿轮传动机构的设计时，需要进行动力学分析，以保证传动的平稳性和可靠性。

动力学分析主要包括齿轮传动的力学性能、启动和刹车过程中的动力学响应等。

通过合理设计齿轮参数和增加充分的咬合面积，可以提高机构的传动效率和运动精度。

组合式不完全齿轮传动机构的应用1. 汽车传动系统组合式不完全齿轮传动机构在汽车传动系统中得到广泛应用。

例如，在自动变速器中，通过组合不同规格的齿轮，实现不同的传动比，并使汽车在不同速度下保持较高的传动效率。

同时，组合式不完全齿轮传动机构还可以降低汽车传动系统的能量损失，提高整个传动系统的工作效率。

2. 工业机械在工业机械领域中，组合式不完全齿轮传动机构也得到了广泛应用。

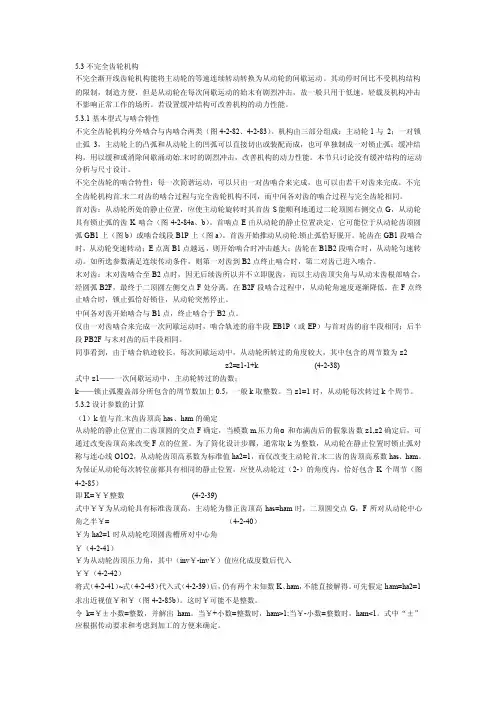

5.3不完全齿轮机构不完全渐开线齿轮机构能将主动轮的等速连续转动转换为从动轮的间歇运动。

其动停时间比不受机构结构的限制，制造方便，但是从动轮在每次间歇运动的始末有剧烈冲击，故一般只用于低速，轻载及机构冲击不影响正常工作的场所。

若设置缓冲结构可改善机构的动力性能。

5.3.1基本型式与啮合特性不完全齿轮机构分外啮合与内啮合两类（图4-2-82、4-2-83）。

机构由三部分组成：主动轮1与2；一对锁止弧3，主动轮上的凸弧和从动轮上的凹弧可以直接切出或装配而成，也可单独制成一对锁止弧；缓冲结构，用以缓和或消除间歇涌动始.末时的剧烈冲击，改善机构的动力性能。

本节只讨论没有缓冲结构的运动分析与尺寸设计。

不完全齿轮的啮合特性：每一次简谐运动，可以只由一对齿啮合来完成，也可以由若干对齿来完成。

不完全齿轮机构首.末二对齿的啮合过程与完全齿轮机构不同，而中间各对齿的啮合过程与完全齿轮相同。

首对齿：从动轮所处的静止位置，应使主动轮旋转时其首齿S能顺利地通过二轮顶圆右侧交点G，从动轮具有锁止弧的齿K啮合（图4-2-84a、b）。

首啮点E由从动轮的静止位置决定，它可能位于从动轮齿顶圆弧GB1上（图b）或啮合线段B1P上（图a）。

首齿开始推动从动轮.锁止弧恰好脱开。

轮齿在GB1段啮合时，从动轮变速转动；E点离B1点越远，则开始啮合时冲击越大；齿轮在B1B2段啮合时，从动轮匀速转动。

如所选参数满足连续传动条件，则第一对齿到B2点终止啮合时，第二对齿已进入啮合。

末对齿：末对齿啮合至B2点时，因无后续齿所以并不立即脱齿，而以主动齿顶尖角与从动末齿根部啮合，经圆弧B2F，最终于二顶圆左侧交点F处分离。

在B2F段啮合过程中，从动轮角速度逐渐降低。

在F点终止啮合时，锁止弧恰好锁住，从动轮突然停止。

中间各对齿开始啮合与B1点，终止啮合于B2点。

仅由一对齿啮合来完成一次间歇运动时，啮合轨迹的前半段EB1P（或EP）与首对齿的前半段相同；后半段PB2F与末对齿的后半段相同。

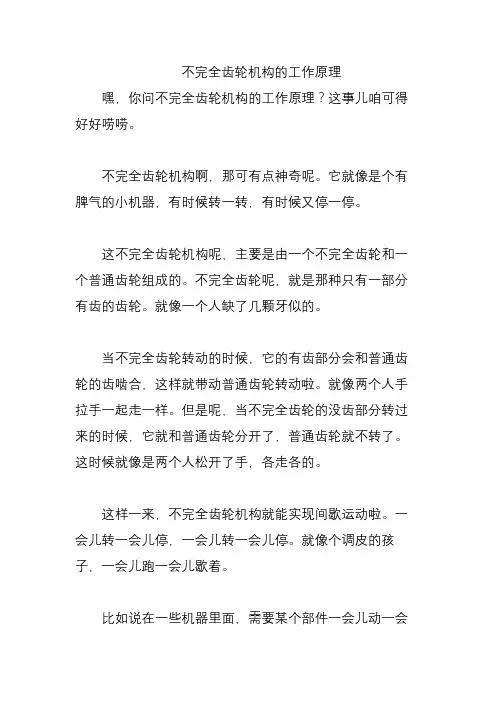

不完全齿轮机构的工作原理
嘿，你问不完全齿轮机构的工作原理？这事儿咱可得好好唠唠。

不完全齿轮机构啊，那可有点神奇呢。

它就像是个有脾气的小机器，有时候转一转，有时候又停一停。

这不完全齿轮机构呢，主要是由一个不完全齿轮和一个普通齿轮组成的。

不完全齿轮呢，就是那种只有一部分有齿的齿轮。

就像一个人缺了几颗牙似的。

当不完全齿轮转动的时候，它的有齿部分会和普通齿轮的齿啮合，这样就带动普通齿轮转动啦。

就像两个人手拉手一起走一样。

但是呢，当不完全齿轮的没齿部分转过来的时候，它就和普通齿轮分开了，普通齿轮就不转了。

这时候就像是两个人松开了手，各走各的。

这样一来，不完全齿轮机构就能实现间歇运动啦。

一会儿转一会儿停，一会儿转一会儿停。

就像个调皮的孩子，一会儿跑一会儿歇着。

比如说在一些机器里面，需要某个部件一会儿动一会
儿不动，这时候不完全齿轮机构就派上用场了。

它可以控制机器的运动节奏，让机器按照特定的规律工作。

而且啊，不完全齿轮机构还可以通过调整不完全齿轮的齿数、齿形等参数来改变运动的速度和间歇的时间。

就像调闹钟一样，可以根据需要把时间调快调慢。

哎呀，不完全齿轮机构的工作原理就是这么奇妙。

它虽然看起来有点奇怪，但是在很多地方都能发挥大作用呢。

下次你看到有机器一会儿动一会儿停，说不定就是不完全齿轮机构在工作哦。

加油吧！。

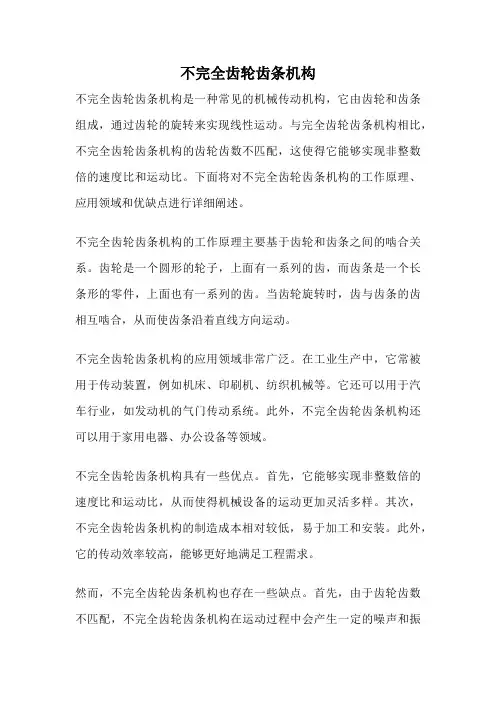

不完全齿轮齿条机构不完全齿轮齿条机构是一种常见的机械传动机构，它由齿轮和齿条组成，通过齿轮的旋转来实现线性运动。

与完全齿轮齿条机构相比，不完全齿轮齿条机构的齿轮齿数不匹配，这使得它能够实现非整数倍的速度比和运动比。

下面将对不完全齿轮齿条机构的工作原理、应用领域和优缺点进行详细阐述。

不完全齿轮齿条机构的工作原理主要基于齿轮和齿条之间的啮合关系。

齿轮是一个圆形的轮子，上面有一系列的齿，而齿条是一个长条形的零件，上面也有一系列的齿。

当齿轮旋转时，齿与齿条的齿相互啮合，从而使齿条沿着直线方向运动。

不完全齿轮齿条机构的应用领域非常广泛。

在工业生产中，它常被用于传动装置，例如机床、印刷机、纺织机械等。

它还可以用于汽车行业，如发动机的气门传动系统。

此外，不完全齿轮齿条机构还可以用于家用电器、办公设备等领域。

不完全齿轮齿条机构具有一些优点。

首先，它能够实现非整数倍的速度比和运动比，从而使得机械设备的运动更加灵活多样。

其次，不完全齿轮齿条机构的制造成本相对较低，易于加工和安装。

此外，它的传动效率较高，能够更好地满足工程需求。

然而，不完全齿轮齿条机构也存在一些缺点。

首先，由于齿轮齿数不匹配，不完全齿轮齿条机构在运动过程中会产生一定的噪声和振动。

其次，齿轮和齿条之间的啮合处容易磨损，需要定期维护和更换。

此外，不完全齿轮齿条机构的传动精度相对较低，不适用于一些对精度要求较高的场合。

为了克服不完全齿轮齿条机构的缺点，人们在实际应用中采用了一些改进措施。

例如，可以增加齿轮和齿条的啮合面积，减小啮合间隙，以提高传动精度。

此外，还可以采用高强度、耐磨损的材料制造齿轮和齿条，延长其使用寿命。

不完全齿轮齿条机构是一种常见的机械传动机构，通过齿轮的旋转来实现线性运动。

它在工业生产、汽车行业和家用电器等领域有着广泛的应用。

虽然不完全齿轮齿条机构存在一些缺点，但通过改进措施可以克服。

未来随着科技的发展，不完全齿轮齿条机构的应用前景将更加广阔。

不完全齿轮机构的特点1. 不完全齿轮机构概述不完全齿轮机构，这个名字听起来就像是机械界的“小秘密”，其实它在我们的日常生活中无处不在。

想象一下，手表的转动、洗衣机的咕噜声、甚至是你家里的玩具车，都有可能用到这东西。

说到这里，有些朋友可能会问，这不完全的“齿轮”到底是个啥意思？简单来说，就是那些没有完美啮合的齿轮，虽然有点小瑕疵，但用得好，绝对能创造奇迹！2. 不完全齿轮的特点2.1 结构简单，功能多样首先，不完全齿轮机构的结构简单得让人爱不释手。

这种设计的魅力在于，它能做到很多事，像个全能选手！比如在一些机器里，这种齿轮不仅可以传递动力，还能控制运动的方向，真的是一举多得。

谁说简单就不能出彩呢？这就像你小时候的拼图，虽然只是一块一块的，但拼在一起的时候却能变成一幅美丽的画。

2.2 灵活性强，适应性好接着，咱们来聊聊灵活性。

这种机构不拘一格，适应各种环境，简直就是机械界的“万金油”。

不管是在高温、低温还是潮湿的环境里，它都能轻松应对。

这就像你那个从不挑食的朋友，无论去到哪里都能找到适合自己的美食，真是个“食神”啊！所以说，不完全齿轮在很多行业里的应用，简直是如鱼得水。

3. 不完全齿轮的优势与劣势3.1 优势多多，值得信赖当然，谈到不完全齿轮，咱们得先说说它的优势。

首先，这种机构的制造成本相对较低，像是给你的钱包减了压。

而且，维护起来也方便，不用时刻盯着，给人一种“放心”的感觉。

而且，它的摩擦力小，运转平稳，降低了噪音，简直是邻居的“好朋友”！3.2 劣势也不少，得小心不过，话说回来，天下没有完美的东西。

不完全齿轮也有它的劣势，比如说，精度可能不如那些“完美齿轮”。

这就好比你吃了一块不太熟的牛排，虽然味道不错，但就是那种“心里没底”的感觉。

此外，它的传动效率有时候也会受到影响，这可就得多加注意了，免得“事倍功半”！4. 结语综上所述，不完全齿轮机构就像是一个生活中的“小帮手”，虽有小缺点，但只要用得当，绝对能给你带来意想不到的惊喜。

在各类机械中，常需要某些构件实现周期性的运动和停歇。

能够将主动件的连续运动转换成从动件有规律的运动和停歇的机构称为间歇运动机构。

而实现间歇运动的四种常用机构分别为：棘轮机构、槽轮机构、凸轮式间歇运动机构和不完全齿轮机构。

一、棘轮机构棘轮机构的类型很多，从工作原理上可分为轮齿啮合式和摩擦式棘轮机构；从结构上可分为外啮合式和内啮合式棘轮机构；从传动方向上分为单向（单动和双动）式和双向式棘轮机构。

棘轮机构是把摇杆的摆动转变为棘轮的间歇回转运动。

其优点轮齿式棘轮机构运动可靠，棘轮转角容易实现有级调节，但在工作过程中棘爪在齿面上滑行，齿尖易磨损并伴有噪音，同时为使棘爪能顺利落入棘轮槽，摇杆摆角应略大于棘轮转角，这样就不可避免地存在空程和冲击，在高速时尤其严重，所以常用在低速、轻载下实现间歇运动。

摩擦式棘轮机构传递运动平稳、无噪声，棘轮转角可作无级调节。

图1 单向轮齿啮合式棘轮但由于运动准确性差，不宜用于运动精度要求高的场合。

在工程实践中，棘轮机构常用于实现间歇送进（如牛头刨床）、止动（如起重和牵引设备中）和超越（如钻床中以滚子楔块式棘轮机构作为传动中的超越离合器，实现自动进给和快速进给功能）等场合。

图2 摩擦式棘轮二、槽轮机构槽轮机构又称马尔他机构或日内瓦机构，也是常用的间歇运动机构之一。

普通平面槽轮机构有外接式槽轮机构（图3）和内接式槽轮机构（图4）两种类型。

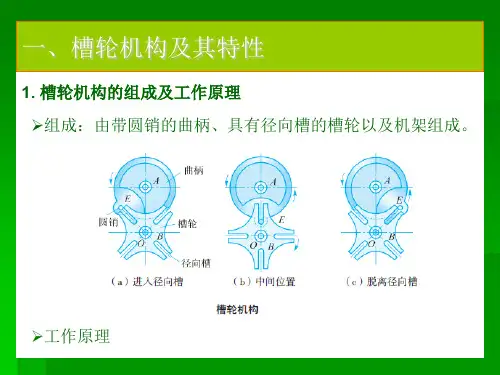

它主要是由带有均布的径向开口槽的槽轮２、带有圆柱销Ａ的拔盘１以及机架组成。

图3 外接式槽轮机构图4 内接式槽轮机构槽轮机构的工作过程是：主动拨盘１上的圆柱销Ａ进入槽轮２上的径向槽以前，拔盘上的凸锁止弧α将槽轮上的凹锁止弧β锁住，则槽轮静止不动。

当拔盘圆柱销Ａ进入槽轮径向槽时，凸、凹锁止弧刚好分离，圆柱销可以驱动槽轮转动。

当圆柱销脱离径向槽时，凸锁止弧又将凹锁止弧锁住，从而使槽轮静止不动。

因此，当主动拨盘作连续转动时，槽轮被驱动作单向的间歇转动。

外接式槽轮机构的主动拨盘１与槽轮２转向相反；内接式槽轮机构的主动拨盘１与槽轮２转向相同，且传动平稳、占空间小，槽轮停歇时间较短。

组合式不完全齿轮传动机构的设计及应用组合式不完全齿轮传动机构是一种常见的机械传动装置，广泛应用于各种机械设备中。

它由多个齿轮组合而成，通过齿轮的相互啮合来传递动力和扭矩。

本文将介绍该传动机构的设计原理以及应用范围。

我们来了解一下组合式不完全齿轮传动机构的设计原理。

该机构的设计是基于齿轮的不完全啮合原理。

所谓不完全啮合，是指两个齿轮之间的啮合面并不完全相切，而是有一定的凸度或凹度。

这样设计的目的是为了减小齿轮啮合时的接触应力，提高传动效率和寿命。

在组合式不完全齿轮传动机构中，常见的齿轮组合方式有平面齿轮、斜齿轮和锥齿轮等。

平面齿轮是最常见的一种组合方式，它的齿轮轴线平行于传动方向。

斜齿轮是指齿轮轴线与传动方向之间存在一定的夹角，常用于需要改变传动方向的场合。

锥齿轮是指齿轮的齿轮轴线相交于一点，常用于大扭矩传递的场合。

组合式不完全齿轮传动机构的应用非常广泛。

在工业领域，它被广泛应用于各种机械设备中，如工作机床、输送机、印刷机等。

在交通运输领域，它被应用于汽车、火车等交通工具的传动系统中。

在家用电器领域，它被应用于洗衣机、风扇等家电产品中。

在航空航天领域，它被应用于飞机、卫星等航空器的传动系统中。

组合式不完全齿轮传动机构的设计和应用需要考虑多个因素。

首先是传动比的选择，传动比是指输入轴和输出轴的转速比。

传动比的选择需要根据具体的传动要求和工作条件来确定。

其次是齿轮的材料选择，齿轮需要具有足够的强度和硬度，以保证传动的可靠性和寿命。

此外，还需要考虑齿轮的润滑和冷却方式，以及传动机构的噪声和振动控制等问题。

组合式不完全齿轮传动机构是一种重要的机械传动装置，具有广泛的应用前景。

它通过齿轮的相互啮合来传递动力和扭矩，适用于各种机械设备和领域。

在设计和应用时，需要考虑多个因素，以保证传动的可靠性和性能。

相信随着科技的不断进步，组合式不完全齿轮传动机构将在各个领域发挥越来越重要的作用。

热收缩膜包装机的不完全齿轮机构
收缩机的齿轮机构不唯一，使用不同的齿轮，对应地功能也不相同，而不完全齿轮机构也是其中之一。

何为不完全齿轮机构？
不完全齿轮机构是由普通齿轮机构演变而得的一种间歇机构，如图(a)、（b)所示。

这种机构的主动轮上一般只有一个齿或几个齿，并根据运动时间或者停歇时间的要求，在从动轮上做出，与主动轮轮齿相啮合的轮齿的数目。

在从动轮停歇的过程中，两轮轮缘各有一个锁止弧, 以防止从动轮的游动，起定位作用。

在图所示的不完全齿轮机构中，当主动轮连续转动一周时，从动轮每次分别转过1/8周和1/4周。

不完全齿轮机构在每次启动和停止时，都会产生刚性的冲击。

因此，对于转速较高的不完全齿轮机构，可在两轮端面上分别装上瞬心线附加杆，使从动轮在启动时转速逐渐增大，在停止时又逐渐减小，从而避免发生过大的冲击。

不完全齿轮机构结构简单，制造方便，从动轮的运动时间和停歇时间的比例不受机构结构的限制。

没有瞬心线附加杆的不完全齿轮机构，从动件在转动开始和末了时冲击较大，故只宜用于低速轻载的场合。

以上就是有关不完全齿轮机构的介绍，收缩机瓦斯枪如何使用呢？如果客户想知道，您可以查看！。

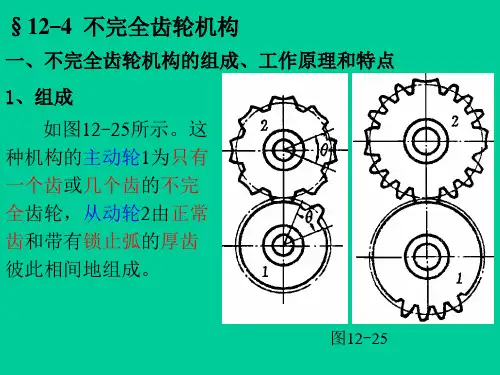

§12.4不完全齿轮机构第12章其他常用机构§12.4不完全齿轮机构1.不完全齿轮机构的工作原理和特点2.不完全齿轮机构的类型及应用• 1. 不完全齿轮机构的工作原理和特点–（1）不完全齿轮机构的工作原理•不完全齿轮是由渐开线齿轮演变而来的，区别在于轮齿不布满整个圆周。

•主动轮上只有一个或几个齿，其余部分为外凸锁止弧；而从动轮上有与主动轮轮齿相应的齿间和内锁止弧相间布置。

当主动轮作连续回转运动时，从动轮作间歇回转运动。

• 1. 不完全齿轮机构的工作原理和特点–（1）不完全齿轮机构的工作原理•机构在从动轮停歇期内，两轮轮缘各有锁止弧起定位作用，以防止从动轮的游动。

•主动轮上只有1个轮齿，从动轮上有8个齿，故主动轮转1转时，从动轮只转1/8转。

• 1. 不完全齿轮机构的工作原理和特点–（1）不完全齿轮机构的工作原理•主动轮上有4个齿，从动轮的圆周上具有四个运动段（各有4个齿）和四个停歇段。

主动轮转1转，从动轮转1/4转。

• 1. 不完全齿轮机构的工作原理和特点–（2）不完全齿轮机构的特点–1）优点•设计灵活，结构简单，制造容易，工作可靠，动停时间比可在较大范围内变化。

–2）缺点•加工复杂，在进入和退出啮合时速度有突变，引起刚性冲击，不适合高速转动。

•为了改善刚性冲击的缺点，可在主、从动轮上加一对瞬心线附加杆。

• 1. 不完全齿轮机构的工作原理和特点–（2）不完全齿轮机构的特点–瞬心线附加杆§12.4不完全齿轮机构1.不完全齿轮机构的工作原理和特点2.不完全齿轮机构的类型及应用• 2. 不完全齿轮机构的类型及应用–（1）不完全齿轮机构的类型单齿外啮合外啮合部分齿外啮合内啮合齿轮齿条• 2. 不完全齿轮机构的类型及应用–（2）不完全齿轮机构的应用–常用于多工位、多工序的自动机械或生产线上，实现工作台的间歇转位和进给运动。

–1）蜂窝煤饼压制机工作台•工作台7用五个工位来完成煤粉的填装、压制、退煤等动作，工作台需间歇转动，每次转动1/5转。
