1.齿轮相关参数计算基本参数：齿形角 α/°齿顶高系数h a*顶缝隙系数c*2010.25齿形角（弧度）0.3490661.1.标准齿轮计算模数m/m n齿数z1齿数z2分度圆直径d1/mm分度圆直径d2/mm 8100106800848齿顶圆d a齿根圆d f齿根高h f齿高h中心距a △h a*外啮合ha1ha2h f1h f2h1h20.0712148810101818内啮合ha1ha2h f1h f2h1h287.430291*********.4303基本参数：齿形角 α/°齿顶高系数h a*顶缝隙系数c*2010.25齿形角（弧度）0.3490661.2.高变位齿轮计算模数m/m n齿数z1齿数z2分度圆直径d1/mm分度圆直径d2/mm 810074800592齿顶圆d a齿根圆d f中心距a基圆直径d b△h a*外啮合ha1ha2h f1h f2h1h20.1020091246141810内啮合ha1ha2h f1h f2h1h21211.183932661817.1839基本参数：齿形角 α/°齿顶高系数h a*顶缝隙系数c*2010.25齿形角（弧度）0.349066invαt=0.0149041.3.1 角变位齿轮计算模数m/m n齿数z1齿数z2分度圆直径d1/mm分度圆直径d2/mm121510618012721.3.1 已知x 滚齿法加工齿顶圆d a齿根圆d f中心距a基圆直径d b△h a*外啮合ha1ha2h f1h f2h1h20.07121417.3626417.3626459926.3626426.3626y/y n0.946887△y0.053113内啮合ha1ha2h f1h f2h1h29.4545414.5454692118.4545423.5455y/y n0.7121217△y0.712122滚齿参数：h a、h f、h、d a、d f 。

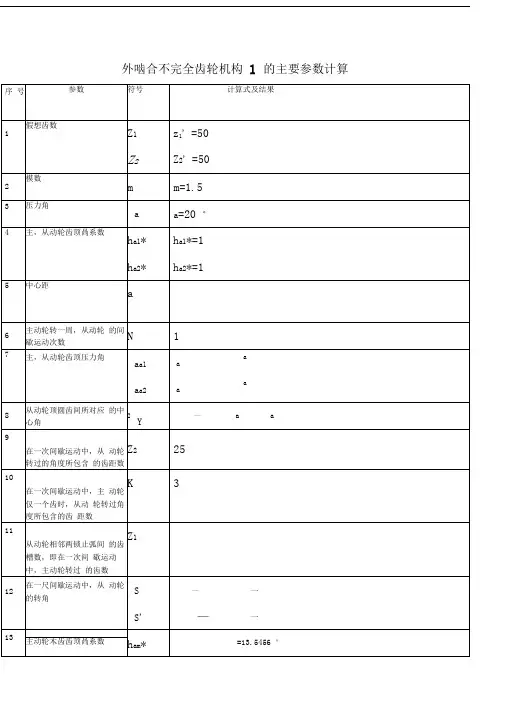

5.3不完全齿轮机构不完全渐开线齿轮机构能将主动轮的等速连续转动转换为从动轮的间歇运动。
其动停时间比不受机构结构的限制，制造方便，但是从动轮在每次间歇运动的始末有剧烈冲击，故一般只用于低速，轻载及机构冲击不影响正常工作的场所。
若设置缓冲结构可改善机构的动力性能。
5.3.1基本型式与啮合特性不完全齿轮机构分外啮合与内啮合两类（图4-2-82、4-2-83）。
机构由三部分组成：主动轮1与2；一对锁止弧3，主动轮上的凸弧和从动轮上的凹弧可以直接切出或装配而成，也可单独制成一对锁止弧；缓冲结构，用以缓和或消除间歇涌动始.末时的剧烈冲击，改善机构的动力性能。
本节只讨论没有缓冲结构的运动分析与尺寸设计。
不完全齿轮的啮合特性：每一次简谐运动，可以只由一对齿啮合来完成，也可以由若干对齿来完成。
不完全齿轮机构首.末二对齿的啮合过程与完全齿轮机构不同，而中间各对齿的啮合过程与完全齿轮相同。
首对齿：从动轮所处的静止位置，应使主动轮旋转时其首齿S能顺利地通过二轮顶圆右侧交点G，从动轮具有锁止弧的齿K啮合（图4-2-84a、b）。
首啮点E由从动轮的静止位置决定，它可能位于从动轮齿顶圆弧GB1上（图b）或啮合线段B1P上（图a）。
首齿开始推动从动轮.锁止弧恰好脱开。
轮齿在GB1段啮合时，从动轮变速转动；E点离B1点越远，则开始啮合时冲击越大；齿轮在B1B2段啮合时，从动轮匀速转动。
如所选参数满足连续传动条件，则第一对齿到B2点终止啮合时，第二对齿已进入啮合。
末对齿：末对齿啮合至B2点时，因无后续齿所以并不立即脱齿，而以主动齿顶尖角与从动末齿根部啮合，经圆弧B2F，最终于二顶圆左侧交点F处分离。
在B2F段啮合过程中，从动轮角速度逐渐降低。
在F点终止啮合时，锁止弧恰好锁住，从动轮突然停止。
中间各对齿开始啮合与B1点，终止啮合于B2点。
仅由一对齿啮合来完成一次间歇运动时，啮合轨迹的前半段EB1P（或EP）与首对齿的前半段相同；后半段PB2F与末对齿的后半段相同。
齿轮几何要素的名称、代号齿顶圆：通过圆柱齿轮轮齿顶部的圆称为齿顶圆，其直径用 d a 表示。
齿根圆：通过圆柱齿轮齿根部的圆称为齿根圆，直径用 d f 表示。
齿顶高：齿顶圆 d a 与分度圆d 之间的径向距离称为齿顶高，用 h a 来表示。
齿根高：齿根圆 d f 与分度圆 d 之间的径向距离称为齿根高，用 h f 表示。
齿顶高与齿根高之和称为齿高，以h 表示，即齿顶圆与齿根圆之间的径向距离。
以上所述的几何要素均与模数 m 、齿数z 有关。
齿形角：两齿轮圆心连线的节点Ｐ处，齿廓曲线的公法线（齿廓的受力方向）与两节圆的内公切线（节点P处的瞬时运动方向）所夹的锐角，称为分度圆齿形角，以α表示，我国采用的齿形角一般为20°。
传动比：符号i ，传动比i 为主动齿轮的转速n 1（r/min ）与从动齿轮的转速n 2（r/min ）之比，或从动齿轮的齿数与主动齿轮的齿数之比。
即i= n 1/n 2 = z 2/z 1中心距：符号a ，指两圆柱齿轮轴线之间的最短距离，即：a=(d 1+d 2)/2=m(z 1+z 2)/2齿轮几何参数计算压痕法是在被测齿轮的齿顶涂色后，使其在一张纸上滚动，这张纸上就留下了齿顶滚过的痕迹，根据压痕作出齿顶线的延长线及辅助线，然后用量角器测量出齿向角度，该角即为齿轮齿顶处的螺旋角β，然后再根据齿轮其它几何参数，计算出齿轮分度圆处的螺旋角β。
1) 什么是「模数」？模数表示轮齿的大小。
R模数是分度圆齿距与圆周率（π）之比,单位为毫米(mm)。
除模数外,表示轮齿大小的还有ＣＰ（周节：Circular pitch）与ＤＰ（径节：Diametral pitch）。
【参考】齿距是相邻两齿上相当点间的分度圆弧长。
2) 什么是「分度圆直径」？分度圆直径是齿轮的基准直径。
决定齿轮大小的两大要素是模数和齿数、分度圆直径等于齿数与模数(端面)的乘积。
过去,分度圆直径被称为基准节径。
最近,按ISO标准,统一称为分度圆直径。
常用齿轮参数计算1. 模数（Module）齿轮的模数是指齿轮齿廓曲线的尺度大小，也是齿轮的基本参数。
模数的计算公式为：模数=齿轮的分度圆直径/齿数2. 齿数（Number of Teeth）齿数是指齿轮上齿的数量，常用的齿数有12、16、20、24、32、36等。
齿数的计算公式为：齿数=圆周长/圆周上每度对应的弧长3. 压力角（Pressure Angle）压力角是齿轮接触线与法线之间的夹角，决定了齿轮的齿廓曲线。
常用的压力角有20度和14.5度两种，一般选择20度为常用齿轮的压力角。
压力角的计算公式为：压力角=tan(-1)(基圆半径/分度圆半径)4. 齿宽（Face Width）齿宽是指齿轮齿廓的宽度，也是齿轮接触线的宽度。
齿宽的计算公式为：齿宽=π×模数5. 齿顶高（Addendum）齿顶高是指齿轮齿顶圆与齿廓的距离，常用的齿顶高为模数的1.25倍。
齿顶高的计算公式为：齿顶高=1.25×模数6. 齿根高（Dedendum）齿根高是指齿轮齿根圆与齿廓的距离，常用的齿根高为模数的1.25倍。
齿根高的计算公式为：齿根高=1.25×模数7. 齿根圆半径（Root Radius）齿根圆半径是指齿轮齿根圆的半径大小，一般取为齿宽的1/2、齿根圆半径的计算公式为：齿根圆半径=齿宽/2以上是常用齿轮参数的计算方法，对于齿轮的设计和选择有着重要的指导意义。
在实际应用中，还需考虑齿轮的强度、传动比、齿轮的重量和制造成本等因素，综合进行综合考虑和优化设计。
齿轮参数的准确计算将为齿轮的性能和使用寿命提供保障。
