3.2 起动机控制电路故障检修

汽车启动电路故障排查与修复方法汽车的启动电路是保证车辆正常启动的重要部分。

然而，由于各种原因，启动电路可能会出现故障，导致车辆无法启动。

本文将为您介绍一些常见的汽车启动电路故障排查与修复方法，希望对您有所帮助。

一、电池故障的排查与修复电池是汽车启动电路的核心组成部分，如果电池出现问题，将导致汽车无法正常启动。

首先，我们可以通过以下步骤来排查电池故障：1.检查电池电压：使用万用表或电压表测量电池的电压，正常电压应在12V左右。

如果电压过低，可能是电池电量不足，需要充电或更换电池。

2.检查电池连接：确保电池的两端和接线端子紧密连接，并无松动或腐蚀。

如有松动或腐蚀，应清洗或紧固。

3.检查电池腐蚀：如果电池端子发生腐蚀，可使用腐蚀清洗剂清洗，并涂抹防腐膏以防止再次腐蚀。

如果以上排查方法无效，可能需要更换电池。

二、起动机故障的排查与修复起动机是汽车启动电路的另一个重要组成部分。

如果发生起动机故障，车辆将无法启动。

以下是排查起动机故障的方法：1.检查电机是否能够正常运转：使用保险丝桥接大电流传输线和起动机电机线端子，将电池正极与起动机正极相连接。

如果起动机无法运转，可能需要更换起动机。

2.检查起动机传动齿轮是否卡顿：检查发动机尾部的传动齿轮是否被卡住或卡顿。

如果有卡顿现象，可能需要修复传动齿轮或更换零部件。

3.检查起动机继电器：起动机继电器在电路中起到开关作用，如果继电器故障，将无法传输电流给起动机。

可通过观察继电器是否发热或发出嗡嗡声判断是否需要更换继电器。

三、点火系统故障的排查与修复点火系统是汽车启动过程中的另一个重要部分，它负责产生火花点燃混合气体。

以下是排查点火系统故障的方法：1.检查点火线圈：使用万用表测量点火线圈的电阻，确保其工作正常。

如果电阻值超出正常范围，可能需要更换点火线圈。

2.检查点火塞：检查点火塞是否清洁、电极间距是否正确。

如有需要，清洁或更换点火塞。

3.检查点火模块：点火模块负责控制点火脉冲，如出现故障，将影响点火效果。

姓名：日期：
学习领域：汽车电气构造与维修
班级：成绩：
学习情境：3起动系统检修
学号：
子情境：3.2起动系统电路检修
学习情
一辆桑塔纳2000型轿车，采用QD1225起动机，接通点火开关起动后，境描述
放松点火开关，起动机的驱动齿轮与发动机飞轮齿圈仍然啮合，导致起动
机一直处于高速运转状态。

根据故障现象，可以判断是起动系统控制电路
故障，并且需要对起动系统线路和起动机进行检修。

上述情况是汽车起动
系统的常见故障之一，起动系统还有很多常见故障，如何对故障进行排除
呢？
一、咨询

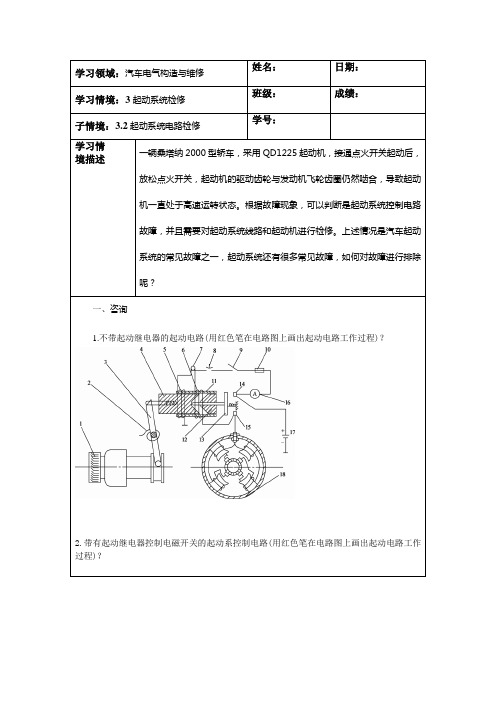

1.不带起动继电器的起动电路(用红色笔在电路图上画出起动电路工作过程)？
2.带有起动继电器控制电磁开关的起动系控制电路(用红色笔在电路图上画出起动电路工作过程)？
3.带组合继电器的起动电路(用红色笔在电路图上画出起动电路工作过程)？
二、计划和决策
制定人员分工选择仪器设备制定故障诊断计划组号
组长
组员
三、实施
1.下图是桑塔纳起动电路，在图中画出起动系的工作电路，并完成下列作务？
(1)测量蓄电池的电压( )。

(2)测量点火开关的工作状态，并填写下表：
15接线柱50接线柱P接线柱X接线柱档位30接线
柱
I
II
(3)测量起动机50接线柱的电压值( )。

四、检查(各工作小组检查故障是否排除？有无损坏东西？纠正不规范的操作。

)
五、评估。

起动机常见故障的诊断与排除
1、起动机不转
故障现象：蓄电池电量充分，导线连接正常，接通点火开关后起动机不转。

故障部位：起动机、组合继电器和连接导线与开关等。

排解方法：
（1）检查导线的连接状况，开关的工作状况。

（2）推断故障在起动机还是在组合继电器：用导线短接起动机电磁开关上的两接线柱，起动发动机，假如起动机运转，故障在组合继电器；若电动机不转，故障在起动机。

（3）推断故障在电动机还是在电磁开关：用导线短接起动机上两主接线柱，假如电动机运转，故障在电磁开关，否则。

故障在电动机。

起动机不运转推断步骤
2、起动机运转无力
故障现象：起动机转动缓慢无力，带动发动机困难或接通起动开关后，起动机只有“卡嗒”一声并不转动。

故障部位：蓄电池、点火开关、起动机和连接导线等。

检查内容：
l 蓄电池电量、导线连接状况
l 电磁开关主触点的接触状况
l 电磁开关的工作状况
3、起动机空转
故障现象：接通起动开关，起动机空转。

检查内容：
起动机主开关接触盘行程，若过短，则造成电磁开关提前接触，会听到稍微的摩擦声。

驱动齿轮或飞轮齿圈是否严峻磨损，打滑。

单向离合器是否有打滑现象。

归纳起动机的常见故障及检修方法《归纳起动机的常见故障及检修方法》引言：归纳起动机是一种常见的吊装设备，用于起动大型机械设备，如起重机、电动机等。

然而，由于长期使用或操作不当，归纳起动机可能会出现故障。

本文将介绍一些常见的故障，并提供相应的检修方法，以帮助用户解决问题。

1. 电源故障：故障表现：归纳起动机无法启动或停止工作。

检修方法：- 检查电源线路是否连接良好，插头是否松动。

- 测量电源电压，确保它符合归纳起动机的要求。

- 检查起动机控制开关和保险丝，确保它们正常工作。

2. 电机故障：故障表现：起动机无法旋转或无法保持稳定的工作。

检修方法：- 检查电机是否受到堵塞或过载。

- 检查电机绕组是否接触良好，是否有短路或接地现象。

- 检查电机轴承是否润滑良好，是否需要更换。

3. 配电柜故障：故障表现：起动机无法启动或无法正常工作。

检修方法：- 检查配电柜中的断路器、继电器和保险丝，确保它们正常工作。

- 清洁配电柜内部，去除可能导致电气故障的灰尘或杂物。

4. 操控装置故障：故障表现：起动机操控失灵。

检修方法：- 检查操控装置的按钮、开关和指示灯，确保它们的接触良好。

- 检查操控装置的连线，排除可能的接触不良或线路短路问题。

5. 传感器故障：故障表现：起动机无法检测到正确的工作状态。

检修方法：- 检查传感器的安装位置和连接线路，确保其正确安装。

- 清洁或更换传感器，以保证其正常工作。

- 调整传感器的灵敏度，以适应实际工作环境。

结论：归纳起动机的故障诊断和检修需要综合考虑多个因素。

以上列举了一些常见的故障及相应的检修方法，但实际情况可能会有所不同。

如果遇到无法解决的问题，建议联系专业的维修人员进行维修，以确保设备的安全和正常运行。

汽车起动机故障排查与修复方法随着汽车的普及和使用频率的增加，很多车主们经常会遇到汽车起动机故障的问题。

起动机是汽车发动机的重要组成部分，它的正常工作直接影响着车辆的启动能力和行驶安全。

本文将介绍几种常见的汽车起动机故障，并提供相应的排查和修复方法，以供大家参考。

一、无法启动当汽车按下启动按钮或者转动钥匙时，无法听到起动机的工作声音，汽车无法启动，可能存在以下几种故障原因：1. 电源供应故障：首先需要检查电瓶的电压是否稳定，电瓶是否正常充电，电瓶电量是否充足。

如果电瓶电量较低，可以使用其他车辆进行启动辅助，或者使用专用的电瓶充电器进行充电。

2. 异常继电器：起动机的启动过程是通过继电器来实现的，如果继电器出现故障，起动机就无法正常工作。

检查继电器线路是否连接紧固，是否受损或老化，如有问题需及时更换。

3. 起动机线路故障：检查起动机线路是否完好无损，起动机线圈是否短路或开路。

可以通过使用万用表进行线路测试，找出故障点并进行修复或更换。

二、起动机异常响声当汽车启动时，起动机发出异常的响声，可能存在以下几种故障原因：1. 齿轮磨损：起动机内部的齿轮组件会随着使用时间的增加而磨损，导致起动机工作时发出异常的金属摩擦响声。

此时，需要将起动机拆解检查，更换磨损的部件。

2. 绕组松动：起动机的绕组在工作时会受到振动和冲击，如果绕组松动，或绕组固定螺栓松动，就会导致起动机发出嘎吱嘎吱的响声。

此时，需要紧固螺栓或者更换绕组。

3. 起动机钢珠断裂：起动机内部的钢珠在长时间使用后可能会断裂，导致起动机工作时发出异常咔咔的响声。

此时需要更换钢珠并进行必要的维护和调整。

三、起动机工作不稳定在起动机工作时，车辆无法连续启动，或者启动过程中起动机工作不稳定，可能存在以下几种故障原因：1. 钥匙开关故障：对于使用钥匙启动的汽车，钥匙开关质量不良或老化导致的接触不良，会使得起动机无法持续工作。

此时，需要更换合适的钥匙开关组件。

2. 碳刷磨损：起动机内部的碳刷随着使用时间的增加会磨损，导致起动机无法持续工作。

姓名：日期：学习领域：汽车电气构造与维修班级：成绩：学习情境：3起动系统检修学号：子情境：3.2起动系统电路检修学习情一辆桑塔纳2000型轿车，采用QD1225起动机，接通点火开关起动后，境描述放松点火开关，起动机的驱动齿轮与发动机飞轮齿圈仍然啮合，导致起动机一直处于高速运转状态。

根据故障现象，可以判断是起动系统控制电路故障，并且需要对起动系统线路和起动机进行检修。

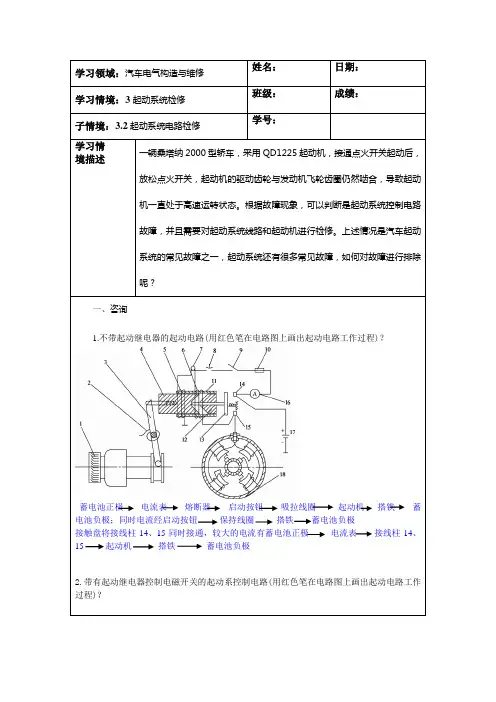

上述情况是汽车起动系统的常见故障之一，起动系统还有很多常见故障，如何对故障进行排除呢？一、咨询1.不带起动继电器的起动电路(用红色笔在电路图上画出起动电路工作过程)？蓄电池正极电流表熔断器启动按钮吸拉线圈起动机搭铁蓄电池负极；同时电流经启动按钮保持线圈搭铁蓄电池负极接触盘将接线柱14、15同时接通，较大的电流有蓄电池正极电流表接线柱14、15 起动机搭铁蓄电池负极2.带有起动继电器控制电磁开关的起动系控制电路(用红色笔在电路图上画出起动电路工作过程)？1. 发动机起动时将点火开关3旋至起动挡位，起动继电器线圈2通电，电流由蓄电池正极→主接线柱4→电流表→点火开关起动触点→起动继电器的点火开关接线柱→起动继电器线圈2→搭铁→蓄电池负极，起动继电器触点1闭合，接通电磁开关电路。

电磁开关的电流由蓄电池正极→主接线柱4→起动继电器的蓄电池接线柱→起动继电器触点1→起动继电器的起动机接线柱→电磁开关接线柱9→吸引线圈13→导电片7→主接线柱5→起动机→搭铁→蓄电池负极；同时电流由电磁开关接线柱9经保持线圈14回到蓄电池负极。

两个线圈的电流同方向产生合成电磁力将电磁铁心15吸入，在起动机缓慢转动之下，拨叉19推出滚柱式离合器20，使驱动齿轮21 柔和地啮入飞轮齿环。

2. 驱动齿轮啮合一半时当齿轮啮合约一半时，电磁铁心15顶动活动杆11而移至极限位置，此时齿轮已全部啮合好，接触盘10同时将辅助接线柱6 和主接线柱4、5相继接通，于是起动机在短接点火线圈附加电阻线23的条件下产生起动转矩，将发动机起动。

简述起动机不工作故障诊断方法起动机不工作是汽车常见的故障之一，而正确的故障诊断方法可以帮助我们快速找到问题所在并解决。

本文将从简述起动机不工作的原因入手，逐步深入探讨故障诊断方法，并总结个人观点和建议。

1. 起动机不工作的原因起动机不工作的原因多种多样，主要包括电路故障、起动机本身故障和机械传动故障。

在遇到这种情况时，首先我们需要检查电瓶、电路和起动机本身是否存在故障。

1.1 电瓶是否正常电瓶是汽车起动的能量来源，如果电瓶电量不足或者电瓶老化导致输出功率不够，就会影响起动机的正常工作。

1.2 电路是否通畅汽车起动机的工作需要依赖电路，如果电路有短路、断路、接触不良等问题，就会导致起动机无法正常工作。

1.3 起动机本身是否故障起动机内部的电机、齿轮和接线等部件如果损坏或者老化，也会导致起动机不工作。

1.4 机械传动是否顺畅起动机通过齿轮传动与发动机连通，如果传动部件损坏或者卡死，也会影响起动机的正常工作。

2. 起动机不工作故障诊断方法在确定起动机不工作的原因后，下面将介绍一些常见的故障诊断方法。

2.1 电瓶测试通过电瓶测试仪对电瓶进行测试，查看电压和电流是否正常，以确定电瓶是否存在故障。

2.2 电路检查使用万用表对汽车电路进行检查，排除短路、断路、接触不良等问题，保证电路通畅。

2.3 起动机检测对起动机进行电机、齿轮和接线的检测，确认起动机本身是否存在故障，需要修复或更换部件。

2.4 机械传动检查检查起动机与发动机之间的传动部件，确保传动顺畅，及时清洁和润滑传动部件。

3. 个人观点和建议在面对起动机不工作的故障时，我们需要有一套完整的故障诊断方法，以便快速找出问题所在。

定期对电瓶、电路和起动机进行检查和维护，可以有效预防起动机不工作的故障发生。

总结回顾：起动机不工作的故障可能由电瓶、电路、起动机本身或机械传动故障引起。

我们可以通过电瓶测试、电路检查、起动机检测和机械传动检查等方法来诊断故障，并及时进行维修和保养，以保证起动机的正常工作。

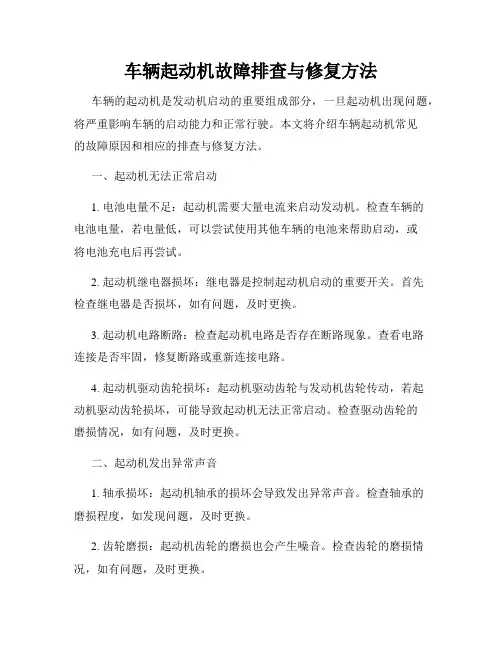

车辆起动机故障排查与修复方法车辆的起动机是发动机启动的重要组成部分，一旦起动机出现问题，将严重影响车辆的启动能力和正常行驶。

本文将介绍车辆起动机常见的故障原因和相应的排查与修复方法。

一、起动机无法正常启动1. 电池电量不足：起动机需要大量电流来启动发动机。

检查车辆的电池电量，若电量低，可以尝试使用其他车辆的电池来帮助启动，或将电池充电后再尝试。

2. 起动机继电器损坏：继电器是控制起动机启动的重要开关。

首先检查继电器是否损坏，如有问题，及时更换。

3. 起动机电路断路：检查起动机电路是否存在断路现象。

查看电路连接是否牢固，修复断路或重新连接电路。

4. 起动机驱动齿轮损坏：起动机驱动齿轮与发动机齿轮传动，若起动机驱动齿轮损坏，可能导致起动机无法正常启动。

检查驱动齿轮的磨损情况，如有问题，及时更换。

二、起动机发出异常声音1. 轴承损坏：起动机轴承的损坏会导致发出异常声音。

检查轴承的磨损程度，如发现问题，及时更换。

2. 齿轮磨损：起动机齿轮的磨损也会产生噪音。

检查齿轮的磨损情况，如有问题，及时更换。

3. 弹簧阻尼片松动：起动机内部的阻尼片松动也可能引发噪音。

检查阻尼片的固定情况，如有松动，进行修复。

三、起动机无法自动断电1. 起动机电磁铁失效：起动机的电磁铁用于控制起动机的进出齿轮。

若电磁铁失效，可能导致起动机无法自动断电。

检查电磁铁的工作情况，如有问题，更换电磁铁。

2. 起动机启动回路故障：起动机启动回路包括电磁铁、起动机继电器、点火开关等。

检查启动回路是否存在故障，修复故障或更换相应零部件。

3. 发动机主电路故障：发动机主电路故障也可能导致起动机无法自动断电。

检查主电路是否存在故障，修复故障或更换相应零部件。

四、起动机启动困难1. 起动机碳刷磨损：起动机碳刷是起动机的重要部件，负责传递电流。

若碳刷磨损，可能导致起动机启动困难。

检查碳刷的磨损情况，如有问题，及时更换。

2. 起动机绕组故障：起动机绕组故障也可能导致启动困难。

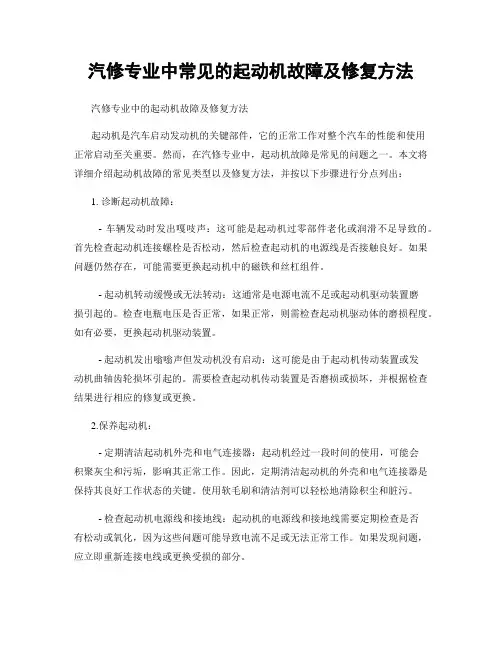

汽修专业中常见的起动机故障及修复方法汽修专业中的起动机故障及修复方法起动机是汽车启动发动机的关键部件，它的正常工作对整个汽车的性能和使用正常启动至关重要。

然而，在汽修专业中，起动机故障是常见的问题之一。

本文将详细介绍起动机故障的常见类型以及修复方法，并按以下步骤进行分点列出：1. 诊断起动机故障：- 车辆发动时发出嘎吱声：这可能是起动机过零部件老化或润滑不足导致的。

首先检查起动机连接螺栓是否松动，然后检查起动机的电源线是否接触良好。

如果问题仍然存在，可能需要更换起动机中的磁铁和丝杠组件。

- 起动机转动缓慢或无法转动：这通常是电源电流不足或起动机驱动装置磨损引起的。

检查电瓶电压是否正常，如果正常，则需检查起动机驱动体的磨损程度。

如有必要，更换起动机驱动装置。

- 起动机发出嗡嗡声但发动机没有启动：这可能是由于起动机传动装置或发动机曲轴齿轮损坏引起的。

需要检查起动机传动装置是否磨损或损坏，并根据检查结果进行相应的修复或更换。

2.保养起动机：- 定期清洁起动机外壳和电气连接器：起动机经过一段时间的使用，可能会积聚灰尘和污垢，影响其正常工作。

因此，定期清洁起动机的外壳和电气连接器是保持其良好工作状态的关键。

使用软毛刷和清洁剂可以轻松地清除积尘和脏污。

- 检查起动机电源线和接地线：起动机的电源线和接地线需要定期检查是否有松动或氧化，因为这些问题可能导致电流不足或无法正常工作。

如果发现问题，应立即重新连接电线或更换受损的部分。

3. 更换起动机：- 如果起动机经过详尽的故障诊断后无法修复，那么更换起动机可能是最好的解决办法。

在更换起动机之前，请确保选择与汽车制造商规定的型号相匹配的起动机，并确保使用正确的工具和步骤进行替换。

4. 预防措施：- 使用合适的油品和润滑剂：汽车起动机内部的零部件需要适当的润滑以确保其正常工作。

因此，请始终使用汽车制造商推荐的合适油品和润滑剂，并遵循建议的更换间隔。

- 检查电瓶状态：电瓶的电压和健康状况是起动机能否正常工作的关键。

起动系线路检测与故障诊断教案1. 概述起动系线路检测与故障诊断是汽车维修中非常重要的一部分内容。

起动系线路是汽车动力系统中的关键之一，负责启动发动机并提供电力给其他电气设备。

因此，及时准确地检测起动系线路的问题，并进行故障诊断和修复，是确保汽车正常运行的关键所在。

本教案旨在介绍起动系线路检测与故障诊断的基本步骤和方法，帮助维修技术人员提高故障诊断的准确性和效率。

2. 起动系线路的常见故障及其检测方法2.1 起动线路断路故障当起动线路发生断路故障时，发动机无法启动。

此时，需要进行以下检测步骤：•使用万用表测量起动电流。

通常，起动电流的正常范围应在100-200安培之间。

如果电流值为0或极小，则可能存在断路故障。

•检查起动线路是否有明显的断裂。

使用万用表的电阻测量功能进行断路点的定位。

2.2 起动线路短路故障当起动线路发生短路故障时，电流会异常增大，导致电池过载，发动机无法启动甚至可能引发火灾。

以下是短路故障的检测方法：•使用万用表测量起动电流。

如果电流异常增大，超过正常范围，可能存在短路故障。

•观察电池表面是否有异常的热量或熔化迹象，判断起动线路是否存在短路现象。

•使用万用表的电阻测量功能，检查起动线路各部件之间是否有短路。

3. 起动系线路故障诊断方法当起动系线路出现故障时，需要进行故障诊断以确定具体故障点，并进行相应修复。

以下是常用的故障诊断方法：3.1 观察法观察发动机启动的表现，如是否有启动声音，是否有烟雾排放等，可以初步判断起动系线路的故障范围。

3.2 使用故障诊断仪器使用故障诊断仪器对起动系线路进行检测，可以更加准确地确定故障点。

常用的故障诊断仪器包括电压表、电流表、电路扫描仪等。

3.3 检查连接件和插座检查起动线路的连接件和插座是否紧固，是否有松动或腐蚀现象。

松动或腐蚀的连接件可能导致电流传导不良或断路故障。

3.4 检查电池及电池线路电池是起动系线路的重要组成部分，检查电池及其连接线路的状态，包括电池电压、电解液水平以及电池线路的连接状态。

车辆起动系统的故障诊断和维修方法车辆起动系统是汽车引擎正常工作的关键部件之一。

它包括了起动电机、起动开关、电瓶以及相应的线路连接等。

当车辆起动系统出现故障时，车辆无法启动，给我们的出行带来了不便。

因此，了解车辆起动系统的故障诊断和维修方法是非常重要的。

首先，我们来讨论起动电机故障的诊断和维修方法。

起动电机是启动汽车引擎的关键部件，一旦出现故障，车辆将无法启动。

常见的起动电机故障包括电机转动不起来、转速慢或转速过快等。

当遇到这些问题时，我们可以先检查电瓶电压是否正常，如果电瓶电压低于规定值，可以通过充电来解决问题。

如果电瓶电压正常，那么可能是起动电机本身出现了故障，需要进行检修或更换。

其次，起动开关故障也是常见的起动系统问题。

起动开关是控制起动电机启动和停止的开关，如果出现故障，会导致车辆无法启动。

当车辆无法启动时，我们可以先检查起动开关是否松动或损坏，如果有问题，可以进行更换。

此外，起动开关的线路连接也需要检查，确保连接牢固，没有松动或腐蚀。

另外，电瓶故障也是导致车辆起动系统故障的常见原因之一。

电瓶是车辆起动系统的能量来源，如果电瓶电量不足或损坏，会导致车辆无法启动。

当遇到车辆无法启动的情况时，我们可以通过测量电瓶电压来判断电瓶是否正常。

如果电瓶电压低于规定值，可以通过充电或更换电瓶来解决问题。

此外，还需要检查电瓶的线路连接是否正常，确保没有松动或腐蚀。

除了以上几种常见的故障，还有一些其他可能导致车辆起动系统故障的原因，如线路连接不良、保险丝烧断等。

对于这些问题，我们可以通过检查线路连接是否牢固，更换烧断的保险丝来解决。

同时，还可以借助专业的汽车维修设备进行故障诊断，以快速准确地找出起动系统故障的原因。

总结起来，车辆起动系统的故障诊断和维修方法是多方面的。

在遇到起动系统故障时，我们可以先检查起动电机、起动开关和电瓶等关键部件是否正常，然后再进行线路连接的检查。

如果以上方法无法解决问题，可以寻求专业的汽车维修技师的帮助。

起动机的故障检测和维修方法：电磁开关有故障：电磁开关的常见故障一般是电磁开关线圈有烧坏的迹象。

起动机的故障诊断方法是：将电磁开关接通时，用欧姆表测量蓄电池的输出端与起动机开关之间是否有断路或接触不良。

如果有上述情况，则更换蓄电池或并联电源；或者用一根导线将蓄电池的正极与起动机开关的“电池”端子连接起来，如果起动机有动作，则说明起动机开关接触不良，应进行修理；如果仍然没有动作，则可能是电磁开关线圈短路。

电枢移动：如果电磁开关有动作，但起动机不转，可以判断为电枢移动。

此时，应检查气缸盖与起动机大端盖之间的螺栓是否松动，以及起动机是否过重。

如果螺栓松动或起动机过重，应重新拧紧螺栓或更换较轻的起动机。

齿轮移位：如果电枢移动或电磁开关没有动作，可以判断为齿轮移位。

此时，应检查气缸盖与起动机大端盖之间的纸垫是否完好无损，以及齿轮是否弯曲。

如果纸垫损坏或齿轮弯曲，应更换纸垫或齿轮。

轴承移位：如果齿轮移位或电磁开关没有动作，可以判断为轴承移位。

此时，应检查轴承是否松动或损坏。

如果轴承松动，应重新拧紧轴承；如果轴承损坏，应更换轴承。

电刷磨损严重：如果轴承没有移位或电磁开关没有动作，可以判断为电刷磨损严重。

此时，应检查电刷是否磨损严重或电刷弹簧是否损坏。

如果电刷磨损严重或电刷弹簧损坏，应更换电刷或电刷弹簧。

励磁绕组断路：如果电刷没有磨损严重或电磁开关没有动作，可以判断为励磁绕组断路。

此时，应检查励磁绕组是否断路。

如果励磁绕组断路，应重新绕制励磁绕组。

整流子表面烧蚀严重：如果励磁绕组没有断路或电磁开关没有动作，可以判断为整流子表面烧蚀严重。

此时，应检查整流子表面是否烧蚀严重。

如果整流子表面烧蚀严重，应研磨整流子表面；如果无法研磨，则应更换新的整流子。
