三、起动机的型号
起动机型号QDY1225
额定电压为12V,功率为1~2KW第二 次设计,变型代号为5的永磁型起动机
3.2 直流电动机
在现代汽车中,普遍采用电力起动,它以蓄 电池为电源,以直流电动机为动力,通过传 动装置和控制机构进行工作。它在工作时有 两个显著特点:
一是扭矩大; 二是工作时间短。
传动中心距较大,受起动机结构限制,减 速比不能太大,只用于小功率起动机。
内啮合减速机构
驱动齿轮仍需 要拨叉拨动进 入啮合。
传动中心距较小,可有较大的减速比,故适 用于较大功率的起动机。
行星齿轮啮合减速机构
输出轴与电枢轴 同心、同旋向, 电枢轴无径向载 荷,整机尺寸减 小,只在结构上 增加了行星齿轮 减速机构。

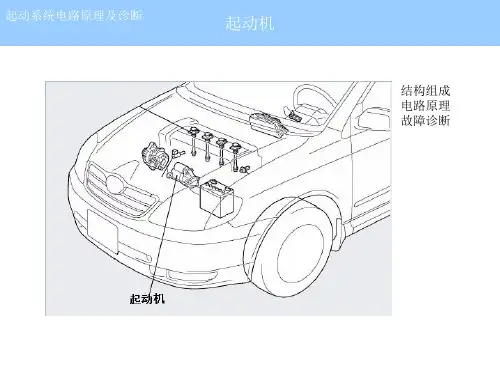

一、起动机的构造
一、起动机的构造
一、起动机的构造

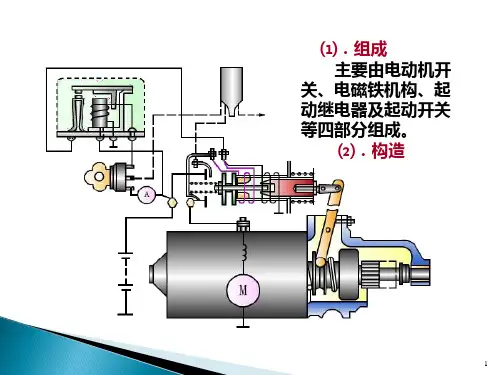

起动机示意图
二、起动机的分类
1、按直流 电动机励磁 方式分类:
电磁式 永磁式
二、起动机的分类
2、按传动机构的方式分类:
(1)强制啮合式
拨叉将驱动齿轮 推出,强制啮入飞轮 齿圈,即使发生两齿 端面相顶,拨叉仍强 行移动。适合中小功 率发动机。
(3)齿轮移动式
在电枢移动式发展 起来的。靠电磁开 关推动安装在电枢 轴孔内的啮合杆, 使驱动齿轮啮入飞 轮齿圈的。
二、起动机的分类
2、按传动机构的方式分类:
(4)减速式起动机 靠电磁吸力推动单向离合器,使驱动齿轮
啮入飞轮齿圈的。特点是:在电枢和驱动齿轮 之间装有一对减速齿轮。减小体积;减轻质量; 提高了起动转矩。
发动机的起动
起动发动机,使发动机由静止 加速到一定转速,达到自动运行 状态(汽油机一般为50~70转/ 分)。
