起动机控制电路

起动开关直接控制起动机的控制电路的工作原理起动开关直接控制起动机的控制电路是非常常见的电路，它的工作原理是基于控制电路的设计来实现的。

控制电路的设计是基于要控制的设备和系统的性质和需求来实现的，下面我们来详细了解一下这个电路的工作原理。

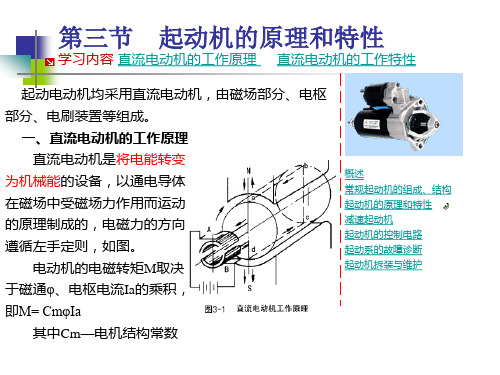

1. 起动机的原理首先要了解起动机的原理，起动机是一种将电能转化为机械能来帮助发动机启动的电机，其主要组成部分是电动机和传动机构。

当起动机的电动机运转时，其输出的机械能可以驱动发动机转动，从而让发动机启动。

2. 控制电路的设计在起动机控制电路的设计中，我们需要考虑的是如何通过控制电路来实现对起动机的控制。

我们需要设计一个电路来控制起动机的启动、停止和状态监测等。

首先，我们需要选择一个合适的起动开关作为控制信号的输入。

这个开关可以是手动操作的，也可以是自动感应的。

无论哪种类型的开关，它的作用都是将开关的信号转换为控制信号来控制起动机的运转。

3. 控制电路的工作原理控制电路的工作原理是基于开关的信号转换和电路的控制逻辑来实现的。

一般来说，我们需要将开关的信号进行处理，得到所需要的控制信号。

例如，我们需要将手动操作的开关进行逆变处理，将其输入信号转换为直流电信号，然后通过其他元件来进行信号延时、驱动和保护等。

在控制电路中，我们还需要加入一些保护电路来保证起动机的安全运行。

例如，我们需要增加启动保护电路，防止控制信号误操作导致启动机器损坏。

同时，我们还需要加入过载保护电路，防止起动机在超过其额定负荷时受损。

总之，起动开关直接控制起动机的控制电路的工作原理是基于控制电路的设计和控制逻辑来实现的。

通过对开关信号的处理和电路的保护措施，可以有效地实现对起动机的安全、稳定和可靠的控制。

起动机、发电机的工作原理————————————————————————————————作者: ————————————————————————————————日期:ﻩ起动机的工作原理ﻫ汽车起动机的控制装置包括电磁开关、起动继电器和点火起动开关灯部件，其中电磁开关于起动机制作在一起。

一、电磁开关ﻫ1.电磁开关结构特点电磁开关主要由电磁铁机构和电动机开关两部分组成。

电磁铁机构由固定铁心、活动铁心、吸引线圈和保持线圈等组成。

固定铁心固定不动,活动铁心可以在铜套里做轴向移动。

活动铁心前端固定有推杆，推杆前端安装有开关触盘,活动铁心后段用调节螺钉和连接销与拨叉连接。

铜套外面安装有复位弹簧，作用是使活2.电磁开动铁心等可移动部件复位。

电磁开关接线的端子的排列位置如图所示ﻫ关工作原理ﻫ当吸引线圈和保持线圈通电产生的磁通方向相同时，其电磁吸力相互叠加,可以吸引活动铁心向前移动，直到推杆前端的触盘将电动开关触点接通势电动机主电路接通为止。

当吸引线圈和保持线圈通电产生的磁痛方向相反时,其电磁吸力相互抵消,在复位弹簧的作用下,活动铁心等可移动部件自动复位，触盘与触点断开,电动机主电路断开。

ﻫ二、起动继电器起动继电器的结构简图如图左上角部分所示，由电磁铁机构和触点总成组成。

线圈分别与壳体上的点火开关端子和搭铁端子“Ｅ”连接,固定触点与起动机端子“S”连接，活动触点经触点臂和支架与电池端子“BAT”相连。

起动继电器触电为常开触点，当线圈通电时，继电器铁心便产生电磁力,使其触点闭合，从而将继电器控制的吸引线圈和保持线圈电路接通。

ﻫ1. 控制电路ﻫ控制电路包括起动继电器控制电路和起动机电磁开关控制电路。

起动继电器控制电路是由点火开关控制的，被控制对象是继电器线圈电路。

当接通点火开关起动挡时,电流从蓄电池政界经过起动机电源接线柱到电流表，在从电流表经点火开关，继电器线圈回到蓄电池负极。

于是继电器铁心产生较强的电2．主电路ﻫ磁吸力，是继电器触点闭合，接通起动机电磁开关的控制电路。

起动机电路工作过程起动机电路是指发动机启动时所使用的电气系统。

它的工作过程非常重要，对于发动机的正常启动起到了至关重要的作用。

下面将为大家介绍起动机电路的工作过程。

首先，起动机电路主要由电源、起动电机、启动电开关和控制电路组成。

整个电路主要是通过电源提供电能，由启动电开关接通或断开电源，控制电路起到控制起动电机正常工作的作用。

在发动机启动前，需要将车钥匙插入点火开关，并拧到“启动”位置。

此时，电源会向控制电路提供电能，控制电路会闭合启动电开关，将电能传递给起动电机。

起动电机开动后，通过传动装置将动力传给发动机的飞轮，从而使发动机开始旋转。

在整个过程中，起动机电路需要保证电压稳定，以确保起动电机正常运转。

同时，控制电路也起到了监测作用，一旦出现异常情况，如短路、过载等，控制电路会立即断开电源，以确保整个起动机电路及发动机的安全。

此外，起动机电路还需要考虑一些特殊情况，例如低温启动。

在寒冷的环境条件下，发动机的启动可能会困难，因此起动机电路需要通过增加启动电机的转速或提供更大的电流来解决这个问题。

总体来说，起动机电路工作过程需要保证电压稳定、传递电能到起动电机并监测异常情况。

通过合理的设计和调试，能够在发动机启动时提供可靠的电力支持，保证发动机正常启动。

对于汽车维修人员和汽车使用者来说，理解起动机电路的工作过程非常重要。

只有理解了工作原理，才能在发动机无法启动时进行正确的诊断和维修。

同时，对于一些常见的故障，也需要根据起动机电路的工作原理来解决。

总结起来，起动机电路的工作过程是一个多环节、复杂的系统。

它的稳定工作对于发动机的正常启动至关重要。

同时，了解起动机电路的工作原理也有助于正确诊断和解决一些常见的故障。

希望本文能够为读者提供一些有意义的指导。

汽车起动机控制电路的工作过程在汽车中，起动机控制电路起着至关重要的作用，它是将电能转化为机械能的关键部件。

当我们需要启动汽车时，通过操作钥匙或按下启动按钮，就会触发起动机控制电路的工作。

起动机控制电路主要包括电磁开关、继电器和电源电路等几个主要部分。

当我们操作钥匙或按下启动按钮时，电源电路会将电能传输到电磁开关上。

电磁开关是起动机控制电路的核心部分，它起到接通和切断电流的作用。

在电磁开关中，有一个线圈和一个铁芯。

当电流通过线圈时，会产生磁场，使铁芯吸引。

铁芯的吸引力会推动开关门片与触点接触，从而使电能传递到起动机上。

起动机接收到电能后，通过电能转化为机械能，从而驱动发动机启动。

除了电磁开关外，继电器也是起动机控制电路中的重要组成部分。

继电器主要起到放大电流信号的作用。

当我们操作钥匙或按下启动按钮时，电源电路会将电能传输到继电器上。

继电器接收到电能后，会将电能放大并传递给电磁开关，从而使起动机得以启动。

起动机控制电路的工作过程可以简单概括为：当我们操作钥匙或按下启动按钮时，电源电路将电能传输到继电器上，继电器再将电能放大并传递给电磁开关，电磁开关通过磁场吸引铁芯，推动开关门片与触点接触，从而将电能传递到起动机上，起动机接收到电能后，通过电能转化为机械能，从而驱动发动机启动。

总结起来，汽车起动机控制电路的工作过程是一个涉及电磁开关、继电器和电源电路的系统。

通过操作钥匙或按下启动按钮，电源电路将电能传输到继电器上，继电器再将电能放大并传递给电磁开关，电磁开关通过磁场吸引铁芯，推动开关门片与触点接触，从而将电能传递到起动机上，起动机接收到电能后，通过电能转化为机械能，从而驱动发动机启动。

这一整个过程保证了汽车的正常启动，并使我们能够顺利出行。

起动机的接线方法
起动机的接线方法主要分为以下几个步骤：
1. 连接主电源线：通常是一根粗电缆，一端连接起动机上的主电源接头，另一端连接电瓶正极（+）。

2. 连接地线：地线通常是一根粗电缆，一端连接起动机上的地线接头，另一端连接车辆的金属部分。

3. 连接点火电线：点火电线是一根细电缆，编号为"R"，连接到起动机上的点火线接头。

4. 连接启动电线：启动电线是一根细电缆，编号为"S"，连接到起动机上的启动线接头。

5. 连接控制电线：控制电线是一根细电缆，连接到起动机上的控制线接头。

这根电线通过车辆的起动控制系统实现对起动机的控制。

需要注意的是，具体起动机的接线方法可能会因不同车辆品牌和型号而有所不同，建议参考车辆的电路图或向专业技师咨询。

12款迈腾B7L启动电路（起动机控制线路）详解一汽大众12款迈腾B7L起动机具有一个接线柱和一个一针插头，接线柱30用以连接蓄电池正极，插头TIV用以连接由启动继电器1 J682、启动继电器2 J710和发动机控制单元组成的控制线路，起动机通过壳体搭铁（起动机壳体与发动机壳体相连）。

起动机内部链接其中，30接线柱连接蓄电池正极，通过接触触点和电刷向起动机内部的电动机供电，当吸拉保持线圈通电产生磁场带动起动机内的拨叉动作时，起动机小齿轮被拨叉推出同时起动机内部的电动机触点也被拨叉带动并与30接线柱内部连接线接触，使电动机电路闭合，电动机开始转动；TIV插头为起动机的控制端子，用以在启动时向起动机内部的吸拉保持线圈提供电源电压使之产生磁场带动拨叉动作。

起动机控制电路起动机控制线路的TIV端子由启动继电器1 J682和启动继电器2 J710供电，同时J682和J710的线圈侧电路的85号端子共同由ON档继电器J329通过SC10 5A 保险提供电源电压、J682触点侧电路30号端子由J329直接提供电源电压且其87号端子直接向J710的30号端子供电，J710的87号端子向起动机的TIV端子供电，并同时通过D号端子向J623提供启动反馈信号。

J710为五脚继电器（比普通继电器多出一个D号管脚用于J623监控启动继电器1和2的工作状态以及发出启动反馈信号），其86号端子和D号端子分别与发动机控制单元J623的T94/31和T94/74号端子相连，用于J623监控J710和启动电路的工作状态（接收反馈信号）。

1、启动电路的工作原理当点火开关打到ON档时，车载电网控制单元J519给ON档继电器J329线圈侧85号端子通电，J329触点闭合通过其87号端子分为两路向外输出（实际上J519向很多用电设备供电，但在启动电路中J519输出只分为两路），一路通过SC10 5A保险向J682和J710的85号端子供电，另一路直接向J682的30号端子供电。
