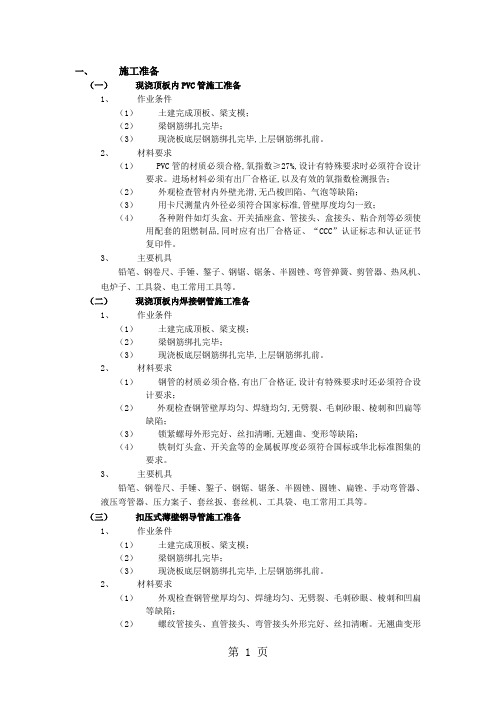

一、施工准备（一）现浇顶板内PVC管施工准备1、作业条件（1）土建完成顶板、梁支模；（2）梁钢筋绑扎完毕；（3）现浇板底层钢筋绑扎完毕,上层钢筋绑扎前。
2、材料要求（1）PVC管的材质必须合格,氧指数≥27%,设计有特殊要求时必须符合设计要求。
进场材料必须有出厂合格证,以及有效的氧指数检测报告；（2）外观检查管材内外壁光滑,无凸梭凹陷、气泡等缺陷；（3）用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致；（4）各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品,同时应有出厂合格证、“CCC”认证标志和认证证书复印件。
3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。
（二）现浇顶板内焊接钢管施工准备1、作业条件（1）土建完成顶板、梁支模；（2）梁钢筋绑扎完毕；（3）现浇板底层钢筋绑扎完毕,上层钢筋绑扎前。
2、材料要求（1）钢管的材质必须合格,有出厂合格证,设计有特殊要求时还必须符合设计要求；（2）外观检查钢管壁厚均匀、焊缝均匀,无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；（3）锁紧螺母外形完好、丝扣清晰,无翘曲、变形等缺陷；（4）铁制灯头盒、开关盒等的金属板厚度必须符合国标或华北标准图集的要求。
3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。
（三）扣压式薄壁钢导管施工准备1、作业条件（1）土建完成顶板、梁支模；（2）梁钢筋绑扎完毕；（3）现浇板底层钢筋绑扎完毕,上层钢筋绑扎前。
2、材料要求（1）外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；（2）螺纹管接头、直管接头、弯管接头外形完好、丝扣清晰。
无翘曲变形等缺陷；（3）铁制灯头盒、开关盒等的金属板厚度必须符合厂家提供的技术指标要求。
3、施工器具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、专用弯管器、扣压器、压力案子、工具袋、电工常用工具等。
压型钢板现浇砼楼板电气管路暗敷设施工工法在建造房屋的过程中，电气管路的铺设是非常重要的一项工作。
为了避免管路外露影响美观，同时又能够方便维护，暗敷设施工工法成为了一种常用的解决方案。
本文将介绍使用压型钢板现浇砼楼板，电气管路暗敷设施工的详细步骤。
材料和工具•压型钢板•混凝土•电线管材•PVC电线管接头•钢筋焊条•手电钻•手电磨机•手持电动工具•手动工具工序说明1.钢板加工首先，需要对压型钢板进行加工，将其剪切成所需大小。
一般情况下，钢板的长度可以根据施工要求进行调整，同时宽度应比电气管路宽度略大。
在剪切时，需要注意出口管孔的位置，在这个位置上将保留一段较短的钢板。
2.打板钉将制作好的施工模板安装在建筑结构之上，然后将钢板铺设在模板之上，并进行修整。
在钢板的两端以及中间位置各打三个板钉固定。
3.钢筋制剂随后，需根据设计要求，将钢筋按照所需的形状、数量和尺寸进行切割和制造，并按照要求进行焊接。
4.混凝土浇注在进行混凝土浇注前，应有效地清除模板表面上的杂物和灰尘。
当准备好混凝土后，将其均匀地浇在钢板上，并在混凝土中按照计划位置放置电线管材，并用PVC电线管接头互相连接起来。
注意，在浇注混凝土之前，确认电线管的位置和大小是否符合设计需求，否则会导致后期调整工作量增大。
5.混凝土砂浆处理混凝土在浇注完成后，需要在其表面喷水进行定向养护。
对于电气管路所处区域，应使用特殊砂浆进行处理，确保混凝土表面的平整性和平滑性。
6.砂浆密封在完成混凝土养护后，使用砂浆对接头处进行密封，并用胶带和塑料薄膜对其进行缠绕。
这个过程会有效地避免漏水、爆裂和密度不足等现象的发生。
风险控制电气管道的安装和电工作业都有较高的风险，因此在进行暗敷设施工作时一定要全面考虑工作风险。
具体做法如下：•确保工作区域安全，设置防护措施；•确保所有工具和设备正确使用、安装和维护；•请有经验的工人进行施工，不要让没有经验或不熟悉操作要求的人操作；•使用个人防护装备，如手套、口罩、护目镜等。
技术交底记录鲁JJ—005 工程名称施工单位交底部位主体施工工序名称PVC砖混结构暗配管敷设交底内容：1、依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20022、范围本工艺标准适用于一般民用建筑内的照明系统，在混凝土结构内及砖混结构暗配管敷设工程（不得在高温场所及顶棚内敷设）。
3、操作工艺3.1工艺流程：弹线定位——加工弯管——稳住盒箱——暗敷管路——扫管穿线3.2弹线定位：3.2.1根据设计图要求，在砖墙、大模板混凝土墙、滑模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸。
3.2.2根据设计图灯位要求，在加气混凝土板、预制圆孔板（垫层内或板孔内暗敷管路）；现浇混凝土楼板、预制薄混凝土楼板上，进行测量后，标注出灯头盒的准确位置尺寸。
3.2.3各种隔墙剔槽稳埋开关盒弹线。
根据设计图要求，在砖墙、泡沫混凝土墙、石膏孔板墙、礁渣砖墙等，需要稳埋开关盒的位置，进行测量确定开关盒准确位置尺寸。
3.3加工管弯：预制管理工作弯可采用冷煨法和热煨法。
3.3.1阻燃塑料管敷设与煨弯对环境温度的要求如下：阻燃塑料管及其配件的敷设，安装和煨弯制作，均应在原材料规定的允许环境温度下进行，其温度不宜低于—15℃。
3.3.2冷煨法：管径在25mm及其以下可以用冷煨法。
3.3.2.1断管：小管径可使用剪管器，大管径可使用钢锯断管，断口应锉平，铣光。
3.3.2.2用膝盖煨弯：将弯管弹簧（简称弯簧插入PVC管内需要煨弯处，两手抓牢管子两头，顶在膝盖上用手板，逐步煨出所需弯度，然后，抽出弯簧（当弯曲较长的管子时，可将弯簧用镀锌铁丝拴牢，以便拉出弯簧）。
技术负责人交底人接受人鲁JJ—005 工程名称施工单位交底部位主体施工工序名称PVC砖混结构暗配管敷设交底内容：3.3.3热煨法：用电炉子、热风机等加热均匀，烘烤管子煨弯处，待管子被加热到可随意弯曲时，立即将管子放在木板上。
一、施工准备（一）现浇顶板内PVC管施工准备1、作业条件（1）土建完成顶板、梁支模；（2）梁钢筋绑扎完毕;（3）现浇板底层钢筋绑扎完毕,上层钢筋绑扎前。
2、材料要求（1）PVC管的材质必须合格，氧指数≥27％,设计有特殊要求时必须符合设计要求。
进场材料必须有出厂合格证，以及有效的氧指数检测报告；（2）外观检查管材内外壁光滑，无凸梭凹陷、气泡等缺陷;（3）用卡尺测量内外径必须符合国家标准，管壁厚度均匀一致；（4）各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品，同时应有出厂合格证、“CCC”认证标志和认证证书复印件。
3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等.（二）现浇顶板内焊接钢管施工准备1、作业条件（1）土建完成顶板、梁支模；（2）梁钢筋绑扎完毕；（3）现浇板底层钢筋绑扎完毕,上层钢筋绑扎前.2、材料要求（1）钢管的材质必须合格，有出厂合格证,设计有特殊要求时还必须符合设计要求；（2）外观检查钢管壁厚均匀、焊缝均匀，无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；（3）锁紧螺母外形完好、丝扣清晰,无翘曲、变形等缺陷；（4）铁制灯头盒、开关盒等的金属板厚度必须符合国标或华北标准图集的要求.3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等.（三）扣压式薄壁钢导管施工准备1、作业条件（1）土建完成顶板、梁支模；（2）梁钢筋绑扎完毕；（3）现浇板底层钢筋绑扎完毕，上层钢筋绑扎前.2、材料要求（1）外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；（2）螺纹管接头、直管接头、弯管接头外形完好、丝扣清晰。
无翘曲变形等缺陷；（3）铁制灯头盒、开关盒等的金属板厚度必须符合厂家提供的技术指标要求.3、施工器具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、专用弯管器、扣压器、压力案子、工具袋、电工常用工具等。
电气隐蔽工程中混凝土结构板内PVC管盒的施工
混凝土结构板内PVC管/盒的施工
工序流程
图纸固化→接线盒定位、固定→配电线管敷设、固定→隐蔽验收→浇混凝土时值班看护→配电线管、接线盒清理→配电线管疏通→管内穿引铁丝→线盒标识→弱电线管移交
控制要点
图纸固化、接线盒定位、配电线管敷设、弱电线管移交一共四个方面
工序流程图文解析
1、接线盒固定牢固、排列整齐、预留接口方向准确
2、配电线管弯曲半径符合要求、上下交叉合理
3、配电线管隐蔽前监理复核坐标，进行施工质量验收
4、配电线管、盒在浇砼前安装状态
5、浇混凝土时派专职电工值班看护，保证线盒隐蔽
6、后砌墙线管甩口排列整齐，长短一致、间距均匀
7、线盒排列整齐、间距一致、盒内清洁干净
8、线盒清理后及时穿引铁丝，保证管路畅通
9、线盒标识清楚，便于移交和检查。
