PVC电工管暗敷技术交底

pvc管技术交底PVC 管技术交底一、工程概述在本工程中，PVC 管将广泛应用于给排水系统，为确保施工质量和安全，特进行本次技术交底。

二、材料要求1、 PVC 管及管件的规格应符合设计要求，管壁厚度均匀，内外壁光滑整洁，无气泡、裂口、裂纹、凹陷、脱皮和严重的冷斑及明显的痕纹、凹陷。

2、管件应完整无损，浇口及溢边应修理平整，内外表面光滑，无明显痕纹。

3、胶粘剂应标有生产厂名称、生产日期和有效期，并应有出厂合格证和说明书。

三、施工准备1、熟悉施工图纸，明确施工要求和技术要点。

2、准备好施工所需的工具和设备，如锯弓、卷尺、铅笔、胶粘剂、毛刷等。

3、对施工人员进行技术培训，使其熟悉 PVC 管的施工工艺和操作要点。

四、施工工艺流程1、测量放线根据设计图纸要求，在施工现场测量出管道的安装位置和标高，并做好标记。

2、预制加工根据测量放线的结果，对 PVC 管进行切割、弯曲等预制加工。

切割时应使用专用的锯弓或切割机，切口应平整、垂直；弯曲时应使用专用的弯管器，弯曲半径应符合设计要求。

3、管道安装（1）将预制好的管道按照标记的位置进行安装。

安装时应先将管道的一端插入管件的承口内，然后用胶粘剂涂抹在管道和管件的连接部位，用力将管道插入管件的承口内，直至插到底部。

（2）管道的连接应采用承插式胶粘剂粘接。

粘接前应将管道和管件的承口和插口表面擦拭干净，无灰尘、油污和水渍。

胶粘剂应涂抹均匀，不得漏涂或涂抹过多。

粘接后应保持静止，不得移动或转动管道，直至胶粘剂固化。

（3）管道的安装应符合设计要求和施工规范的规定，管道的坡度应符合设计要求，不得出现倒坡或坡度过小的情况。

管道的支架和吊架应安装牢固，间距应符合设计要求和施工规范的规定。

4、闭水试验排水管道安装完成后，应进行闭水试验。

试验前应将管道的末端封堵严密，然后向管道内注水，注水高度应不低于地面高度。

试验时间不少于 30 分钟，观察管道是否有渗漏现象。

如有渗漏，应及时进行处理，直至试验合格。

PVC管敷设安装技术交底一、材料要求1、管材里外应光滑，无凸棱凹陷、针孔、气泡，内外径应符合国家统一标准，管壁厚度应均匀一致。

有产品合格证。

2、管盒箱均应外观整齐，开孔齐全及无劈裂等现象，并有产品合格证。

3、所有配管附件、辅材（如各种灯头盒、开关盒、管箍、胶粘剂、管卡等），均应选择与管材配套的产品，并有合格证。

二、主要机具弯管弹簧、锯弓、锯条、开孔器、卷尺、电钻、电锤、水平尺、水平管、粉笔、铁人字梯等。

三、作业条件1、暗管敷设：现浇砼板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎之前，根椐施工图尺寸位置配合土建施工，预埋盒及管路，同时办理隐检。

（2）现浇砼墙内配管，土建钢筋网片绑扎完毕，按墙体线配管。

（3）土建后砌墙结构位置线已弹好，在土建后砌墙施工时配合土建同时配管。

2、明管敷设：配合土建结构施工时，根据设计图在梁、板、柱内预留好预埋件。

配合土建内装修油漆，浆活完成后进行明配管及各种盒箱安装，并应防止管道污染。

采用胀管安装时，必须在土建抹灰完后进行。

3、吊顶内管路敷设：结构施工时，配合土建安装好预埋件。

内部装修施工时，配合土建做好吊顶灯位及电气器具位置翻样图，并在顶板或地面弹出实际位置。

四、操作工艺所有的灯位、开关、插座合的位置，除根据设计文件、洽商变更确定外，还要参照GB50303—2002的有关规定施工，尤其要注意新规范中明确规定：灯具的开关距离地面的高度为1.3米，潮湿场所的插座安装高度不低于1.5米，小学和幼儿园等场所的插座的高度不低于1.8米。

（一）、工艺流程：（1）暗管敷设工艺流程暗管敷设:预制加工（煨弯、切管）→测定盒箱位置→稳注盒箱→管路敷设→变形缝处理→扫管穿带线（2）明管、吊顶内、护墙板内管路敷设工艺流程：明管敷设:预制加工管弯、支架、吊架→测定盒、箱及固定点位置→支、吊架固定→盒、箱固定→管路敷设与连接→变形缝处理（二）、暗管敷设：配管要求：1.PVC管的连接可采用套管粘接法和专用端头进行连接。

电气配管技术交底三、施工方法与操作工艺3.1工艺流程（1）板、柱内暗配管流程：弹线定位线盒固定电气导管加工与连接钢管固定、接地隐蔽验收（2）砖砌体内配管流程：弹线定位切槽电气导管加工与连接钢管固定、接地隐蔽验收（3）吊顶内及明配管流程：弹线定位支架加工支架固定及线管预制电气导管连接固定与接地验收3.2 弹线定位开关盒距门框内侧150mm，插座开关底盒的底口标高应比面板底口标高高5mm。

强电插座与弱电插座相邻时，应左弱电插座、右强电插座，且线盒的净距为310mm。

3.3 管路预制包括煨弯、下料、扫口。

管子最小弯曲半径大于等于6D，管子弯曲处弯扁度小于等于0.1D，D为管子外径。

3.4 墙、地面剔槽剔槽时，只能用切割机切割，且不能切断墙钢筋，楼板上打孔时，只能用开孔器开孔，不允许用大锤由上面砸孔洞。

剔槽敷设时，剔槽敷管时槽宽及槽深均比管外径大5MM 为宜。

敷管时，每隔0.5M左右用铁钉、细铅丝将管固定牢固。

采用强度等级不小于M10的水泥砂浆抹面保护。

3.5 管路连接与固定管路连接应使用套箍连接（包括端接头接管）。

连接处结合面涂专用胶合剂，接口牢固密封，均匀涂抹在管外壁上，将管子插入套箍，管口应到位。

粘接剂性能要求粘接后不移位，粘性保持时间长，并具有防水性。

管路固定点的距离应均匀，每隔1M距离应有一个固定点。

并排接线盒安装应留有1-1.5CM间隙，方便安装开关插座面板。

在弯曲部位应以圆弧中心点为始点距两端300～500MM处各加一个固定点；管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口。

结合面涂专用胶合剂，接口牢固密封四、质量要求1、基本项目：（1）管路连接紧密，管口光滑，保护层大于15毫米。

（2）盒、箱设置正确、固定可靠，管子进入盒箱处顺直。

（3）穿过变形缝处有补偿装置，补偿装置应平整，活动自如，管口平滑。

（4）配管长度每超过30 米无弯曲；管长度每超过20 米有一个弯曲；管长度每超过15 米有两个弯曲；管长度每超过8 米有三个弯曲；敷设管路时,应尽量减少交叉。

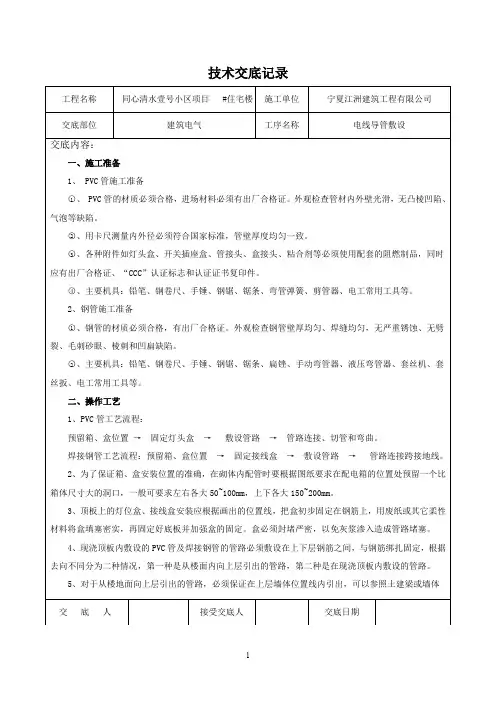

技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录。

技术交底记录鲁JJ—005 工程名称施工单位交底部位主体施工工序名称PVC砖混结构暗配管敷设交底内容：1、依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20022、范围本工艺标准适用于一般民用建筑内的照明系统，在混凝土结构内及砖混结构暗配管敷设工程（不得在高温场所及顶棚内敷设）。

3、操作工艺3.1工艺流程：弹线定位——加工弯管——稳住盒箱——暗敷管路——扫管穿线3.2弹线定位：3.2.1根据设计图要求，在砖墙、大模板混凝土墙、滑模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸。

3.2.2根据设计图灯位要求，在加气混凝土板、预制圆孔板（垫层内或板孔内暗敷管路）；现浇混凝土楼板、预制薄混凝土楼板上，进行测量后，标注出灯头盒的准确位置尺寸。

3.2.3各种隔墙剔槽稳埋开关盒弹线。

根据设计图要求，在砖墙、泡沫混凝土墙、石膏孔板墙、礁渣砖墙等，需要稳埋开关盒的位置，进行测量确定开关盒准确位置尺寸。

3.3加工管弯：预制管理工作弯可采用冷煨法和热煨法。

3.3.1阻燃塑料管敷设与煨弯对环境温度的要求如下：阻燃塑料管及其配件的敷设，安装和煨弯制作，均应在原材料规定的允许环境温度下进行，其温度不宜低于—15℃。

3.3.2冷煨法：管径在25mm及其以下可以用冷煨法。

3.3.2.1断管：小管径可使用剪管器，大管径可使用钢锯断管，断口应锉平，铣光。

3.3.2.2用膝盖煨弯：将弯管弹簧（简称弯簧插入PVC管内需要煨弯处，两手抓牢管子两头，顶在膝盖上用手板，逐步煨出所需弯度，然后，抽出弯簧（当弯曲较长的管子时，可将弯簧用镀锌铁丝拴牢，以便拉出弯簧）。

技术负责人交底人接受人鲁JJ—005 工程名称施工单位交底部位主体施工工序名称PVC砖混结构暗配管敷设交底内容：3.3.3热煨法：用电炉子、热风机等加热均匀，烘烤管子煨弯处，待管子被加热到可随意弯曲时，立即将管子放在木板上。

电气管（PVC管）暗敷设技术、质量、安全交底一、施工准备1、技术准备（1）熟悉图纸、资料、弄清设计图的设计内容，注意图纸提出的施工要求。

（2）准备施工机具、材料。

（3）确定施工方案、编制施工技术措施；为了工程施工，不破坏建筑物的强度和损害建筑物的美观。

2、材料要求（1）凡所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。

（2）阻燃型塑料管外壁应有间距不大于1ｍ的连续阻燃标记和制造厂厂标，管内外壁应光滑、无凸棱、凹陷、针孔及气泡，内外径的尺寸应符合国家统一标准，管壁厚度应均匀一致。

（3）所有阻燃型塑料管附件及阻燃型塑料制品，如：灯头盒、开关盒、接线盒等必须使用配套的阻燃塑料制品。

（4）辅助材料：镀锌铁丝、专用胶粘剂等。

3、主要机具卷尺、墨斗、钢锯条、弯管弹簧、开孔器、铁丝绑勾、老虎钳、线坠、水平尺。

4、作业条件在钢筋绑扎过程中，根据设计图要求予埋盒套及管路，楼板予埋管时要在底层钢筋绑扎完毕后进行施工，并及时向有关单位办理隐检手续。

二、质量要点1、所有管路保护层要大于15㎜2、稳埋盒箱有歪斜；暗盒箱有凹进、凹出墙面现象；盒箱破口；位置尺寸超出允许偏差值。

对于稳埋盒、箱应先用线坠找正，位置正确后再进行固定稳埋；暗装的盒口或箱口应与墙面平齐，不出现凹陷或凸出墙面的现象。

暗箱的贴脸与墙面缝隙予留适中。

3、朝上的管口应及时封堵，避免杂物落入管内。

应在安装立管时，随时堵好管口，其它工种作业时，应注意提醒不要碰坏已经敷设完毕的管路，避免造成管路不通。

4、PVC管进行加热煨弯时，应避免出现变色、凹扁过大、煨弯倍数不够等现象。

三、施工工艺1、工艺流程弹线定位加工弯管稳固盒箱扫管穿线2、操作工艺（1）管弯的制作方法予制管弯可采用冷煨法和热煨法。

在进行阻燃塑料管的敷设与煨弯时，管材对环境温度的要求是：在原材料规定的允许环境温度下进行，其外界环境温度不宜低于-15℃。

技术交底记录编号06-C2-04表C2-1工程名称/ 交底日期2006年3月15日施工单位/ 分项工程名称PVC管管路敷设交底提要PVC管路敷设的材施工准备、工艺流程、质量标准等交底内容："1 施工准备1.1 材料1.1.1 凡所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。

1.1.2 阻燃型塑料管，其外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准，管壁厚度应均匀一致。

1.1.3 所用阻燃型塑料管附件及暗配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒、插座盒、端接头、管箍等，必须使用配套的阻燃型塑料制品。

1.1.4 阻燃型塑料灯头盒，开关盒、接线盒，均应外观整齐，开孔齐全，无劈裂损坏等现象。

1.1.5 辅助材料：镀锌铁丝，专用粘接剂等。

1.2 主要机具：1.2.1 铅笔、卷尺、线坠、小线、水平尺。

1.2.2 手锤、钢锯、锯条、刀锯、半圆锉、水桶、灰桶、灰铲。

12.3 弯管弹簧（简称弯簧），剪管器，手电钻、钻头、压力案子、台钻等。

1.2.4 电锤、热风机、电炉子、开孔器、绝缘手套，工具袋，工具箱，煨管器、高凳等。

1.3 作业条件：1.3.1 配合土建砌体（如砖混结构加气砖、矿渣砖等）施工时，根据电气设计图要求与土建墙上弹出的水平线，安装管路和盒箱。

1.3.2 配合土建混凝土结构施工时，大模板、滑模板施工混凝土墙、在钢筋绑扎过程中，根据设计图要求预埋套盒及管路，同时办理隐检手续。

1.3.3 加气混凝土楼板、圆孔板、应配合土建调整好吊装楼板的板缝时，同时根据设计图进行配管。

2 操作工艺2.1 工艺流程：弹线定位→加工管弯→稳注盒箱→暗敷管路→扫管穿带线2.2 弹线定位：2.2.1 根据设计图要求，在砖墙、大模板混凝土墙、滑模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸。

硬质阻燃型塑料管（PVC）暗敷设技术交底1.交底依据：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20022、施工准备（1）主要机具：铅笔、卷尺、手锤、錾子、钢锯、半圆锉、弯簧、剪管器，手电钻、电锤、电炉子、开孔器。

（2）作业条件：一层顶板模板配装完毕，顶板底层钢筋绑扎完，结构50线画出。

3、操作工艺1工艺流程：弹线定位—固定盒子—管子弯曲—敷设连接管盒2弹线定位：2.1根据设计图纸，在顶板和柱子上画出盒、箱位置和管路走向。

3加工管弯：3.1断管：小管径可使用剪管器，大管径可使用钢锯断管，断口应锉平，铣光。

3.2用膝盖煨弯：将弯管弹簧插入管内顶在膝盖上用手板，逐步煨出所需弯度，然后，抽出弯簧。

4暗敷管路：41管路、盒子连接与固定：4.2管路连接应使用套箍连接（包括端接头接管）。

用小刷子沾配套的塑料管粘接剂，均匀涂抹在管外壁上，将管子插入套箍；管口应到位。

粘接剂性能要求粘接后1min内不移位，粘性保持时间长，并具有防水性。

4.3管路垂直或水平敷设时，每隔1m距离应有一个固定点，在弯曲部位主尖以圆弧中心点为始点距两端300～500mm处各加一个固定点。

4.4管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，用锯末填充盒口固定。

4.5暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于15mm；管应排列整齐，固定点间距均匀，安装牢固；在终端、弯头中点或柜、台、箱、盘等边缘的距离150～500mm范围内设有管卡，中间直线段管卡间的最大距离应符合表4.3.5的规定。

4.6直埋于地下或楼板内的刚性绝缘导管，在穿出地面或楼板易受机械损伤的一段，采取保护措施；4.7导管和线槽，在建筑物变形缝处，应设补偿装置。

4、成品保护4.1管路敷设完毕后注意成品保护，特别是在现浇混凝土结构施工中，电工配合土建施工关系密切，在合模和拆模时，应注意保护管路不要移位、砸扁或踩坏等现象出现。

技术交底记录工程名称鄂尔多斯市一中体育馆施工单位兴泰建筑公司交底提要：PVC刚性阻燃管暗配交底内容：1. 施工准备1.1. 施工技术准备：施工前要熟悉图纸，弄清设计图的设计内容，注意图纸提出的施工要求。

认真阅读施工技术交底，弄清技术要求、技术标准和施工方法。

1.2. 施工机具、材料准备：1.2.1. 准备铅笔、皮尺、水平尺、卷尺、角尺、线坠、小线、粉线袋。

1.2.2. 准备手锤，錾子、钢锯、锯条、刀锯、半圆锉、活扳手。

1.2.3. 准备弯管弹簧、剪管器、开孔器、绝缘手套、工具袋、高凳、人字梯。

1.2.4. 凡使用的PVC钢性阻燃管，其材质均应有阻燃、耐冲击性能。

并有检定检验报告单和产品出厂合格证。

1.2.5. PVC钢性阻燃管外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管子内外壁应光滑、无凸棱、凹陷、针孔及气泡，内外径的尺寸应符合国家统一标准，管壁厚度应均匀一致。

2.施工工艺2.1. 工艺流程：弹线定位—弯管加工—稳筑盒箱—管与管、盒箱的连接2.2. 操作工艺：2.2.1. 弹线定位：2.2.1.1. 根据设计图纸的要求，在砖墙、组合钢模板砼墙的处安装时，确定盒箱位置后进行弹线定位，按弹出的水平线和水平尺测出盒箱的准确位置并标出尺寸。

2.2.1.2. 根据设计图灯为要求，在现浇砼楼板上进行测量后，标注出灯头盒的准确位置尺寸。

审核人交底人接受交底人技术交底记录编号：02 工程名称鄂尔多斯市一中体育馆施工单位兴泰建筑公司交底内容：2.2.1.3. 各种隔墙预埋开关盒弹线。

根据图纸设计要求，在砖墙、砌块墙等处安装时，需要稳埋开关盒的位置，进行测量确定开关盒的准确位置。

2.2.2. 稳筑盒箱：2.2.2.1. 盒、箱位置的确定：盒箱固定应平整、牢固，灰浆饱满，收口平整，纵、横坐标标识准确。

2.2.2.2. 组合钢模板砼墙稳埋盒箱：利用穿盒筋直接固定在钢筋上，并根据墙体厚度焊好支撑钢筋，使盒口或箱口与墙面平齐。
