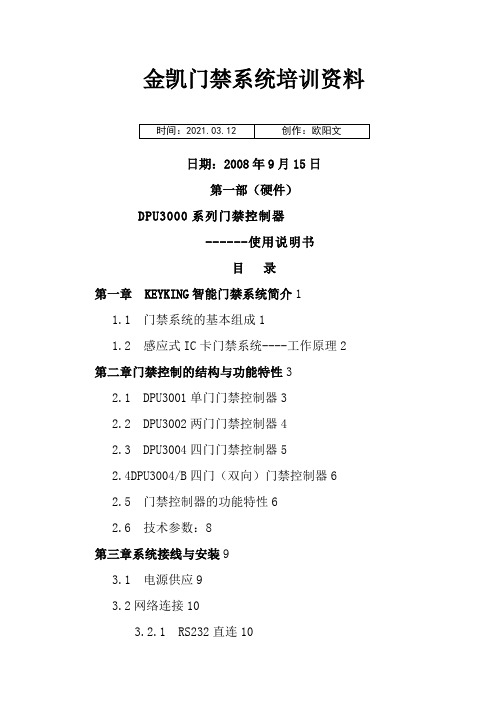

金凯门禁系统培训资料日期：2008年9月15日第一部（硬件）DPU3000系列门禁控制器------使用说明书目录第一章 KEYKING智能门禁系统简介11.1 门禁系统的基本组成11.2 感应式IC卡门禁系统----工作原理2第二章门禁控制的结构与功能特性32.1 DPU3001单门门禁控制器32.2 DPU3002两门门禁控制器42.3 DPU3004四门门禁控制器52.4DPU3004/B四门（双向）门禁控制器62.5 门禁控制器的功能特性62.6 技术参数：8第三章系统接线与安装93.1 电源供应93.2网络连接103.2.1 RS232直连103.2.2 RS485级联103.2.4 IC-232转换器使用说明113.2.5 TCP/IP连接133.2.6 TCP/IP水晶头线序说明133.3 读感器的连接133.4 电锁电源及电锁的接法153.5 继电器调线设置153.6 门磁的接法173.7 控制器拨码开关（DIP SWITCH）设置的作用173.8 控制器与读感器的安装与固定183.9 线缆的选用19第四章系统操作19第五章故障排除及诊断故障排除21第一章KEYKING智能门禁系统简介1.1门禁系统的基本组成KEYKING门禁系统包括DPU880X系列、DPU3000系列门禁控制器组成。
在此说明书中，我们重点介绍DPU3000系列门禁控制器。
型号定义：DPU3002/S_NT带TCP/IP模块，可直接接入局域网S：单向读卡；B：双向读卡代表可以控制的门数量，2代表双门300：3000系列；880：880X系列Door Process Unit门禁控制器DPU3000系列由门禁控制器DPU3004/B、DPU3004、DPU3002、DPU3001、IC-232通讯适配器、读感器、电锁、非接触感应卡、AccessWatch3000门禁管理软件和线缆配件组成。
图1-1 DPU3000系列控制器联网图（网络版软件）图1-2 DPU3000_NT系列控制器联网图（局域网接入图）1.2感应式IC卡门禁系统----工作原理感应式技术，或称作无线频率辨识（RFID）技术，是一种在卡片与读卡装置之间无需直接接触的情况下就可读取卡上信息的方法。
1.产品主要技术指标2.产品出厂缺省值3.声光显示3.1.正常工作状态下：3.1.1.有效指令：嘟短声3.1.2.无效指令：嘟长声3.2.编程状态下：3.2.1.绿灯常亮3.2.2.有效指令：嘟嘟两声3.2.3.无效指令：嘟嘟嘟三声4.撤销未完成的指令：在键入指令没有全部完成前，按下[*]键，可以撤销该项指令5.功能及设置5.1.进入编程：[*]+[6位编程密码]嘟嘟，缺省：9901015.2.修改编程密码：[0]+[输入6位新编程密码]+[重复输入6位新编程密码]5.3.设置有效卡：[5]+[输入3位编码]嘟嘟+[感应卡1]嘟、嘟嘟+[感应卡2]嘟、嘟嘟+……+[感应卡n]嘟、嘟嘟+[*]嘟嘟，完成加卡5.3.1.3位编码：是001——500之间不可重复数字。
该编码是在卡丢失后删除卡的重要方式，请发卡人员妥善保存卡编码5.3.2.连续设置有效卡时，每张卡的编码按前一张卡的编码+1递增。
例如输入编码为015，再次读卡时，再次卡的编码为016……依次类推5.3.3.有效卡缺省个人密码：0000。
“0000”的个人秘密为无效密码，必须将该密码修改为非“0000”的密码才能生效。
5.4.删除有效卡：5.4.1.编码方式删卡：[7]+[输入3位编码1]嘟嘟+[输入3位编码2]嘟嘟+……+[输入3位编码n]嘟嘟+[*]嘟嘟，完成删卡5.4.2.感应方式删卡：[7]+[感应卡1]嘟、嘟嘟+[感应卡2]嘟、嘟嘟+……+[感应卡n]嘟、嘟嘟+[*]嘟嘟完成删卡5.4.3.删除所有已设置卡：请使用恢复出厂设置的方式5.4.4.删除有效卡后其个人密码也一并删除5.5.退出编程状态：[*]嘟嘟5.6.设置感应卡的开门方式：5.6.1.卡或密码方式：[1]+[0]嘟嘟（缺省）5.6.2.卡+个人密码方式：[1]+[1]嘟嘟5.7.使用“卡+个人密码”的开门方式时，还必须“开启修改个人密码”功能5.7.1.开启修改个人密码功能：[1]+[3]嘟嘟5.7.2.修改个人密码：非编程状态下[＃]嘟嘟+[读感应卡]嘟、嘟嘟+[输入4位原密码]（缺省0000）嘟嘟+[输入4位新密码]+[重复输入4位新密码]嘟嘟；5.7.3.关闭修改个人密码功能：[1]+[2]嘟嘟（缺省）5.8.密码5.8.1.“卡或密码”方式中的密码：是指每张有效卡内的个人密码（最多500个个人密码），以及1个通用密码5.8.2.修改通用密码：[3]+[4位通用密码]（缺省1234）当通用密码或者个人密码为0000时，在“卡或密码”方式下，密码无效5.9.设置开锁时间：[2]+[TT]。
水星二代（MERCURY2）USB3.0数字相机应用说明书版本：V2.0.1发布日期：2023-07-28本手册中所提及的其它软硬件产品的商标与名称，都属于相应公司所有。
本手册的版权属于中国大恒（集团）有限公司北京图像视觉技术分公司所有。
未得到本公司的正式许可，任何组织或个人均不得以任何手段和形式对本手册内容进行复制或传播。
本手册的内容若有任何修改，恕不另行通知。
© 2023中国大恒（集团）有限公司北京图像视觉技术分公司版权所有网站：公司总机：************客户服务热线：400-999-7595销售信箱：************************支持信箱：**************************首先感谢您选用大恒图像产品，水星二代（MERCURY2）USB3.0接口数字相机是我公司最新推出的大靶面高分辨率工业数字相机，它具有高分辨率、高清晰度、低噪声等特点。
水星二代USB3.0相机包括标准版（MER2-U3(-L)系列）、Pro版（ME2P-U3系列）、Lite版（ME2L-U3(-L)系列）和Super版（ME2S-U3系列），相机采用了USB3.0标准接口，安装、使用方便。
适用于工业检测、医疗、科研、教育、安防等领域。
本手册详细介绍了水星二代USB3.0接口数字相机的应用。
1. 概述 (1)1.1. 系列概述 (1)1.2. 型号名称说明 (1)1.3. 遵循的标准 (1)1.4. 相关文档及软件下载 (1)2. 注意事项及认证声明 (2)2.1. 安全声明 (2)2.2. 使用注意事项 (2)2.3. EMI、ESD注意事项 (3)2.4. 使用环境注意事项 (3)2.5. 相机机械安装注意事项 (3)2.6. 认证声明 (3)3. 安装指南 (5)3.1. 主机端准备 (5)3.1.1. 用户软件组成 (5)3.1.2. 用户软件接口 (5)3.2. 相机供电 (6)3.2.1. MER2/ME2P/ME2L系列 (6)3.2.2. ME2S系列 (6)3.3. 相机驱动安装 (7)3.3.1. 系统要求 (7)3.3.2. 驱动安装 (7)3.4. 打开相机采集 (7)4. 性能参数 (8)4.1. 重要参数解释 (8)4.1.1. 关于光谱响应图 (8)4.2.1. MER2-041-436U3M/C(-L) (8)4.2.2. MER2-041-528U3M/C(-L) (9)4.2.3. MER2-135-150U3M/C(-L) (11)4.2.4. MER2-135-208U3M/C(-L) (12)4.2.5. MER2-160-227U3M/C(-L) (14)4.2.6. MER2-230-168U3M/C(-L) (15)4.2.7. MER2-231-41U3M/C(-L) (17)4.2.8. MER2-301-125U3M/C(-L) (18)4.2.9. MER2-302-56U3M/C(-L) (20)4.2.10. MER2-502-79U3M/C(-L) (21)4.2.11. MER2-502-79U3M POL (23)4.2.12. MER2-503-36U3M/C(-L) (24)4.2.13. MER2-503-36U3M POL (26)4.2.14. MER2-630-60U3M/C(-L/-W90) (27)4.2.15. MER2-1220-32U3M/C(-L/-W90) (29)4.2.16. MER2-2000-19U3M/C(-L/-W90) (30)4.3. ME2S-U3 系列 (32)4.3.1. ME2S-560-70U3M/C (32)4.3.2. ME2S-1260-28U3M/C (33)4.3.3. ME2S-1610-24U3M/C (35)4.3.4. ME2S-2020-19U3M/C (36)4.3.5. ME2S-2440-16U3M/C (38)4.4. ME2P-U3 系列 (39)4.4.1. ME2P-560-36U3M/C (39)4.4.2. ME2P-900-43U3M/C (41)4.4.3. ME2P-1230-23U3M/C (42)4.4.4. ME2P-1231-32U3M/C (44)4.4.5. ME2P-1840-21U3M/C (45)4.4.6. ME2P-2621-15U3M/C \ ME2P-2622-15U3M/C (47)4.4.7. ME2P-2621-15U3M NIR \ ME2P-2622-15U3M NIR (49)4.5. ME2L-U3(-L) 系列 (51)4.5.1. ME2L-161-61U3M/C(-L) (51)4.5.2. ME2L-203-76U3M/C(-L) (52)4.5.3. ME2L-204-76U3C(-L)-F02 (53)4.5.4. ME2L-505-36U3M/C(-L) (54)4.5.5. ME2L-830-22U3M/C(-L) (56)5. 机械尺寸 (58)5.1. 相机尺寸 (58)5.2. 光学接口 (61)6. 滤光片及镜头 (63)6.1. 滤光片规格参数及响应图 (63)6.2. 镜头选型参考 (64)6.2.1. HN-2M系列定焦镜头 (64)6.2.2. HN-5M 系列定焦镜头 (65)6.2.3. HN-6M 系列定焦镜头 (65)6.2.4. HN-20M 系列定焦镜头 (66)6.2.5. HN-P-6M 系列定焦镜头 (66)6.2.6. HN-P-10M 系列定焦镜头 (67)6.2.7. HN-P-20M 系列定焦镜头 (67)6.2.8. HN-P-25M 系列定焦镜头 (68)6.2.9. HN-P 系列8K~16K线扫镜头 (68)7. 电气接口 (69)7.1. LED灯状态 (69)7.1.1. MER2/ME2P/ME2L系列 (69)7.1.2. ME2S系列 (69)7.2. USB接口 (69)7.3. I/O接口 (70)7.3.1. I/O接口定义 (70)7.3.1.1. MER2/ME2P系列 (70)7.3.1.2. ME2L系列 (70)7.3.1.3. ME2S系列 (71)7.3.2. I/O电气特性 (71)7.3.2.1. Line0（光耦隔离输入）电路 (71)7.3.2.2. Line1（光耦隔离输出）电路 (74)7.3.2.3. Line2/3（双向）电路 (76)8. 功能定义 (83)8.1.1. 配置输入引脚 (83)8.1.2. 配置输出引脚 (84)8.1.3. 读取引脚状态 (89)8.2. 图像采集控制 (89)8.2.1. 开始采集/停止采集 (89)8.2.1.1. 开始采集 (89)8.2.1.2. 停止采集 (90)8.2.2. 采集模式 (91)8.2.3. 触发类型选择 (92)8.2.4. 触发模式切换 (93)8.2.5. 连续采集及其配置 (94)8.2.6. 突发采集功能 (95)8.2.7. 软触发采集及其配置 (96)8.2.8. 外触发采集及其配置 (96)8.2.9. 交叠曝光和非交叠曝光 (97)8.2.10. 设置曝光 (99)8.2.10.1. 设置曝光模式 (99)8.2.10.2. 设置Sensor曝光模式 (101)8.2.10.3. 设置曝光时间模式 (103)8.2.10.4. 设置曝光时间值 (104)8.2.11. 曝光延迟 (104)8.3. 基本属性设置 (106)8.3.1. 增益 (106)8.3.2. Sensor位深 (107)8.3.3. 像素格式 (107)8.3.4. ROI (112)8.3.5. 自动曝光和自动增益 (112)8.3.6. 测试图 (114)8.3.7. 参数组 (116)8.3.9. 时间戳 (118)8.3.10. Binning (118)8.3.11. 像素抽样 (121)8.3.12. 镜像翻转 (123)8.3.13. 数字移位 (125)8.3.14. 采集状态 (127)8.3.15. 黑电平和自动黑电平 (128)8.3.15.1. 黑电平 (128)8.3.15.2. 自动黑电平 (128)8.3.16. 取消参数范围限制 (129)8.3.17. 用户数据区 (137)8.3.18. 定时器 (138)8.3.19. 计数器 (139)8.3.20. 多帧灰度控制 (141)8.4. 图像处理 (142)8.4.1. 环境光源预设 (142)8.4.2. 自动白平衡 (144)8.4.3. 颜色转换 (145)8.4.4. Gamma (147)8.4.5. 查找表 (148)8.4.6. 锐化 (150)8.4.6.1. 锐化 (150)8.4.6.2. 带噪声抑制的锐化 (151)8.4.7. 平场校正 (152)8.4.7.1. 平场校正系数的求取和预览 (154)8.4.7.2. 系数的读取和保存 (155)8.4.7.3. 文件的读取与保存 (155)8.4.7.4. 平场校正使用注意事项 (155)8.4.8. 降噪 (156)8.5. 图像传输 (158)8.5.1. 帧率计算 (158)8.5.2. USB接口带宽 (159)8.5.3. 设备链路带宽限制 (159)8.5.4. 相机采集时间计算 (160)8.6. 事件 (166)8.6.1. 曝光结束事件 (167)8.6.2. 图像帧数据丢弃事件 (167)8.6.3. 帧存不为空事件 (168)8.6.4. 帧开始触发信号溢出事件 (168)8.6.5. 帧高速连拍开始触发信号溢出事件 (168)8.6.6. 帧开始触发信号等待事件 (168)8.6.7. 帧高速连拍开始触发信号等待事件 (168)9. 软件工具 (170)9.1. 查找表生成插件 (170)9.1.1. 界面 (170)9.1.2. 使用说明 (171)9.1.2.1. 使用场景 (171)9.1.2.2. 基准Lut选择 (171)9.1.2.3. 调整Lut (173)9.1.2.4. 保存查找表 (174)9.1.2.5. 读取Lut (174)9.1.3. 注意事项 (175)9.1.3.1. 从设备中读取 (175)9.1.3.2. Lut写入设备 (175)9.1.3.3. 目录结构 (175)9.2. 平场校正插件 (175)9.2.1. 界面 (176)9.2.2.1. 平场校正执行步骤 (177)9.2.2.2. 采集亮场图像 (177)9.2.2.3. 执行平场校正 (178)9.2.2.4. 校正数据从设备读取/写入设备 (178)9.2.2.5. 校正数据从文件加载/保存到文件 (178)9.2.3. 注意事项 (178)9.2.3.1. 平场校正实现方式 (178)9.2.3.2. 预览 (179)9.3. 帧率计算工具 (180)9.4. 静态坏点校正插件 (181)9.4.1. 界面 (181)9.4.2. 使用说明 (183)9.4.2.1. 执行静态坏点校正步骤 (183)9.4.2.2. 捕获图像 (183)9.4.2.3. 静态坏点校正 (183)9.4.2.4. 坏点数据文件使用 (184)10. 常见问题处理 (185)11. 版本说明 (187)12. 联系方式 (192)12.1. 销售联系方式 (192)12.2. 技术支持联系方式 (192)12.3. 总部及各办事处联系方式 (192)1.概述1.概述1.1.系列概述水星二代（MERCURY2）USB3.0数字相机是由大恒图像自主研发的成熟产品，性能出色、价格实惠、安装、使用方便。
霍尼韦尔honeywell VISTA120中文说明书1．产品以及系统的技术指标以及功能VISTA-120可以划分为8个子系统，最多支持128个由有线、总线或无线设备组成的防区，主要性能如下：·对于5800EU系列无线设备，可以监测无线干扰，支持无线警号，监测时间缩短。
·通过对4101SN 和4208UXM Mk3 的支持，继电器数量从32个增加到96个。
·增加了和PASSPOINT门禁系统的互动功能。
·支持自驱动警号。
·支持最终触发布防。
·系统布防时可选下载限制。
·防区9可用于电话线监测处理。
·可选择布撤防期间键盘的不同显示。
·对于序列号式总线设备支8倍的数据处理速度。
·防区列表数量从8个扩展到15个。
·可选择每个子系统可以被旁路的防区数量。
基础接线防区•防区2-8可选末端电阻监测，支持NO或NC探测器•可以划分到任一子系统•防区1可以支持最多16个烟感探测器•防区1-8都可以使用4线烟感探测器•防区8最多支持50个玻璃破碎探测器总线防区扩展：支持119个总线防区，最大电流128mA：•必须使用总线模块（RPM）•受主机监视•可以划分到任一子系统无线防区扩展：用5800系列无线设备最多可以有128个无线防区（若同时接有有线或总线防区，无线防区相应减少）：•发射器发送安全信号供主机监视•可以监测发射器的电池状态•可以划分给任意一个子系统特殊监视防区J7 触发器输出防区973无线接收机防区988, 990总线回路防区997外围设备支持最多32 和6139/5839EU 键盘混合连接的可编址设备，如无线接收机、继电器模块、4285电话模块等：•与键盘接在同一接线柱•每个设备一个唯一的地址•在设备编程中编程使用某个设备可选语音接口模块支持4286模块，以允许通过音频电话监控系统•获得系统状态信息•布撤防系统•控制系统继电器8个子系统整个主机分为8个子系统，每个子系统相当于一台主机•其中最多可以划分3个公共子系统，这3个公共子系统随相关子系统的布撤防状态而布撤防•主控子系统9可以通过一只键盘察看所有子系统状态•每个键盘可以指定给任意子系统•继电器也可以划分到子系统中•特定系统选项也可以按子系统分别设定用户密码整个系统可以设定150个密码，并且一个密码可以指定给多个子系统。

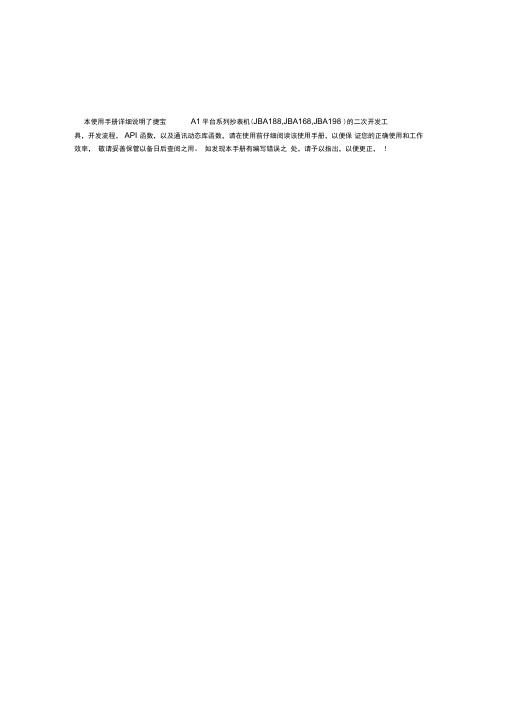

本使用手册详细说明了捷宝A1平台系列抄表机(JBA188,JBA168,JBA198 )的二次开发工具，开发流程，API 函数，以及通讯动态库函数，请在使用前仔细阅读该使用手册，以便保证您的正确使用和工作效率，敬请妥善保管以备日后查阅之用。
如发现本手册有编写错误之处，请予以指出，以便更正，！目录、八―丄前言 (1)二次应用程序开发说明 (3)1.1 CBJTO0安装 (3)1.2 编写应用程序 (3)1 .3编程注意事项： (3)1.4 编译程序 (3)1.4.1 Cbjtool 编译工具. (3)1.4.2 编译步骤. (3)1.5下装文件 (4)1.6 工程文件操作 (4)二次开发接口介绍 (5)2.1 数据类型 (5)2.1.1 基本数据类型. (5)2.1.2 消息. (5)2.1.3 显示区域. (6)2.1.4 光标. (6)2.2 键盘接口函数 (7)2.3 LC號口函数 (7)2.4底层输出函数 (8)2.5 GD接口显示函数 (8)2 .6蜂鸣器与时钟接口函数 (12)2.6.1 蜂鸣器函数. (12)2.6.2 时钟接口. (12)2.6.3 定时器接口. (13)2.7 文件操作函数 (14)2.8 数据库操作函数(BDC. H) (15)2.9 GU组件库函数 (17)2.10消息处理函数 (30)2.10.1 系统消息处理. (30)2.10.2 GUI 消息处理. (31)2.11标准C数据转换函数 (32)2.12标准C字符串函数 (33)2.13图标资源 (34)2.14串行通讯类 (34)2.1 5权限管理类 (36)2.16 环境变量类 (36)2.17 输入法接口 (38)2.18 系统服务调用 (39)二次应用程序开发说明A1平台的应用程序可用ARM处理器的开发工具ADS( ARM Developer Suite )进行编写与编译，这里主要介绍我公司提供的集成开发环境cbjtool2007 来开发二次应用程序。
主菜单|—时钟管理| |—设置时间| |—误差校准| | |—无需调整| | |—每天调快| | |—每天调慢| |—报闹时间| ||—闹铃01->| || |—开启闹铃| || |—报闹时间| || |—持续时间| || |—闹铃星期—星期日、星期一…星期六| || 。
| ||—闹铃16->| ||（同上）|—卡片管理| |—增加卡片| |—修改卡片| |—删除卡片||—系统设置| |—设备机号| |—背光模式—关闭、常开、自动、时区| |—发音提示—键盘音、闹铃音、提示音| |—通讯速率—2400bps、4800bps、9600bps、19200bps| |—记录选项—进门记录、出门记录、事件记录、记满循环、| 禁止相同、容量预警，5位卡号| |—菜单密码| |—资源统计| |—清除系统| |—软件升级||—门禁管理| |—设置门1| | |—权限设置| | | |—时段表—（时段0——时段31）| | | |—时区表—（时区0——时区63）| | | |—节假日| | | |—应用群组—（应用群组0——应用群组15）| | || | |—管制类型—进出双管、进入单管、进管出任、潜回互锁| | |—进入方式—只需刷卡、只需密码、卡加密码| | |—门磁类型—门磁常开、门磁常闭、火警常开、火警常闭、无效| | |—开门按钮—常开、常闭、无效| | |—开门时间| | |—关门时间| | |—首入常开—开启首开、关闭首开| | |—胁迫密码| | |—开门密码| || |—设置门2| | （同上面设置门1）| |—复制1->2门| |—复制2->1门||—端口设置| |—继电器1—门锁1、门锁2、电铃、报警、无效| |—继电器2—门锁1、门锁2、电铃、报警、无效| |—W26接口1—进门1、出门1、进门2、出门2、W26输出、无效| |—W26接口2—进门1、出门1、进门2、出门2、W26输出、无效| |—本机读卡—进门1、出门1、进门2、出门2、无效||—菜单语言—简体中文、EnglishBT300使用快速索引功能简介:BT300集考勤机、密码门禁、单门门禁、汉显读头和两门门禁控制器于一体。
目录引言 (3)Win-pak PE3.0 (4)Win-pak PE3.0 安装 (4)操作系统要求 (4)CD key注意事项 (4)安装分类 (4)安装步骤 (4)Win-pak PE3.0调试 (5)线路和网络连接 (5)设备连接 (5)设备默认网络地址 (7)客户端与服务器网络需求和端口需求 (7)配置设置 (8)定义 (8)设备 (8)卡 (10)系统设置 (11)操作员级别 (11)操作员 (11)系统缺省值 (11)操作设置 (11)系统事件 (11)事件 (11)警报 (11)账户设置 (11)编辑 (11)客户端连接服务器端设置 (11)1）客户端配置 (12)备份和复原 (12)Win-pak pe3.0 注意事项 (12)Ns2pb-winsw 安装 (12)Ns2pb-winsw安装 (12)NS2PB-WINSW门禁解决方案的主要功能和特点 (12)Ns2pb-winsw编程 (13)WIN-PAK PE3.0配置（编程前的准备） (13)修改门禁卡的访问级别 (13)修改出门按钮设置 (13)NS2PB-WIN控制器重新初始化 (14)NS2PB-WINSW编程指南 (14)界面窗口介绍 (14)变量库 - 输入变量 (14)变量库 - 输出变量 (17)主要操作介绍 (19)实例 (20)引言WIN—PAK PE3。
0软件是霍尼韦尔门禁产品运行维护和单人单门控制配置的一款门禁管理和配置软件,霍尼韦尔门禁绝大部分配置都在这个软件上完成.NS2PB—WINSW软件是一款策略编程软件，这款软件的主要作用就是用于双人单门,2门互锁等策略性问题的解决与实现。
在应用中与WIN-PAK PE3。
0软件配合使用。
Win-pak PE3。
0Win-pak PE3。
0 安装操作系统要求Windows 2003 Server SP1Windows 2000 Server SP4Windows 2000 Professional SP4Windows XP Professional SP2Windows 7 旗舰版Windows Server2008 R2CD key注意事项1。
Second Server DB Table Organization 数据库用户:fdmsusr 密码:fdmsamho 1. ACCESS (MS Access, MS SQL Server)
- Item number does as 4 positions, contents of number store to all Intel system. - VarChar is surly approval as Null. - Char, as Varchar, number is all sentence type, English is a capital letter.(formal thing is Default) - Field Type is Key, essential input, empty space indicate approval information. - in Varbin ,could express form is as following. . data Format : count + { data (max , size) } . count (4Byte) : display sink of data all. . max : Display maximum repeat sink of data . size : Display size of Data . { } : It is sign of repetition , Do repeat possibility as much as count . () : exact value
① Registration group information table (tgroup) : Group Information Type Field Name Type Length Explanation
Y-Y- Id Short 2 Group id (reservation to 9 times, 0:no appointment, 1:all appointment, 10: after this use) N-N-Y Name Varchar 30 Group name
N-Y-N Reg_date Char 12 Registration time (YYYYMMDDHHMM)
N-Y-N Timelimit Char 8 Time limit for accessing (HHMMHHMM)
N-Y-N Gate_id VarBin 40004 Registration Gate Id in group. No Gate_Id in group id (0,1) *Format: count + { gateid(max:10000, size:4) } N-N-Y Remark Varchar 50 Other matters
② Registered entrance door table (tgate) : terminal information Type Field Name Type Length Explanation
Y-Y- Id Long 4 Terminal id
N-N-Y Name Varchar 30 Terminal name
N-Y-N Reg_date Char 12 Registration time (YYYYMMDDHHMM)
N-N- Floor Long 4 Installation floor (B1=-1 / 1 floor=1)
N-N-Y Place Varchar 30 Installation place
N-N-Y Block Char 1 If lock setting up (0:cancellation, 1: setting )
N-Y-N UserCtrl Char 1 door open for user Flag (0: limit entrance 1: open entrance) When door open for user, entrance door cann’t be included in group. N-Y-N PassTime Char 8 When door open for user, time of entrance permission (HHMMHHMM) N-N-Y Version Char 4 Program version of terminal
N-Y-N Admin Varbin 404 Manager list *Format : count + { adminid(max:100, size:4) } N-N-Y Lastup Char 14 Upload Time of final entrance log (YYYYMMDDHHMMSS)
N-N-Y Remark Varchar 50 Other matters
③ Entrance door Log table (tgatelog) : Log list of entrance door Type Field name Type Length Explanation
N-Y-N E_date Char 8 Date (YYYYMMDD)
N-Y-N E_time Char 6 Time (HHMMSS)
N-Y- Id Long 4 Terminal id
N-Y-N Bstatus Char 1 Log kinds (2:Connect, 3:Disconnect)
④ Entrance List table (tenter) : Log list of entrance Type Field name Type Length Explanation
Y-Y-N E_date Char 8 Entrance date (YYYYMMDD)
Y-Y-N E_time Char 6 Entrance time (HHMMSS)
Y-Y- G_id Long 4 Terminal id
Y-Y- E_id Long 4 Id of Exit and entrance person
N-N-Y E_name Varchar 30 Name of Exit and entrance person
N-N-Y E_idno Varchar 30 ID of Exit and entrance person
N-Y- E_group Short 2 Group ID of Exit and entrance person
N-Y-N E_user Char 1 Division of Exit and entrance person (0: user, 1: visitor )
N-Y-N E_mode Char 1 Enter and leave mode (1:in, 2:out, 3:normal , 4:exit , 5: call)
N-Y-N E_type Char 1 Matching kind (0:identify, 1:verify, 2:voice, 3:R/F Card, 4: password)
N-Y-N E_result Char 1 Whether or not exit and entrance permission
⑤ Registered user table (tuser) : Imformation of user Type Field Name Type Length Explanation
Y-Y- Id Long 4 User id (pass number)
N-N-Y Name Varchar 30 User name
N-Y-N Reg_date Char 12 Registration time (YYYYMMDDHHMM)
N-Y-N Datelimit Char 17 Date limit for accessing (FYYYYMMDDYYYYMMDD) * F: Use existence and nonexistence (Y: using , N: not using ) N-N-Y Idno Varchar 30 User Id
N-Y-N Badmin Char 1 Setting ofmanager(0:gerneral user 1: terminal manager 2:server manager) * sever manager include ability of terminal manager N-N-Y Company Varchar 30 Division
N-N-Y Dept Varchar 30 Position N-N-Y Phone Varchar 50 Telephone number
N-Y- Group_id Short 2 Position group (whole setting : using all door)
N-Y- Cantgate Varbin 4004 Impossible door to entrance * Format : count + { gateid(max:1000, size:4) } N-Y- Timegate Varbin 8004 During time exit and entrance controlled door * Format : count + { gateid+time (max:1000, size:8) } time(4bytes binary) : hhmmhhmm N-Y-N Validtype Char 1 0: Fp, 1: Voice(not use), 2: Pw, 3: Card, 4: Card | Fp 5: Card | Fp 6: Card | Pw 7: Card & Pw 8: (Id & Fp) | (Card & Fp) 9: (Id & Pw) | (Card & Pw)
N-Y-N Cancard char 1 Not use
N-N-Y Cardnum varchar 20 When using Card, field for card number
N-N-Y Pwd Varchar 8 User’s card password ( using for authoring password )
