PVC 电线管预埋敷设施工技术交底
1.对班组进行施工技术交底。
2.熟悉图纸，防止漏埋、错埋，混凝土梁、柱里预埋线管时，线盒、箱要固定牢固，位置要符合设计要求。
3.管子最小弯曲半径大于等于10D ，管子弯曲处弯扁度小于等于0.1D （D 为管子外径）。
4.管子进盒、箱连接，一定要使用杯疏，管子进盒、箱与盒、箱里口平齐，一管一孔，不许开长孔。
5.管口要求平整，管与管，管与盒（箱）等连接时，必须使用胶水，接口要密封牢固。
6.灯头盒、开关盒埋入混凝土内一定要使用泡沫塑料、锯沫等填充材料填实用胶带包牢，防止水泥浆灌入盒内。
7.成排管路在同一位置时，要求管与管之间有2cm 以上间距，排列整齐。
8.灯头盒、开关盒位置，严格按照施工图纸尺寸进行预留，预埋时，放好样，在图纸上标出管线位置。
9.单层钢筋上防止管子交叉，交叉位置应在双层钢筋内，严禁3层管子在同一位置交叉。
10.在土建模板上开孔，要求用机械开孔，产生的锯末及时清理。
11.管进盒箱应煨成灯叉弯，管路每隔1米用镀锌扎丝绑扎牢固，弯曲部位按要求固定，向上引管不宜过长，以能煨弯为准，向墙外引管要封堵预留管口。
接线盒旁15cm 内，必需用扎丝绑扎牢固。
12.每次浇捣混凝土必需有专人看护。
13.墙面开凿预埋线管时，必需采用切割机开槽，开槽的宽度和深度大于管子外径的1.5倍，保护层厚度不小于15mm ，梁、柱上严禁开槽。
14.管路在超过30米（无弯时）、20米（有一个弯）、15米（有二个弯时）、8米（有三个弯时）应加装接线盒；不允许有4弯。

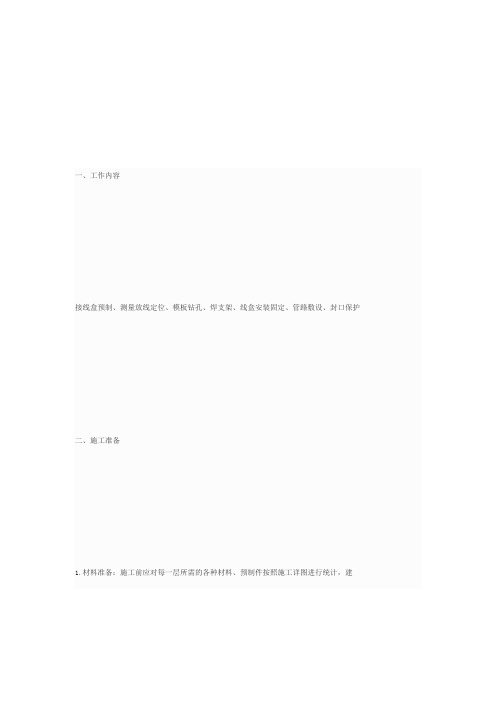

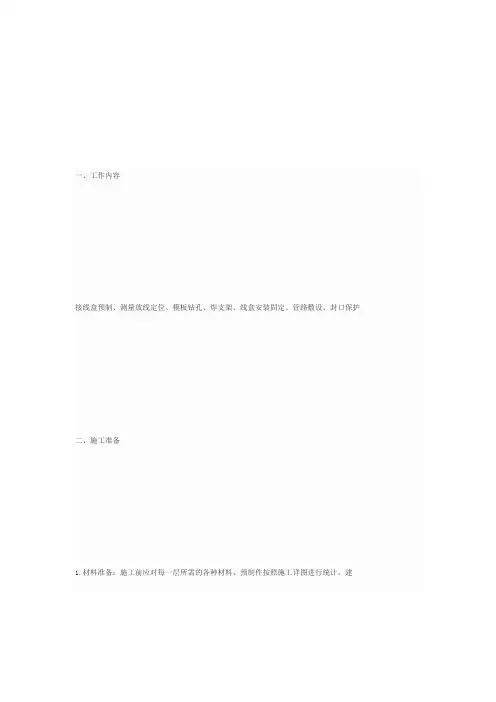

一、工作内容接线盒预制、测量放线定位、模板钻孔、焊支架、线盒安装固定、管路敷设、封口保护二、施工准备1.材料准备：施工前应对每一层所需的各种材料、预制件按照施工详图进行统计，建立统计表，便于材料供应和实行限额领用。
1.1现浇砼结构内预埋应采用重型的阻燃性PVC导管。
要求抗压抗冲击性能好；管材应柔韧性好，弯折时不易断裂，回弹性好建筑电工用无增塑刚性阻燃PVC管。
1.2导管、接线盒、接头套管、锁母、胶水等宜采用同一厂家的配套产品。
接线盒敲落孔距盒口的高度应与其使用场所的钢筋与模板距离相匹配。
接头套管和锁母的内径应与导管的外径配合紧密。
1.3管材及其配件在进场应进行检查。
PVC管实测其壁厚应均匀，无变形和气泡裂缝等，要求有消防产品检查报告和出厂合格证，氧指数大于27%。
接线盒应光洁平整，开孔齐全。
管材和接线盒应有清晰的生产商名称和商标、规格型号、执行标准号。
1.4其他材料：铁钉、扎丝、胶带、锯末、油漆2.机械和工具：手电钻、开孔器、切割机、锯条、钳子、卷尺、水平尺、线坠、毛笔、红铅笔3.技术准备：3.1土建的结构体是水电设备和管线安装的根基，施工之前应仔细核对透彻理解土建结构和建筑图的尺寸关系，如有不清楚的地方或发现问题应及时请土建解决。
3.2施工之前技术人员应通盘考虑土建、水电设备各系统，绘制有各种电气接线盒准确定位尺寸的施工详图。
4.基本操作工艺：作业班组进场后，应对其进行技术交底，使其熟练掌握PVC管的基本操作工艺。
4.1PVC管的切断：配管前应根据管子每段所需的长度进行切断。
切断可使用钢锯条锯断、专用剪管刀剪断，在预制时还可使用砂轮切割机成捆切断。
不论是用哪种方法，都应该一切到底，禁止用手来回折断。
切口应垂直，切口的毛刺应随手清理干净。
4.2PVC管的弯制： PVC管的柔韧性很好，在常温下即可用弯簧来直接弯曲，较为简便易行。
将弯簧插入管内需要弯曲处，两手分别握住弯曲处弯簧两端，膝盖顶住被弯曲处略微移动，双手均匀用力，煨至比所需角度略小，待松手后弯管回弹，便可获得所需角度。
技术交底记录编号工程名称巴达格瑞高速公路Lot 2A 交底日期施工单位中土集团尼日利亚有限公司分项工程名称预埋件安装工程交底提要预埋ＰＶＣ管埋设技术交底交底内容：预埋PVC管埋设技术交底1.适用范围本作业指导书适用于巴达格瑞高速公路Lot 2A工程PVC管埋设施工作业。
2.技术要求PVC管安放时，必须保持顺直，并保证接头一侧在线路内侧预留长度≥50cm，以利于将来搭接,PVC管安装间距严格按照要求尺寸，保证PVC管保护层。
在预留处用水泥袋将PVC管两端套牢密封，在检查井位置用水泥袋装满沙子封住或用木板挡住，然后回填，检查井预留位置在见施工图。
PVC管基坑回填时，坑内积水排干后每15cm一层回填，用夯实机夯实。
PVC涵管顶面需填土50cm上且混凝土龄期达到两天后方可允许小型机械通过，严禁大型机械直接在结构面上行走。
3.施工程序与设备机具工艺流程测量放线---基坑开挖---清底---PVC管安装---模板安装---浇筑混凝土---基坑覆土回填挖掘机、模板、Φ300PVC管、卡模、振捣器、夯实机。
4.施工要求4.1测量放线基坑开挖前，测量工程师按照设计图纸测量放线，控制设计标高和坡度。
4.2基坑开挖利用反铲挖掘机开挖基坑，到基底10cm采用人工清底。
4.3 PVC管安装安装PVC管，保证每根PVC管顺直，接口处安装到位严实，安装过程严禁人员在PVC管上面踩踏。
4.4安装模板安装PVC管固定卡模及模板，经工程师检查合格后浇筑C30预拌砼，并用振捣棒振捣密实，并定期洒水养护。
4.5 基坑覆土回填待混凝土龄期达到2天，按每15cm一层回填覆土，并用夯实机夯实，严禁大型机械通过。
5.施工图Φ1502250图一纵向PVC管断面图Φ300图二横向PVC管断面图1Φ300图三横向PVC管断面图26.安全及环保要求6.1安全要求6.1.1施工区域应设警示标牌，严禁非工作人员出入。
6.1.2施工前应对机械设备进行检查、确保设备机具正常运转。
PVC导管预埋技术交底3.1 工具：铅笔、钢卷尺、钢锯、锯条、弯管弹簧、剪管器、钢锉、胶带、细铁丝、钢筋扎钩、透明塑料水平管或红外水平仪；3.2 其他：手电钻、水平尺、钢卷尺、绝缘手套、工具袋，合梯等。
4、作业条件4.1、结构板内敷设：结构板下层钢筋绑扎完成，预制板铺设安装就位。
4.2、混凝土结构墙内敷设：结构墙竖向、横向钢筋绑扎完成。
4.3、预制构筑墙体安装就位。
5、操作工艺5.1、工艺流程5.2、熟悉图纸：熟悉电气施工图,还要阅读建筑和结构施工图以及其他专业图纸,电气工程施工前要了解建筑结构布局和电气配管与其他工种间的配合情况，按照图纸及施工质量验收规范的规定，综合考虑.保持与其他管路的安全距离,确定盒(箱)的正确位置及管路的敷设部位和走向,以及在不同方向进出盒(箱)位置，绘制综合布置图，施工时严格按综合布置图安装敷设。
5.3、墙面箱、盒定位：接线盒、箱坐标用盒尺按图纸定位尺寸测量定位，结构墙体钢筋绑扎完成后，安装标高用透明水平管或红外水平仪从建筑标高线（以某一点为基准点）逐个测抄出标高点，用色笔做好标记。
同一面墙上多个线盒点位的可在墙面两端抄出两点标高定位点，再将小白线拉紧固定在两端标高定位点上，一面墙只有一个预埋线盒的可直接将水平标高点标在线盒（箱）正下（上）方，用盒尺对盒底标高测量定位；线盒固定后，再进行二次复核定位尺寸，如偏差超出规范要求，必须及时进行调整。
预制构筑墙安装完成后要对墙面预埋盒标高进行复核。
5.4、顶板线盒、二次结构墙甩管定位：参照建筑施工图先将二次结构墙准确定位，并在顶板上画线作为标识，根据建筑室内空间，测出灯位、二次墙上强弱电点位，用油漆画出十字定位线，二次墙上强弱电点位做标识，区别线管性质；灯位油漆十字定位标识不易太粗，以1至2公分为佳，不易太长线盒就位后每侧外漏1至2公分。
二次结构墙多为100mm厚，应准确标出墙中线。
5.5、稳注盒、箱：结构墙内或结构板内线盒可根据图纸管路走向和入盒根数提前预制加工，把塑料盒接头直接安装在合适的盒敲落孔上，盒内盒接头管口堵上塑料管堵，然后盒内塞满泡沫、锯末后，用胶带把盒口封闭严实；接线盒使用穿筋盒可用φ6-φ8钢筋固定于墙体钢筋上，固定在钢筋上时火烧丝成双十字绑扎固定，接线箱可用φ10以上的钢筋固定，同接线盒固定方法相同，禁止在结构钢筋上点焊固定。
