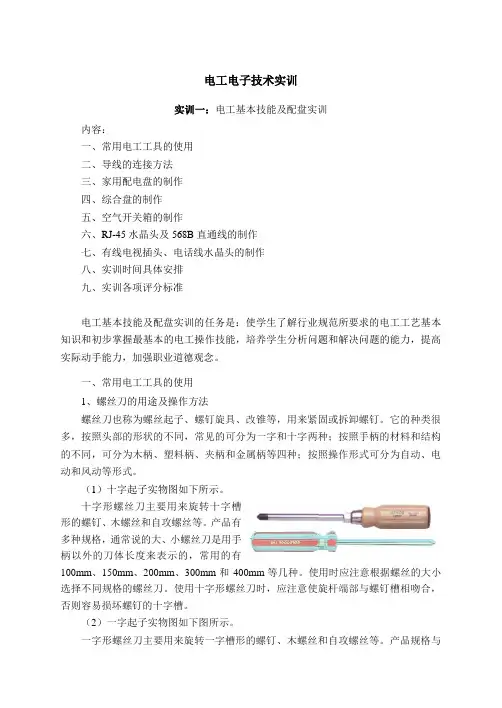

电工电子技术实训
实训一：电工基本技能及配盘实训
内容：
一、常用电工工具的使用
二、导线的连接方法
三、家用配电盘的制作
四、综合盘的制作
五、空气开关箱的制作
六、RJ-45水晶头及568B直通线的制作
七、有线电视插头、电话线水晶头的制作
八、实训时间具体安排
九、实训各项评分标准
电工基本技能及配盘实训的任务是：使学生了解行业规范所要求的电工工艺基本知识和初步掌握最基本的电工操作技能，培养学生分析问题和解决问题的能力，提高实际动手能力，加强职业道德观念。
一、常用电工工具的使用
1、螺丝刀的用途及操作方法
螺丝刀也称为螺丝起子、螺钉旋具、改锥等，用来紧固或拆卸螺钉。它的种类很多，按照头部的形状的不同，常见的可分为一字和十字两种；按照手柄的材料和结构的不同，可分为木柄、塑料柄、夹柄和金属柄等四种；按照操作形式可分为自动、电动和风动等形式。
（1）十字起子实物图如下所示。
十字形螺丝刀主要用来旋转十字槽形的螺钉、木螺丝和自攻螺丝等。产品有多种规格，通常说的大、小螺丝刀是用手柄以外的刀体长度来表示的，常用的有100mm、150mm、200mm、300mm和400mm等几种。使用时应注意根据螺丝的大小选择不同规格的螺丝刀。使用十字形螺丝刀时，应注意使旋杆端部与螺钉槽相吻合，否则容易损坏螺钉的十字槽。
（2）一字起子实物图如下图所示。 一字形螺丝刀主要用来旋转一字槽形的螺钉、木螺丝和自攻螺丝等。产品规格与十字形螺丝刀类似，常用也是100mm、150mm、200mm、300mm和400mm等几种。使用时应注意根据螺丝的大小选择不同规格的螺丝刀。若用型号较小的螺丝刀来旋拧大号的螺丝很容易损坏螺丝刀。
螺丝刀的具体使用方法如下图所示：
当所旋螺钉不需用太大力量时，握法如下左图；若旋转螺钉需较大力气时，握法如下右图所示。上紧螺钉时，手紧握柄，用力顶住，使刀紧压在螺钉上，以顺时针的方向旋转为上紧，逆时针为下卸。穿心柄式螺丝刀，可在尾部敲击，但禁止用于有电的场合。
电工实训教案
标题：电工实训教案
一、教学目标：
1. 了解电工实训的重要性，掌握实训的基本原则和注意事项。
2. 掌握电工实训的基础知识和技能，包括电路的组装和连接、电池的使用和维护、电器设备的安全操作等。
3. 培养学生的实操能力和解决问题的能力，提升他们在电工实训中的自信心。
4. 培养学生的团队合作和沟通能力，通过合作完成实训任务。
二、教学内容：
1. 电工实训基础知识：
a. 电路基础：电流、电压、电阻等。
b. 电路元件：电池、开关、灯泡等。
c. 安全知识：电器设备的安全操作、避免触电风险等。
2. 实训内容：
a. 电路的组装和连接：学生通过实际操作，学会组装和连接简单的电路。 b. 电池的使用和维护：学生了解电池的种类、正负极的区别以及正确的使用和维护方法。
c. 安全操作：学生学习并掌握电器设备的正确使用方法，了解避免触电事故的相关知识和技巧。
三、教学步骤：
1. 引入：介绍电工实训的重要性，激发学生对电工实训的兴趣和探索精神。
2. 知识讲解：以简洁易懂的方式讲解电工实训的基础知识，如电流、电压、电路元件等。
3. 案例分析：通过分析实际案例，引导学生理解电工实训的实际应用价值，并培养解决问题的能力。
4. 实际操作：提供实际操作的机会，让学生亲自动手组装和连接电路、使用电池、进行安全操作等。
5. 实训任务：分组分配实训任务，要求学生在规定时间内完成实训任务并提交报告。
6. 总结：归纳总结电工实训的重要知识点和技能，鼓励学生积极思考和提出问题。
7. 作业布置：布置相关作业，要求学生通过自主学习深化对电工实训内容的理解。
四、教学资源和评估： 1. 教学资源：电工实训设备（包括电路组装工具、电池、灯泡等）、教材、实例案例、电子板书等。
2. 评估方式：通过学生的实际操作和实训任务报告对其实操能力和理论掌握程度进行评估，并给予反馈和指导。
一、实训目的
1. 熟悉配电箱的组成、结构及工作原理。
2. 掌握配电箱装配的基本工艺流程和操作方法。
3. 提高电气安装技能，增强实际操作能力。
4. 培养团队协作精神和安全意识。
二、实训内容
1. 配电箱概述
配电箱是供配电系统中的一种重要设备，用于接收、分配、控制和保护电力系统中的电能。根据电压等级的不同，配电箱分为低压配电箱和高压配电箱。本实训主要针对低压配电箱进行装配。
2. 配电箱装配工艺流程
（1）准备阶段
1）熟悉图纸及技术要求，了解配电箱的组成、结构和工作原理。
2）准备装配所需的工具、材料和设备，如扳手、螺丝刀、绝缘胶带、接插件、母线、导线等。
3）检查元器件型号、规格、数量等与图纸是否相符，确保无误。
（2）元件安装
1）安装元件板（安装桥架）：在装配时必须做好防护，轻拿轻放，严禁踩踏。元器件不能在安装板表面上研磨。
2）安装电器元件：操作方便，不受到空间或相邻元件的防碍，不能触及带电体。如带电体外露给操作带来危险，需加防护措施，如加装绝缘板、绝缘热缩套管等。
3）满足电器元件产品说明书的要求，例如满足飞弧距离、电气间隙和爬电距离的要求。
（3）母线排制作
1）熟悉电路图，依照开关电流选取相应的铜母线排（母线排载流量），图纸中标明铜排规格，按照图纸施工。 2）铜排从库房领取时，做好表面的防护，严禁在地面拖拉，保持表面的光洁度。
3）下料：母线要求平直，母线不得有明显的锤痕、凹坑等缺陷，母排在下料前或下料后进行校正，不能有毛刺存在。
4）弯制：使用母排折弯机，不得野蛮操作，严格遵守作业指导书及操作规程。在模具上应垫上合适的纸板或棉布，防止模具损伤铜排表面。批量制作时应先抽取一节铜排进行弯制，测量铜排的拉伸系数。
（4）配线
1）按照电路图进行配线，确保线路连接正确、牢固。
2）绝缘处理：使用绝缘胶带、接插件等对线路进行绝缘处理。
3）检查线路连接是否可靠，绝缘是否良好。
（5）装配完成
亚龙yl-210a型电气装配实训台指导书
一、实训台介绍
亚龙yl-210a型电气装配实训台是一种可拆装式的电气装配实训台，可用于电子、机械、自动化等各个领域的电气实训和教学。该实训台主要由工作台、面板、零部件和电气等组成。可以模拟各种电气控制系统，并提供真实的操作和训练。通过实训，学生可以熟悉电气控制系统的组成和工作原理，掌握电气元件的安装和连接方法，了解电气控制系统的调试方法和维护技能。
二、实训内容
1.基础电气实验
包括电路的简单连通、电流、电阻、电压和功率等基本电气实验。其目的是使学生熟悉电气元件的连接和基本电气参数的测量方法。
2.电气元件的安装与调试
学习各种电气元件的安装和故障排除技能，包括开关、继电器、控制电路、电机等。
3.电气控制系统的组成与工作原理
学习电气控制系统的组成和工作原理，包括接线图、电路图、控制电路和保护电路等。
4.电气控制系统的调试与维护
学习电气控制系统的调试和维护技能，包括电路板的维护、控制电路的调试和电气控制系统的维护等。
三、实训指导
1.实训前，学生应先熟悉实训台的结构和使用方法，了解各种电气元件的功能及其安装方法。同时，要了解电气控制系统的组成和工作原理，掌握基本的电气知识。
2.在实训过程中，学生应注意安全，不得擅自改变实训台的电路、连接线和电气元件等。操作实训台前，应先检查电气线路和连接点的接触牢固，电路接线正确。在操作过程中，应注意观察电气控制系统的工作状态，学习正确的故障诊断和排除方法。
3.学生应注重实践操作，利用实训台进行实验和模拟操作，熟练掌握各种电气控制系统的安装和调试方法，理解电气控制系统的组成和工作原理，掌握基本的电气知识和技能。
四、实训评估
实训评估主要通过日常操作、实训报告和实训考核等方式进行。日常操作是指学生在实训过程中的注意事项和实验操作等。实训报告是指学生对实训过程中所学到的知识和技能的总结和归纳。实训考核主要是指学生对电气控制系统的正确安装和调试技能的考核。评估结果对学生的实训成绩和学习成绩都有影响，是对实训效果的一种检验和评估。
