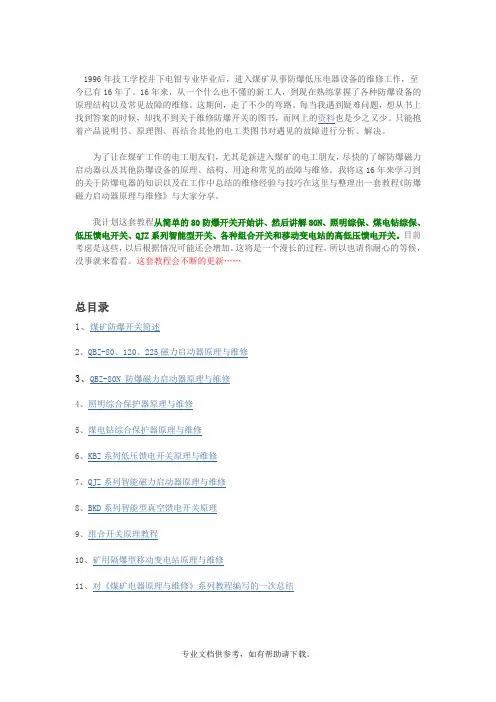

1996年技工学校井下电钳专业毕业后，进入煤矿从事防爆低压电器设备的维修工作，至今已有16年了。16年来，从一个什么也不懂的新工人，到现在熟练掌握了各种防爆设备的原理结构以及常见故障的维修。这期间，走了不少的弯路。每当我遇到疑难问题，想从书上找到答案的时候，却找不到关于维修防爆开关的图书，而网上的资料也是少之又少。只能抱着产品说明书、原理图、再结合其他的电工类图书对遇见的故障进行分析、解决。
为了让在煤矿工作的电工朋友们，尤其是新进入煤矿的电工朋友，尽快的了解防爆磁力启动器以及其他防爆设备的原理、结构、用途和常见的故障与维修。我将这16年来学习到的关于防爆电器的知识以及在工作中总结的维修经验与技巧在这里与整理出一套教程《防爆磁力启动器原理与维修》与大家分享。
我计划这套教程从简单的80防爆开关开始讲、然后讲解80N、照明综保、煤电钻综保、低压馈电开关、QJZ系列智能型开关、各种组合开关和移动变电站的高低压馈电开关。目前考虑是这些，以后根据情况可能还会增加。这将是一个漫长的过程，所以也请你耐心的等候，没事就来看看。这套教程会不断的更新……
总目录
1、煤矿防爆开关简述
2、QBZ-80、120、225磁力启动器原理与维修
3、QBZ-80N 防爆磁力启动器原理与维修
4、照明综合保护器原理与维修
5、煤电钻综合保护器原理与维修
6、KBZ系列低压馈电开关原理与维修
7、QJZ系列智能磁力启动器原理与维修
8、BKD系列智能型真空馈电开关原理
9、组合开关原理教程
10、矿用隔爆型移动变电站原理与维修
11、对《煤矿电器原理与维修》系列教程编写的一次总结 专业文档供参考，如有帮助请下载。 煤矿防爆开关简述
【2011年12月14日】最近几天比较忙，所以没能及时的更新帖子，让大家久等了。那么现在就开讲吧。从哪里开始呢？就从防爆开关的作用开始吧。我想可能很多坛友都知道防爆开关的作用，但是我还是要讲一下的。因为我刚开始参加工作的时候，很长一段时间，都不知道这些防爆开关的具体用途。每天都在修开关，学习这些开关的原理、结构、维修方法。但是就是不知道它们是做什么用的。因为我不下井。
钻井作业% 1
我们介绍QBZ-80、120、225三种（即QBZ-80、QBZ-120、QBZ-225）防爆磁力启动器原理与维修。因为这三种开关虽然型号不同，但是他们的大致结构及工作原理是相同的，只是他们可以控制的设备容量不同。QBZ-80最大可以控制额定电流80A的设备、QBZ-120最大可以控制额定电流120A的设备。就像大人与小孩，虽然他们的力气不一样，大人可以搬起更重的东西，小孩只能搬比较轻的东西。但是内部器官以及外部特征都是一样的。
首先，说一下型号的含义：
QBZ-80/1140(660) 、 QBZ-120/660(380) 这是常见的磁力启动器的型号全称，那么这些型号是什么意思哪？我们通过这些型号可以获得哪些信息哪？
Q： 启动器
B： 隔爆型
Z： 真空 （是指使用的是真空接触器，而不是整个开关内部是真空的哟！稍后将详细讲解真空接触器）
80： 额定电流80A （最大可以控制额定电流是80A的设备、120、225等数字是相同的含义）
1140（660）：额定电压1140V或660V）（可以控制额定电压是1140V或660V的设备，需要通过调整接线，稍后详解）
开关的外部结构及功能
钻井作业% 2
上面这张图片，就是常见的80开关，不同厂家生产的开关，可能在外形及内部结构上，稍稍有一点点差别。但是万变不离其宗，你学完了这个教程，它再变，你也知道怎么回事。
按照图上指示的各部件的名称，我们一一讲解。
1、接线腔：打开这个盖子，你就会看到里面有6个大接线柱和几个小接线柱，六个大接线柱有三个是进电源的，另外三个是接负载的。几个小接线柱是接远程控制线的。
2、电源进线喇叭口：电源电缆线通过这个喇叭口，进入接线腔内，接在电源接线柱上。在电源喇嘛口的对面还有一个喇叭口（就是上图中没有标注的那个大喇叭口），他是方便两台开关，进行电源并联时使用的。如果还有一台开关需要电源，就可以从这台开关的电源接线柱上引出去。
马达启动继电器安装接线方法
马达启动继电器是一种电子设备，广泛应用于汽车、摩托车等机动车辆中。其主要作用是作为开关，控制起动电机工作，以启动车辆。为了确保马达启动继电器能够正常运行，我们需要正确地安装和接线。下面将介绍它的安装步骤以及接线方法。
首先，我们需要准备好需要安装的马达启动继电器、电线和插头。在安装前，需要确认马达启动继电器的参数是否与需要控制的设备相符。接着，将马达启动继电器安装在指定位置上，并用螺丝固定好。
然后，在马达启动继电器的两个钢钉上连接电线。其中，一端连接起动电机的控制回路，另一端连接电源的正级电路。在接线时，需要留意电线的颜色，一般情况下，红色的电线表示正级电路，黑色的电线表示负级电路。
最后，将电源的负级电路连接到起动电机的负级电路上。这样，当马达启动继电器接收到激励信号时，就可以通过正级电路将电流传输到起动电机的控制回路上，触发起动电机开动。
需要注意的是，在安装马达启动继电器时，需要遵循相关安全规定和操作规范。在接线时，应当首先切断电源，并使用安全工具和防静电设备，以确保人身安全和设备运行的稳定性。
总之，正确的安装和接线是马达启动继电器正常运行的基础，因此，我们要认真学习并掌握其安装接线方法，以确保车辆行驶的安全和稳定。
防爆电气设备的接线工艺
1、接线螺栓和螺母的螺纹无损伤，无放电痕迹，接线零部件齐全，有卡爪、弹簧垫、背帽等，否则为不完好。
2、接线要整齐，无毛刺，卡爪不压胶皮或其它绝缘物，也不得压或接触屏蔽层，芯线裸露距卡爪不大于10mm，否则均为不完好。
3、接线室内地线长度应以松开线嘴卡兰拉动电缆时，相线被拉松或拉脱而地线不掉为宜。接地螺栓、螺母、垫圈不允许涂绝缘物，卡爪（或平垫）要镀锌或渡锡，否则为不完好。
4、高压电缆间的连接一律采用压接技术，接线柱使用压板接线时，压板凹面一律朝下，否则为不完好。
5、隔爆开关闭锁后，接线板正面的带电螺栓应用绝缘材料封堵隔离带电体，断路器应装设隔离护罩。
6、隔离设备和元件应放置平、直、稳。接线后，盖板和转盖一律朝外，便于检修和维护，喇叭嘴严禁朝上，喇叭嘴电缆出口应平滑，不得出现死弯，否则均为不完好。
7、低压隔爆开关接线室不允许由电源侧进出线至负荷侧接线，或由负荷侧进出线至电源侧接线；磁力启动器的小喇叭嘴严禁引入引出动力线，否则为失爆。
8、煤电钻插销的电源侧应接插座，负荷侧应接插销，如反接为失爆。
9、电缆护套（铅皮）伸入器壁长度要符合5mm----15mm的要求，小于5mm为失爆，大于15mm为不完好。如电缆粗穿不进时，可将伸入器壁部分锉细，但护套与密封圈结合部位不得锉细，否则为失爆。
10、接地线使用镀锌钢绞线时，接头应使用专用连接卡板连接（卡板长度不得小于150mm）；使用镀锌铁扁时，应用两道镀锌螺栓进行紧固，并加弹簧垫或背帽，螺丝直径不得小于10mm。
11、高压隔爆开关接线盒引入铠装电缆后，应使用绝缘胶灌至电缆三叉以上，否则为失爆。
12、鸡爪子：
（1）、橡套电缆的连接不采用硫化热补或同等效能的冷补者；
（2）、电缆（包括通讯、照明、信号、控制、监控以及高低压橡套电缆）的连接不采用接线盒的接头；
（3）、铠装电缆的连接不采用接线盒和不灌注绝缘填充物或填充不严密、露出芯线的接头。
