QBZ-80（660V）
矿用隔爆型真空电磁起动器
型号、用途及工作条件
1、矿用隔爆型真空电磁起动器（以下简称起动器），用于交流
50Hz，电压380V、660V、1140V的电路中作直接或远距离控制
三相鼠笼型异步电动机，并可在停止时进行换向，起动器具 有：
1.1 失压保护；
1.2 过载保护； 1.3 短路保护； 1.4 过电压保护； 1.5 断相保护； 1.6 主电路漏电闭锁保护。
中间继电器
电动机综合保护器
保护器所提供的保护
• 1、过载保护：保护电流可任意设定，当 运行电流值大于设定值时，按动作特性 曲线动作。 2、漏电（接地）保护：漏电电流大于设 定值时保护器在3秒内动作。 3、短路保护：任意一相电流达到8Ie电 流时，保护器在2秒内动作。
•
• 用于吸收和消耗电路断开时感性负载产生的自感电 动势,可防止过电压造成的负载绝缘击穿
BLX KN3-3 LX1-11K LX1-02K BK-200 RL1-15 RC JZ7-44
S3 S2 S1 T F1 F
F
K3 K2 K1 Q
电动机综合保护器 JDB-80、120、225 真空接触器 隔离换向开关 名 称 CKJ5-125、250 DH7-80、125、250 型号
D3
D2
开关内部结构
真空接触器
真空接触器常见的故障
• 故障现象 原因分析 排除方法 接触不良： 没有可靠固定 检查连接是否 紧固，保持规定的电气间隙和爬电距离 接触器声音不对： 可能弹簧松动 查看弹 簧，并做适当调整 通电没反应： 可能控制电路板烧坏 查看 电路板是否有脱焊，测量整流桥是否完好 有缺相现象： 可能是某只真空管已烧坏 更换真空管

QBZ―80型和QBZ―80N型磁力启动器的故障剖析及维护[权威资料]

QBZ―80型和QBZ―80N型磁力启动器的故障剖析及维护[权威资料]

QBZ―80型和QBZ―80N型磁力启动器的故障剖析及维护[权威资料]QBZ―80型和QBZ―80N型磁力启动器的故障剖析及维护【摘要】本文针对煤矿井下常用的运输机电设备控制关联设备磁力启动器在使用中出现的故障进行剖析，主要介绍了故障的处理及维护。

【关键词】煤矿;磁力启动器;故障;维护QBZ-80型和QBZ-80N型这两种磁力启动器是煤矿常用的两种控制开关，在运输机电的设备控制中，前者主要用于水泵、充电柜、油泵电机、胶带输送机电机、刮板运输机等设备的控制，后者主要用于对小功率绞车电机的控制。

下面分别就两种开关的常见故障及日常维护的要点进行讨论。

1 QBZ-80型磁力启动器1.1 基本电路构成该磁力启动器主要是由高压回路和低压回路两部分构成。

简单的判别方法如下:变压器初级回路均为高压回路，变压器的次级回路则为低压回路，亦称为控制回路。

高压回路的工作电压在井下为380/660 V 或660/1140V，低压回路的工作电压是36V，在此变压器起到了隔离、降压的作用，开关的实质是通过按钮对低压回路的控制来实现高压回路对负荷的控制。

高压回路的构成部件有手柄开关，变压器初级回路，高压保险，真空接触器的主触头构成。

低压回路主要是由启动停止按钮，中间继电器，变压器次级，低压保险，综合保护器构成。

1.2 基本工作原理(1)接通换向隔离开关，变压器初级得电，次级输出36V的交流电压为控制电路供电，电机综合保护器内漏地检测回路对负载检测，绝缘达到要求，保护器3-4触点闭合，为给控制电路供电作为好准备。

(2)按压启动按钮，电流由变压器次级的上端经3-4触点、中间继电器、停止按钮、启动按钮、2号接线柱-地-9号接线柱至变压器次级的下端构成回路，中间继电器线圈得电，其常开触点闭合，真空接触器线圈随之得电吸合，负载得电工作。

同时启动按钮两端并接的自保触点闭合，使工作状态得以维持。

(3)按下停止按钮后，电流回路被切断，中间继电器、真空接触器线圈分别失电释放，接触器主触头断开，负载停止工作。

QBZ-80开关原理

QBZ-80开关原理

起动后 无 法维持
1、电 源电压 低于7 5%额定 电压 2、反 力弹簧 调节过 紧 3、辅 助触点 接触不 良 1、中 间继电 器卡死 或熔焊 1、电 源三相 严重不 平衡 2、电 容击穿 3、电 容容量 电阻阻 值降低 1、接 触器动 导杆锁 紧螺母 松动 2、三 相触头 磨损程 度不同
无法停 止 阻 容保护 器 电 阻烧毁
3、按下停止按钮S1，中间继电器失电，常开触头断开，真空接
触器线圈失电使主触头脱开分断主线路。 4、在起动或运行过程中，当线路发生短路、过载、断相等故障
时，保护器触头动作，使吸合线圈释放而起保点对负
载进行漏电检测，当主回路对地绝缘电阻低于规定值时，保 护器实行漏电闭锁，起动器无法起动。
BLX KN3-3 LX1-11K LX1-02K BK-200 RL1-15 RC JZ7-44
S3 S2 S1 T F1 F
F
K3 K2 K1 Q
电动机综合保护器 JDB-80、120、225 真空接触器 隔离换向开关 名 称 CKJ5-125、250 DH7-80、125、250 型号
D3
D2
2、起动器的型号的表示方法如下：
Q B Z
-
□ /□
额定 电压 额定 电流 真空 式 隔爆 型 起动 器
3、起动器可在下列条件下工作：
3.1 海拔不超过2000米；
3.2 周围环境温度为－5℃～+40℃； 3.3 周围空气相对湿度不大于95%(+25℃时)；
3.4 在具有甲烷混合物及煤尘爆炸危险的工矿企业中；
中间继电器
电动机综合保护器
保护器所提供的保护
• 1、过载保护：保护电流可任意设定，当 运行电流值大于设定值时，按动作特性 曲线动作。 2、漏电（接地）保护：漏电电流大于设 定值时保护器在3秒内动作。 3、短路保护：任意一相电流达到8Ie电 流时，保护器在2秒内动作。

煤矿用80开关(QBZ-80、120、200)磁力起动器 徐机高职华康

煤矿用80开关(QBZ-80、120、200)磁力起动器 徐机高职华康

5、每次起动前，保护器的漏电检测33#端通过常闭触点对负 载进行漏电检测，当主回路对地绝缘电阻低于规定值时，保 护器实行漏电闭锁，起动器无法起动。 6、保护器电机综合保护器工作原理详见其使用说明书。
X3
X2
X1
正 停反
S2 T
F2
Q
4 14 Q1 Q2 K 1-1 C di K 1-2 11 K2 3 K3 7
S3 S2 S1 T F1 F
F
K3 K2 K1 Q
电动机综合保护器 JDB-80、120、225 真空接触器 隔离换向开关 名 称 CKJ5-125、250 DH7-80、125、250 型号
D3
D2
D1
图1 QBZ- 80、12 0、200 /66 0( 38 0)电气原理图
代号
X1
X2
X3 S2 4 K3 11 40 V 66 0V 3 6V F1 0 Q3 1 K1 11 13 13 Q1 K1 C K1 K2 3 K3 7 S1 1 K1 5 S3 2 2 8
QBZ-80、120、200/1140（660、380） QBZ-80、120、200/1140（660、380）
矿用隔爆型真空电磁起动器
使 用 说 明 书
中国· 中国·电光防爆电气有限公司
型号、用途及工作条件
1、本矿用隔爆型真空电磁起动器（以下简称起动器），用于交 流50Hz，电压380V、660V、1140V的电路中作直接或远距离控 制三相鼠笼型异步电动机，并可在停止时进行换向，起动器 具有： 1.1 失压保护； 1.2 过载保护； 1.3 短路保护； 1.4 过电压保护； 1.5 断相保护； 1.6 主电路漏电闭锁保护。
漏电闭锁值7+20%KΩ(380V )或22 +20%KΩ( 660V) 漏电检测电流小于2mA

煤矿用80开关(QBZ-80、120、200)说明书解读

煤矿用80开关(QBZ-80、120、200)说明书解读

4 11 10 9
8
6
20
3 5
BJ
660V 2 114 0 V 1
21 2 2 7 5
K0
D3K 1 2 0 Z J 2 1 Z J 2 2
RC
图3
D1 D2 D3
Q BZ -1 2 0、20 0/ 1 140 ( 6 60 )电气 原 理图
保护特性
根据所选用的保护器的不同，起动器具有下表所列保护特性：
二次保险 远近按钮开关 起动按钮 停止按钮 控制变压器 控制回路熔断器 阻容过电压吸收装置 中间继电器
BLX KN3-3 LX1-11K LX1-02K BK-200 RL1-15 RC JZ7-44
S3 S2 S1 T F1 F
F
K3 K2 K1 Q
电动机综合保护器 JDB-80、120、225 真空接触器 隔离换向开关 名 称 CKJ5-125、250 DH7-80、125、250 型号
D3
D2
D1
图1 QBZ- 80、12 0、200 /66 0( 38 0)电气原理图
代号
X1
X2
X3
T
正 停 反
F2
S2
4
Q
K3 1140V 660V
3 6V
8
S1
K2 3
S3
1 K1 5
K3
7
2
2
Q1 K1 C Q3K1源自F101 K1
11 13
13
di
9
K1
9
K2
9
L1
L2
L3
L3
9 L2
4 3 L1 33
12 0 100 0 200 0 60 6 170、10 0、60

QBZ-80D(120200)系列真空电磁启动器安全操作规程

QBZ-80D(120200)系列真空电磁启动器安全操作规程

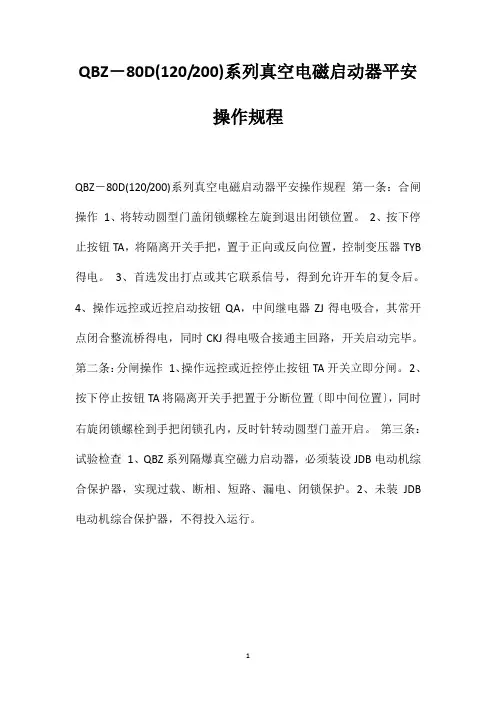

QBZ－80D(120/200)系列真空电磁启动器平安
操作规程
QBZ－80D(120/200)系列真空电磁启动器平安操作规程第一条：合闸操作1、将转动圆型门盖闭锁螺栓左旋到退出闭锁位置。

2、按下停止按钮TA，将隔离开关手把，置于正向或反向位置，控制变压器TYB 得电。

3、首选发出打点或其它联系信号，得到允许开车的复令后。

4、操作远控或近控启动按钮QA，中间继电器ZJ得电吸合，其常开点闭合整流桥得电，同时CKJ得电吸合接通主回路，开关启动完毕。

第二条：分闸操作1、操作远控或近控停止按钮TA开关立即分闸。

2、按下停止按钮TA将隔离开关手把置于分断位置〔即中间位置〕，同时右旋闭锁螺栓到手把闭锁孔内，反时针转动圆型门盖开启。

第三条：试验检查1、QBZ系列隔爆真空磁力启动器，必须装设JDB电动机综合保护器，实现过载、断相、短路、漏电、闭锁保护。

2、未装JDB 电动机综合保护器，不得投入运行。

1。

QBZ-80真空磁力启动器


QBZ-80/660开关电气元件及电气符号
* 中间继电器

电气符号 KC
QBZ-80/660开关电气元件及电气符号
* 隔离换向开关

电气符号
Q
停
正
反
Q
QBZ-80/660开关电气元件及电气符号
* 控制变压器

电气符号 T
T 660V 380V 36V
QBZ-80/660开关电气元件及电气符号
停止按钮 隔离换向开关
起 动 器 本 体 组 成（一）
过 中 电 电机综合保护器 间 压 二次保险、拨动开关 断 吸 真空接触器 电 收 器 装 熔断器 置
起 动 器 本 体 组 成（二）
隔离换向开关 停止按钮 变压器 起动按钮
QBZ-80/660开关电气元件及电气符号
* 真空接触器

电气符号 KM
QBZ-80/660开关电气元件及电气符号

电气符号 JDB
33 3
4 9
JDB电机综合保护器基本知识
一、型号含义：ＪＤＢ－８０Ａ Ｊ－继电器，Ｄ－电动机，Ｂ－综合保护器 ８０Ａ－额定电流 二、结构：主要有主线、控制接线、整定开关、 档位开关、试验开关等组成。 三、用途：适用于长期工作、间断工作或反复工 作的交流电动机及各种线路中，起漏电、过载、 断相、短路、闭锁作用。
QBZ-80/660电磁起动器工作原理 近控回路：前提远近按钮S3拨至近控方式，2#线接 地。 按下启动按钮S2，控制变压器T的交流36V→F2→电 动机综合保护器K2的4、3触点→中间继电器k3→ 停止S1常闭触点→启动按钮S2的1、5触点→远近 按钮S3的5、2触点→2#→di 主要目的是使中间继电器 k 3 线圈带电而吸合，使 14 # 点的 K 3 触点由常开点变为常闭点，为真空接 触器K1吸合做准备。

QBZ-80真空磁力启动器1


2、调节回路：调节回路是指调节型自动装置。它 是由测量机构、传递机构、调节机构和执行机构 组成的，其作用是根据一次设备运行参数的变化 ，实行在线调节一次设备的工作状态，以满足运 行要求。 3、测量回路：测量回路是由各种测量仪表及其相 回路组成，其作用是指示或记录一次设备的运 行参数，以便运行人员掌握一次设备的运行情况。
五、保护器动作后的判断原则： 1、保护器停止工作后不能启动，属于漏电闭锁保 护。 2、保护器工作时跳闸，跳闸后能重新启动，属于 过载保护。 3、保护器工作时跳闸，跳闸后不能重新启动，属 于短路保护。
QBZ-80/660开关电气元件及电气符号
* 熔
断
器 *
二次保险

电气符号 FU
QBZ-80/660开关电气元件及电气符号
机电培训系列
之一
QBZ-80真空电磁启动器
山 西 三 元 煤 业 股 份 有 限公 司
电气二次回路基本知识
一、二次回路及其作用： 我公司35KV变电站的电气设备分为一次设备和 二次设备，一次设备（也称主设备）是构成电力 系统的主体，它是直接输送和分配电能的设备。 二次设备是对一次设备进行控制、调节、保护和 检测的设备。二次设备通过电压互感器和电流互 感器与一次设备取得电的联系。一次设备及其连 接的回路称为一次回路；二次设备按一定的规则 连接起来以实现某种技术要求的电气回路称为二 次回路。二次回路是电力系统安全生产、经济运 行、可靠供电的重要保障。
电气二次回路基本知识
二、二次回路的内容 1、控制回路：由控制开关和控制对象的传递及执 行机构组成，对一次开关设备进行“跳”“合” 闸操作。 控制回路按自动化程度分手动和自动两种；按控 制距离分就地和距离控制；按操作电源性质分直 流和交流控制；按操作电源和电流大小分强电和 弱电控制两种。

机电培训系列之一QBZ-80真空电磁启动器介绍


起动器型号的表示方法
Q B Z --- 80
660
额定电压 额定电流 真空式 隔爆型 起动器
真空电磁起动器的用途
* 用于交流50Hz电压660V的电路中直接或远距离 控制三相鼠笼异步电动机，并可在停止时进行换向。
* 起动器保护功能： 1、失压保护； 2、过载保护； 3、短路保护； 4、R-C过电压保护； 5、断相保护； 6、主电路漏电闭锁保护.
隔爆外壳
接线箱 引进电源电缆和引出电机电缆
转换手柄和停止按钮
起动按钮 就地起动使用 壳转盖
按下停止按钮后，才能扳转手柄并打开转盖 转动式齿口结构
起 动 器 结 构（2）
真空电磁起动器本体
真空接触器 电机综合保护器 过电压吸收装置 中间断电器 熔断器
底底 板板 正反 面面
变压器 起动按钮 停止按钮
9 漏电检测电流小于2mA
复位时间
＜3min ＜3min ＜3min
＜3min
起 动 器 结 构（1）
隔爆处壳
壳转盖 转动式齿口结构 接线箱 引进电源电缆和引出电机电缆 转换手柄和停止按钮
搬动手柄操作换向隔离开关 与转换手柄实现机械闭锁 按下停止按钮后，才能扳转手柄并打开转盖 起动按钮 实现就地控制
2h内不动作
冷态
2
1.2
5min ＜S＜20min
热态
自动
3
1.5
ቤተ መጻሕፍቲ ባይዱ
1min ＜S＜3min
热态
自动
4
6.0
8s＜ S＜16s
冷态
自动
5
8-10
0.25s~ 0.45s
6 0:1.15（二相）
1~3min
7

QBZ-80 QBZ-120 QBZ-200真空磁力启动器说明书(北京煤炭矿用设备厂)

QBZ-80 QBZ-120 QBZ-200真空磁力启动器说明书（北京煤炭矿用设备厂）QBZ-80 QBZ-120 QBZ-200使用说明书北京煤炭矿用设备厂QBZ系列矿用隔爆型真空电磁起动器一、适用范围1(用途:本产品适用于井下电气设备的起、停控制和保护之用。

2(适用条件1(1海拨高度不超过2000米，环境大气压力80-110Kpa; 1(2周围介质温度为(-20?—+40?);1(3周围介质湿度不大于95?3%(25?)1(4在具有甲烷混合物及煤尘爆炸危险的工矿企业中; 1(5在我足以腐蚀金属和破坏绝缘的气体或蒸汽的环境中; 1(6在无剧烈震动及强热源地区;1(7在具有防水和防雨雪侵袭的地方;1(8安装位置与垂面的倾斜度不超过15度;1(9电源为交流50HZ、额定电压为660V(380V)系统中; 3(型号及意义一个一图没打3(1防暴标志:ExdI3(2防暴型式:矿用隔爆型3(3外形尺寸:QBZ—80 380×460×620(mm)QBZ—120 480×470×620(mm)QBZ—200 580×460×620(mm) 3.4重量:QBZ—80 70kgQBZ—120 79kgQBZ—200 102kg3(5执行标准MT111-1998 Q/MKS1.3-2005二、技术特征1(型号规格表1起动器型号 QBZ—80 QBZ—120 QBZ—200额定电压(V) 660(380) 660(380) 660(380)80 120 200 额定电流(A)最大控制功率(kw) 65(40) 100(60) 170(100) 注:用于380V供电系统时，应将控制变压器一次侧660V接线端子改接到380V端上。

2(保护功能2(1过载保护;2(2短路保护;2(3断相保护2(4主电路漏电闭锁保护;2(5过电压保护;3(控制变压器参数3(1额定容量:120V3(2电压比:660V(380V)/36V。
