QJZ-400磁力启动器

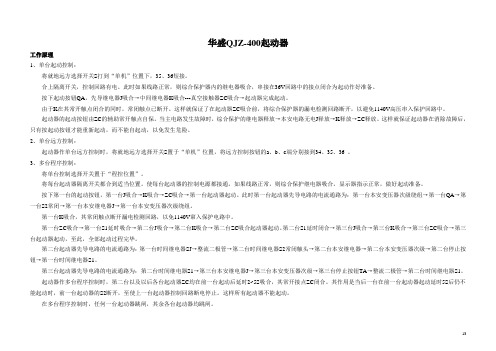

华盛QJZ-400起动器工作原理1、单台起动控制：将就地远方选择开关S打到“单机”位置下，35、36短接。

合上隔离开关，控制回路有电。

此时如果线路正常，则综合保护器内的继电器吸合，串接在36V回路中的接点闭合为起动作好准备。

按下起动按钮QA，先导继电器J吸合→中间继电器K吸合---真空接触器ZC吸合→起动器完成起动。

由于K在其常开触点闭合的同时，常闭触点已断开。

这样就保证了在起动器ZC吸合前，将综合保护器的漏电检测回路断开，以避免1140V高压串入保护回路中。

起动器的起动按钮由ZC的辅助常开触点自保。

当主电路发生故障时，综合保护的继电器释放→本安电路无电J释放→K释放→ZC释放。

这样就保证起动器在消除故障后，只有按起动按钮才能重新起动，而不能自起动，以免发生危险。

2、单台远方控制：起动器作单台远方控制时，将就地远方选择开关S置于“单机”位置，将远方控制按钮的a、b、c端分别接到34、35、36 。

3、多台程序控制：将单台控制选择开关置于“程控位置”。

将每台起动器隔离开关都合到适当位置。

使每台起动器的控制电源都接通。

如果线路正常，则综合保护继电器吸合。

显示器指示正常，做好起动准备。

按下第一台的起动按钮，第一台J吸合→K吸合→ZC吸合→第一台起动器起动。

此时第一台起动器先导电路的电流通路为：第一台本安变压器次级绕组→第一台QA→第一台S2常闭→第一台本安继电器J→第一台本安变压器次级绕组。

第一台K吸合，其常闭触点断开漏电检测回路，以免1140V窜入保护电路中。

第一台ZC吸合→第一台S1延时吸合→第二台J吸合→第二台K吸合→第二台ZC吸合起动器起动。

第二台S1延时闭合→第三台J吸合→第三台K吸合→第三台ZC吸合→第三台起动器起动，至此，全部起动过程完毕。

第二台起动器先导电路的电流通路为：第一台时间继电器SJ→整流二极管→第二台时间继电器S2常闭触头→第二台本安继电器→第二台本安变压器次级→第二台停止按钮→第一台时间继电器S1。

QJZ―400_1140W矿用隔爆兼本质安全型微机控制真空电磁起动器(带有选择性保护和电量计量模块)QJZ―400/1140W矿用隔爆兼本质安全型微机控制真空电磁起动器(具有电量计量和选择性漏电保护功能)使用说明书中国矿业大学常州市新方矿用电器有限公司QJZ―400/1140W矿用隔爆兼本质安全型微机控制真空电磁起动器(具有电量计量和选择性漏电保护功能)一、用途及正常工作条件1、用途QJZ―400/1140W矿用隔爆兼本质安全型微机控制真空电磁起动器(以下简称起动器),适用于煤矿井下和其他周围介质中含有爆炸性气体(甲烷混合物)的环境中，在交流50HZ 、电压1140V或660V供电系统中，对额定工作电流至400A的三相鼠笼型电动机进行单机直接起动、停止控制，或用多台起动器对多台电动机进行顺序起动、停止控制，并对线路及电动机进行保护。

在停机时，可利用隔离换相开关进行换相。

必要时允许使用外壳上的操作手把由隔离开关带载分断。

本起动器增设了零序（选择性）漏电保护装置，为采区变电所放射式供电可靠性的提高提供了较为理想的设备。

同时，本起动器还带有高精度电量计量模块，可以对本起动器所控制的负载的用电进行电量计量，为煤矿的成本控制提供了一个有效的手段。

2、正常工作条件a)周围空气温度-5℃～+40℃；b)安装地点的海拔不超过2000M；c)周围空气相对湿度不超过90%（+25℃）；d)无破坏绝缘的气体或蒸汽的环境中；e)能防止滴水的地方；f)无显著摇动与冲击振动的地方；g)与水平面的安装倾斜度不超过15度；h)安装类别Ⅲ类，污染等级3级。

二、主要技术特征1、额定工作电压：1140V、660V；2、额定工作电流:400A；3、额定工作制：8小时连续工作制；4、主电路通断能力：接通3150A；分断2520A；5、极限分断能力：4725A；6、保护：失压保护、过载保护、短路保护、断相保护、漏电闭锁保护、选择性漏电保护；额定工作电流整定值为80～405A；有过载、断相、短路保护功能；具有漏电闭锁保护功能；具有漏电保护功能；具有程序控制和联锁控制功能。

教学信息新教师教学QJZ-400/1140智能真空磁力启动器是现代矿井中较为先进的三相交流电动机的直接启动和保护设备，具有隔爆和过压、失压、欠压、过载、短路、断相、漏电闭锁等多种保护，保护功能齐全。

如果将该磁力启动器应用到实习教学中，不仅有利于学生掌握先进的矿用设备，提高学生对先进设备的操作技能水平，增强学生对先进技术的学习兴趣，而且有利于学生走入工作岗位后能更快地适应煤矿实际设备的操作。

一、QJZ-400/1140智能真空磁力启动器简介在教学过程中，要让学生对启动器的用途，功能，特点和使用条件有所了解。

QJZ-400/1140智能真空磁力启动器适用于适用于含有爆炸性气体（甲烷）和煤尘的煤矿中，但周围介质中不得含有破坏金属和绝缘的活动性化学物质。

启动器有一定的使用条件，海拔高度不超过2000米；周围介质温度不超过40℃；周围空气相对湿度不大于95%；须能防止水和液体浸入起动器内部；无剧烈振动、颠簸以及水平面倾斜度不超过15°。

启动器的主要技术参数为：线路电压在75%~110%的额定电压时，起动器能可靠地工作；最高开路电压为AC28V ，最大短路电流55mA ；漏电闭锁外电路电压DC12V ；控制变压器原边工作电压AC1140V 或AC660V ；远控按钮最长距离为500m 。

启动器的型号说明：在型号QJZ-400/1140中，Q ——启动器；J ——隔爆兼本质安全型；Z ——真空；400——额定电流（A ）；1140——额定电压（V ）。

二、启动器结构及常用操作讲授启动器由安装在撬形底座上的方形隔爆外壳组装，固定式千伏级元件组装，折页式控制线路元件组装及前门组装等部分组成，其中外壳又分成接线空腔和主腔二个独立的隔爆部分[1]。

通过常用操作的讲授，学生可以对启动器有更加直观的理解和更加深刻的印象。

要掌握启动器开门关门的操作方法，理解开关两个机械闭锁的作用。

常用操作有很多种，如以下所述：在开门关门操作中，开门与关门操作相反，须按步骤操作。

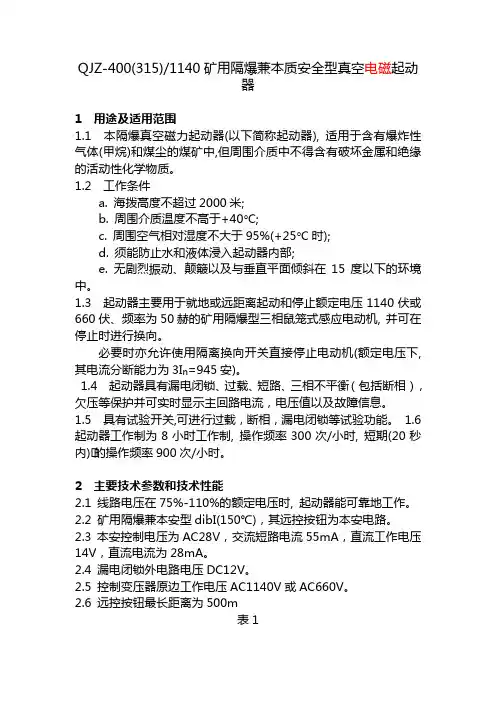

QJZ-400(315)/1140矿用隔爆兼本质安全型真空电磁起动器1 用途及适用范围1.1 本隔爆真空磁力起动器(以下简称起动器), 适用于含有爆炸性气体(甲烷)和煤尘的煤矿中,但周围介质中不得含有破坏金属和绝缘的活动性化学物质。

1.2 工作条件a. 海拨高度不超过2000米;b. 周围介质温度不高于+40︒C;c. 周围空气相对湿度不大于95%(+25︒C时);d. 须能防止水和液体浸入起动器内部;e. 无剧烈振动、颠簸以及与垂直平面倾斜在15度以下的环境中。

1.3 起动器主要用于就地或远距离起动和停止额定电压1140伏或660伏、频率为50赫的矿用隔爆型三相鼠笼式感应电动机, 并可在停止时进行换向。

必要时亦允许使用隔离换向开关直接停止电动机(额定电压下,其电流分断能力为3I n=945安)。

1.4 起动器具有漏电闭锁、过载、短路、三相不平衡（包括断相），欠压等保护并可实时显示主回路电流，电压值以及故障信息。

1.5 具有试验开关,可进行过载，断相，漏电闭锁等试验功能。

1.6 起动器工作制为8小时工作制, 操作频率300次/小时, 短期(20秒内)•的操作频率900次/小时。

2 主要技术参数和技术性能2.1 线路电压在75%-110%的额定电压时, 起动器能可靠地工作。

2.2 矿用隔爆兼本安型dibI(150℃)，其远控按钮为本安电路。

2.3 本安控制电压为AC28V，交流短路电流55mA，直流工作电压14V，直流电流为28mA。

2.4 漏电闭锁外电路电压DC12V。

2.5 控制变压器原边工作电压AC1140V或AC660V。

2.6 远控按钮最长距离为500m2.6极限分断能力：4500A3 结构和性能概述3.1 起动器由座在撬形底架上的方形隔爆外壳组装、固定式千伏级元件组装, 折页式控制线路元件组装及前门组装等部分组成, 其中外壳又分成接线空腔和主腔二个独立的隔爆部分。

起动器的前门为平面止口式, 开门时, 需先按下机壳右侧的停止按钮顶杆,•转动隔离换向开关至停止位置, 然后提起起动器左侧固定于铰链上的操作手把, 将前门向上抬起约大于30毫米后(不要过于抬高), 前门即可打开。

QJZ-400(315)/1140矿用隔爆兼本质安全型真空电磁起动器1 用途及适用范围1.1 本隔爆真空磁力起动器(以下简称起动器), 适用于含有爆炸性气体(甲烷)和煤尘的煤矿中,但周围介质中不得含有破坏金属和绝缘的活动性化学物质。

1.2 工作条件a. 海拨高度不超过2000米;b. 周围介质温度不高于+40︒C;c. 周围空气相对湿度不大于95%(+25︒C时);d. 须能防止水和液体浸入起动器内部;e. 无剧烈振动、颠簸以及与垂直平面倾斜在15度以下的环境中。

1.3 起动器主要用于就地或远距离起动和停止额定电压1140伏或660伏、频率为50赫的矿用隔爆型三相鼠笼式感应电动机, 并可在停止时进行换向。

必要时亦允许使用隔离换向开关直接停止电动机(额定电压下,其电流分断能力为3I n=945安)。

1.4 起动器具有漏电闭锁、过载、短路、三相不平衡（包括断相），欠压等保护并可实时显示主回路电流，电压值以及故障信息。

1.5 具有试验开关,可进行过载，断相，漏电闭锁等试验功能。

1.6 起动器工作制为8小时工作制, 操作频率300次/小时, 短期(20秒内)•的操作频率900次/小时。

2 主要技术参数和技术性能2.1 线路电压在75%-110%的额定电压时, 起动器能可靠地工作。

2.2 矿用隔爆兼本安型dibI(150℃)，其远控按钮为本安电路。

2.3 本安控制电压为AC28V，交流短路电流55mA，直流工作电压14V，直流电流为28mA。

2.4 漏电闭锁外电路电压DC12V。

2.5 控制变压器原边工作电压AC1140V或AC660V。

2.6 远控按钮最长距离为500m表13 结构和性能概述3.1 起动器由座在撬形底架上的方形隔爆外壳组装、固定式千伏级元件组装, 折页式控制线路元件组装及前门组装等部分组成, 其中外壳又分成接线空腔和主腔二个独立的隔爆部分。

起动器的前门为平面止口式, 开门时, 需先按下机壳右侧的停止按钮顶杆,•转动隔离换向开关至停止位置, 然后提起起动器左侧固定于铰链上的操作手把, 将前门向上抬起约大于30毫米后(不要过于抬高), 前门即可打开。

QJZ-400磁力起动器一、开关的结构及性能1、型号意义Q J Z –□/ □ZExd【ib】I--------煤矿用隔爆兼本质安全型电气设备2、开关性能及主要技术参数QJZ-400/1140开关适应在煤矿井下交流50HZ，电压1140V或660V的供电线路中，对隔爆型三相鼠笼型交流异步电机进行起动、停止、反转及联台等控制，控制电动机功率为（1140V~590KW、660V~340KW、380V~195KW），控制方式可采用就地控制或远方控制，开关具有过载、短路、断相、不平衡、失压、漏电闭锁、过电压吸收等多种保护。

开关接线腔或主腔门盖设计合理，起动器采用WZBQ微机监控保护装置。

3、开关结构a、外部结构起动器由装在撬形底架上的方形隔爆外壳，本体装配为方形隔爆接线腔上盖，电缆引入装置为压盘式，允许引入电缆截面为Ф32mm-Ф72mm，控制线嘴为螺旋式，允许引入小线截面为Ф14.5mm-Ф21mm。

前门为平面止口式隔爆门，前门右侧中部的机械闭锁解锁后，可以抬起起动器左侧固定铰链上的操作手把，将门盖抬起约30mm后前门即可打开。

b、内部结构启动器主回路由隔离换向器（GHK）、真空接触器（CJ）、阻容吸收装置（RC）、电流互感器（LH1-3）和导线连接装置组成。

起动器控制回路主要由控制变压器（BK）、先导组件（XD）、延时继电器（KA）、电源模块（DY）、磁力保护监控装置（WZBQ）和万能转换开关（HK）组成。

按键及用户界面说明二、开关的使用与调整1 按键说明1.1 “↓”：用于改变光标的位置，即光标向下移动。

1.2 “→”：用于改变光标的位置，即光标向右移动。

1.3 “+”(ADD)：用于改变光标所在位置“数字”的依次增加，当增至“9”时再按“+”键，又使数字返回“0”。

1.4 “取消”(ESC)：用于退出正在进行的选择或修改的程序。

1.5 “确认”(ENT)：用于确认修改后的数据，选择后的机型和程序。

QJZ - /1140（600）自能化矿用隔爆兼本质安全型真空电磁起动器使用说明书中 国 煤 碳 物 产 集 团八 达 真 空 电 器 开 关 厂400 200目 录一、用途...................................................（1） 二、正常工作条件.......................................（1） 三、主要技术性能指示.................................（1） 四、结构概述.............................................（2） 五、工作原理.............................................（3） 六、安装、调整、使用、维修........................（6） 七、订货须如 (9)附图1： 矿用隔爆兼本质安全型真空电磁起动器电气原理图 (10)附图2： 矿用隔爆兼本质安全型真空电磁起动器接线图 (11)附图3： 矿用隔爆兼本质安全型真空电磁起动器（门板）接线图 (12)附图4： 矿用隔爆兼本质安全型真空电磁起动器（本体）接线图 (13)QJZ- /1140（660）400200 QJZ - /1140（660）400 200 QJZ - /1140（660）400 200 QJZ- /1140（660）400 200一、 用途：QJZ-400200/1140（660）智能化矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50HZ 、额定电压1140V 或660V 的供电动机及有关电路进行保护。

起动器可与甲烷传感器相连，用于检测采掘工作面得甲烷，当其超限时，起动器跳闸，时间甲烷断电。

二、 正常工作条件：1、 海拔高度不超过2000米。

QJZ - /1140（600）自能化矿用隔爆兼本质安全型真空电磁起动器使用说明书中 国 煤 碳 物 产 集 团八 达 真 空 电 器 开 关 厂400 200目 录一、用途...................................................（1） 二、正常工作条件.......................................（1） 三、主要技术性能指示.................................（1） 四、结构概述.............................................（2） 五、工作原理.............................................（3） 六、安装、调整、使用、维修........................（6） 七、订货须如 (9)附图1： 矿用隔爆兼本质安全型真空电磁起动器电气原理图 (10)附图2： 矿用隔爆兼本质安全型真空电磁起动器接线图 (11)附图3： 矿用隔爆兼本质安全型真空电磁起动器（门板）接线图 (12)附图4： 矿用隔爆兼本质安全型真空电磁起动器（本体）接线图 (13)QJZ- /1140（660）400200 QJZ - /1140（660）400 200 QJZ - /1140（660）400 200 QJZ- /1140（660）400 200一、 用途：QJZ-400200/1140（660）智能化矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50HZ 、额定电压1140V 或660V 的供电动机及有关电路进行保护。

起动器可与甲烷传感器相连，用于检测采掘工作面得甲烷，当其超限时，起动器跳闸，时间甲烷断电。

二、 正常工作条件：1、 海拔高度不超过2000米。

1.1通信接口1.1.1标准：RS485。

1.1.2工作方式：串行，异步，半双工。

1.1.3数据格式：起始位1位，数据位8位，停止位1位。

1.1.4通信速率：2400 bit/s，1200 bit/s。

可调1.2通信方式主从查询方式：监控主站周期性依次查询各保护装置，被查询保护装置，按相应报文帧格式回答，如有故障，事件报告优先发送。

主站可随时插入各种类型报文，索取从站信息，或对从站进行控制操作。

1.3报文格式报文采用单帧，报文帧格式见表1，长度不固定，同种报文上行和下行类型码相同。

1.3.1装置地址：1-254表示装置地址，255表示广播地址。

1.3.2帧长：即报文长度（L），为“类型码”、“用户数据区”、“校验码”的字节和，当L=2时，数据区无内容，每帧报文长度不宜过长，最多不超过255个字节。

1.3.3报文类型码与用户数据：详见下面解释。

1.3.4校验码：为除校验码外，报文所有字节(一帧)不管溢出的累加和。

表1报文帧格式字节序号字节定义注释1 装置地址第9位下传为1、上传为02 帧长第9位为03 报文类型码第9位为04 ...... n 用户数据区……第9位为0n+1 校验码溢出舍弃，第9位为01.4传输规定通信线路空闲状态为二进制1。

报文两帧之间的线路空闲间隔最少为33位。

每帧报文的每个字节间无需线路空闲间隔。

1.5报文类型及说明报文的基本单位是字节，每个字节代表8位数据或特征，2个字节可以组成一个字，低位在前，高位在后。

传输格式为2进制。

报文类型可分为：通用控制指令、查询信息指令、操作指令。

（1）、查询信息指令包括：查询模拟量、查询定值区、查询事件报告。

见表1。

（2）、操作指令包括：复归、定值区内容修改。

见表3。

表1查询信息指令报文类型码格式及说明类型功能用户数据格式说明13H 调定值下行13H 定值上传定值数据1…...定值数据N上行定值数据含义见注1。

19H 调事件报告命令事件序号下行19H 事件报告上传事件序号故障类型动作值1动作值2…...动作值N上行1个字节表示一个动作值。

QJZⅡ系列矿用隔爆兼本质安全型真空电磁起动器1．概述1.1 QJZⅡ系列矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器），适用于含有爆炸性气体（甲烷）和煤尘的矿井中。

主要用于直接起动或停止，额定电压1140V、频率为50Hz、额定功率最大为550kw 范围内的矿用隔爆型三相异步电动机。

控制方式可就地控制和远方控制，并可在停止时进行换向。

控制回路为本安回路。

1.2 通过改换控制变压器接线并将熔断器熔芯更换，也可用作控制额定电压为660V，电流在额定电流以内的电动机。

1.3 产品防爆型式、防爆标志及产品型号、含义1.3.1产品的防爆型式：矿用隔爆兼本质安全型；防爆标志：Exd[ib]I1.3.2产品型号:QJZ-200/（660）1140Ⅱ；QJZ-315/（660）1140Ⅱ；QJZ-400/（660）1140Ⅱ；1.3.3产品型号含义Q J Z —□/ □Ⅱ智能型额定电压额定电流真空隔爆兼本质安全型电磁起动器1.4执行标准Q/JZ034-2007 产品企业标准MT111-1998 矿用防爆型低压交流真空电磁起动器1.5 本起动器在下列条件下可靠地工作：1.5.1 海拔不超过2000m，周围环境压力为80-110×kPa;1.5.2 周围空气环境温度为-5—+40℃；1.5.3 周围空气相对湿度不大于95%（+25℃）；1.5.4 在有甲烷混合物及煤尘爆炸危险的煤矿井下；1.5.5 须能防止水或其他液体侵入起动器内部和无破坏金属及绝缘的气体和蒸汽的环境中；1.5.6 无剧烈冲击震动、颠簸以及与水平面的安装倾斜度在15°以下的环境中；1.5.7安装类别Ⅲ；污染等级3级；1.6 起动器具有失压、短路、过载、断相、漏电闭锁等保护，及相应的故障显示以及电源、运行等工作状态显示。

1.7 起动器可在外部进行保护参数的整定，具有良好的人机对话界面，操作简单，显示明确。

1.8 起动器可单独控制，也可联台控制（以下称联控）。

QJZ-400(315、200)/1140（660）矿用隔爆兼本质安全型真空电磁起动器使用说明书执行标准：MT111-1998Q/BD20-2004中国·八达电气有限公司二00七年八月QJZ-400(315、200)/1140（660）矿用隔爆兼本质安全型真空电磁起动器一、概述：1、QJZ-400(315、200)/1140(660)矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险的气体和煤尘的工作环境，在交流50HZ、额定电压1140V或660V的供电系统中，控制额定电流200A、400A以下的三相鼠笼型异步电动机的直接起动、停止及反转，同时对电动机及有关电路进行保护。

起动器有瓦斯、风电闭锁功能。

2、正常工作条件：2.1海拔高度不超过2000米;2.2周围环境温度最高不超过+40℃，最低不低于-5℃;2.3周围空气相对湿度不大于95%（+25℃）;2.4在无剧烈振动、颠簸以及安装倾斜角不超过15°的环境中;2.5在有煤尘和爆炸性气体的煤矿井下；2.6在无足以破坏绝缘和腐蚀金属的气体场所;2.7在有防雨（滴水）设施以及没有经常充满水蒸气的环境中;2.8污染等级：3级;2.9安装类别：Ⅲ类。

3、开关主要特性及其特点3.1、本起动器是我公司新研制推出的换代产品,技术指标、性能和产品结构等均优于国内同类产品。

控制保护器采用了先进的双CPU 电路，电路简单、可靠，采用贴片元件，先进的焊接工艺，具有人机对话界面辅以工业级外围芯片,精密小型电流互感器,小型专用继电器,高精度A/D转换芯片对交流信号进行直接采样运算,更加真实的反映电网的实时运行状况,保护灵敏可靠,测量精度高。

单片机对各保护功能有自检功能，能及时指出故障部位。

单片机的复位电路及漏电闭锁检测电路，其电流为毫安级，整机防爆安全性能好。

3.2、隔爆壳体采用快开门专利结构。

本机设有模拟试验按钮，通过模拟试验按钮可方便地检查各部件的完好性，使维修简单方便。
