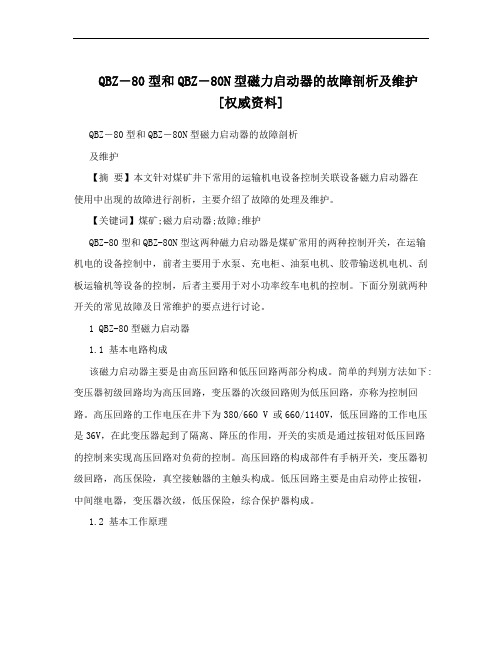

QBZ―80型和QBZ―80N型磁力启动器的故障剖析及维护[权威资料]QBZ―80型和QBZ―80N型磁力启动器的故障剖析及维护【摘要】本文针对煤矿井下常用的运输机电设备控制关联设备磁力启动器在使用中出现的故障进行剖析，主要介绍了故障的处理及维护。
【关键词】煤矿;磁力启动器;故障;维护QBZ-80型和QBZ-80N型这两种磁力启动器是煤矿常用的两种控制开关，在运输机电的设备控制中，前者主要用于水泵、充电柜、油泵电机、胶带输送机电机、刮板运输机等设备的控制，后者主要用于对小功率绞车电机的控制。
下面分别就两种开关的常见故障及日常维护的要点进行讨论。
1 QBZ-80型磁力启动器1.1 基本电路构成该磁力启动器主要是由高压回路和低压回路两部分构成。
简单的判别方法如下:变压器初级回路均为高压回路，变压器的次级回路则为低压回路，亦称为控制回路。
高压回路的工作电压在井下为380/660 V 或660/1140V，低压回路的工作电压是36V，在此变压器起到了隔离、降压的作用，开关的实质是通过按钮对低压回路的控制来实现高压回路对负荷的控制。
高压回路的构成部件有手柄开关，变压器初级回路，高压保险，真空接触器的主触头构成。
低压回路主要是由启动停止按钮，中间继电器，变压器次级，低压保险，综合保护器构成。
1.2 基本工作原理(1)接通换向隔离开关，变压器初级得电，次级输出36V的交流电压为控制电路供电，电机综合保护器内漏地检测回路对负载检测，绝缘达到要求，保护器3-4触点闭合，为给控制电路供电作为好准备。
(2)按压启动按钮，电流由变压器次级的上端经3-4触点、中间继电器、停止按钮、启动按钮、2号接线柱-地-9号接线柱至变压器次级的下端构成回路，中间继电器线圈得电，其常开触点闭合，真空接触器线圈随之得电吸合，负载得电工作。
同时启动按钮两端并接的自保触点闭合，使工作状态得以维持。
(3)按下停止按钮后，电流回路被切断，中间继电器、真空接触器线圈分别失电释放，接触器主触头断开，负载停止工作。
本教程为《防爆磁力开用器本理取维建》系列教程之一之阳早格格创做QBZ80N 开关的效率QBZ80开关的本理取维建道完啦，咱们当前道QBZ80N开关.那二种开关正在型号上，只好了一个N字，那么那个N 字代表什么意义哪.N：代表可顺.即80N开关不妨便当的使所统制的电机正转战反转.举个例子：上图中的绞车，是正在上山的时间牵引矿车时常使用的设备.当牵引矿车上坡时，电秘密正转.当下搁矿车时，电秘密反转.电机正转取反转是通过换相真止的.如上图，左图，假若电机依照U、V、W的相绝交线电机正转，那么，您只消随便变更二根线的位子如V、U、W举止交线，电机便会反转.天然，咱们不可能每改变一次电机的转动目标，便到电机交线柱上去改交线，那也太贫苦了.咱们是通过二个交触器的切换去真止电机的正反转的.上图中，当KM 吸适时，L 取U贯串，L 取V贯串、L??取W贯串.当KM 吸适时，L 形成取W贯串、L 稳定，仍旧取V贯串，L??形成取U贯串.那便相称于改变了U取W的交线位子.进而改变了电机的转动目标.那便是?? N开关的换相本理，他主要应用于统制需要一再改变电机转动目标的设备.对付于不时常改变电机转动目标的设备，当奇我需要改变一下转动目标时，不妨使用??、等开关的断绝换背开关举止换背.第一弛图是QNZ80N开关的本理图，第二弛图是一个开关的本质，第三弛是一个单联统制按钮.主回路中的ZC、FC 交触器换相的本理，上一揭已经道了，那里不再赘述.HK是断绝开关，JDB80电效果概括呵护器取RC阻容呵护等本理皆取前几揭道的80开关的本理是一般的，正在那里也不道了.道道统制电路：第一弛图中，上半部分，是80N开关里里的本理，左下角是近控单联按钮的里里本理图.由于80N开关自己不戴统制统制按钮，所以使用的时间，必须交近控按钮.交线要领如图中的线号所标示的一般，开关的1#取按钮的1# 、2#取2#、3#取3#、4#取4#分别连交.若要电机正背转动，按正背开用按钮，36V电源——JDB综保的4#——3#——开关当天停止按钮TA——8#——ZJ中间继电器线圈——FJ中间继电器常关触面——开关1#线——近控按钮1#线——反背按钮常关面——开用按钮常开面（当前已经按下关合）——近控停止按钮——近控按钮4#——开关自己4#——36V电源另一端，产生回路.中间继电器ZJ吸合.中间继电器ZJ吸合以去，交通正转交触器ZC的线圈回路，ZC吸合，其回路为：36V电源——JDB综保的4#——3#——ZJ中间继电器常开面（当前已经关合）——ZC线圈——36V电源另一端.ZC交触器吸合之后，交通主回路，电机正转.共时ZC 交触器的辅帮常开面也关合了，短交了1#线取2#线，开关自保.其自保回路为：36V电源——JDB综保的4#——3#——开关当天停止按钮TA——8#——ZJ中间继电器线圈——FJ中间继电器常关触面——ZC交触器常开面——开关自己2#线——近控按钮2#线——近控停止按钮——近控按钮4#——开关自己4#——36V电源另一端，产生回路.中间继电器ZJ保护吸合.当需要停止时，按下近控停止按钮或者开关自己的停止按钮，皆可切断统制回路.反转的统制回路，取正转相似，大家不妨自己试着分解一下.80N开关另有一个辨别于其余开关的电路，便是互锁电路.正在正转统制回路中串交的FJ中间继电器的常关面，以及反转统制回路中串交的ZJ中间继电器常关面，便是互锁电路，他们的效率是预防正转战反转的二个交触器共时吸合.正转是，ZJ吸合，串交正在反转统制回路中的ZJ常关面挨开，切断了反转统制回路，是FJ不克不迭吸合.当反转时，FJ吸合，串交正在正转统制回路中的FJ触面挨开，切断了正转统制回路，ZJ不克不迭吸合.为什么要预防正转战反转二个交触器共时吸合哪.果为他们俩共时吸合，会制成短路.咱们瞅下图，当正转战反转交触器共时吸适时，也便是底下的六个触面齐通了，电源X1通过触面1——触面6——电源X3 电源X1取X3不通过所有背载，曲交相通，短路了.本教程为《防爆磁力开用器本理取维建》系列教程之一。
矿用隔爆型真空可逆电磁起动器QBZ-80N (660V)使用说明书执行标准：MT111-1998八达电气有限公司矿用隔爆型真空可逆电磁起动器QBZ－80N／660V说明书1．用途和使用条件1.1用途QBZ-80ND/660V矿用隔爆型真空可逆电磁起动器(以下简称起动器)适用于在有沼气爆炸性混合物气体和煤尘的矿井中，对交流50Hz，电压660V，电流至80A的三相鼠笼式感应电动机进行远距离正、反向起动、停止或就地停止。
起动器保护功能齐全，具有过载、短路、断相、漏电闭锁等保护，主电路还有阻容过电压吸收装置。
在必要时，该起动器允许使用机壳外的隔离开关手柄停止电动机，隔离开关在额定电压下，能分断1倍额定电流(Ie=80A)。
1.2正常使用条件a.海拔不超过2000m；b.运行环境温度-5～+40℃；c.周围空气相对湿度不大于95%(+25℃)；d.在有沼气爆炸性混合物的矿井中；e.与水平面的安装倾斜度不超过15°；f.在无显著摇动和冲击振动的地方；g.在无明显破坏绝缘的气体或蒸气的环境中；h.能防止滴水的地方；i.污染等级：3级；j.安装类别：Ⅲ类。
2型式及基本参数2.1型号含义Q B Z —80 N D / 660额定电压JDB保护器可逆额定电流真空式隔爆型起动器2.2技术参数2.2.1主电路基本参数：电源额定频率：50Hz。
额定工作电压：660V。
额定工作电流：80A。
2.2.2电寿命：AC-3类别60万次。
AC-4类别3万次。
2.2.3通断能力：额定接通能力：1000A 100次。
额定分断能力：800A 25次。
真空接触器极限分断能力：2000A 3次。
隔离开关的分断能力：80A(660V时)正、反各3次。
2.2.4引入电缆外径：主电路：φ31～40mm控制电路：φ8～19mm2.2.5外形尺寸：长×宽×高=660×520×735mm2.2.6重量：130Kg。
QBZ-80矿用隔爆型真空电磁起动器矿用隔爆型真空电磁起动器使用讲明书山东容力达矿用电器一、概述1、QBZ-80/660（380）矿用隔爆型真空电磁起动器，以下简称起动器。
所选用的CKJ5-80真空接触器，具有重量轻，体积小，分断能力大，噪音低，电弧不外露，打开上盖切断负荷电源或上盖不到位起动器不能工作，安全可靠等一系列优点。
2、起动器除选用真空接触器外，并配有JDB电动机综合爱护器，使产品爱护功能齐全，分断能力、电寿命、机械寿命强等优点，而且配有分断能力大的隔离换向开关，HG-125可在专门情形下切断6倍额定电流一次，起动器还具有阻容过电压吸取爱护装置RC，因此该起动器是煤矿更新换代的理想产品。
3、用途及适应范畴起动器适用于含有沼气、甲烷爆炸气体和煤尘的矿井中，但周围介质中不得含有破坏金属和绝缘的活动性化学物质，在交流50HZ电压为660V 或380V的线路中，直截了当或远距离起动，停止和正反转操纵三相鼠笼型异步电动机，同时对电动机有关电路进行综合爱护，要紧用于井下刮板运输机、皮带机、通风机、卷扬机等及其它矿井设备中。
4、使用条件（1）a、海拔高度不超过2000米；（2）周围环境温度不高于40℃，不低于-5℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）有甲烷等爆炸性混合物矿井中；（5）与水平面的安装倾斜度不超过15°；（6）无明显摇动和剧烈冲击振动的地点；（7）在无足以破坏电气绝缘的气体或蒸气的环境中；（8）在有防止滴水的地点；（9）污染等级三级；（10）防护等经受IP5；（11）安装类不Ⅲ类。
5、起动器型号含义Q B Z –80 /660(380)6、本起动器设计依据额定工作电压（V）额定工作电流（A）真空矿用隔爆型起动器MT111-1998矿用隔爆型低压交流真空电磁起动器和企业标准。
7、起动器类不矿用隔爆型..标志.ExdI二、要紧技术参数外型尺寸1、起动器要紧技术参数见表一表一额定电压（V）额定电流（A）所操纵电机的最大功率机械寿命万次电寿命万次真空接触器极限分断能力A隔离换向开关分断能力A重量AC3 AC4 Kg660 80 75 30 5 6 2500 750 802、起动器选用JDB电机综合爱护器，作为过载、短路、断相、漏电闭锁等爱护。
煤矿井下80开关原理介绍(总52页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除我们介绍QBZ-80、120、225三种（即QBZ-80、QBZ-120、QBZ-225）防爆磁力启动器原理与维修。
因为这三种开关虽然型号不同，但是他们的大致结构及工作原理是相同的，只是他们可以控制的设备容量不同。
QBZ-80最大可以控制额定电流80A的设备、QBZ-120最大可以控制额定电流120A的设备。
就像大人与小孩，虽然他们的力气不一样，大人可以搬起更重的东西，小孩只能搬比较轻的东西。
但是内部器官以及外部特征都是一样的。
首先，说一下型号的含义：QBZ-80/1140(660) 、QBZ-120/660(380) 这是常见的磁力启动器的型号全称，那么这些型号是什么意思哪我们通过这些型号可以获得哪些信息哪Q：启动器B：隔爆型Z：真空（是指使用的是真空接触器，而不是整个开关内部是真空的哟！稍后将详细讲解真空接触器）80：额定电流80A （最大可以控制额定电流是80A的设备、120、225等数字是相同的含义）1140（660）：额定电压1140V或660V）（可以控制额定电压是1140V或660V 的设备，需要通过调整接线，稍后详解）开关的外部结构及功能上面这张图片，就是常见的80开关，不同厂家生产的开关，可能在外形及内部结构上，稍稍有一点点差别。
但是万变不离其宗，你学完了这个教程，它再变，你也知道怎么回事。
按照图上指示的各部件的名称，我们一一讲解。
1、接线腔：打开这个盖子，你就会看到里面有6个大接线柱和几个小接线柱，六个大接线柱有三个是进电源的，另外三个是接负载的。
几个小接线柱是接远程控制线的。
2、电源进线喇叭口：电源电缆线通过这个喇叭口，进入接线腔内，接在电源接线柱上。
在电源喇嘛口的对面还有一个喇叭口（就是上图中没有标注的那个大喇叭口），他是方便两台开关，进行电源并联时使用的。
口诀记忆分享——80磁力起动器原理图作为煤矿电工新手，QBZ-80系列起动器是入门级必背的知识要点。
可很多人就是看着图纸知道开关电气原理，离开图纸就记不起原理了，甚至想不起来开关都有什么部件组成了。
今天我以最简单的图纸和口诀来讲解QBZ-80系列起动器电气原理。
希望对大家记忆原理图有帮助。
1、QBZ-80起动器主要组成：2、QBZ-80起动器简记口诀进线分两叉，中间叉更大。
隔离接触点。
负荷保护下，阻容中间插。
变压侧面挂，保险两边架。
整流接触器。
保护继电器。
停止启动点。
拨钮近摇远。
自保程控点。
图纸想周全。
真空不能直接连，检漏接在常闭前。
3、口诀详解：口诀前五句讲的是QBZ-80起动器电气原理图的主控部分，从上往下看依次记忆。
后面讲的是保护控制部分，从左往右看依次记忆。
进线分两叉，中间叉更大：起动器进线与隔离换向开关的接线。
进线每相都分两部分，中间的相分接到第三相，第三相分接到中间相，进行交叉换向用。
从图纸上感观就是中间相的分接叉的更大些。
隔离接触点：隔离换向开关出线与真空接触器的主控接触点相接。
负荷保护下，阻容中间插：负荷接线在保护插件的下面，阻容吸收装置在保护插件与负荷接线端之间。
变压侧面挂，保险两边架：在图纸上变压器在主控回路侧面连接，一、二次保险在变压器的进线、出线端连接。
整流接触器：图纸中保护控制回路往右看下面就是带整流桥的真空接触器了。
保护继电器：保护插件的常开保护点连接中间继电器停止起动点：停止、启动按钮依次排列，要记得是常开、常闭是一起成对画出拨钮近摇远：拨钮也就是远近拨钮开关，可以拨在近控或远控。
拨钮开关在图纸上也可以说是离主控回路最遥远的了。
真空不能直接连：真空接触器不能直接与控制回路电源侧，那就的加个中间继电器的常开触点。
检漏接在常闭前：图纸想周全，发现漏电闭锁的检漏33点还没说，而检漏33点窜接真空接触器的辅助常闭点前面然后与负荷线连接。
至此QBZ-80起动器电气原理图纸简单记和工作原理已经讲完了，有不妥之处望大家指正，谢谢。
实操培训教案主题内容QBZ-80开关的原理及故障处理课时 1授课教师及职务廉洁培训对象参加井下电钳工实操培训人员授课地点机电队会议室授课时间2016.04.29教学目的方法教学目的：熟悉掌握开关的原理及开关简单故障的诊断与处理，从而在实际工作中减少开关的故障率，增强业务水平、应急处理能力和安全意识，达到实现安全生产的目的。
教学方法：讲授、实际操作重点难点授课重点：QBZ-80N真空电磁启动器的常见故障及处理方法。
授课难点：QBZ-80N真空电磁启动器的技术参数、结构原理。
教学过程及授课内容第一节执行标准及特点QBZ-80、120、200/1140（660）矿用隔爆型真空电磁起动器（简称起动器）执行标准为Q/HWT63-2005、MT111—1998《矿用防爆型低压交流真空电磁起动器》，隔爆型式为“ExdI”。
起动器采用快开门结构，结构简单合理，操作方便，本体采用立板式，使用简单的控制线路，便于维护。
起动器远距离起动和停止负载，具有过载、断相、短路、漏电闭锁检测等保护功能。
第二节主要用途及适用范围QBZ-80、120、200/1140(660) 矿用隔爆型真空电磁起动器（以下简称起动器）适用于控制交流50HZ、电压为1140V 或660V、容量在296KVA 以下的防爆电气设备（如：水泵、局部扇风机等）。
可用于煤矿井下或其它周围空气中含有爆炸性气体（如：甲烷）的工矿企业中，但其周围空气中不得含有腐蚀金属和破坏绝缘的活动性化学物质。
第三节型号含义型号中的大写字母代表起动器的型式及其特征，主要参数由阿拉伯数字表示。
示例：额定主电压为1140V 备用电压为660V、额定电流为80A 的矿用隔爆型真空电磁起动器，其型号标记为：QBZ—80/1140（660）。
第四节技术参数电源电压不低于额定值的75%，起动器应能可靠的工作；电源电压超过或达到额定值的10%时允许短时工作。
起动器的技术参数第五节外形尺寸重量：68㎏尺寸：790×560×645QBZ-80、120/1140（660）D 外形图第六节结构原理结构、原理及电流整定说明按以下说明进行：结构：起动器外壳采用圆形快开门结构。
《防爆开关原理与维修教程》之一，教程全部内容：欢迎加本人QQ：2363945025（验证时请注名：防爆开关）图一QBZ-80、120、225内部结构图图二QBZ-80、120、225原理图上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。
也就是实物与原理图的对照。
其中的核心部件，就是真空接触器。
它起到接通与断开主回路的作用。
开关内部的大部分元件，都是为了控制真空接触器触点的接通与断开而工作的。
现在，我们由简至繁的来分析这个电路。
图三图四大家看一下上面两个电路。
左边的是一个真空接触器控制一个电动机，右边是一个开关控制一盏灯。
原理都是一样：右边的电路中，开关闭合，灯亮。
断开，灯灭。
左边的电路中，接触器KM的触点闭合，电动机得电旋转。
接触器断开，电动机断电停止旋转。
我们都知道，右边电灯电路中的开关，是通过手动来控制。
那么左边的真空接触器是如何工作的哪？再看下图：图五真空接触器结构图图六图四的那个白方框，他代表的是真空接触器的线圈。
线圈实质上就是一个电磁铁，给电磁铁通上电，电磁铁产生磁力，使真空接触器上的衔铁动作，从而带动真空管内的触点动作（如图五）。
现在，问题又指向了如何给电磁铁线圈通电。
图八图七QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图，只要按下按钮SB1，真空接触器就会吸合。
但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。
QBZ-80开关里的按钮你按下去的时候，按钮上的接通，只要你一松手，按钮就又断开了（如图七）。
那如何才能让接触器长时间吸合哪？原理图八很好的解决了这个问题。
对比发现，图八比图七多了一对触点KM。
这对触点就是图五中的辅助触点，当按下按钮SB1时，线圈得电，衔铁在带动真空管内触点闭合的同时，也带动了辅助触点中的常开点KM闭合。
这时，即使你松开了按钮，由于辅助触点闭合了，为吸合线圈提供了通路，线圈也会维持吸合。
这时，电流流过的途径如图九中箭头所示。
QBZ-80N 开关的作用N：代表可逆。
即80N开关可以方便的使所控制的电机正转和反转。
举个例子：上图中的绞车，是在上山的时候牵引矿车常用的设备。
当牵引矿车上坡时，电机要正转。
当下放矿车时，电机要反转。
电机正转与反转是通过换相实现的。
如上图，左图，假如电机按照U、V、W的相续接线电机正转，那么，你只要随便调换两根线的位置如V、U、W进行接线，电机就会反转。
当然，我们不可能每改变一次电机的旋转方向，就到电机接线柱上去改接线，这也太麻烦了。
我们是通过两个接触器的切换来实现电机的正反转的。
上图中，当KM1吸合时，L1与U相连，L2与V相连、L3与W相连。
当KM2吸合时，L1变为与W相连、L2不变，还是与V相连，L3变为与U相连。
这就相当于改变了U与W的接线位置。
从而改变了电机的旋转方向。
这就是80N开关的换相原理，他主要应用于控制需要频繁改变电机旋转方向的设备。
对于不经常改变电机旋转方向的设备，当偶尔需要改变一下旋转方向时，可以使用80、120等开关的隔离换向开关进行换向。
QBZ-80N开关原理第一张图是QNZ-80N开关的原理图，第二张图是一个开关的本体，第三张是一个双联控制按钮。
主回路中的ZC、FC 接触器换相的原理，上一贴已经讲了，这里不再赘述。
HK是隔离开关，JDB-80电动机综合保护器与RC阻容保护等原理都与前几贴讲的80开关的原理是一样的，在这里也不讲了。
说说控制电路：第一张图中，上半部分，是80N开关内部的原理，右下角是远控双联按钮的内部原理图。
由于80N开关本身不带控制控制按钮，所以使用的时候，必须接远控按钮。
接线方法如图中的线号所标示的一样，开关的1#与按钮的1# 、2#与2#、3#与3#、4#与4#分别连接。
若要电机正向旋转，按正向启动按钮，36V电源——JDB综保的4#——3#——开关本地停止按钮TA——8#——ZJ中间继电器线圈——FJ中间继电器常闭触点——开关1#线——远控按钮1#线——反向按钮常闭点——启动按钮常开点（现在已经按下闭合）——远控停止按钮——远控按钮4#——开关本身4#——36V电源另一端，形成回路。
中间继电器ZJ吸合。
中间继电器ZJ吸合以后，接通正转接触器ZC的线圈回路，ZC吸合，其回路为：36V电源——JDB综保的4#——3#——ZJ中间继电器常开点（现在已经闭合）——ZC 线圈——36V电源另一端。
ZC接触器吸合之后，接通主回路，电机正转。
同时ZC接触器的辅助常开点也闭合了，短接了1#线与2#线，开关自保。
其自保回路为：36V电源——JDB综保的4#——3#——开关本地停止按钮TA——8#——ZJ中间继电器线圈——FJ中间继电器常闭触点——ZC接触器常开点——开关自身2#线——远控按钮2#线——远控停止按钮——远控按钮4#——开关本身4#——36V电源另一端，形成回路。
中间继电器ZJ维持吸合。
当需要停止时，按下远控停止按钮或开关自身的停止按钮，都可切断控制回路。
反转的控制回路，与正转相似，大家可以自己试着分析一下。
80N开关还有一个区别于其他开关的电路，就是互锁电路。
在正转控制回路中串接的FJ中间继电器的常闭点，以及反转控制回路中串接的ZJ中间继电器常闭点，就是互锁电路，他们的作用是防止正转和反转的两个接触器同时吸合。
正转是，ZJ吸合，串接在反转控制回路中的ZJ常闭点打开，切断了反转控制回路，是FJ 不能吸合。
当反转时，FJ吸合，串接在正转控制回路中的FJ触点打开，切断了正转控制回路，ZJ不能吸合。
为什么要防止正转和反转两个接触器同时吸合哪。
因为他们俩同时吸合，会造成短路。
我们看下图，当正转和反转接触器同时吸合时，也就是下面的六个触点全通了，电源X1通过触点1——触点6——电源X3 电源X1与X3没有经过任何负载，直接相通，短路了。
QBZ-80N不吸合故障的分析与处理80N开关是在80开关的基础上加了一个接触器回路来实现换向功能，所以有不少常见的故障是和80开关一样的，其处理方法也基本相同，如接触器吸合无力、接触器线圈烧坏等，在此不再赘述。
现在我们来说说如何检修80N开关。
检修、检修，主要是“检”。
如果检查处理发生故障的原因、找出了损坏的元件，我相信90%的人都知道应该如何修理了。
检修难就难在如何查找故障点、故障原因。
其实80N开关并不是太复杂，当你学会了它的原理之后，再查起故障来，就比较容易了。
现在我教给你，当开关出了故障之后，如何进行故障分析，如何所需故障检测范围，只有学会了如何分析故障，才能自由应对各种故障现象。
先说说什么是分析，举例：你的一只圆珠笔不见了，怎么办？找！到哪里去找？我们不能漫无目的的去找，首先要分析，缩小范围。
回想一下你最后一次使用圆珠笔是在什么地方，家里？单位？学校？想起来了，最后一次使用是在家里，用完之后就放在书房的书桌上了。
当丢了东西之后，大部分人都会这样想一下，其实这就是分析。
这一分析就把范围缩小到了家里。
接着分析，放在书房的书桌上，是掉到地上了，还是家人拿去用了？首先假设掉到书桌下面了，因为书桌范围较小，可以先进行查找。
没有找到，那么是让家人拿去用了？家里有父母、弟弟。
父母平时是不进你的书房的，再说他们一般也用不到笔，所以他们拿走的可能性较小，哪就去问问弟弟吧！结果是他拿去用了。
这就是一步步的分析，一点点的把范围缩小。
其实查找设备故障，就像我们找东西一样，首先要懂得工作原理，然后逐步分析，缩小故障范围，最后检查可能出故障的元件。
我们试着来分析一个80N开关不吸合的故障。
80N开关不吸合，包括其它各种型号的开关不吸合，只有两种可能，1、有回路不通（元件损坏也算回路不通），2、电源没有送电。
电源没送电比较好检查，我们重点分析回路不通。
一台80N开关，按正转启动按钮，不吸合，按反转启动按钮，开关也不吸合。
分析一下，由于正反转都不吸合，所以，故障可能出现在公共回路，什么是公共回路？下图中的红线部分就是公共回路，两红线之间的元件，如控制变压器、熔断器、停止按钮等就是公共元件。
2012-1-26 02:10 上传为什么说红色部分是公共回路哪？看正反转中间继电器的回路。
正转中间继电器回路：36V电源——JDB综保的4#——综保3#——开关本地停止按钮TA——8#——ZJ中间继电器线圈——FJ中间继电器常闭触点——开关1#线——远控按钮1#线——反向按钮常闭点——正向启动按钮常开点——远控停止按钮——远控按钮4#——开关本身4#——36V电源另一端，形成回路。
反转中间继电器回路：36V电源——JDB综保的4#——综保3#——开关本地停止按钮TA——8#——F J中间继电器线圈——ZJ中间继电器常闭触点——开关3#线——远控按钮3#线——正向按钮常闭点——反向启动按钮常开点——远控停止按钮——远控按钮4#——开关本身4#——36V电源另一端，形成回路。
看看两个回路中的红色字部分，是不是一样。
由于两个回路都要经过这些元件和线路，所以这些元件和线路就是公共回路。
由于按启动按钮是中间继电器先吸合，中间继电器吸合之后，接触器才能吸合。
现在按正反转启动按钮，中间继电器都不吸合，所以暂不考虑接触器回路。
这样，又把故障缩范围缩小了一部分。
现在我们就可以检查上述两个回路的公共元件，先用万用表检查熔断器、变压器、停止按钮等是不是完好。
如果都完好，把电动机综保的3、4号线短接起来，然后通电试验。
如果还不吸合，你可以将万用表的一只表笔接触在控制变压器的4号端，令一只表笔按照回路一点点的走下去，如先测量控制变压器4号与电动机综保4号，如果通，再测量控制变压器4号与停止按钮上的3号（这是电动机综保的3、4号已短接）如果还通，在测量控制变压器4号与停止按钮8号。
这样一步一步的测量下去，什么时候不通了，就检查新增加的被测量元件或导线。
直至故障排除。
QBZ-80N开关只有一个接触器吸合故障分析故障现象：按正转启动按钮吸合，按反转启动按钮，开关不吸合。
将隔离开关打到“反转”的位置，仍然是按正转启动按钮吸合，按反转启动按钮开关不吸合。
由于正转吸合，我们就可以确定正转与反转电路的公共回路正常（如果公共回路不正常的话，正转就不可能吸合），也就是上一贴图中的红色部分。
他的故障就出在反转回路专有的线路或元件中，也就是上贴中反转回路的黑色体部分。
反转中间继电器回路：36V电源——JDB综保的4#——综保3#——开关本地停止按钮TA——8#——F J中间继电器线圈——ZJ中间继电器常闭触点——开关3#线——远控按钮3#线——正向按钮常闭点——反向启动按钮常开点——远控停止按钮——远控按钮4#——开关本身4#——36V电源另一端，形成回路。
这种故障多数是由于正转中间继电器常闭点接触不良造成的（工作经验），用万用表测量一下这个常闭点通不通（上图蓝色箭头所指），如果不通，处理一下这对触点（可以拆开打磨，或者将接线调到这个接触器上的其他一对常闭点上，再者更换接触器）基本问题就可以解决。
如果常闭点没有问题，再用万用表检查一下反转中间继电器的线圈通不通。
不通，更换中间继电器。
如果中间继电器线圈没有问题，再用万用表测量开关接线室内的3、4号控制线（上图绿色箭头所指）是不是通，如果不通，用万用表检查开关本身停止按钮8号线至ZJ中间继电器7号线，中间继电器7号线至开关接线室3号线，看看那一段出了问题。
是否有接线脱落的地方。
如果测量开关接线室内的3、4号控制线通，说明开关基本正常，问题出在远程控制按钮或连接电缆上。
将开关接线室内的3号远控线拆下来，然后按住反转启动按钮，测量拆下的3号远控线与4号线通不通，如果不通，再打开远控按钮，测量远控按钮内的3、4号线（上图紫色箭头所指）通不通，如果通，问题出在开关至按钮的连接电缆上。
如果不通，检查正转按钮的常闭点和反转按钮的常开点。
结果以上几个步骤的处理，问题差不多就解决了。
故障处理流程图（第一次画流程图，如果有错误，请跟帖指教）如果测量开关接线室内的3、4号控制线通，将开关接线室内的3号远控线拆下来，按住反转启动按钮，测量拆下的3号远控线与4号线也通。
说明反转中间继电器线圈有问题，可能是由于线圈的绝缘损坏，造成匝间短路。
将继电器拆下来，看看吸合线圈有没有问题。
