四、QBZ 系列矿用隔爆型真空（可逆）电磁起动器 （一）用途及型号含义QBZ 系列矿用隔爆型真空（可逆）电磁起动器主要用于煤矿井下。

在交流50Hz 、电压1140V 、660V 的供电线路中，控制额定电流在80～200A 范围内的三相异步电动机的起动和停止，通过换向开关可以对电动机的转向进行选择。

可逆起动器配用隔爆按钮后可对三相异步电动机进行正反转控制。

（二）结构概述1、 起动器由隔爆外壳和真空本体组成，真空本体装于隔爆外壳中。

2、 起动器外壳为圆形转动式齿口结构，壳身上部为接线箱，用以引进电源电缆和引出电机电缆，且均采取隔爆措施，已达到隔爆要求。

在外壳右侧有隔离转换开关的转换手柄、起动按钮（N 型没有）、停止按钮。

其中转换手柄和停止按钮间有机械连锁，只有停止按钮按下后，才能板转手柄打开转盖。

3、 真空本体所有元件都装于底板上，其正面装有真空接触器、电动机综合保护器、过电压吸收装置、中间继电器、远近控开关和熔断器，背面装有隔离换向开关、变压器及起动、停止按钮。

（三）型号参数、性能QBZ 系列起动器由于真空接触器、电动机综合保护器、阻容过电压吸收装置的引入，各种保护功能齐全，具有过载、短路、断相、欠压、过压、漏电闭锁等保护。

（四）工作原理QBZ系列起动器是QC83系列起动器的升级替代产品，它们之间的工作原理有很多共同之处，区别在于QBZ系列起动器引进了真空交流接触器、电动机综合保护器、过电压吸收装置。

在掌握QC83系列起动器工作原理后，再来学习QBZ系列起动器就很轻松了。

1、QBZ-80、120、200工作原理电气原理图如图1—18所示。

⑴近控（就地控制）使用起动器自身的按钮进行近方控制时，须将起动器腔内底板正面的远近控开关K掰至近控位置，既是将2#、5#线短接；将外壳接线箱内的2#、9#线可靠接地。

合上隔离换向开关GHK，控制变压器有电，二次输出36V电源，送入JDB保护器中的4、9号端，保护器工作，通过保护器上的33号线对负载端进行漏电检测，若负载端绝缘电阻符合要求，则其出口3号线端与4号端接通，为控制电路启动做好准备。

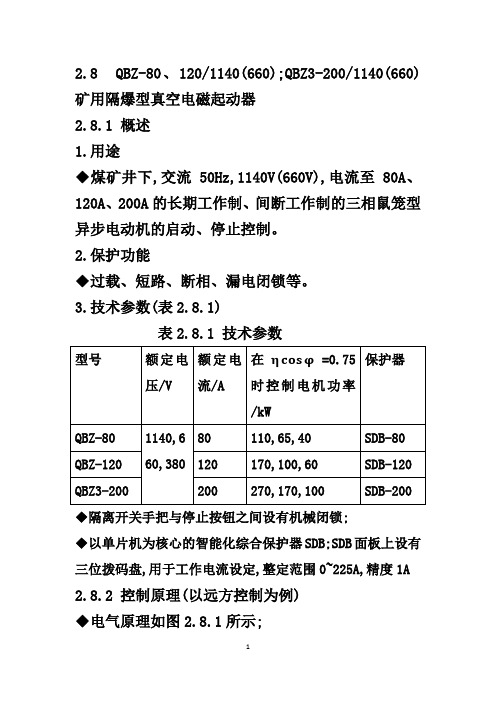

2.8 QBZ-80、120/1140(660);QBZ3-200/1140(660)矿用隔爆型真空电磁起动器2.8.1 概述1.用途◆煤矿井下,交流50Hz,1140V(660V),电流至80A、120A、200A的长期工作制、间断工作制的三相鼠笼型异步电动机的启动、停止控制。

2.保护功能◆过载、短路、断相、漏电闭锁等。

3.技术参数(表2.8.1)表2.8.1 技术参数◆隔离开关手把与停止按钮之间设有机械闭锁;◆以单片机为核心的智能化综合保护器SDB;SDB面板上设有三位拨码盘,用于工作电流设定,整定范围0~225A,精度1A2.8.2 控制原理(以远方控制为例)◆电气原理如图2.8.1所示;图2.8.1 QBZ-80、120、200电气原理图◆在高瓦斯矿井，禁止将9线接地，在使用SDB漏电闭锁保护时，可将检测端33线接地，常闭接点CKJ6的一端接9线；1.启动前的准备◆远方控制接线：启动按钮接1线，停止按钮接9线，两钮中间连2线，1-9接反不自保，1-2接反停不了；就地控制更好搞，2-9相连别忘了；◆“远控/近控”钮子开关位于“远控”位；◆合换向开关HGK→控制变压器BK得电，1140V（660V）/36V→智能综保SDB得电，进行漏电闭锁检测→动力电缆未漏电→SDB(3,4)接通→为中间继电器ZJ控制准备;2.启动◆按下远方启动按钮→中间继电器ZJ吸合:常闭接点ZJ1打开→解除漏电闭锁;常开接点ZJ2闭合→反馈给SDB;常开接点ZJ3闭合→真空接触器CKJ吸合→▼CJK1~3主触头闭合→电动机启动;CJK4常开接点闭合→自保;CJK5常开接点闭合→对外提供;CJK6常闭接点打开→解除漏电闭锁;3.停止◆按下远方停止按钮、就地停止按钮→ZJ断电释放→真空接触器CKJ断电释放→电动机停止；◆运行中，电机发生过载、堵转、短路、断相等故障→智能综保SDB动作→SDB中的继电器J1释放→J1(3,4)断开→ZJ释放→CKJ释放→电机停止;◆电机停止,SDB的33经常闭接点CKJ6、常闭接点ZJ1接通漏电闭锁检测通路，进行漏电闭锁测试；2.8.3 智能电机综合保护器SDB1.过流保护◆保护器SDB面板上有3位拨码盘,用于过载整定,整定范围0~225A,精度1A;设定值大于225A,计算机给出警示,面板上所有指示灯闪亮;◆过载保护整定:取电动机的额定电流;反时限特性;2min自动复位;◆短路保护为过载保护整定的8倍;瞬动;◆断相保护:主回路任一相电流小于另二相电流的确1/2,SDB延时8s断开,指示灯亮;2.漏电闭锁保护◆控制策略:附加直流电源的测试原理◆漏电闭锁电阻值(三相等效为一个):380V,7k Ω;660V,22kΩ;1140V,40kΩ;3.保护器上试验按钮◆试验项目:过载、断相、漏电闭锁试验；◆合闸前，按下漏电试验按钮，漏电指示灯亮；◆合闸后，按下过流试验按钮，启动器跳闸，过流指示灯亮；◆合闸后，主回路电流大于20A，按下断相试验按钮，延时8s后，启动器跳闸，断相灯亮；4.保护器上设有电压选择微动开关,其中3、4位开关用于整定电压等级的档:3 4 电压OFF OFF 380VOFF ON 660VON OFF 1140VON ON 出错,所有故障灯闪烁4.保护器SDB引出端子说明◆3,4端子,保护器内出口继电器接点;◆4,9端子,保护器工作电源;◆9#为保护器对地漏电检测线;◆33#保护器相线绝缘检测线;◆9#,ZJ为接继电器接点及信号输入。

好了，今天就说这些吧，下次将开始讲80开关的原理……这一节我们介绍QBZ-80、120、225三种（即QBZ-80、QBZ-120、QBZ-225）防爆磁力启动器原理与维修。

因为这三种开关虽然型号不同，但是他们的大致结构及工作原理是相同的，只是他们可以控制的设备容量不同。

QBZ-80最大可以控制额定电流80A的设备、QBZ-120最大可以控制额定电流120A的设备。

就像大人与小孩，虽然他们的力气不一样，大人可以搬起更重的东西，小孩只能搬比较轻的东西。

但是内部器官以及外部特征都是一样的。

首先，说一下型号的含义：QBZ-80/1140(660) 、QBZ-120/660(380) 这是常见的磁力启动器的型号全称，那么这些型号是什么意思哪？我们通过这些型号可以获得哪些信息哪？Q：启动器B：隔爆型Z：真空（是指使用的是真空接触器，而不是整个开关内部是真空的哟！稍后将详细讲解真空接触器）80：额定电流80A （最大可以控制额定电流是80A的设备、120、225等数字是相同的含义）1140（660）：额定电压1140V或660V）（可以控制额定电压是1140V或660V的设备，需要通过调整接线，稍后详解）开关的外部结构及功能上面这张图片，就是常见的80开关，不同厂家生产的开关，可能在外形及内部结构上，稍稍有一点点差别。

但是万变不离其宗，你学完了这个教程，它再变，你也知道怎么回事。

按照图上指示的各部件的名称，我们一一讲解。

1、接线腔：打开这个盖子，你就会看到里面有6个大接线柱和几个小接线柱，六个大接线柱有三个是进电源的，另外三个是接负载的。

几个小接线柱是接远程控制线的。

2、电源进线喇叭口：电源电缆线通过这个喇叭口，进入接线腔内，接在电源接线柱上。

在电源喇嘛口的对面还有一个喇叭口（就是上图中没有标注的那个大喇叭口），他是方便两台开关，进行电源并联时使用的。

如果还有一台开关需要电源，就可以从这台开关的电源接线柱上引出去。

《防爆开关原理与维修教程》之一，教程全部内容：欢迎加本人QQ：2363945025（验证时请注名：防爆开关）图一QBZ-80、120、225内部结构图图二QBZ-80、120、225原理图上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。

也就是实物与原理图的对照。

其中的核心部件，就是真空接触器。

它起到接通与断开主回路的作用。

开关内部的大部分元件，都是为了控制真空接触器触点的接通与断开而工作的。

现在，我们由简至繁的来分析这个电路。

图三图四大家看一下上面两个电路。

左边的是一个真空接触器控制一个电动机，右边是一个开关控制一盏灯。

原理都是一样：右边的电路中，开关闭合，灯亮。

断开，灯灭。

左边的电路中，接触器KM的触点闭合，电动机得电旋转。

接触器断开，电动机断电停止旋转。

我们都知道，右边电灯电路中的开关，是通过手动来控制。

那么左边的真空接触器是如何工作的哪？再看下图：图五真空接触器结构图图六图四的那个白方框，他代表的是真空接触器的线圈。

线圈实质上就是一个电磁铁，给电磁铁通上电，电磁铁产生磁力，使真空接触器上的衔铁动作，从而带动真空管内的触点动作（如图五）。

现在，问题又指向了如何给电磁铁线圈通电。

图八图七QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图，只要按下按钮SB1，真空接触器就会吸合。

但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。

QBZ-80开关里的按钮你按下去的时候，按钮上的接通，只要你一松手，按钮就又断开了（如图七）。

那如何才能让接触器长时间吸合哪？原理图八很好的解决了这个问题。

对比发现，图八比图七多了一对触点KM。

这对触点就是图五中的辅助触点，当按下按钮SB1时，线圈得电，衔铁在带动真空管内触点闭合的同时，也带动了辅助触点中的常开点KM闭合。

这时，即使你松开了按钮，由于辅助触点闭合了，为吸合线圈提供了通路，线圈也会维持吸合。

这时，电流流过的途径如图九中箭头所示。

第四章矿用隔爆型低压真空磁力起动器及馈电开关第三章我公司常用低压真空磁力起动器及馈电开关第一节 QBZ-80、120、200矿用隔爆型真空磁力起动器原理图解矿用各型真空磁力起动器，其工作原理、外形、结构大多相似。

下面先对其中某一型号的起动器作一详细剖析，讲解其工作原理、接线方法、分立元件的作用等。

通过这一小节，能起到触类旁通的作用，以便对其它类型开关作进一步的分析。

一、图解QBZ-80、120、200图一 QBZ-80、120、200内部结构图图二 QBZ-80、120、200原理图上面两张图是QBZ-80、120、200开关的内部结构和电气原理图。

也就是实物与原理图的对照。

其中的核心部件，就是真空接触器。

它起到接通与断开主回路的作用。

开关内部的大部分元件，都是为了控制真空接触器触点的接通与断开而工作的。

现在，我们由简至繁的来分析这个电路。

图三大家看一下上面两个电路。

左边的是一个真空接触器控制一个电动机，右边是一个开关控制一盏灯。

原理都是一样：右边的电路中，开关闭合，灯亮。

断开，灯灭。

左边的电路中，接触器KM的触点闭合，电动机得电旋转。

接触器断开，电动机断电停止旋转。

我们都知道，右边电灯电路中的开关，是通过手动来控制。

那么左边的真空接触器是如何工作的哪？再看下图：图四图五真空接触器结构图图四的那个白方框，他代表的是真空接触器的线圈。

线圈实质上就是一个电磁铁，给电磁铁通上电，电磁铁产生磁力，使真空接触器上的衔铁动作，从而带动真空管内的触点动作（如图五）。

现在，问题又指向了如何给电磁铁线圈通电。

图六图七 QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图，只要按下按钮SB1，真空接触器就会吸合。

但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。

QBZ-80开关里的按钮你按下去的时候，按钮上的接通，只要你一松手，按钮就又断开了（如图七）。

那如何才能让接触器长时间吸合呢？图八原理图八很好的解决了这个问题。

QBZ-80 QBZ-120 QBZ-200真空磁力启动器说明书（北京煤炭矿用设备厂）QBZ-80 QBZ-120 QBZ-200使用说明书北京煤炭矿用设备厂QBZ系列矿用隔爆型真空电磁起动器一、适用范围1(用途:本产品适用于井下电气设备的起、停控制和保护之用。

2(适用条件1(1海拨高度不超过2000米，环境大气压力80-110Kpa; 1(2周围介质温度为(-20?—+40?);1(3周围介质湿度不大于95?3%(25?)1(4在具有甲烷混合物及煤尘爆炸危险的工矿企业中; 1(5在我足以腐蚀金属和破坏绝缘的气体或蒸汽的环境中; 1(6在无剧烈震动及强热源地区;1(7在具有防水和防雨雪侵袭的地方;1(8安装位置与垂面的倾斜度不超过15度;1(9电源为交流50HZ、额定电压为660V(380V)系统中; 3(型号及意义一个一图没打3(1防暴标志:ExdI3(2防暴型式:矿用隔爆型3(3外形尺寸:QBZ—80 380×460×620(mm)QBZ—120 480×470×620(mm)QBZ—200 580×460×620(mm) 3.4重量:QBZ—80 70kgQBZ—120 79kgQBZ—200 102kg3(5执行标准MT111-1998 Q/MKS1.3-2005二、技术特征1(型号规格表1起动器型号 QBZ—80 QBZ—120 QBZ—200额定电压(V) 660(380) 660(380) 660(380)80 120 200 额定电流(A)最大控制功率(kw) 65(40) 100(60) 170(100) 注:用于380V供电系统时，应将控制变压器一次侧660V接线端子改接到380V端上。

2(保护功能2(1过载保护;2(2短路保护;2(3断相保护2(4主电路漏电闭锁保护;2(5过电压保护;3(控制变压器参数3(1额定容量:120V3(2电压比:660V(380V)/36V。

磁力启动器操作规程QBZ—80A矿用隔爆型真空磁力启动器操作规程一、概述QBZ—80A矿用隔爆型真空磁力启动器，用于交流50HZ，电压380V、660V、1140V的电路作直接或远距离控制三相鼠笼异步电动机,由本体(机芯)和隔爆外壳两部分组成，可用于具有瓦斯和煤尘爆炸危险的矿井中。

磁力启动器在巷道内放置位置顶板不得有淋水现象，并应存放在空气流通、温度不高于+40?不低于—5?对湿度不大于95,及无腐蚀性气体的环境中;磁力启动器必须放置在无强烈颠簸振动以及垂直倾斜不超过15度的地方.型号参数:Q：启动器 B：隔爆 Z:真空额定电压:1140V、660V、380V 额定电流:80A 通断能力:800A 最大控制功率： 110、65、40 二、一般规定:1、操作人员必须是专业电工经过专业培训合格后，持证上岗.2、操作人员操作开关停送电时必须挂设“停送电”指示牌并将两防锁锁牢。

3、操作人员必须熟悉开关的性能、原理。

三、准备工作：1、磁力启动器操作前,作业人员要检查开关附近巷道的支护情况,确保支护完好。

2、磁力启动器通电前，先检查开关的两防锁及机械闭锁是否打开（闭锁杆是否退出)电源线、负荷线线的接法是否正确。

四、设备操作：1、操作时,电工把开关手柄打到“合”闸位置，按下启动按钮后作业人员开始操作双按进行操作设备。

2、若在开关本体上操作时,要事先将本体内的近控按钮打在近控的位置,作业可直接在开关上操作开、停设备；若需远控时,作业人员则将本体内的按钮打在远控位置上,作业人员通过双按或三按进行远方操作设备.3、停止设备运转时，要先将手柄打在停止位置，使闭锁杆卡紧手柄，并将两防锁上好。

五、操作注意事项:1、严禁带电检修和搬迁设备。

2、检修开关时必须停电闭锁上级开关和本级开关并悬挂停电指示牌。

3、检修开关时，必须停电闭锁开关,在瓦斯浓度不超过1%时用符合电压等级的验电笔验电后,确认无误进行放电后方可检修开关。

4、非专职电气人员严禁擅自操作电气设备.5、每天对设备进行一次漏电试验。

QBZ―80型和QBZ―80N型磁力启动器的故障剖析及维护[权威资料]QBZ―80型和QBZ―80N型磁力启动器的故障剖析及维护【摘要】本文针对煤矿井下常用的运输机电设备控制关联设备磁力启动器在使用中出现的故障进行剖析，主要介绍了故障的处理及维护。

【关键词】煤矿;磁力启动器;故障;维护QBZ-80型和QBZ-80N型这两种磁力启动器是煤矿常用的两种控制开关，在运输机电的设备控制中，前者主要用于水泵、充电柜、油泵电机、胶带输送机电机、刮板运输机等设备的控制，后者主要用于对小功率绞车电机的控制。

下面分别就两种开关的常见故障及日常维护的要点进行讨论。

1 QBZ-80型磁力启动器1.1 基本电路构成该磁力启动器主要是由高压回路和低压回路两部分构成。

简单的判别方法如下:变压器初级回路均为高压回路，变压器的次级回路则为低压回路，亦称为控制回路。

高压回路的工作电压在井下为380/660 V 或660/1140V，低压回路的工作电压是36V，在此变压器起到了隔离、降压的作用，开关的实质是通过按钮对低压回路的控制来实现高压回路对负荷的控制。

高压回路的构成部件有手柄开关，变压器初级回路，高压保险，真空接触器的主触头构成。

低压回路主要是由启动停止按钮，中间继电器，变压器次级，低压保险，综合保护器构成。

1.2 基本工作原理(1)接通换向隔离开关，变压器初级得电，次级输出36V的交流电压为控制电路供电，电机综合保护器内漏地检测回路对负载检测，绝缘达到要求，保护器3-4触点闭合，为给控制电路供电作为好准备。

(2)按压启动按钮，电流由变压器次级的上端经3-4触点、中间继电器、停止按钮、启动按钮、2号接线柱-地-9号接线柱至变压器次级的下端构成回路，中间继电器线圈得电，其常开触点闭合，真空接触器线圈随之得电吸合，负载得电工作。

同时启动按钮两端并接的自保触点闭合，使工作状态得以维持。

(3)按下停止按钮后，电流回路被切断，中间继电器、真空接触器线圈分别失电释放，接触器主触头断开，负载停止工作。
