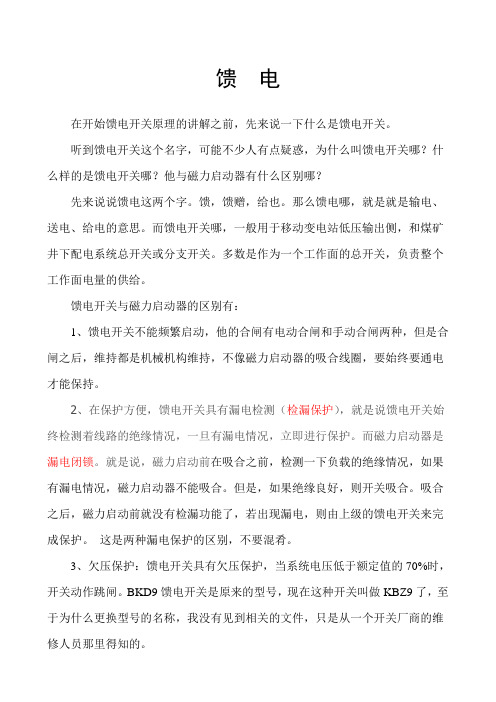

馈电在开始馈电开关原理的讲解之前，先来说一下什么是馈电开关。
听到馈电开关这个名字，可能不少人有点疑惑，为什么叫馈电开关哪？什么样的是馈电开关哪？他与磁力启动器有什么区别哪？先来说说馈电这两个字。
馈，馈赠，给也。
那么馈电哪，就是就是输电、送电、给电的意思。
而馈电开关哪，一般用于移动变电站低压输出侧，和煤矿井下配电系统总开关或分支开关。
多数是作为一个工作面的总开关，负责整个工作面电量的供给。
馈电开关与磁力启动器的区别有：1、馈电开关不能频繁启动，他的合闸有电动合闸和手动合闸两种，但是合闸之后，维持都是机械机构维持，不像磁力启动器的吸合线圈，要始终要通电才能保持。
2、在保护方便，馈电开关具有漏电检测（检漏保护），就是说馈电开关始终检测着线路的绝缘情况，一旦有漏电情况，立即进行保护。
而磁力启动器是漏电闭锁。
就是说，磁力启动前在吸合之前，检测一下负载的绝缘情况，如果有漏电情况，磁力启动器不能吸合。
但是，如果绝缘良好，则开关吸合。
吸合之后，磁力启动前就没有检漏功能了，若出现漏电，则由上级的馈电开关来完成保护。
这是两种漏电保护的区别，不要混肴。
3、欠压保护：馈电开关具有欠压保护，当系统电压低于额定值的70%时，开关动作跳闸。
BKD9馈电开关是原来的型号，现在这种开关叫做KBZ9了，至于为什么更换型号的名称，我没有见到相关的文件，只是从一个开关厂商的维修人员那里得知的。
虽然它的名字变了，但内部结构，工作原理还是和原来一模一样的。
所以，以前问BKD9馈电开关与KBZ9馈电开关什么区别的朋友，看了这个帖子之后，就不用再问了吧。
知道了型号改名的事情之后，在以后的帖子中，我们也改为KBZ9现在来简要说一下KBZ9-400馈电开关的机械操作机构图一KBZ9馈电开关的分闸与合闸，主要是通过机械操作机构完成的。
如上图，真空管动触点通过连杆3与机械机构连接。
然后机械机构再通过连杆1与开关外壳上的操作手柄连接（如下图）。
转动外壳上的手柄，带动真空管的闭合与分开。
我们介绍QBZ-80、120、225三种（即QBZ-80、QBZ-120、QBZ-225）防爆磁力启动器原理与维修。
因为这三种开关虽然型号不同，但是他们的大致结构及工作原理是相同的，只是他们可以控制的设备容量不同。
QBZ-80最大可以控制额定电流80A的设备、QBZ-120最大可以控制额定电流120A的设备。
就像大人与小孩，虽然他们的力气不一样，大人可以搬起更重的东西，小孩只能搬比较轻的东西。
但是内部器官以及外部特征都是一样的。
首先，说一下型号的含义：QBZ-80/1140(660) 、QBZ-120/660(380) 这是常见的磁力启动器的型号全称，那么这些型号是什么意思哪？我们通过这些型号可以获得哪些信息哪？Q：启动器B：隔爆型Z：真空（是指使用的是真空接触器，而不是整个开关内部是真空的哟！稍后将详细讲解真空接触器）80：额定电流80A （最大可以控制额定电流是80A的设备、120、225等数字是相同的含义）1140（660）：额定电压1140V或660V）（可以控制额定电压是1140V或660V的设备，需要通过调整接线，稍后详解）开关的外部结构及功能上面这张图片，就是常见的80开关，不同厂家生产的开关，可能在外形及内部结构上，稍稍有一点点差别。
但是万变不离其宗，你学完了这个教程，它再变，你也知道怎么回事。
按照图上指示的各部件的名称，我们一一讲解。
1、接线腔：打开这个盖子，你就会看到里面有6个大接线柱和几个小接线柱，六个大接线柱有三个是进电源的，另外三个是接负载的。
几个小接线柱是接远程控制线的。
2、电源进线喇叭口：电源电缆线通过这个喇叭口，进入接线腔内，接在电源接线柱上。
在电源喇嘛口的对面还有一个喇叭口（就是上图中没有标注的那个大喇叭口），他是方便两台开关，进行电源并联时使用的。
如果还有一台开关需要电源，就可以从这台开关的电源接线柱上引出去。
3、负载线喇叭口：通过这个喇叭口，将开关腔内的负载接线柱与电机接线柱4、远程控制线喇叭口：接远程控制按钮或两台开关联机时通过此喇叭口与开关内的小接线柱连接喇叭口结构：喇叭口内有密封胶圈、金属挡环和挡板。
好了，今天就说这些吧，下次将开始讲80开关的原理……这一节我们介绍QBZ-80、120、225三种（即QBZ-80、QBZ-120、QBZ-225）防爆磁力启动器原理与维修。
因为这三种开关虽然型号不同，但是他们的大致结构及工作原理是相同的，只是他们可以控制的设备容量不同。
QBZ-80最大可以控制额定电流80A的设备、QBZ-120最大可以控制额定电流120A的设备。
就像大人与小孩，虽然他们的力气不一样，大人可以搬起更重的东西，小孩只能搬比较轻的东西。
但是内部器官以及外部特征都是一样的。
首先，说一下型号的含义：QBZ-80/1140(660) 、QBZ-120/660(380) 这是常见的磁力启动器的型号全称，那么这些型号是什么意思哪？我们通过这些型号可以获得哪些信息哪？Q：启动器B：隔爆型Z：真空（是指使用的是真空接触器，而不是整个开关内部是真空的哟！稍后将详细讲解真空接触器）80：额定电流80A （最大可以控制额定电流是80A的设备、120、225等数字是相同的含义）1140（660）：额定电压1140V或660V）（可以控制额定电压是1140V或660V的设备，需要通过调整接线，稍后详解）开关的外部结构及功能上面这张图片，就是常见的80开关，不同厂家生产的开关，可能在外形及内部结构上，稍稍有一点点差别。
但是万变不离其宗，你学完了这个教程，它再变，你也知道怎么回事。
按照图上指示的各部件的名称，我们一一讲解。
1、接线腔：打开这个盖子，你就会看到里面有6个大接线柱和几个小接线柱，六个大接线柱有三个是进电源的，另外三个是接负载的。
几个小接线柱是接远程控制线的。
2、电源进线喇叭口：电源电缆线通过这个喇叭口，进入接线腔内，接在电源接线柱上。
在电源喇嘛口的对面还有一个喇叭口（就是上图中没有标注的那个大喇叭口），他是方便两台开关，进行电源并联时使用的。
如果还有一台开关需要电源，就可以从这台开关的电源接线柱上引出去。
「煤矿井下高压开关和磁力启动器技术参数和常见故障」煤矿井下高压开关的技术参数主要包括额定电压、额定电流、额定频率、额定短时耐受电流、主要回路的断路能力等。
其中，额定电压通常为3.3kV、6kV或10kV，额定电流通常为630A、1250A或2500A，额定频率通常为50Hz。
额定短时耐受电流是指在一定时间内开关能够承受的最大电流，通常为20kA或30kA。
主要回路的断路能力是指开关能够安全切断的最大短路电流，通常为20kA或30kA。
煤矿井下高压开关的常见故障主要包括开关不断开、断路器跳闸、开关机械连接断裂、继电器故障等。
开关不断开的原因可能是电动机过载，导致电流超过开关的额定短时耐受电流；也可能是开关内部触点间隙增大，导致接触不良。
断路器跳闸的原因可能是短路故障，导致电流突然增大；也可能是断路器本身故障，导致跳闸保护动作。
煤矿井下磁力启动器的技术参数主要包括额定电压、额定电流、额定功率、额定频率等。
额定电压和额定电流与煤矿井下高压开关相似，通常为3.3kV、6kV或10kV，630A、1250A或2500A。
额定功率是指启动器能够安全启动的最大功率，通常为250kW或400kW。
额定频率通常为50Hz。
煤矿井下磁力启动器的常见故障主要包括启动失败、过载保护跳闸、继电器故障等。
启动失败的原因可能是启动器内部线圈断路或短路，导致无法形成合适的磁场；也可能是短时过载，导致启动器无法提供足够的电流。
过载保护跳闸的原因可能是电动机过载，启动电流超过启动器额定电流；也可能是过电流保护装置故障，误判电流超过额定值。
针对以上故障，可以采取以下措施进行排除和维修。
对于开关不断开的问题，可以检查电动机负载是否过载，调整负载；也可以检查开关内部触点间隙是否合适，调整触点间隙。
对于断路器跳闸的问题，可以检查电路是否有短路故障，修复短路故障；也可以检查断路器是否损坏，更换断路器。
对于磁力启动器启动失败的问题，可以检查线圈是否断路或短路，修复线圈；也可以检查是否存在过载情况，调整负载。
好了，今天就说这些吧，下次将开始讲80开关的原理……这一节我们介绍QBZ-80、120、225三种（即QBZ-80、QBZ-120、QBZ-225）防爆磁力启动器原理与维修。
因为这三种开关虽然型号不同，但是他们的大致结构及工作原理是相同的，只是他们可以控制的设备容量不同。
QBZ-80最大可以控制额定电流80A的设备、QBZ-120最大可以控制额定电流120A的设备。
就像大人与小孩，虽然他们的力气不一样，大人可以搬起更重的东西，小孩只能搬比较轻的东西。
但是内部器官以及外部特征都是一样的。
首先，说一下型号的含义：QBZ-80/1140(660) 、QBZ-120/660(380) 这是常见的磁力启动器的型号全称，那么这些型号是什么意思哪？我们通过这些型号可以获得哪些信息哪？Q：启动器B：隔爆型Z：真空（是指使用的是真空接触器，而不是整个开关内部是真空的哟！稍后将详细讲解真空接触器）80：额定电流80A （最大可以控制额定电流是80A的设备、120、225等数字是相同的含义）1140（660）：额定电压1140V或660V）（可以控制额定电压是1140V或660V的设备，需要通过调整接线，稍后详解）开关的外部结构及功能上面这张图片，就是常见的80开关，不同厂家生产的开关，可能在外形及内部结构上，稍稍有一点点差别。
但是万变不离其宗，你学完了这个教程，它再变，你也知道怎么回事。
按照图上指示的各部件的名称，我们一一讲解。
1、接线腔：打开这个盖子，你就会看到里面有6个大接线柱和几个小接线柱，六个大接线柱有三个是进电源的，另外三个是接负载的。
几个小接线柱是接远程控制线的。
2、电源进线喇叭口：电源电缆线通过这个喇叭口，进入接线腔内，接在电源接线柱上。
在电源喇嘛口的对面还有一个喇叭口（就是上图中没有标注的那个大喇叭口），他是方便两台开关，进行电源并联时使用的。
如果还有一台开关需要电源，就可以从这台开关的电源接线柱上引出去。
电子电工经典畅销图书专辑图解电工技术速学速用5．自耦减压启动器安装和使用注意事项（1）使用前，启动器油箱内必须灌注绝缘油，油加至规定的油面线高度，以保证触头浸没于油中。
启动器油箱安装不得倾斜，以防绝缘油外溢。
要经常注意变压器油的清洁，以保持绝缘和灭弧性能良好。
（2）启动器的金属外壳必须可靠接地，并经常检查接地线，以保障电气操作人员的安全。
（3）使用启动器前，应先把失压脱扣器铁芯主极面上涂有的凡士林或其他油用棉布擦去，以免造成因油的黏度太大而使脱扣器失灵的事故。
（4）使用时，应在操作机构的滑动部分添加润滑油，使操作灵活方便，保护零件不致生锈。
（5）启动器内的热继电器不能当作短路保护装置用，因此应在启动器进线前的主回路上串装3只熔断器，进行短路保护。
（6）自耦减压启动器里的自耦变压器可输出不同的电压，如因负荷太重造成启动困难时，可将自耦变压器抽头换接到输出电压较高的抽头上面使用。
（7）电动机如要停止运行时，可按停止按钮；如需远距离控制电动机停止时，可在线路控制回路中串接一个常闭按钮即可。
（8）启动器的功率必须与所控制电动机的功率相当。
遇到过流使热继电器动作后，应先排除故障，再将热继电器手动复位，以备下次启动电动机时使用。
有的热继电器调到了自动复位，就不必用手动复位，只需等数分钟后再启动电动机。
（9）自耦减压补偿启动器在安装时，如果配用的电动机的电流与补偿器上的热继电器调节的不一致，可旋动热继电器上的调节旋钮作适当调节。
（10）要定期检查触头表面，发现触头烧毛，应用细锉刀锉光。
如果触头严重烧坏，应更换同型号的触头。
7.19 磁力启动器磁力启动器是一种全压启动设备，由交流接触器和热继电器组装在铁壳内，与控制按钮配套使用，用来对三相鼠笼形电动机作直接启动或正反转控制。
磁力启动器具有失压和过载保护功能，如果在电动机的主回路中加装带熔丝的闸刀开关作隔离开关，则还具有短路保护功能。
磁力启动器的外形如图7-19所示。
W Z B Q-6型微机监控保护装置(磁力启动器)产品使用说明书中国电光防爆电气有限公司2004年2月目录前言1、概述1 2．结构特征与工作原理1 3．技术特征2 4．按键及用户界面说明4 5．操作程序136、维护147、贮存、运输148、开箱检查149、定货须知1410、附录A14附录B15 11、附图15前言欢迎使用QJZ系列矿用隔爆兼本质安全型智能化真空电磁起动器。
本说明书介绍了该起动器的的结构和技术特征，以及应用范围、安装接线、操作维护等方面的内容。
本起动器的操作务必是在获得用户主管部门的授权并仔细阅读了本说明书后方可进行。
本起动器所用的保护装置的一些重要操作，如修改定值等均设有授权密码。
本说明书解释权归中国电光防爆电气有限公司开发部所有，如有疑问或本说明书未涵盖的技术问题，请向中国电光防爆电气有限公司开发部咨询。
注意：如不按本说明书的要求进行操作，则有可能造成不良后果！1、概述1．1主要用途及使用范围QJZ系列矿用隔爆兼本质安全型智能化真空电磁起动器（简称起动器），适用于含有爆炸性气体环境（甲烷、煤尘）的煤矿井下。
在交流50Hz，电压为1140V、660V或380V的供电线路中，对隔爆型三相鼠笼型交流异步电动机进行起动、停止、反转及联台等控制，并能对电动机及供电线路进行保护，控制方式可采用就地控制或远方控制，并可在停机时进行换向，以下说明以400A为例。
1．2使用环境装置应能在下列环境下正常工作：a) 海拔不超过2000米，周围环境压力为（0.8~1.1）×105Pa；b) 周围环境温度为－5℃~+40℃；c) 周围空气相对湿度不大于95%（+25℃）；d) 须能防止水或其它液体浸入起动器内部；e) 无剧烈振动、颠簸以及与水平面安装斜度不超过15°。
1．3产品型号含义与类型Q J Z －□/ □(Z)智能化额定电压(V)额定电流(A)真空智能型隔爆兼本安起动器2、结构特征与工作原理2．1结构特征本开关采用准快速开门结构，结构简单合理，操作方便；采用简单的控制线路，实现开关的多功能（多用途），使开关能作为普通开关的单机、联控，便于管理和维护；本开关容量大，相对体积小，减小了电气设备的占地面积，减少了电气设备之间的连线。
