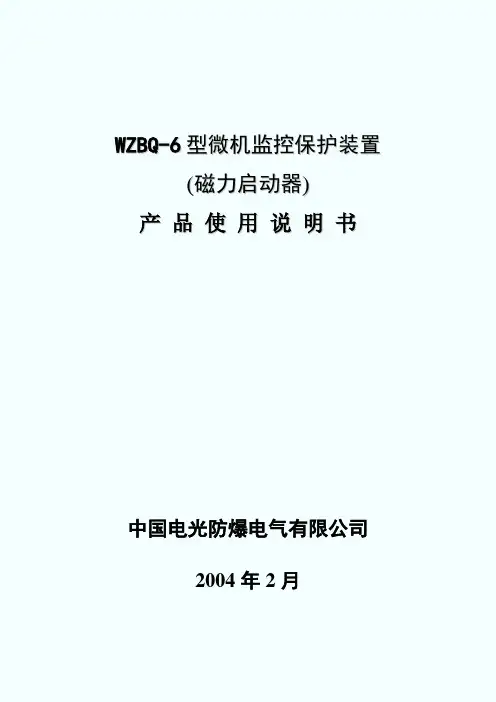

W Z B Q-6型微机监控保护装置
(磁力启动器)
产品使用说明书
中国电光防爆电气有限公司
2004年2月
目录
前言
1、概述1 2．结构特征与工作原理1 3．技术特征2 4．按键及用户界面说明4 5．操作程序13
6、维护14
7、贮存、运输14
8、开箱检查14
9、定货须知14
10、附录A14
附录B15 11、附图15
前言
欢迎使用QJZ系列矿用隔爆兼本质安全型智能化真空电磁起动器。本说明书介绍了该起动器的的结构和技术特征，以及应用范围、安装接线、操作维护等方面的内容。本起动器的操作务必是在获得用户主管部门的授权并仔细阅读了本说明书后方可进行。本起动器所用的保护装置的一些重要操作，如修改定值等均设有授权密码。
本说明书解释权归中国电光防爆电气有限公司开发部所有，如有疑问或本说明书未涵盖的技术问题，请向中国电光防爆电气有限公司开发部咨询。
注意：如不按本说明书的要求进行操作，则有可能造成不良后果！
1、概述
1．1主要用途及使用范围
QJZ系列矿用隔爆兼本质安全型智能化真空电磁起动器（简称起动器），适用于含有爆炸性气体环境（甲烷、煤尘）的煤矿井下。在交流50Hz，电压为1140V、660V或380V的供电线路中，对隔爆型三相鼠笼型交流异步电动机进行起动、停止、反转及联台等控制，并能对电动机及供电线路进行保护，控制方式可采用就地控制或远方控制，并可在停机时进行换向，以下说明以400A为例。1．2使用环境
装置应能在下列环境下正常工作：
a) 海拔不超过2000米，周围环境压力为（0.8~1.1）×105Pa；
b) 周围环境温度为－5℃~+40℃；
c) 周围空气相对湿度不大于95%（+25℃）；
d) 须能防止水或其它液体浸入起动器内部；
e) 无剧烈振动、颠簸以及与水平面安装斜度不超过15°。
1．3产品型号含义与类型
J Z －□/ □(Z)
Q
2、结构特征与工作原理
2．1结构特征
本开关采用准快速开门结构，结构简单合理，操作方便；采用简单的控制线路，实现开关的多功能（多用途），使开关能作为普通开关的单机、联控，便于管理和维护；本开关容量大，相对体积小，减小了电气设备的占地面积，减少了电气设备之间的连线。
起动器由装在撬形底架上的方形隔爆外壳，本体装配（包括可拆装的控制板装配），前门及电器件装配等部分组成，外壳的前门为平面止口式。当前门右侧中部的机械闭锁解锁后可以抬起起动器
左侧固定于铰链上的操作手把，将门抬起约30毫米后（注意不要过于抬高）前门即可打开，关门时，用手平提铰链上的手把，转动前门即可关闭（转动前门时，注意操作手把的抬起高度，避免操作手把上部凸轮与铰链顶撞）。
2．2工作原理
本起动器采用WZBQ—6型微机监控保护装置，装置以16位单片机为核心，工业级外围芯片、精密小型互感器、小型专用继电器，运用科学的算法，使保护灵敏可靠，测量精度高。在设计上，采用标准化、模块化硬件设计，科学的软件编程，高精度的A/D转换，多种抗干扰措施，使装置具备多功能、高性能、高抗干扰能力；在用户界面上，采用大屏幕液晶中文蓝屏汉显，菜单式操作。重要操作均设有授权密码，既方便了用户操作，又有效防止了误操作的发生。本装置可在线查询、修改，并具备事件记录和自检等功能。标准的RS－485/RS-232通讯接口，使装置具备遥信、遥测、遥控、遥调等功能，可直接构成井下DGKJ－2000无人值守系统的一部分。
3、技术特征
3.1 主要技术参数和技术性能：
3.1.1 额定电压：1140V、660V或660V、380V；
3.1.2 额定电流：400A；
3.1.3 频率：50Hz；
3.1.4 电流整定范围：30～400A连续可调；
3.1.5控制电动的功率范围：（设ηCOSφ=0.75）
1140V：~590KW
660V：~340KW
380V：~195KW
3.1.6 主回路真空接触器性能指标：
3．1.6.1 接通能力：4000A、100次；
3．1.6.2 分断能力：3200A、25次；
3．1.6.3 极限分断能力：4500A、3次；
3．1.6.4 电寿命：AC3、60万次；
AC4、6万次；
3.1.7 隔离换向开关分断能力：1200A；
3.1.8 控制方式：
3．1.8.1 先导回路控制：近控、远控、联控
3．1.8.2 控制选择：近控、远控
3.1.9 保护
开关具有过载、过流、断相、不平衡、失压、漏电闭锁、过电压吸收等多种保护；
3.1.10 工作定额：八小时工作制
断续周期工作制或反复短时工作制：操作频率为300次/小时，短时（20S内）为900次/小时。
3.1.11 显示：
起动器采用中文蓝屏汉显。
3.1.12引入装置：
3.2技术特性
3.2.1在额定控制电源电压的75%~110%之间的任何电压下起动器能可靠闭合；当不低于60%额定控制电源电压时处于吸合状态的起动器不释放；释放电压不低于10%额定控制电源电压。
3.2.2过载保护特性
4、按键及用户界面说明：
㈠按键和拨动开关说明
按键作用：
①“↓”：用于改变光标的位置，即光标向下移动。
②“→”：用于改变光标的位置，即光标向右移动。
③“+”(ADD)：用于改变光标所在位置“数字”的依次增加，当增加至“9”时再按“+”键，又使数字返回“0”。
④“取消”(ESC)：用于退出正在进行的选择或修改的程序。
⑤“确认”(ENT)：用于确认修改后的数据，选择后的机型和程序。
⑥“复位”对模拟试验后的“故障显示界面”进行清除。
拨动开关作用：
①本机接点
②联机接点
③第三机反馈接点
③速断测试接点（测试跳闸时继电器是否工作）
㈡界面说明
界面的程序设计的思路是：只有在装置上电后的30秒内可以进行机型的选择、定值的修改，在等待开机、故障和正常运行的时候可以查询定值、机型、故障原因、软件版本等等，根据程序内容可将界面分为八个环节，分别是：
①初始化环节；
②等待修改参数环节；
③修改参数环节；
④闭合继电器环节；
⑤正在启动和正常运行环节；
⑥查询各种参数环节；
⑦正常停机和保护停机环节；
⑧测试环节。
