交流接触器接线图图文讲解电动机可逆运行控制电路的调试1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触电动机可逆运行控制电路的调试1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。
2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。
故障现象预处理；1、不启动；原因之一，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。
原因之二按纽互锁的接线有误。
2、起动时接触器“叭哒”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合，接触器吸合后常闭接点又断开，接触器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现“叭哒”接触器不吸合的现象。
3、不能够自锁一抬手接触器就断开，这是因为自锁接点接线有误。
电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。
交流接触器各接线端子作用图解------------------------------------------
常规L1、L2、L3为A相、B相、C相电源进线；
常规T1、T2、T3为A相、B相、C相电源出线；
A1、A2为接触器线圈两端；有两个A2是厂家为方便接线，A2有两个接线点，是一样
的，接线时可以A1、A2接在接触器一侧，也可以接在接触器两侧；
13NO、14NO为常闭接点；
科普一下：
NC和NO都是辅助触点，NC是常闭点，NO是常开点。
NO和NC 的触点编号是有规律的。
11和12是一对常闭点，13和14是一对常开点，21和22是一对常闭点，23和24是一对
常开点，以此类推，所有带2的点都是常闭点，所有带4的点都是常开点。
偶数是端子，奇数是普通端子。
接触器分为主触点和辅助触点。
主触头的上口连接电源，下口连接负载。
Ａ1和Ａ2是接触器的线圈，220V线圈的接一零一火，380V线圈的接两个火线。
辅触点是用来自锁和互锁的。
NO、NC分别表示常开和常闭。
还有的直接是数字表示
常闭的有：11 12、21 22、31 32、41 42常开的有：13 14、23 24、33 34、43 44。
交流接触器综合应用实物接线图（图文分析）接触器，俗名叫磁吸，接触器是利用电磁铁对铁片的吸引力来完成触点开闭功能的器件，简单而言就是通过一个线圈里边通电，线圈产生磁场吸合金属触点来隔离控制电路通断，实现对更大电流或者更高电压电路系统的控制。
它以线圈的交直流供电分为交流接触器和直流接触器，两种控制方式一样，接线也大同小异。
要明白它的接线方法，先理解它的原理和内部架构。
一、交流接触器的原理和内部架构1、电磁铁的构造2、接触器的主体结构3、用于接触器的E形铁心的功能4、接触器的工作原理交流接触器工作原理：当电磁线圈接受指令信号得电后，铁心被磁化为电磁铁，产生电磁吸力，当克服弹簧的反弹力时使动铁心吸合，带动触头动作（触头系统是与动铁芯联动的），即常闭触头分开、常开触头闭合；当线圈失电后，电磁铁失磁，电磁吸力消失，在弹簧的作用下触头复位。
交流接触器线圈的工作电压，应为其额定电压的85%-105%，这样才能保证接触器可靠吸合。
如电压过高，交流接触器磁路趋于饱和，线圈电流将显著增大，有烧毁线圈的危险。
反之，电压过低，电磁吸力不足，动铁心吸合不上，线圈电流达到额定电流的十几倍，线圈可能过热烧毁。
5、接触器结构说明：由电磁系统、触头系统、灭弧装置、复位弹簧等几部分构成。
电磁系统：包括可动铁心（衔铁）、静铁心、电磁线圈；触头系统：包括用于接通、切断主电路的大电流容量的主触头和用于控制电路的小电流容量的辅助触头；灭弧装置：用于迅速切断主触头断开时产生的电弧，以免使主触头烧毛、熔焊，对于容量较大的交流接触器，常采用灭弧栅灭弧。
弄清楚交流接触器的原理和结构图后，下边介绍该如何对交流接触线接线了，它分为主回路和控制回路接线，先说明原理图接线，然后再介绍实物图接线。
二、交流接触器原理图和实物接线方法1、交流接触器主回路接线主回路接线比较简单，就是三进三出，上进下出。
这6六条全部要接到主触头上，主触头故名思议就是用来和用电器接触的或者接在主回路上，要注意裸露的铜芯不宜太长，否则容易发生安全事故，也不能太短，否则容易接触不良，螺丝要用对口的螺丝刀拧进入，用力要均衡中庸，拧好螺丝后，用力扯一下，如果扯不下来就是合格的。
交流接触器实物接线图（各种组合电器接线图
最近经常在网上看到朋友们需要接触器的实物接线图，因此我整理了一份关于接触器和其他控制电器的接线图，希望对有需要的朋友门有所帮助，因为接触器的及控制电器的接线方法很多，所以不可能完全举例出来，还请谅解，这里我们提供部分常用的关于接触器的控制电路及其它电器的接线方法
朋友们如果您绝的这些接线图对您有帮助或者给您带来了启发，请高抬您的贵手点击收藏，以便您下次有需要的时候可以快速的找到我们，谢谢！！。

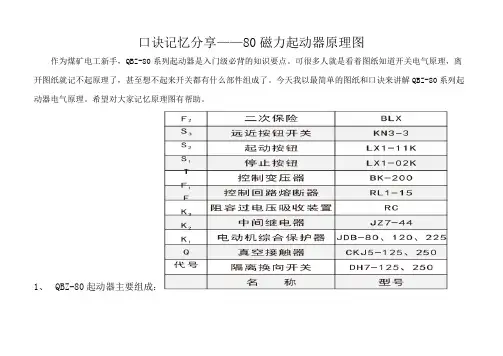

口诀记忆分享——80磁力起动器原理图作为煤矿电工新手，QBZ-80系列起动器是入门级必背的知识要点。
可很多人就是看着图纸知道开关电气原理，离开图纸就记不起原理了，甚至想不起来开关都有什么部件组成了。
今天我以最简单的图纸和口诀来讲解QBZ-80系列起动器电气原理。
希望对大家记忆原理图有帮助。
1、QBZ-80起动器主要组成：2、QBZ-80起动器简记口诀进线分两叉，中间叉更大。
隔离接触点。
负荷保护下，阻容中间插。
变压侧面挂，保险两边架。
整流接触器。
保护继电器。
停止启动点。
拨钮近摇远。
自保程控点。
图纸想周全。
真空不能直接连，检漏接在常闭前。
3、口诀详解：口诀前五句讲的是QBZ-80起动器电气原理图的主控部分，从上往下看依次记忆。
后面讲的是保护控制部分，从左往右看依次记忆。
进线分两叉，中间叉更大：起动器进线与隔离换向开关的接线。
进线每相都分两部分，中间的相分接到第三相，第三相分接到中间相，进行交叉换向用。
从图纸上感观就是中间相的分接叉的更大些。
隔离接触点：隔离换向开关出线与真空接触器的主控接触点相接。
负荷保护下，阻容中间插：负荷接线在保护插件的下面，阻容吸收装置在保护插件与负荷接线端之间。
变压侧面挂，保险两边架：在图纸上变压器在主控回路侧面连接，一、二次保险在变压器的进线、出线端连接。
整流接触器：图纸中保护控制回路往右看下面就是带整流桥的真空接触器了。
保护继电器：保护插件的常开保护点连接中间继电器停止起动点：停止、启动按钮依次排列，要记得是常开、常闭是一起成对画出拨钮近摇远：拨钮也就是远近拨钮开关，可以拨在近控或远控。
拨钮开关在图纸上也可以说是离主控回路最遥远的了。
真空不能直接连：真空接触器不能直接与控制回路电源侧，那就的加个中间继电器的常开触点。
检漏接在常闭前：图纸想周全，发现漏电闭锁的检漏33点还没说，而检漏33点窜接真空接触器的辅助常闭点前面然后与负荷线连接。
至此QBZ-80起动器电气原理图纸简单记和工作原理已经讲完了，有不妥之处望大家指正，谢谢。

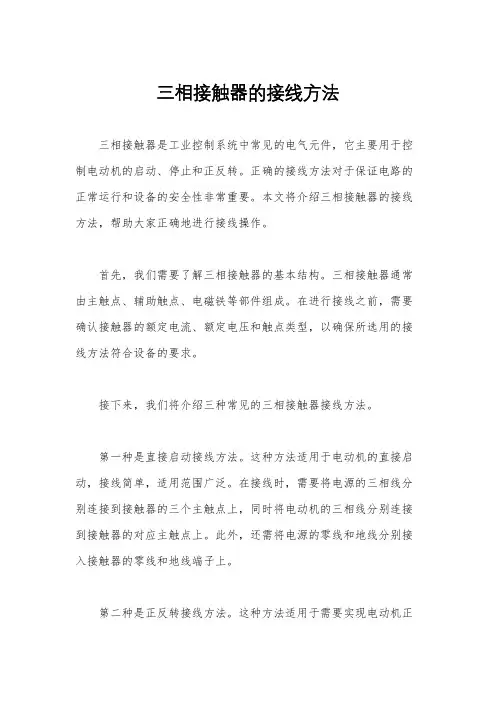

三相接触器的接线方法三相接触器是工业控制系统中常见的电气元件，它主要用于控制电动机的启动、停止和正反转。
正确的接线方法对于保证电路的正常运行和设备的安全性非常重要。
本文将介绍三相接触器的接线方法，帮助大家正确地进行接线操作。
首先，我们需要了解三相接触器的基本结构。
三相接触器通常由主触点、辅助触点、电磁铁等部件组成。
在进行接线之前，需要确认接触器的额定电流、额定电压和触点类型，以确保所选用的接线方法符合设备的要求。
接下来，我们将介绍三种常见的三相接触器接线方法。
第一种是直接启动接线方法。
这种方法适用于电动机的直接启动，接线简单，适用范围广泛。
在接线时，需要将电源的三相线分别连接到接触器的三个主触点上，同时将电动机的三相线分别连接到接触器的对应主触点上。
此外，还需将电源的零线和地线分别接入接触器的零线和地线端子上。
第二种是正反转接线方法。
这种方法适用于需要实现电动机正反转的场合。
在接线时，需要在接触器的辅助触点上接入正反转控制器，通过控制器来实现电动机的正反转控制。
接线方法相对复杂一些，需要根据具体的控制器类型来确定接线方式。
第三种是星角启动接线方法。
这种方法适用于大功率电动机的启动，可以减小启动时的冲击电流，保护电网和设备。
在接线时，需要将电源的三相线分别连接到接触器的三个主触点上，同时将电动机的三相线分别连接到接触器的对应主触点上。
此外，还需将电源的零线和地线分别接入接触器的零线和地线端子上。
接着，将电动机的三相线接入星形连接器，再将星形连接器的中点接入接触器的辅助触点，从而实现星角启动。
在进行接线操作时，务必保证设备处于断电状态，并严格按照设备说明书或电气图纸上的接线图进行接线，避免接线错误造成设备损坏或安全事故。
总之，三相接触器的接线方法因应用场合的不同而有所差异，正确的接线方法对于保证电路的正常运行和设备的安全性至关重要。
希望本文的介绍能够帮助大家正确地进行三相接触器的接线操作，确保设备的安全运行。
交流接触器接线图
工作原理：该接触器为吸引线圈，引三相中一相直接接到吸引线圈一端，再引第二相接入启动按扭地常开触点和停止按扭地常闭触点，启动按扭常开触点地另一端接入接触器辅助触点中常闭触点，并通过另一触点接到吸引线圈另一端.停止按扭常闭触点地另一端接入接触器辅助触点中常开触点，并通过另一触点接到吸引线圈另一端.（经常处于闭合状态地叫作常闭触点，经常处于断开状态地叫作常开触点.）吸引线圈需要中两相同时送入吸引线圈地两接线端才能动作，因先前已直接接入一端，那么另外一端我们就要通过按下启动按扭并通过接触器辅助触点中常闭触点送入，这样吸引线圈才能动作，电源接入用电器.可是当
我们放开启动按扭时，吸引线圈因缺相而不动作怎么办，没关系，因为事先我们已通过停止按扭常闭触点接入接触器辅助触点中常开触点，因为吸引线圈动作使接触器辅助触点中常闭触点断开，接触器辅助触点中常开触点闭合，这样即使我们放开启动按扭，吸引线圈依然保持动作状态.当我们按下停止按扭时，由于切断了吸引线圈一端地电源，所以吸引线圈中电磁消失，交流接触器触点在复位弹簧地作用下断开，用电器断电，停止工作.。
