QBZ80真空磁力启动器1分析

QBZ―80型和QBZ―80N型磁力启动器的故障剖析及维护[权威资料]QBZ―80型和QBZ―80N型磁力启动器的故障剖析及维护【摘要】本文针对煤矿井下常用的运输机电设备控制关联设备磁力启动器在使用中出现的故障进行剖析，主要介绍了故障的处理及维护。

【关键词】煤矿;磁力启动器;故障;维护QBZ-80型和QBZ-80N型这两种磁力启动器是煤矿常用的两种控制开关，在运输机电的设备控制中，前者主要用于水泵、充电柜、油泵电机、胶带输送机电机、刮板运输机等设备的控制，后者主要用于对小功率绞车电机的控制。

下面分别就两种开关的常见故障及日常维护的要点进行讨论。

1 QBZ-80型磁力启动器1.1 基本电路构成该磁力启动器主要是由高压回路和低压回路两部分构成。

简单的判别方法如下:变压器初级回路均为高压回路，变压器的次级回路则为低压回路，亦称为控制回路。

高压回路的工作电压在井下为380/660 V 或660/1140V，低压回路的工作电压是36V，在此变压器起到了隔离、降压的作用，开关的实质是通过按钮对低压回路的控制来实现高压回路对负荷的控制。

高压回路的构成部件有手柄开关，变压器初级回路，高压保险，真空接触器的主触头构成。

低压回路主要是由启动停止按钮，中间继电器，变压器次级，低压保险，综合保护器构成。

1.2 基本工作原理(1)接通换向隔离开关，变压器初级得电，次级输出36V的交流电压为控制电路供电，电机综合保护器内漏地检测回路对负载检测，绝缘达到要求，保护器3-4触点闭合，为给控制电路供电作为好准备。

(2)按压启动按钮，电流由变压器次级的上端经3-4触点、中间继电器、停止按钮、启动按钮、2号接线柱-地-9号接线柱至变压器次级的下端构成回路，中间继电器线圈得电，其常开触点闭合，真空接触器线圈随之得电吸合，负载得电工作。

同时启动按钮两端并接的自保触点闭合，使工作状态得以维持。

(3)按下停止按钮后，电流回路被切断，中间继电器、真空接触器线圈分别失电释放，接触器主触头断开，负载停止工作。

QBZ-80矿用隔爆型真空电磁起动器矿用隔爆型真空电磁起动器使用讲明书山东容力达矿用电器一、概述1、QBZ-80/660（380）矿用隔爆型真空电磁起动器，以下简称起动器。

所选用的CKJ5-80真空接触器，具有重量轻，体积小，分断能力大，噪音低，电弧不外露，打开上盖切断负荷电源或上盖不到位起动器不能工作，安全可靠等一系列优点。

2、起动器除选用真空接触器外，并配有JDB电动机综合爱护器，使产品爱护功能齐全，分断能力、电寿命、机械寿命强等优点，而且配有分断能力大的隔离换向开关，HG-125可在专门情形下切断6倍额定电流一次，起动器还具有阻容过电压吸取爱护装置RC，因此该起动器是煤矿更新换代的理想产品。

3、用途及适应范畴起动器适用于含有沼气、甲烷爆炸气体和煤尘的矿井中，但周围介质中不得含有破坏金属和绝缘的活动性化学物质，在交流50HZ电压为660V 或380V的线路中，直截了当或远距离起动，停止和正反转操纵三相鼠笼型异步电动机，同时对电动机有关电路进行综合爱护，要紧用于井下刮板运输机、皮带机、通风机、卷扬机等及其它矿井设备中。

4、使用条件（1）a、海拔高度不超过2000米；（2）周围环境温度不高于40℃，不低于-5℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）有甲烷等爆炸性混合物矿井中；（5）与水平面的安装倾斜度不超过15°；（6）无明显摇动和剧烈冲击振动的地点；（7）在无足以破坏电气绝缘的气体或蒸气的环境中；（8）在有防止滴水的地点；（9）污染等级三级；（10）防护等经受IP5；（11）安装类不Ⅲ类。

5、起动器型号含义Q B Z –80 /660(380)6、本起动器设计依据额定工作电压（V）额定工作电流（A）真空矿用隔爆型起动器MT111-1998矿用隔爆型低压交流真空电磁起动器和企业标准。

7、起动器类不矿用隔爆型..标志.ExdI二、要紧技术参数外型尺寸1、起动器要紧技术参数见表一表一额定电压（V）额定电流（A）所操纵电机的最大功率机械寿命万次电寿命万次真空接触器极限分断能力A隔离换向开关分断能力A重量AC3 AC4 Kg660 80 75 30 5 6 2500 750 802、起动器选用JDB电机综合爱护器，作为过载、短路、断相、漏电闭锁等爱护。

QBZ-80开关的原理及故障处理QBZ-80、120、200/1140（660）矿用隔爆型真空电磁起动器（简称起动器）执行标准为Q/HWT63-2005、MT111—1998《矿用防爆型低压交流真空电磁起动器》，隔爆型式为“ExdI”。

起动器采用快开门结构，结构简单合理，操作方便，本体采用立板式，使用简单的控制线路，便于维护。

起动器远距离起动和停止负载，具有过载、断相、短路、漏电闭锁检测等保护功能。

QBZ-80、120、200/1140(660) 矿用隔爆型真空电磁起动器（以下简称起动器）适用于控制交流50HZ、电压为1140V 或660V、容量在296KVA 以下的防爆电气设备（如：水泵、局部扇风机等）。

可用于煤矿井下或其它周围空气中含有爆炸性气体（如：甲烷）的工矿企业中，但其周围空气中不得含有腐蚀金属和破坏绝缘的活动性化学物质。

型号中的大写字母代表起动器的型式及其特征，主要参数由阿拉伯数字表示。

示例：额定主电压为1140V 备用电压为660V、额定电流为80A 的矿用隔爆型真空电磁起动器，其型号标记为：QBZ—80/1140（660）。

技术参数：电源电压不低于额定值的75%，起动器应能可靠的工作；电源电压超过或达到额定值的10%时允许短时工作。

起动器的技术参数外形尺寸：重量：68KG尺寸：790×560×645QBZ-80、120/1140（660）D 外形图结构、原理及电流整定说明按以下说明进行：结构：起动器外壳采用圆形快开门结构。

内部装一块控制底板，底板的正面装有一个真空接触器、一个中间继电器、电机综合保护器和熔断器，底板的背面装有隔离开关、阻容过电压吸收器、控制变压器和停止按钮。

起动器的盖子和隔离开关的手柄有机械闭锁，保证断电源后开盖，未盖上盖子不能送电。

工作原理：按电机运转方向的要求，合上隔离换向开关QS，电源接入控制变压器初级得电，次级9、4两端输出36V交流电，使JDB得电，漏电检测开始。

《防爆开关原理与维修教程》之一，教程全部内容：欢迎加本人QQ：2363945025（验证时请注名：防爆开关）图一QBZ-80、120、225内部结构图图二QBZ-80、120、225原理图上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。

也就是实物与原理图的对照。

其中的核心部件，就是真空接触器。

它起到接通与断开主回路的作用。

开关内部的大部分元件，都是为了控制真空接触器触点的接通与断开而工作的。

现在，我们由简至繁的来分析这个电路。

图三图四大家看一下上面两个电路。

左边的是一个真空接触器控制一个电动机，右边是一个开关控制一盏灯。

原理都是一样：右边的电路中，开关闭合，灯亮。

断开，灯灭。

左边的电路中，接触器KM的触点闭合，电动机得电旋转。

接触器断开，电动机断电停止旋转。

我们都知道，右边电灯电路中的开关，是通过手动来控制。

那么左边的真空接触器是如何工作的哪？再看下图：图五真空接触器结构图图六图四的那个白方框，他代表的是真空接触器的线圈。

线圈实质上就是一个电磁铁，给电磁铁通上电，电磁铁产生磁力，使真空接触器上的衔铁动作，从而带动真空管内的触点动作（如图五）。

现在，问题又指向了如何给电磁铁线圈通电。

图八图七QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图，只要按下按钮SB1，真空接触器就会吸合。

但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。

QBZ-80开关里的按钮你按下去的时候，按钮上的接通，只要你一松手，按钮就又断开了（如图七）。

那如何才能让接触器长时间吸合哪？原理图八很好的解决了这个问题。

对比发现，图八比图七多了一对触点KM。

这对触点就是图五中的辅助触点，当按下按钮SB1时，线圈得电，衔铁在带动真空管内触点闭合的同时，也带动了辅助触点中的常开点KM闭合。

这时，即使你松开了按钮，由于辅助触点闭合了，为吸合线圈提供了通路，线圈也会维持吸合。

这时，电流流过的途径如图九中箭头所示。

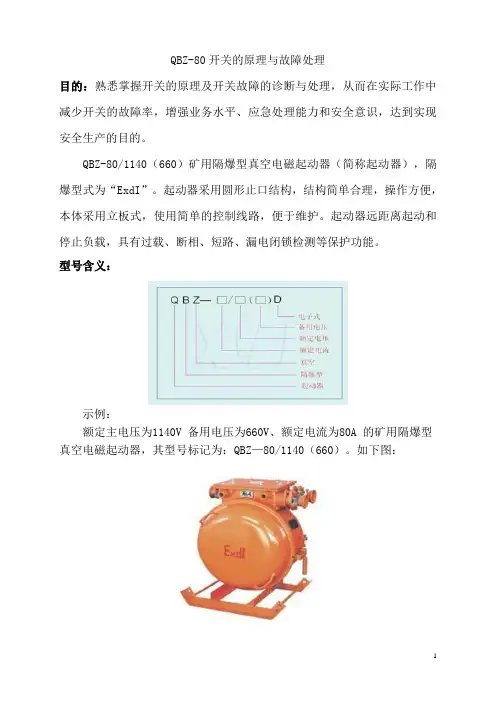

QBZ-80开关的原理与故障处理目的：熟悉掌握开关的原理及开关故障的诊断与处理，从而在实际工作中减少开关的故障率，增强业务水平、应急处理能力和安全意识，达到实现安全生产的目的。

QBZ-80/1140（660）矿用隔爆型真空电磁起动器（简称起动器），隔爆型式为“ExdI”。

起动器采用圆形止口结构，结构简单合理，操作方便，本体采用立板式，使用简单的控制线路，便于维护。

起动器远距离起动和停止负载，具有过载、断相、短路、漏电闭锁检测等保护功能。

型号含义：示例：额定主电压为1140V 备用电压为660V、额定电流为80A 的矿用隔爆型真空电磁起动器，其型号标记为：QBZ—80/1140（660）。

如下图：技术参数电源电压不低于额定值的75%，起动器应能可靠的工作；电源电压超过或达到额定值的10%时允许短时工作。

在额定工作电压下控制电动机最大功率1140V时118KW;660V时68KW.结构原理结构：起动器外壳采用圆形快开门结构。

内部装一块控制底板，底板的正面装有一个真空接触器、一个中间继电器、电机综合保护器和熔断器，底板的背面装有隔离开关、阻容过电压吸收器、控制变压器和停止按钮。

起动器的盖子和隔离开关的手柄有机械闭锁，保证断电源后开盖，未盖上盖子不能送电。

工作原理：按电机运转方向的要求，合上隔离换向开关QS，电源接入控制变压器初级得电，次级9、4两端输出36V交流电，使JDB得电，漏电检测开始。

当主回路对地绝缘电阻符合要求时，JDB内继电器工作，常开点3、4接通，真空接触器可投入使用，否则接触器不能投入使用。

当就地自控或集中控制时，按下启动按钮SB1，ZJ吸合，36V电源经ZJ1接点，使真空接触器线圈KM （CKJ）吸合，常闭ZJ2打开，这样当磁力起动器工作时，负荷端电压不会通过33号线进入JDB内，当真空接触器主触头接通，接触器线圈KM呈吸合状态，这时KM2常开闭合自保。

运行中如发生短路、过载或断相等故障，则JDB动作切断ZJ的供电线路，使真空接触器KM立即分断。

QBZ-80 QBZ-120 QBZ-200真空磁力启动器说明书（北京煤炭矿用设备厂）QBZ-80 QBZ-120 QBZ-200使用说明书北京煤炭矿用设备厂QBZ系列矿用隔爆型真空电磁起动器一、适用范围1(用途:本产品适用于井下电气设备的起、停控制和保护之用。

2(适用条件1(1海拨高度不超过2000米，环境大气压力80-110Kpa; 1(2周围介质温度为(-20?—+40?);1(3周围介质湿度不大于95?3%(25?)1(4在具有甲烷混合物及煤尘爆炸危险的工矿企业中; 1(5在我足以腐蚀金属和破坏绝缘的气体或蒸汽的环境中; 1(6在无剧烈震动及强热源地区;1(7在具有防水和防雨雪侵袭的地方;1(8安装位置与垂面的倾斜度不超过15度;1(9电源为交流50HZ、额定电压为660V(380V)系统中; 3(型号及意义一个一图没打3(1防暴标志:ExdI3(2防暴型式:矿用隔爆型3(3外形尺寸:QBZ—80 380×460×620(mm)QBZ—120 480×470×620(mm)QBZ—200 580×460×620(mm) 3.4重量:QBZ—80 70kgQBZ—120 79kgQBZ—200 102kg3(5执行标准MT111-1998 Q/MKS1.3-2005二、技术特征1(型号规格表1起动器型号 QBZ—80 QBZ—120 QBZ—200额定电压(V) 660(380) 660(380) 660(380)80 120 200 额定电流(A)最大控制功率(kw) 65(40) 100(60) 170(100) 注:用于380V供电系统时，应将控制变压器一次侧660V接线端子改接到380V端上。

2(保护功能2(1过载保护;2(2短路保护;2(3断相保护2(4主电路漏电闭锁保护;2(5过电压保护;3(控制变压器参数3(1额定容量:120V3(2电压比:660V(380V)/36V。

QBZ-80N 开关的作用N：代表可逆。

即80N开关可以方便的使所控制的电机正转和反转。

举个例子：上图中的绞车，是在上山的时候牵引矿车常用的设备。

当牵引矿车上坡时，电机要正转。

当下放矿车时，电机要反转。

电机正转与反转是通过换相实现的。

如上图，左图，假如电机按照U、V、W的相续接线电机正转，那么，你只要随便调换两根线的位置如V、U、W进行接线，电机就会反转。

当然，我们不可能每改变一次电机的旋转方向，就到电机接线柱上去改接线，这也太麻烦了。

我们是通过两个接触器的切换来实现电机的正反转的。

上图中，当KM1吸合时，L1与U相连，L2与V相连、L3与W相连。

当KM2吸合时，L1变为与W相连、L2不变，还是与V相连，L3变为与U相连。

这就相当于改变了U与W的接线位置。

从而改变了电机的旋转方向。

这就是80N开关的换相原理，他主要应用于控制需要频繁改变电机旋转方向的设备。

对于不经常改变电机旋转方向的设备，当偶尔需要改变一下旋转方向时，可以使用80、120等开关的隔离换向开关进行换向。

QBZ-80N开关原理第一图是QNZ-80N开关的原理图，第二图是一个开关的本体，第三是一个双联控制按钮。

主回路中的ZC、FC 接触器换相的原理，上一贴已经讲了，这里不再赘述。

HK是隔离开关，JDB-80电动机综合保护器与RC阻容保护等原理都与前几贴讲的80开关的原理是一样的，在这里也不讲了。

说说控制电路：第一图中，上半部分，是80N开关部的原理，右下角是远控双联按钮的部原理图。

由于80N 开关本身不带控制控制按钮，所以使用的时候，必须接远控按钮。

接线方法如图中的线号所标示的一样，开关的1#与按钮的1# 、2#与2#、3#与3#、4#与4#分别连接。

若要电机正向旋转，按正向启动按钮，36V电源——JDB综保的4#——3#——开关本地停止按钮TA——8#——ZJ中间继电器线圈——FJ中间继电器常闭触点——开关1#线——远控按钮1#线——反向按钮常闭点——启动按钮常开点（现在已经按下闭合）——远控停止按钮——远控按钮4#——开关本身4#——36V电源另一端，形成回路。

矿用隔爆型真空可逆电磁起动器QBZ-80N (660V)使用说明书执行标准：MT111-1998八达电气有限公司矿用隔爆型真空可逆电磁起动器QBZ－80N／660V说明书1．用途和使用条件1.1用途QBZ-80ND/660V矿用隔爆型真空可逆电磁起动器(以下简称起动器)适用于在有沼气爆炸性混合物气体和煤尘的矿井中，对交流50Hz，电压660V，电流至80A的三相鼠笼式感应电动机进行远距离正、反向起动、停止或就地停止。

起动器保护功能齐全，具有过载、短路、断相、漏电闭锁等保护，主电路还有阻容过电压吸收装置。

在必要时，该起动器允许使用机壳外的隔离开关手柄停止电动机，隔离开关在额定电压下，能分断1倍额定电流(Ie=80A)。

1.2正常使用条件a.海拔不超过2000m；b.运行环境温度-5～+40℃；c.周围空气相对湿度不大于95%(+25℃)；d.在有沼气爆炸性混合物的矿井中；e.与水平面的安装倾斜度不超过15°；f.在无显著摇动和冲击振动的地方；g.在无明显破坏绝缘的气体或蒸气的环境中；h.能防止滴水的地方；i.污染等级：3级；j.安装类别：Ⅲ类。

2型式及基本参数2.1型号含义Q B Z —80 N D / 660额定电压JDB保护器可逆额定电流真空式隔爆型起动器2.2技术参数2.2.1主电路基本参数：电源额定频率：50Hz。

额定工作电压：660V。

额定工作电流：80A。

2.2.2电寿命：AC-3类别60万次。

AC-4类别3万次。

2.2.3通断能力：额定接通能力：1000A 100次。

额定分断能力：800A 25次。

真空接触器极限分断能力：2000A 3次。

隔离开关的分断能力：80A(660V时)正、反各3次。

2.2.4引入电缆外径：主电路：φ31～40mm控制电路：φ8～19mm2.2.5外形尺寸：长×宽×高=660×520×735mm2.2.6重量：130Kg。

QBZ―80型和QBZ―80N型磁力启动器的故障剖析及维护[权威资料]QBZ―80型和QBZ―80N型磁力启动器的故障剖析及维护【摘要】本文针对煤矿井下常用的运输机电设备控制关联设备磁力启动器在使用中出现的故障进行剖析，主要介绍了故障的处理及维护。

【关键词】煤矿;磁力启动器;故障;维护QBZ-80型和QBZ-80N型这两种磁力启动器是煤矿常用的两种控制开关，在运输机电的设备控制中，前者主要用于水泵、充电柜、油泵电机、胶带输送机电机、刮板运输机等设备的控制，后者主要用于对小功率绞车电机的控制。

下面分别就两种开关的常见故障及日常维护的要点进行讨论。

1 QBZ-80型磁力启动器1.1 基本电路构成该磁力启动器主要是由高压回路和低压回路两部分构成。

简单的判别方法如下:变压器初级回路均为高压回路，变压器的次级回路则为低压回路，亦称为控制回路。

高压回路的工作电压在井下为380/660 V 或660/1140V，低压回路的工作电压是36V，在此变压器起到了隔离、降压的作用，开关的实质是通过按钮对低压回路的控制来实现高压回路对负荷的控制。

高压回路的构成部件有手柄开关，变压器初级回路，高压保险，真空接触器的主触头构成。

低压回路主要是由启动停止按钮，中间继电器，变压器次级，低压保险，综合保护器构成。

1.2 基本工作原理(1)接通换向隔离开关，变压器初级得电，次级输出36V的交流电压为控制电路供电，电机综合保护器内漏地检测回路对负载检测，绝缘达到要求，保护器3-4触点闭合，为给控制电路供电作为好准备。

(2)按压启动按钮，电流由变压器次级的上端经3-4触点、中间继电器、停止按钮、启动按钮、2号接线柱-地-9号接线柱至变压器次级的下端构成回路，中间继电器线圈得电，其常开触点闭合，真空接触器线圈随之得电吸合，负载得电工作。

同时启动按钮两端并接的自保触点闭合，使工作状态得以维持。

(3)按下停止按钮后，电流回路被切断，中间继电器、真空接触器线圈分别失电释放，接触器主触头断开，负载停止工作。

QBZ-80 系列真空磁力启动开关新型控制装置设计与应用发布时间：2021-06-25T10:24:16.470Z 来源：《中国电业》2021年第7期作者：罗士彬[导读] 矿用防爆型真空电磁起动器按规格型号可分为QBZ-80、120、200/1140(660)D等几种罗士彬安徽恒源煤电股份有限公司卧龙湖煤矿 235100一、存在的问题矿用防爆型真空电磁起动器按规格型号可分为QBZ-80、120、200/1140(660)D等几种，这种开关采用快开门结构，结构简单，操作方便，具有过载、断相、短路、漏电闭锁检测等保护功能，被广泛应用于煤矿井下局扇、水泵等设备的启动控制。

1、工作原理分析：按电机运转方向的要求，合上隔离开关QS，电源接入控制变压器初级得电，次级9、4两端输出36V交流电，使JDB得电，漏电检测开始。

当主回路对地绝缘电阻符合要求时，JDB内继电器工作，常开点3、4接通，真空接触器可投入使用。

当就地自控或集中控制时，按下启动按钮SB1，ZJ吸合，36电源经ZJ1接点，使真空接触器KM（CKJ）吸合，常闭ZJ2打开，这样，当磁力起动器工作时，负荷端电压不会通过33号线进入JDB内，当真空接触器主触器接通，KM2常开闭合自保。

运行中如发生短路、过载或断相等故障，则JDB动作切断ZJ的供电线路，使真空接触器KM立即分断。

停止时，按下停止按钮SB2，ZJ断电，ZJ1打开，真空接触器KM断开，停止对电机供电。

2、开关存在的问题由于这种开关电气原理简单，给人的感觉是只要稍懂得简单电工知识的机电维修工，对它的维修都能很快上手，其外观图如下所示：但是在实际维修应用中发现，这种开关虽然原理简单，但维修起来却并不是件易事，我们可以通过它的安装结构来进行分析。

打开一台80开关圆形快开门，可发现在它的内部通过四边螺丝固定有一块铁制底板，底板正面安装一个真空接触器、一个中间继电器、电机综合保护器和熔断器，底板的背面装有隔离开关、变压器、阻容过压吸收器、控制变压器和控制按钮。

【大拿之路】认识QBZ系列隔爆真空磁力起动器版权声明煤矿电工无需授权即可转载，但请保留以上申明，谢谢。

3月1日的《【大拿之路】认识QBZ系列隔爆真空磁力起动器》一文中介绍了QBZ系列开关型号的含义、主要技术参数以及外部结构，下面我们来介绍QBZ系列隔爆真空磁力起动器的内部结构及其各部件相关知识。

这也是维修和使用该型起动器必备的基础知识，务必只字不差地阅读学习！先上图：注：因为隔离开关、启动按钮及停止按钮安装在在配电盘的后面，所以图中没有标出。

1、隔离开关2、真空接触器3、保护器与电流互感器4、控制变压器用于给控制回路提供交流36V电源。

一次侧有1140V与660V选择端子，二次侧为输出的36V电源。

5、熔断器一般安装在控制变压器一次侧线路中，用于保护变压器。

其图形符文字符号是：FU，图形符号是：6、中间继电器用于继电保护与自动控制系统中，以增加触点的数量及容量。

它用于在控制电路中传递中间信号。

中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。

所以，它只能用于控制电路中。

它一般是没有主触点的，因为过载能力比较小。

所以它用的全部都是辅助触头，数量比较多。

其图形符文字符号是：K（ZJ），其线圈图形符号是：其触点图形符号是：7、RC阻容吸收装置阻容吸收器可有效抑制操作过电压的瞬间振荡和高频电流，使过电压的波形变缓，陡度和幅值降低，再加上电阻的阻尼作用，使高频振荡迅速衰减。

与真空接触器配合使用，使设备避免因操作过电压造成绝缘损坏，保证电器安全运行。

在这一篇中，简单介绍了QBZ系列磁力起动器内部结构及其各部件作用，在电路图中的文字符号及图形符号。

重点要搞明白断路器与隔离开关之间的区别！以后的讲解中，将会结合开关电路图，逐步详细介绍各部件的工作机理、接线方法、调整方法以及注意事项。
