锅炉管阀及附件检修工艺规程1 Velan Y型无阀盖截止阀检修工艺规程1.1 设备概况及参数1.1.1 Velan Y型无阀盖截止阀概况1/4英寸– 4 英寸(8-100毫米Velan Y 型无阀盖截止阀是加拿大威兰有限公司的,阀体为整体铸造式,这种设计结构适用在高压状态下工作。
阀门带有定向阀盘 , 其材质为钨铬钴合金 6。
钨铬钴合金是包含钨、铬、钴三种金属的合金。
它的平均布氏硬度为 400。
在阀门行业里,它通常被当作一种理想的坚硬的表面材料来使用。
然而,阀盘和阀座并非是不可毁坏。
例如, 如果有坚硬的杂质被夹在阀盘和阀座之间,当阀盘被压进阀座时,就有可能损毁阀门。
Velan Y型无阀盖截止阀 1/4英– 4 英寸(8-100毫米用在台电 SG — 2026/17.5—M905锅炉的炉顶承压管道排空系统。
1.1.2 Velan Y型无阀盖截止阀参数1.2 VELAN截止阀检修步骤、工艺方法及质量标准1.2.1. VELAN 截止阀准备工作1.2.1.1确认阀体内和与其相连接的管道内没有工作压力。
1.2.1.1准备出拆卸和装配阀门的工作场地,在堆放时不能使零件损坏。
1.2.1.2准备好必要的工具和量具。
1.2.1. 3准备好卡尺,在拆卸后对阀门进行测绘,并做好记录。
1.2.2 VELAN截止阀检修步骤、工艺方法1.2.2.1用手轮将阀门摇开几圈。
松开盘根压盖铰接螺栓,将填料压盖压板松活。
松盘根压盖螺母时要用专用标准扳手。
1.2.2.2对于电动阀门取下电传动装置。
传动头取下后应水平放好,防止蜗轮箱内齿轮油漏入电动机里。
1.2.2.3拆卸阀门框架。
A 对于螺栓连接的截止阀,展平止动垫松开框架固定螺钉。
B 对于丝扣连接的阀门, 应用锯或剔的方法将框架与门体的焊点除去。
剔或锯时一定注意不要损坏门体和框架连接螺纹。
C 将框架逆时针方向旋转, 同时将上部阀杆沿开启方向旋转, 使其带动下阀杆一起提升, 将框架连同上下阀杆一起取下。

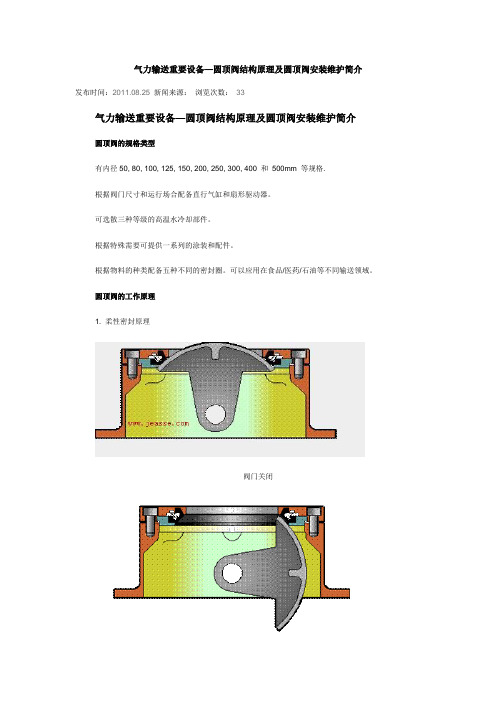

气力输送重要设备—圆顶阀结构原理及圆顶阀安装维护简介发布时间：2011.08.25新闻来源：浏览次数：33气力输送重要设备—圆顶阀结构原理及圆顶阀安装维护简介圆顶阀的规格类型有内径50, 80, 100, 125, 150, 200, 250, 300, 400 和500mm 等规格.根据阀门尺寸和运行场合配备直行气缸和扇形驱动器。
可选散三种等级的高温水冷却部件。
根据特殊需要可提供一系列的涂装和配件。
根据物料的种类配备五种不同的密封圈。
可以应用在食品/医药/石油等不同输送领域。
圆顶阀的工作原理1. 柔性密封原理阀门关闭阀门开启密封圈密封圈充气膨胀卸压收缩0.3~0.5mm间隙2. 充气密封，柔性密封效果极好。
密封压力为0.5MPa 无阻碍流通圆顶阀运行图（物料无阻碍通过圆顶阀）水冷却功能水冷却圆顶阀cooling water circuitsclosed open普通的圆顶阀适合于物料温度< =200 ºC水冷却圆顶阀的三种规格:PH1 ~ 上法兰水冷却200 - 300 ºCPH2 ~ 上法兰＋圆顶水冷却301 - 350 ºCPH3 ~ 上法兰＋圆顶＋阀腔水冷却(如上图) 351 - 450 ºC另设物料直通管圆顶阀特点l 圆顶阀是七十年代初期发明的除灰专用阀门，为铸铁壳体结构，内部安装有带有两个不锈钢转轴可旋转的铸铁圆顶，在阀门转顶中装有一个充气的圆顶密封圈。
l 由于该阀采用了柔性密封和独特的机械构造，具备卓著性能，所以被客户广泛认同，目前世界上已经有12，000多套该阀门在运行。
圆顶阀安装及维护说明圆顶阀组装注意事项1. 安装圆顶阀的轴承和轴时，涂２０号机油，并充填美孚SHC1500Ｉ润滑脂或３号、４号二硫化钼复合钙基润滑脂。
2. 圆顶阀处于全关状态时，球顶要处于阀体的中心位置。
3. 球顶与密封圈的间隙为30~50µm。
圆顶阀使用注意事项1. 圆顶阀旋转轴部位，每周加注一次润滑脂。
球阀检修工艺标准
球阀检修工艺标准如下：
检查球阀外观。
检查阀门的开闭是否灵活，球体表面是否有划痕等。
检查球阀密封面。
检查球体的密封面是否平整，无裂纹，无腐蚀等。
检查阀杆。
检查阀杆表面是否平整，无裂纹，无腐蚀等，以及阀杆和阀杆导套之间是否有充足的润滑脂。
检查阀座。
检查阀座的平面（金属密封）或球座（软密封）是否正常，阀座是否有磨损等。
检查密封垫。
确认密封垫的材质和尺寸是否符合要求。
此外，球阀检修时还应注意操作安全，防止发生意外等。
圆顶阀执行标准一、术语定义圆顶阀：一种具有圆形阀帽的阀门，通常用于气体或液体管道中，具有较好的密封性能和流量控制能力。
二、型号圆顶阀型号应包括以下几个部分：1. 阀门类型：圆顶阀。
2. 阀门连接方式：如法兰连接、螺纹连接等。
3. 阀门尺寸：以DN（直径）或其它尺寸单位表示。
4. 阀门工作压力：以MPa或其它压力单位表示。
5. 其他特殊要求或定制信息。
三、结构1. 圆顶阀应由阀体、阀帽、密封件、阀杆等组成。
2. 阀体应与管道连接牢固，密封性能好，能承受工作压力。
3. 阀帽应为圆形，与阀体紧密配合，表面光滑，无凹凸不平现象。
4. 密封件应具有较好的弹性和密封性能，能在高温、高压下工作。
5. 阀杆应与阀帽连接牢固，能带动阀帽运动，承受工作压力。
四、材料1. 阀体、阀帽、阀杆等主要部件应采用耐腐蚀、耐高温、耐高压的材料制成。
2. 密封件应采用耐磨损、耐高温、耐高压的材料制成。
3. 其他辅助部件如螺栓、螺母等应采用相应等级的材料制成。
五、制造1. 圆顶阀的制造应符合相关标准和规范的要求。
2. 制造过程中应进行严格的检验和测试，确保产品质量符合要求。
3. 对于关键部位和特殊要求的部分，应进行详细的加工和检测，确保其精度和质量。
4. 在装配过程中，应确保各部件的配合精度和质量符合要求。
5. 对于有特殊要求的产品，应根据客户的需求进行定制化生产。
六、检验1. 圆顶阀出厂前应进行严格的检验，确保产品质量符合要求。
2. 检验应包括外观质量、尺寸精度、材料质量、性能测试等方面。
3. 对于关键部位和特殊要求的部分，应进行无损检测和理化检测，确保其质量和安全性。
4. 对于不合格的产品，应进行返修或报废处理，确保产品质量符合要求。
5. 在使用过程中，应对产品进行定期的维护和保养，确保其正常运转和安全性。
圆顶阀
2.1、DN400气动水冷高温圆顶阀技术性能
1.总则
本阀适用于高温旋风除尘灰系统仓泵进出料阀，也可用于矿山、化工等各类有磨损的干灰、矿粉灰等介质的管道上做启闭之用，使用公称压力0.08-0.16MPa 适应温度≤900℃。
为了确保能够耐高温，本阀密封面采用310S密封，密封面及球面经过氮化、喷焊处理，可保证阀门耐磨、耐腐蚀。
启闭阀门采用专用的电磁气动控制。
本阀是高效、能频繁启闭的物料输送阀。
料口全流通无阻挡，卡灰和积灰现象少，使用寿命长维护量小，结构紧凑安装方便。
2．产品描述
2.1技术要求
2.1.1设计与制造：GB/T12224
2.1.2连接端尺寸:合同签订后，现场测量确认
2.1.3结构长：企业标准
2.1.4检查和试验：GB/T9092
2.1.5规格：DN400，压力：PN1.0，配全部气动执行元件及气动三联件、电磁阀，
电磁阀控制电压DC24V。
3.主要部件的名称和材料
表1
零件名称材料
阀体碳钢
阀瓣310S
阀座310S
阀杆碳钢
支架碳钢
螺柱/螺母碳钢摆杆碳钢座圈/阀瓣
310S 密封面
隔环碳钢。
气力输灰圆顶阀备件技术要求1、工作内容和范围1.1 南阳天益发电有限责任公司2×600MW超临界燃煤火电机组，锅炉除灰方式采用内旁通（双套管）气力除灰系统，粗、细灰分除，系统出力在连续运行时按满足设计煤种排灰量的150％设计。
每炉配2台2室(共4室)5电场电除尘器，每电场8个灰斗，共计40个灰斗，40个仓泵；每个仓泵配一台进料圆顶阀。
1.1 技术参数：圆顶阀型号：YDF-200B输送用压缩空气参数：流量：44 m3/min（每台炉）压力：>0.5 Mpa控制用压缩空气参数：流量：0.6m3/min（每台炉）压力：>0.6 Mpa1.2 本次供货范围：见物资计划2、技术要求2.1 本技术要求适用于浙江华电生产的YDF-200B型圆顶阀技术标准。
2.2 本技术要求提出的是最低限度技术要求，并未对一切技术细节作出明确规定，执行浙江华电生产的YDF-200B型圆顶阀技术标准。
2.3 技术要求所引用的标准如遇到与供货方所执行的标准发生矛盾差异时，按较高标准执行。
2.4 所有备件必须符合供货范围内所提的技术要求，同时与原供主机零部件具有互换性。
如因供货方提供的备件产品质量问题造成圆顶阀损坏的，全部退货，并承担一切责任。
2.5 圆顶阀阀芯质量标准：2.5.1 圆顶阀阀芯材质为：40CR高强度合金钢，整体铸造，毛坯热处理去应力；阀芯球面表面粗糙度：1.6。
外观无裂纹及缩孔。
2.5.2 圆顶阀阀芯轴孔同轴度为：0.05 ；配装圆顶阀转轴要转动自如、无卡涩。
2.6 圆顶阀转轴质量标准：2.6.1 圆顶阀转轴每套包含法兰轴套、压配式油嘴、止动销、密封圈、止动挡板等附件。
2.6.2 圆顶阀转轴材质为：#45钢调质；加工表面粗糙度：<1.6。
长、短个一（共两件）2.6.3 圆顶阀转轴轴套材质为：球墨铸铁QT500；轴套环形油槽深度：≥0.6。
2.7 圆顶阀密封圈质量标准：2.7.1 圆顶阀密封圈材质为：氟硅橡胶，耐温：≤200℃2.7.2 圆顶阀密封圈要无拉毛，气泡，杂质等缺陷。
