1.原理：本工艺采用抗蚀转印油墨，在贴花纸上丝网印制装饰纹，用贴膜法把装饰纹油墨转印到模具上，经干燥修整后，进行化学腐蚀，便在模具上制得凹凸型装饰纹。
工艺流程：底图制作→照相制版→制丝网版→油墨调配→贴花纸印装饰纹→油墨干燥→模具前处理→贴花转印→干燥→修整→腐蚀→检验→清理、防锈。
2 装饰纹模具的工序2.1 底图制作装饰纹底图除电脑或手工绘制外，多数选用塑料样件和人造革上的装饰纹。
塑料样件应选取花纹清晰、均匀、平整的表面，先喷一层黑色自干漆，晾干后，用200目以上的白粉(碳酸钙)涂抹，填平纹路，再轻轻抹去突出面的白粉，使其露出黑色，直至版面花纹清晰，黑白分明，底图便告完成。
如选用人造革装饰纹，可将人造革摊平钉紧在木板上，按上述要求同样加工，最好选用黑色人造革，可省去喷漆。
2.2 照相制版采用CR或SO软片，1：1对底图进行拍摄。
照相底片大小以100mm×200mm 左右为宜，便于制丝网版和贴花转印。
2.3 制丝网版用200～300目黄色涤纶丝绢，0.02mm厚的蓝色感光膜，铝质框架和照相底片，按制造印刷线路丝网版的方法制造。
2.4 油墨调配选取优质固体沥青500g，装入清洁无锈铁罐，加煤油300ml，放在可调温电炉上熬炼1～2h，控制微沸状态，适当搅拌，炼至适合丝网印刷的稠度，以冷却至室温为软冻状，表面又不结皮不起皱为佳，此为沥青油墨。
沥青油墨和2711—4油墨(天津油墨厂产品)，按重量比1：1混合，再加入牡丹牌No78燥油，用量为混合油墨重量的2%～5%，用油墨刀调匀，便制得抗蚀转印油墨。
2.5 贴花纸印装饰纹用WPS400型丝网印刷机，装上丝网版，橡胶刮板放上适量抗蚀转印油墨，先用废蓝图纸反面试印，用力要均匀，轻重要适度，不要回墨，直至印出均匀清晰的装饰纹，再用贴花纸印制。
贴花纸印前应裁成适当大小，用干净橡皮刮板刮平。
印制过程中如发生油墨堵塞网孔，图纹不清晰，说明油墨过干，可加适量煤油调稀；如果印制的装饰纹易模糊，说明油墨中煤油过量，可将油墨放在玻璃板上，用油墨刀反复调合，挥发部份煤油再印制。

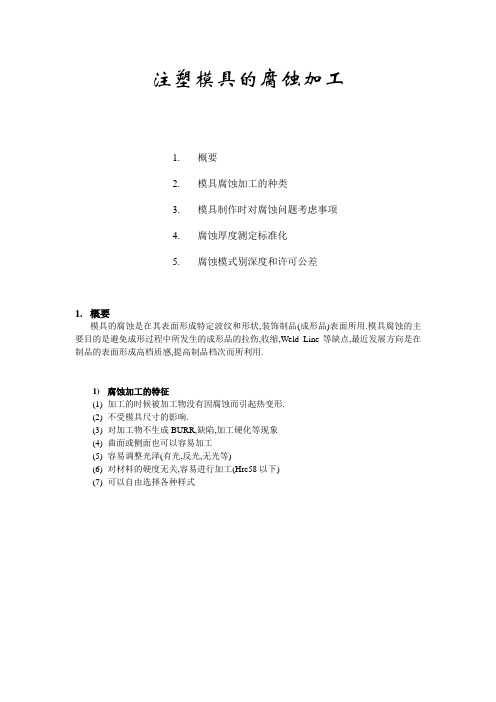

注塑模具的腐蚀加工1.概要2.模具腐蚀加工的种类3.模具制作时对腐蚀问题考虑事项4.腐蚀厚度测定标准化5.腐蚀模式别深度和许可公差1.概要模具的腐蚀是在其表面形成特定波纹和形状,装饰制品(成形品)表面所用.模具腐蚀的主要目的是避免成形过程中所发生的成形品的拉伤,收缩,Weld Line等缺点,最近发展方向是在制品的表面形成高档质感,提高制品档次而所利用.1)腐蚀加工的特征(1)加工的时候被加工物没有因腐蚀而引起热变形.(2)不受模具尺寸的影响.(3)对加工物不生成BURR,缺陷,加工硬化等现象(4)曲面或侧面也可以容易加工(5)容易调整光泽(有光,反光,无光等)(6)对材料的硬度无关,容易进行加工(Hrc58以下)(7)可以自由选择各种样式2)腐蚀加工的Mechanism(1)附着耐酸膜耐酸膜模具(2)腐蚀初期(3)腐蚀完了(4)解除耐酸膜之后(5)抛光后2. 模具腐蚀加工种类1) 直接法:感光膜(Photo Resist)->Flim附着->漏光->显像->腐蚀2) 间接法:附着嵌摄纸->腐蚀3) Spray加工法:涂覆耐酸性油墨->腐蚀4) Sand-Blast加工法:利用Air压力,喷射Sand or Gross Beads 刻印样式的作业加工方法品质管理Key-PointSand-Blast加工法Sand粒子, Air压力,腐蚀深度,光泽度Spray加工法耐酸性油墨的大小和量,腐蚀深度,光泽度直,间接法(腐蚀纹) Master Flim,腐蚀深度,花纹的质感,光泽度* 腐蚀加工法的分类【直接法】(1)涂覆耐酸膜(2)漏光(3)显像后【间接法】(1)印刷嵌摄纸(2)附着于模具(3)嵌摄后模具嵌摄纸* 模具腐蚀加工PROCESS3. 模具制作时对腐蚀的考虑事项1) 模具材料- 对所有Fe系以及非铁材料进行腐蚀加工- 作为一般注塑成形用模具材料的Pre-Hardend Steel的腐蚀性良好- 最好使用同样LOT材料- 腐蚀高Gr钢时,可发生腐蚀偏差,应注意这一点2) 拔膜斜度和拉伤- 拔膜斜度取决于花纹的种类,制品形象,成形树脂等变量,很难作成规格化- 但是一般拔膜斜度为1°,腐蚀深度8μm为基准,根据花纹的种类,表面粗糙度,制品形状,成形树脂等特性所决定.- 毛孔深度大的Leather(皮革纹), Spray(点纹)等容易发生拉伤,需要更加细致的检讨3)焊接模具在制作过程中或制作之后有必要进行焊接加工,但是金属在焊接过程中由于高温而容易引起组织状态的变形以及变化,所以需要焊接加工时按照如下的步骤进行.(1)焊接之前预热模具(300~400°)(2)模具处于高温状态时,利用焊条进行焊接(3)焊接之后对模具进行加热(后热) (350~400°)* 为了除掉焊接部和母材的腐蚀深度,邻接线.4)模具腐蚀修理时-部分腐蚀修理部分不可能恢复为100%,所以应最小化部分修理-抛光修理部分时,不能跟原有的腐蚀部位产生干涉-为了最小化发生斑点现象,应抛光至模具的”R”面* 部分腐蚀修理部位和原有腐蚀面之间发生差异的原因- 由于Sanding次数的差异, 腐蚀面的Rounding不同(腐蚀面的质感差异以及光泽不一致)5)光泽(Gross)处理-腐蚀加工时,表面光泽调整为Sand-Blast(Gross Beads).(例:高光泽,光泽,半光泽,无光泽等)-焊接部跟母材相比容易光泽-相同的腐蚀加工面,也根据成形材料光泽度不一样,腐蚀深度也不一样.(例:P.P比 ABS光泽度低)-根据成形条件,光泽度也不一样(成形压力越高,成形温度越高,光泽度越高)6)热处理-经过热处理后腐蚀加工性显著降低,有必要热处理时,事前协议后进行.腐蚀加工->热处理->腐蚀面抛光(SAND加工)顺序进行7)放电加工-放电加工时,由于表面硬度增加,引起不均匀腐蚀现象,所以事前除掉放电加工层.8)腐蚀深度和表面抛光程度4. 腐蚀深度测定标准化5.腐蚀花纹别深度和许可公差。
模具皮纹制造工艺 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】模具腐蚀皮纹工艺原理及其流程原理：本工艺采用抗蚀转印油墨，在贴花纸上丝网印制装饰纹，用贴膜法把装饰纹油墨转印到模具上，经干燥修整后，进行化学腐蚀，便在模具上制得凹凸型装饰纹。
工艺流程：底图制作→照相制版→制丝网版→油墨调配→贴花纸印装饰纹→油墨干燥→模具前处理→贴花转印→干燥→修整→腐蚀→检验→清理、防锈。
2 装饰纹模具的工序2.1 底图制作装饰纹底图除电脑或手工绘制外，多数选用塑料样件和人造革上的装饰纹。
塑料样件应选取花纹清晰、均匀、平整的表面，先喷一层黑色自干漆，晾干后，用200目以上的白粉(碳酸钙)涂抹，填平纹路，再轻轻抹去突出面的白粉，使其露出黑色，直至版面花纹清晰，黑白分明，底图便告完成。
如选用人造革装饰纹，可将人造革摊平钉紧在木板上，按上述要求同样加工，最好选用黑色人造革，可省去喷漆。
2.2 照相制版采用CR或SO软片，1：1对底图进行拍摄。
照相底片大小以100mm×200mm左右为宜，便于制丝网版和贴花转印。
2.3 制丝网版用200～300目黄色涤纶丝绢，0.02mm厚的蓝色感光膜，铝质框架和照相底片，按制造印刷线路丝网版的方法制造。
2.4 油墨调配选取优质固体沥青500g，装入清洁无锈铁罐，加煤油300ml，放在可调温电炉上熬炼1～2h，控制微沸状态，适当搅拌，炼至适合丝网印刷的稠度，以冷却至室温为软冻状，表面又不结皮不起皱为佳，此为沥青油墨。
沥青油墨和2711—4油墨(天津油墨厂产品)，按重量比1：1混合，再加入牡丹牌No78燥油，用量为混合油墨重量的2%～5%，用油墨刀调匀，便制得抗蚀转印油墨。
2.5 贴花纸印装饰纹用WPS400型丝网印刷机，装上丝网版，橡胶刮板放上适量抗蚀转印油墨，先用废蓝图纸反面试印，用力要均匀，轻重要适度，不要回墨，直至印出均匀清晰的装饰纹，再用贴花纸印制。
皮纹生产工艺下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!皮纹生产工艺简要流程如下：①底图制作：依据设计需求，通过电脑绘制或选取实物样本（如塑料件、人造革），必要时喷涂背景色；②照相制版：使用CR或SO软片，对底图进行1:1拍摄，制备适合丝网印刷的底片；③制丝网版：根据照相底片制作丝网模板，用于控制油墨的印制图案；④油墨调配：准备适用于模具材质的抗蚀转印油墨；⑤贴花纸印装饰纹：通过丝网印刷将油墨印在贴花纸上，形成装饰图案；⑥油墨干燥：确保印有装饰纹的贴花纸完全干燥；⑦模具前处理：清洁模具表面，对非皮纹区域进行遮盖保护；⑧贴花转印：将干燥的贴花纸精准贴附于模具表面；⑨干燥修整：再次干燥并修整贴花，保证图案平整粘贴；⑩腐蚀：应用化学药水对模具进行选择性腐蚀，未被油墨覆盖的部分被腐蚀形成凹陷皮纹；⑪检验：检查皮纹质量，确保图案清晰、均匀；⑫清理防锈：清除残留物，对模具进行防锈处理。
此流程最终在模具表面形成预期的皮纹效果，用于后续注塑生产，使塑料制品表面具有相应纹理。
模具腐蚀皮纹工艺原理及其流程原理：本工艺采用抗蚀转印油墨，在贴花纸上丝网印制装饰纹，用贴膜法把装饰纹油墨转印到模具上，经干燥修整后，进行化学腐蚀，便在模具上制得凹凸型装饰纹。
工艺流程：底图制作→照相制版→制丝网版→油墨调配→贴花纸印装饰纹→油墨干燥→模具前处理→贴花转印→干燥→修整→腐蚀→检验→清理、防锈。
装饰纹模具的工序底图制作装饰纹底图除电脑或手工绘制外，多数选用塑料样件和人造革上的装饰纹。
塑料样件应选取花纹清晰、均匀、平整的表面，先喷一层黑色自干漆，晾干后，用200目以上的白粉(碳酸钙)涂抹，填平纹路，再轻轻抹去突出面的白粉，使其露出黑色，直至版面花纹清晰，黑白分明，底图便告完成。
照相制版采用CR或SO软片，1：1对底图进行拍摄。
照相底片大小以100mm×200mm左右为宜，便于制丝网版和贴花转印。
制丝网版用200～300目黄色涤纶丝绢，0.02mm厚的蓝色感光膜，铝质框架和照相底片，按制造印刷线路丝网版的方法制造。
油墨调配选取优质固体沥青500g，装入清洁无锈铁罐，加煤油300ml，放在可调温电炉上熬炼1～2h，控制微沸状态，适当搅拌，炼至适合丝网印刷的稠度，以冷却至室温为软冻状，表面又不结皮不起皱为佳，此为沥青油墨。
沥青油墨和2711—4油墨(天津油墨厂产品)，按重量比1：1混合，再加入牡丹牌No78燥油，用量为混合油墨重量的2%～5%，用油墨刀调匀，便制得抗蚀转印油墨。
贴花纸印装饰纹用WPS400型丝网印刷机，装上丝网版，橡胶刮板放上适量抗蚀转印油墨，先用废蓝图纸反面试印，用力要均匀，轻重要适度，不要回墨，直至印出均匀清晰的装饰纹，再用贴花纸印制。
贴花纸印前应裁成适当大小，用干净橡皮刮板刮平。
印制过程中如发生油墨堵塞网孔，图纹不清晰，说明油墨过干，可加适量煤油调稀；如果印制的装饰纹易模糊，说明油墨中煤油过量，可将油墨放在玻璃板上，用油墨刀反复调合，挥发部份煤油再印制。
油墨干燥将印好的贴花纸放入烘箱网格上，油墨面朝上，均匀摊开，不得重叠，控温40～45℃，烘至油墨半干状取出，即轻摸贴花纸上油墨不粘手，稍加压力便粘手，一般约烘10～15min。
汽车内外饰塑料件皮纹腐蚀的探讨【摘要】汽车内外装饰是整个车身设计的语言，它将设计师的设计思想和车型定位传递给消费者，关系到产品的市场推广和企业的品牌形象。
内外饰材料的外观设计，包括喷涂、电镀、皮纹、皮革包覆、模具内部转移等，设计师将审美和技术的可能性综合到汽车上，以达到满足顾客的要求。
而皮纹腐蚀则是使用最广泛、最大的内外装饰的一种表面加工方法。
本文对汽车内外饰塑料件皮纹腐蚀的探讨进行探讨。
关键词：汽车内外饰件；皮纹腐蚀工艺；工艺流程；皮纹开发流程0.引言通过对影响腐蚀皮纹加工的因素和常见的缺陷进行了分析，得出了汽车腐蚀皮纹加工的影响因素有原材料、皮纹粗细、皮纹范围、皮纹结构、模具钢材、前加工工序等因素。
主要有刮花、毛刺、脱模损伤、光泽差异、纹理不均匀等。
用各种原料注射成型的产品，其表面光泽程度有差异，普通ABS产品的光泽要比PP 制品的好；纹理愈细，愈易发生划痕；提出将皮纹的范围设置在距皮纹零件的切割处0.5mm处，可以防止出现毛边；在脱模过程中，皮纹部位的拉坯角度很低，容易造成皮纹损伤；相同的模具使用的钢板不一样，其对应的皮纹零件会出现光亮程度的差别；在加工过程中，如焊接和电火花加工等，会使铸件的外观产生不同的形状，从而使其产生不同的纹路。
1.皮纹腐蚀基础知识概述1.1皮纹在汽车内外饰的作用分析（1）对工件的表面缺陷进行削弱，对具有焊缝或不平整的工件进行一定程度的遮挡；（2）改善部件的表面抗划伤能力，在抗划伤能力上，皮纹部件具有更好的抗擦力；（3）改善产品的商品化程度，在产品的外观上产生各种图案，协助设计者创造出特殊的内部装修样式，发挥装饰品的功能；（4）改善行车安全，与光板部件相比，皮革可以减弱光线的反射，降低车内的反射率，并能在某种程度上保护司机和旅客。
1.2皮纹的分类皮纹通常分为以下几类：（1）粗皮纹（高可见区）：仿皮革，面料效果，具有光滑的感觉；掩盖瑕疵、统一装修样式、常见的主要材质。
模具咬花的流程简介[详细附后]典型的模具咬花程序如下︰先进行模具清洁，接着对於不需要咬花的区域做贴封保护，之後将花纹转印至模具表面，然後将模具浸入化学药剂进行蚀刻(有转印花纹的部份不会被蚀刻)，最後再以喷砂的方式去除残留化学物质并进行光泽调整。
其中「花纹转印至模具表面」会依据纹路类别而有下列不同作法：梨地花纹：喷涂耐酸遮蔽物质。
皮革纹路：贴覆转写纸至金属表面以便将花纹转印至模具上。
发丝纹路：将耐酸膜涂布在模具表面，接着包覆底片与曝光，然後进行显影。
咬花只是为了美观吗?咬花除了产生外观质感的变化以提升产品的视觉与触觉等感性特质之外，也具有功能性的用途。
譬如：它可以防滑、可以增加更多的表面积(如果产品需要散热的话)，有时候在产品的内侧咬花，还可以帮助模具抓住塑胶成品，让生产时的脱模更加顺利。
全新的咬花纹路模具咬花最关键的技术之一就是花纹如何转印至模具表面。
这个过程很大程度决定了花纹的样子与细致程度。
事实上由於单次蚀刻理论上只能产生一种深度的纹路，所以「花纹转印与蚀刻」这个程序在一般的皮革纹路咬花过程中，可能得重复七八次以上，才能得到细致而多层次的花纹。
对於咬花的纹路，有越来越多设计师有不一样的想法，不愿再受限於咬花厂所提供的各种样板(通常这些样板就是梨地花纹、皮革纹、与发丝纹或是简单的几何图案)，促使某些积极的咬花厂尝试开发更多的新纹路，譬如：类似丝绸或是宣纸的咬花纹理。
未来如果你有机会设计塑胶产品，发挥你的想像力，也许甚么花样都难不到咬花技师们(不过千万要记得在塑胶侧边得小心模具是否有足够的脱模空间)。
多次蚀刻与单次蚀刻的效果差异设计师独创的咬花纹路咬花对於真实材质的模拟，橘红色部分为塑胶咬花咬花详细流程一.流程示意图：1.模具接收--2.喷砂--3.化学清洗(酸洗)--4.贴花--5.上沥清粉--6.加热---7.上洋--8.干漆--9.化学腐蚀--10.化学清洗--11.喷砂--12.品检--13.送货.二.流程细节:<一>.模具接收.1.模具基本号咬花之前须参加开模会议,确定模具制作方向.2.模具咬花前须持有开模会议上所确定的咬花品质参考物,例如NIKE确认OK,签名的2D,花纹板,花纹确认板,特别说明IP模具需以冷模成品作为参考物).3.接收前段送来之模具(应咬花前确认OK之模具)时,需确定模具以经过修改过,并且模具内部结构清洁完整无损伤(尤其注意小字体商标是否有缺陷).4.模具接收时应向前段索取相应的制模资料(例如相关图纸及参考样品).<二>.喷砂:1.模具喷砂前须清除模具上之余胶并判定喷砂重点及部位(例如:细缝处,尖角,边唇).2.喷砂时选择加压式喷砂机，调整气压6Kg/mm2（咬花后模具喷砂选择气压,枪口在距工件15cm处斜45度对准喷射部位进行均匀喷射,但不应在同一部位留喷射太久（同一个部位喷射时间不得超过5秒，尤其要注意小字体商标的保护，以免破坏模结构喷砂后喷射部位均匀呈乳白色。
模具腐蚀皮纹工艺原理及其流程
原理：
本工艺采用抗蚀转印油墨，在贴花纸上丝网印制装饰纹，用贴膜法把装饰纹油墨转印到模具上，经干燥修整后，进行化学腐蚀，便在模具上制得凹凸型装饰纹。
工艺流程：
底图制作→照相制版→制丝网版→油墨调配→贴花纸印装饰纹→油墨干燥→模具前处理→贴花转印→干燥→修整→腐蚀→检验→清理、防锈。
2 装饰纹模具的工序
2.1 底图制作
装饰纹底图除电脑或手工绘制外，多数选用塑料样件和人造革上的装饰纹。
塑料样件应选取花纹清晰、均匀、平整的表面，先喷一层黑色自干漆，晾干后，用200目以上的白粉(碳酸钙)涂抹，填平纹路，再轻轻抹去突出面的白粉，使其露出黑色，直至版面花纹清晰，黑白分明，底图便告完成。
如选用人造革装饰纹，可将人造革摊平钉紧在木板上，按上述要求同样加工，最好选用黑色人造革，可省去喷漆。
2.2 照相制版
采用CR或SO软片，1：1对底图进行拍摄。
照相底片大小以100mm×200mm 左右为宜，便于制丝网版和贴花转印。
2.3 制丝网版
用200～300目黄色涤纶丝绢，0.02mm厚的蓝色感光膜，铝质框架和照相底片，按制造印刷线路丝网版的方法制造。
2.4 油墨调配
选取优质固体沥青500g，装入清洁无锈铁罐，加煤油300ml，放在可调温电炉上熬炼1～2h，控制微沸状态，适当搅拌，炼至适合丝网印刷的稠度，以冷却至室温为软冻状，表面又不结皮不起皱为佳，此为沥青油墨。
沥青油墨和2711—4油墨(天津油墨厂产品)，按重量比1：1混合，再加入牡丹牌No78燥油，用量为混合油墨重量的2%～5%，用油墨刀调匀，便制得抗蚀转印油墨。
2.5 贴花纸印装饰纹
用WPS400型丝网印刷机，装上丝网版，橡胶刮板放上适量抗蚀转印油墨，先用废蓝图纸反面试印，用力要均匀，轻重要适度，不要回墨，直至印出均匀清晰的装饰纹，再用贴花纸印制。
贴花纸印前应裁成适当大小，用干净橡皮刮板刮平。
印制过程中如发生油墨堵塞网孔，图纹不清晰，说明油墨过干，可加适量煤油调稀；如果印制的装饰纹易模糊，说明油墨中煤油过量，可将油墨放在玻璃板上，用油墨刀反复调合，挥发部份煤油再印制。
2.6 油墨干燥
将印好的贴花纸放入烘箱网格上，油墨面朝上，均匀摊开，不得重叠，控温40～45℃，烘至油墨半干状取出，即轻摸贴花纸上油墨不粘手，稍加压力便粘手，
一般约烘10～15min。
油墨烘得过干，转印时与模具不粘或结合力差；油墨过潮，转印易模糊。
2.7 模具前处理
此工序应在贴花纸印装饰纹前做好。
模具做装饰纹表面粗糙度应达到以上，不应有砂孔、划伤，以保证装饰
纹完整、清晰、一致。
未达到要求，应补充研磨。
用回丝沾汽油擦洗模具型腔及四周，使表面清洁。
不做装饰纹表面用硝基漆、过氯乙烯漆保护，刷涂二至三遍，孔、槽可用橡皮塞、橡皮泥、封箱带保护。
待漆膜干透，做装饰纹表面用氧化镁水浆除油、清洗，直至表面能被水完全润湿。
然后，用海绵将水吸干，电吹风吹干。
2.8 贴花转印
根据模具型腔特点，将贴花纸剪成便于粘贴的形状，轻轻揭下印有装饰纹的一层薄纸，油墨面向模具，细心粘贴，要求平整服贴不起皱，平面用橡皮刮板刮一下，曲面用脱脂棉花揉成团，垂直用力压纸基，使贴花纸上油墨转印到模具上。
转印完后，用海绵沾少量水将贴花纸润湿，再轻轻揭下纸基，用海绵或吸水纸吸干模具上的水。
2.9 干燥
转印到模具上的油墨，夏天可自然干燥，冬天需用红外线灯烘干，要求表、里干透。
2.10 修整
贴花转印相互交接处及有缺陷的装饰纹，用0号或1号描笔蘸取转印油墨修补，补后用红外线灯烘干，再用笔式修版刀修整多余油墨，直至装饰纹均匀清晰，衔接自然。
2.11 腐蚀
(1) 腐蚀液的配方
三氯化铁450～560g/L
盐酸5～10ml/L
煤油10～15滴/槽
腐蚀液婆美度控制36～40°Be。
(2) 腐蚀前准备
模具腐蚀前，做装饰纹处应用氧化镁水浆除油、清洗，再用水枪喷射自来水1min，以检查油墨与模具结合是否牢固。
然后用羊毛排笔蘸腐蚀液刷一遍，无油墨处应呈均匀灰色，完全被水润湿，以保证腐蚀均匀。
在上述操作过程中，如有油墨脱落，应立即停止腐蚀，推倒重来，重新贴花转印。
在正常操作情况下，油墨与模具结合是非常牢的，发生脱落原因是操作不当，如贴花转印时，模具潮湿不干，或贴花转印纸上油墨烘得过干，或贴花转印后没有进行刮压，操作时应留心注意。
(3) 腐蚀
确认模具可以腐蚀后，型腔四周用双面不干胶纸和聚氯乙烯塑料布贴围三层，形成腐蚀保护围裙，比模具长出400～600mm。
腐蚀机采用喷嘴式球形喷头，半个球体均布19个喷嘴，可均匀立体喷射。
用电动葫芦吊挂模具，型腔朝下，喷头朝上并处于保护围裙中心，两人扶住模具缓慢旋转，开动腐蚀机，用秒表计时，腐蚀7～10min，夏天取下限，冬天取上限。
对装饰纹腐蚀深度有具体要求
的模具，应用同种钢材做装饰纹腐蚀试样，测出所需时间。
2.12 检验
将模具吊出，自来水迅速冲洗，用5～10倍放大镜或橡皮泥压印装饰纹，检查腐蚀深度。
如腐蚀深度不够，可吊回补充腐蚀。
达到要求，立即出槽清理。
2.13 清理、防锈
用自来水冲洗模具，洗净残余三氯化铁，拆除塑料围裙，用回丝擦干表面，剥去封箱带和过氯乙烯漆，硝基漆用香蕉水擦去，油墨用汽油擦除。
清理完后用
电吹风吹干模具，再用回丝沾防锈油涂抹模具表面。
3 工艺特点
(1) 采用自配油墨，具有抗蚀性好、粘合力强、可自然干燥、转印性能好等优点；
(2) 采用自制球型腐蚀喷头，腐蚀液能喷射成均匀半球面，适合复杂型腔腐蚀，加上型腔朝下，不会堆滞腐蚀液，能获得腐蚀深度均匀、无※角、图纹清晰、高质量的装饰纹；
(3) 工艺方法简单，操作容易，适合大、中、小模具，不受几何形状限制；
(4) 设备简单，材料消耗甚少，主要消耗贴花纸、转印油墨、保护漆，成本低廉，经济效益高。
