模具皮纹腐蚀工艺流程
1.原理：本工艺采用抗蚀转印油墨，在贴花纸上丝网印制装饰纹，用贴膜法把装饰纹油墨转印到模具上，经干燥修整后，进行化学腐蚀，便在模具上制得凹凸型装饰纹。
工艺流程：底图制作→照相制版→制丝网版→油墨调配→贴花纸印装饰纹→油墨干燥→模具前处理→贴花转印→干燥→修整→腐蚀→检验→清理、防锈。
2 装饰纹模具的工序2.1 底图制作装饰纹底图除电脑或手工绘制外，多数选用塑料样件和人造革上的装饰纹。
塑料样件应选取花纹清晰、均匀、平整的表面，先喷一层黑色自干漆，晾干后，用200目以上的白粉(碳酸钙)涂抹，填平纹路，再轻轻抹去突出面的白粉，使其露出黑色，直至版面花纹清晰，黑白分明，底图便告完成。
如选用人造革装饰纹，可将人造革摊平钉紧在木板上，按上述要求同样加工，最好选用黑色人造革，可省去喷漆。
2.2 照相制版采用CR或SO软片，1：1对底图进行拍摄。
照相底片大小以100mm×200mm 左右为宜，便于制丝网版和贴花转印。
2.3 制丝网版用200～300目黄色涤纶丝绢，0.02mm厚的蓝色感光膜，铝质框架和照相底片，按制造印刷线路丝网版的方法制造。
2.4 油墨调配选取优质固体沥青500g，装入清洁无锈铁罐，加煤油300ml，放在可调温电炉上熬炼1～2h，控制微沸状态，适当搅拌，炼至适合丝网印刷的稠度，以冷却至室温为软冻状，表面又不结皮不起皱为佳，此为沥青油墨。
沥青油墨和2711—4油墨(天津油墨厂产品)，按重量比1：1混合，再加入牡丹牌No78燥油，用量为混合油墨重量的2%～5%，用油墨刀调匀，便制得抗蚀转印油墨。
2.5 贴花纸印装饰纹用WPS400型丝网印刷机，装上丝网版，橡胶刮板放上适量抗蚀转印油墨，先用废蓝图纸反面试印，用力要均匀，轻重要适度，不要回墨，直至印出均匀清晰的装饰纹，再用贴花纸印制。
贴花纸印前应裁成适当大小，用干净橡皮刮板刮平。
印制过程中如发生油墨堵塞网孔，图纹不清晰，说明油墨过干，可加适量煤油调稀；如果印制的装饰纹易模糊，说明油墨中煤油过量，可将油墨放在玻璃板上，用油墨刀反复调合，挥发部份煤油再印制。
浅谈腐败尸体指纹变形特征
・
１ ３ ０ቤተ መጻሕፍቲ ባይዱ・
科 技 论 坛

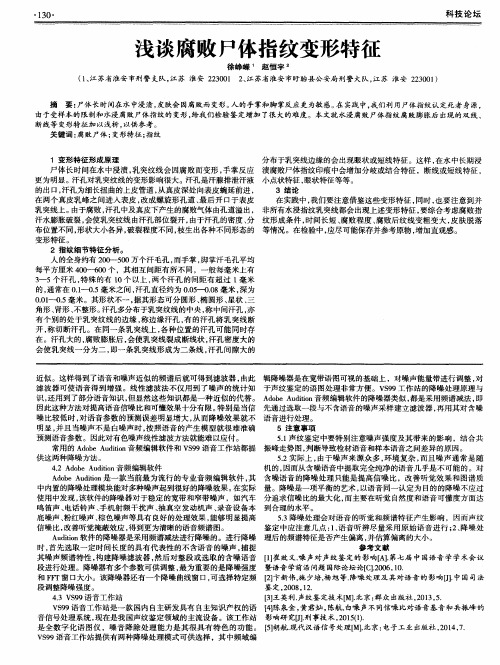

浅谈腐败尸体指纹变形特征
徐 峥 嵘 ， 赵 恒 宇
（ １ 、 江苏省淮安市刑 警支队， 江苏 淮安 ２ ２ ３ ０ ０ １ ２ 、 江苏省淮安市盱眙县公安局刑警 大队 ， 江苏 淮安 ２ ２ ３ ０ ０ １ ）
摘 要： 尸体 长时间在水 中浸渍， 皮肤会 因腐败而 变形。 人的手掌和脚 掌反应更为敏 感。 在 实践 中， 我们利 用尸体指纹认定死者身源， 由于受样本的限制和水浸腐败尸体指纹的变形， 给我们检验鉴定增加 了很 大的难度 。本 文就水浸腐败 尸体指纹腐败膨胀后 出现 的双线 、 断线等变形特征加 以浅析， 以供参考。 关键词 － 腐败 尸体 ； 变 形特 征 ； 指 纹
近似 。这样得 到了语音和噪声近似的频谱 后就可得 到滤 波器 ， 由此 辑降噪器是在宽带语图可视的基础上 ，对噪声能量 带进行调整 ， 对 滤波器 可使语 音得到增强 。线性滤 波法 不仅用到 了噪声 的统计知 于声纹鉴定的语图处理非常方便。Ｖ Ｓ ９ ９ 工作站 的降噪处理原理 与 识， 还用到 了部分语音知识 ， 但显然这些知识都是一种近似的代替 。 Ａ ｄ ｏ ｂ ｅ Ａ ｕ ｄ ｉ ｔ ｉ ｏ ｎ 音频编辑软件的降噪器类似 ， 都是采用频谱减法 ， 即 因此这种方法对提高语音信噪 比和可懂效果十分有限。 特别是 当信 先通过选 取一段与不含语音的噪声采样建立滤波器 ， 再用其对含 噪 噪比较 低时 ， 对语 音参数的预测误差 明显增大 ， 从 而降噪效果就不 语音进行处理。 明显 ， 并且 当噪声不是 白噪声时 ， 按照语音 的产生模 型就很难准确 ５ 注意事项 预测语音参数。因此对有色噪声线性滤波方法就能难以应付。 ５ ． １ 声纹 鉴定 中要 特别 注意噪声 强度 及其带来的影响 ，结 合共 常用 的 Ａ ｄ ｏ ｂ ｅ Ａ ｕ ｄ ｉ ｔ ｉ ｏ ｎ 音频编辑软件和 Ｖ Ｓ ９ ９ 语 音工作站都提 振峰走势图 ， 判 断导致检材语音和样本语音之间差异的原因。 供这两种降噪方法。 ５ ． ２实际上 ， 由于噪声来源众 多 ， 环 境复杂 ， 而且 噪声通常 是随 ４ ． ２ Ａ ｄ ｏ ｂ ｅ Ａ ｕ ｄ ｉ ｔ ｉ ｏ ｎ音频编辑软件 机 的， 因而从含 噪语音 中提取完全纯净的语音几乎是不可能的 。对 Ａ ｄ ｏ ｂ ｅ Ａ ｕ ｄ ｉ ｔ ｉ ｏ ｎ是一款 当前最 为流行 的专业音频编辑软 件 ， 其 含 噪语 音的降噪处理 只能 是提高信噪 比，改善 听觉效果 和图谱 质 中 内置的降噪处理模块能对 多种 噪声起到很好 的降噪效果 。 在实际 量 。降噪是一项平衡的艺术 ， 以语音 同一认定为 目的 的降噪不应过 使用中发现 ， 该 软件 的降噪器对于稳定的宽带和窄带噪声 ，如汽车 分 追求信噪 比的最大化 ， 而主要在听觉 自然度和语音可懂度方面达 鸣笛声 、 电话铃声 、 手机射频干扰声 、 抽真空发动机 声 、 录音设 备本 到合理 的水平 。 底噪声 、 粉红噪声 、 棕色噪声等具 有 良好 的处理 效果 ， 能够 明显提高 ５ ． ３降噪处理会对语音 的听觉和频谱特征产 生影响 ，因而声纹 信噪 比， 改善听觉掩 蔽效应 ， 得到更为清晰 的语音频谱 图。 鉴定 中应注意几 点 ： １ 、 语音 听辨 尽量采用原始语 音进行 ； ２ 、 降噪处 Ａ ｕ ｄ ｉ ｔ ｉ ｏ ｎ 软件的降噪器是采用频谱减法进行 降噪 的。进行降噪 理后的频谱特征是否产生偏离 ， 并估算偏离的大小 。 时， 首先选取一定 时间长度的具有代表性 的不 含语 音的噪声 ， 捕捉 参 考 文 献 其 噪声频谱 特性 ， 构建 降噪滤波器 ， 然后对整段或选取 的含噪语音 【 １ １ 崔效 义． 噪声 对声纹鉴定 的影 响 】 ． 第七届 中国语音 学 学术会 议 Ｃ １ ． ２ ０ ０ ６ ， １ ０ ． 段进行处理。降噪器有多个参数可供调整 ， 最为重要 的是 降噪强度 暨语 音 学前 沿 问题 国 际论 坛 论 『 和Ｆ Ｆ ｒ窗口大小 。该降噪器还有一个降噪曲线窗口， 可选 择特定频 Ｉ ２ ］ 卞新伟， 施 少培， 杨旭 等． 降噪 处理及 其对语音 的影响『 Ｊ １ ． 中国司法 段调整降噪强度。 鉴 定， ２ ０ ０ ８ 。 １ ２ ． ４ ． ３ Ｖ Ｓ ９ ９语音工作站 【 ３ 】 王英利． 声纹鉴定技术ｆ Ｍ １ ． 北京 ： 群众 出版社 ， ２ ０ １ ３ ， ５ ． Ｖ Ｓ ９ ９语音工作站是一款国内 自主研发具有 自主知识 产权的语 【 ４ １ 陈泉金 ， 黄 君灿 ， 陈航． 白噪 声不同信噪 比对语音 基音和共振峰 的 音信号处理系统 ， 现在是我 国声纹鉴定领域的主流设 备。该工作站 影响研 究『 Ｊ １ ． 刑事技 术， ２ ０ １ ５ （ １ ） ． 是 全数字 化语 图仪 ，噪音 降除处理 能力是其 很具有 特色 的功能 。 【 ５ １ 胡航 ． 现 代 汉 语信 号 处理 Ｉ Ｍ 】 ． 北京： 电 子 工 业 出版 社 ， ２ ０ １ ４ ， ７ ． Ｖ Ｓ ９ ９语音工作站提供有两种降噪处理模式可供选择 ，其 中频域编
１ ３ ０ቤተ መጻሕፍቲ ባይዱ・
科 技 论 坛
浅谈腐败尸体指纹变形特征
徐 峥 嵘 ， 赵 恒 宇
（ １ 、 江苏省淮安市刑 警支队， 江苏 淮安 ２ ２ ３ ０ ０ １ ２ 、 江苏省淮安市盱眙县公安局刑警 大队 ， 江苏 淮安 ２ ２ ３ ０ ０ １ ）
摘 要： 尸体 长时间在水 中浸渍， 皮肤会 因腐败而 变形。 人的手掌和脚 掌反应更为敏 感。 在 实践 中， 我们利 用尸体指纹认定死者身源， 由于受样本的限制和水浸腐败尸体指纹的变形， 给我们检验鉴定增加 了很 大的难度 。本 文就水浸腐败 尸体指纹腐败膨胀后 出现 的双线 、 断线等变形特征加 以浅析， 以供参考。 关键词 － 腐败 尸体 ； 变 形特 征 ； 指 纹
近似 。这样得 到了语音和噪声近似的频谱 后就可得 到滤 波器 ， 由此 辑降噪器是在宽带语图可视的基础上 ，对噪声能量 带进行调整 ， 对 滤波器 可使语 音得到增强 。线性滤 波法 不仅用到 了噪声 的统计知 于声纹鉴定的语图处理非常方便。Ｖ Ｓ ９ ９ 工作站 的降噪处理原理 与 识， 还用到 了部分语音知识 ， 但显然这些知识都是一种近似的代替 。 Ａ ｄ ｏ ｂ ｅ Ａ ｕ ｄ ｉ ｔ ｉ ｏ ｎ 音频编辑软件的降噪器类似 ， 都是采用频谱减法 ， 即 因此这种方法对提高语音信噪 比和可懂效果十分有限。 特别是 当信 先通过选 取一段与不含语音的噪声采样建立滤波器 ， 再用其对含 噪 噪比较 低时 ， 对语 音参数的预测误差 明显增大 ， 从 而降噪效果就不 语音进行处理。 明显 ， 并且 当噪声不是 白噪声时 ， 按照语音 的产生模 型就很难准确 ５ 注意事项 预测语音参数。因此对有色噪声线性滤波方法就能难以应付。 ５ ． １ 声纹 鉴定 中要 特别 注意噪声 强度 及其带来的影响 ，结 合共 常用 的 Ａ ｄ ｏ ｂ ｅ Ａ ｕ ｄ ｉ ｔ ｉ ｏ ｎ 音频编辑软件和 Ｖ Ｓ ９ ９ 语 音工作站都提 振峰走势图 ， 判 断导致检材语音和样本语音之间差异的原因。 供这两种降噪方法。 ５ ． ２实际上 ， 由于噪声来源众 多 ， 环 境复杂 ， 而且 噪声通常 是随 ４ ． ２ Ａ ｄ ｏ ｂ ｅ Ａ ｕ ｄ ｉ ｔ ｉ ｏ ｎ音频编辑软件 机 的， 因而从含 噪语音 中提取完全纯净的语音几乎是不可能的 。对 Ａ ｄ ｏ ｂ ｅ Ａ ｕ ｄ ｉ ｔ ｉ ｏ ｎ是一款 当前最 为流行 的专业音频编辑软 件 ， 其 含 噪语 音的降噪处理 只能 是提高信噪 比，改善 听觉效果 和图谱 质 中 内置的降噪处理模块能对 多种 噪声起到很好 的降噪效果 。 在实际 量 。降噪是一项平衡的艺术 ， 以语音 同一认定为 目的 的降噪不应过 使用中发现 ， 该 软件 的降噪器对于稳定的宽带和窄带噪声 ，如汽车 分 追求信噪 比的最大化 ， 而主要在听觉 自然度和语音可懂度方面达 鸣笛声 、 电话铃声 、 手机射频干扰声 、 抽真空发动机 声 、 录音设 备本 到合理 的水平 。 底噪声 、 粉红噪声 、 棕色噪声等具 有 良好 的处理 效果 ， 能够 明显提高 ５ ． ３降噪处理会对语音 的听觉和频谱特征产 生影响 ，因而声纹 信噪 比， 改善听觉掩 蔽效应 ， 得到更为清晰 的语音频谱 图。 鉴定 中应注意几 点 ： １ 、 语音 听辨 尽量采用原始语 音进行 ； ２ 、 降噪处 Ａ ｕ ｄ ｉ ｔ ｉ ｏ ｎ 软件的降噪器是采用频谱减法进行 降噪 的。进行降噪 理后的频谱特征是否产生偏离 ， 并估算偏离的大小 。 时， 首先选取一定 时间长度的具有代表性 的不 含语 音的噪声 ， 捕捉 参 考 文 献 其 噪声频谱 特性 ， 构建 降噪滤波器 ， 然后对整段或选取 的含噪语音 【 １ １ 崔效 义． 噪声 对声纹鉴定 的影 响 】 ． 第七届 中国语音 学 学术会 议 Ｃ １ ． ２ ０ ０ ６ ， １ ０ ． 段进行处理。降噪器有多个参数可供调整 ， 最为重要 的是 降噪强度 暨语 音 学前 沿 问题 国 际论 坛 论 『 和Ｆ Ｆ ｒ窗口大小 。该降噪器还有一个降噪曲线窗口， 可选 择特定频 Ｉ ２ ］ 卞新伟， 施 少培， 杨旭 等． 降噪 处理及 其对语音 的影响『 Ｊ １ ． 中国司法 段调整降噪强度。 鉴 定， ２ ０ ０ ８ 。 １ ２ ． ４ ． ３ Ｖ Ｓ ９ ９语音工作站 【 ３ 】 王英利． 声纹鉴定技术ｆ Ｍ １ ． 北京 ： 群众 出版社 ， ２ ０ １ ３ ， ５ ． Ｖ Ｓ ９ ９语音工作站是一款国内 自主研发具有 自主知识 产权的语 【 ４ １ 陈泉金 ， 黄 君灿 ， 陈航． 白噪 声不同信噪 比对语音 基音和共振峰 的 音信号处理系统 ， 现在是我 国声纹鉴定领域的主流设 备。该工作站 影响研 究『 Ｊ １ ． 刑事技 术， ２ ０ １ ５ （ １ ） ． 是 全数字 化语 图仪 ，噪音 降除处理 能力是其 很具有 特色 的功能 。 【 ５ １ 胡航 ． 现 代 汉 语信 号 处理 Ｉ Ｍ 】 ． 北京： 电 子 工 业 出版 社 ， ２ ０ １ ４ ， ７ ． Ｖ Ｓ ９ ９语音工作站提供有两种降噪处理模式可供选择 ，其 中频域编
金属的常见腐蚀形态及其保护措施
电动序和电偶序
电动序： 按照金属标准电极电位大小排列的顺序表。标准电极电位是纯 金属与介质中所含该金属离子的处于平衡状态时的电极电位。 电动序只能粗略地判定金属腐蚀的倾向性，在实际腐蚀体系实 用时有局限性;
电偶序： 金属和合金在实际使用条件下的腐蚀电位（非平衡电极电位） 的相对大小 排列而成的序列表;
5. 全面腐蚀造成金属的大量损失，所造成金属的损失量大 ；
6. 从技术的观点来看，这类腐蚀并不可怕，一般不会造成 突然事故。根据测定和预测的腐限的要求，涂覆不同的覆盖层，包括 金属喷镀、电镀、热浸镀和各种涂料涂装体系以防止设 备的过早腐蚀破坏。
蚀倾向就越大
2．介质条件 金属的电极电位因介质条件（成分、浓度、pH、温度等）
的不同而异，当介质条件发生变化时，金属的电偶腐蚀行为有 时会因出现电位逆转而发生变化。
通常阳极金属腐蚀电流的分布是不均匀的，距结合部越远 ，电流传导的电阻越大，腐蚀电流就越小。溶液电阻对电偶腐 蚀作用的“有效距离”影响显著。溶液的电阻越大，“有效距离”越 小。
•青铜
•Cu •黄铜 •Ni（活化） •海军黄铜
•Sn
•Pb •316、317不锈钢（活化）
•304不锈钢（活化） •铸铁
•钢或铁 •2024铝合金
•Cd •1100铝合金
•Zn •Mg和Mg合金
•↑ •阳极（贱）
•海水中的电偶序
电偶腐蚀的影响因素
1．电化学因素 电位差：两种金属在电偶序中的起始电位差越大，电偶腐
例如：晶间腐蚀导致晶粒间失去结合力，材料 的强度下降；点蚀导致金属制品穿孔而报废
电偶腐蚀的推动力： 电偶腐蚀与相互接触的金属在溶液中的电位有关，正是由
于接触金属电位的不同，构成了电偶腐蚀原电池，接触金属的 电位差是电偶腐蚀的推动力。
皮纹分析实验报告
皮纹分析实验报告
实验目的，通过对不同种类动物皮肤表面纹路进行分析，探索其形成原因及生
物学意义。
实验材料，本实验选取了猫、狗、老虎和斑马的皮肤样本作为研究对象。
样本
采集后，进行了显微镜观察和图像记录。
实验方法，首先，我们将采集的皮肤样本置于显微镜下进行观察。
然后，通过
图像处理软件对不同动物皮肤表面纹路进行分析，比较其形态特征和分布规律。
实验结果，经过观察和分析，我们发现不同动物皮肤表面的纹路具有明显的差异。
猫的皮肤呈现出细密的纵向纹路，而狗的皮肤则呈现出交错的横向纹路。
老虎的皮肤纹路则呈现出波浪状的特征，而斑马的皮肤则呈现出黑白相间的条纹。
实验分析，通过对不同动物皮肤表面纹路的分析，我们认为这些纹路的形成与
动物的生存环境和生活习性密切相关。
比如，猫的细密纵向纹路可能有助于其在密林中行走时更好地隐藏身形；狗的交错横向纹路可能有助于散热和保护皮肤；老虎的波浪状纹路可能有助于在草原中更好地隐藏身形；斑马的黑白条纹则可能有助于迷惑捕食者的视觉。
结论，通过本次实验，我们对不同动物皮肤表面纹路进行了分析，发现其与生
物的生存环境和生活习性密切相关。
这些纹路的形成对动物具有重要的生物学意义，为它们的生存和繁衍提供了一定的优势。
通过对皮纹的分析，我们可以更好地了解动物的生存适应性，为保护和研究动物提供一定的参考价值。
实验展望，未来，我们将进一步深入研究不同动物皮肤表面纹路的形成机制，
探索其背后的生物学意义和进化原因。
同时，我们也将结合生态学和行为学的知识，全面解析动物皮肤表面纹路的生物学意义，为生物多样性保护和动物行为研究提供更多的理论支持。
皮纹研究ppt讲课讲稿
世界大同
肤纹学研究否定了西藏和台湾的“南来说”
以北纬33度为界，汉族分为南方群和北方群
肤纹可以作为甄别、寻根和溯源的遗传标记物，科学家 通过肤纹研究，可追踪民族的起源及其迁徙路线。
1979年我国成立了中国皮肤纹理学研究协作组。30年来 ，在中国肤纹学研究协作组组长、上海交通大学肤纹学 专家张海国等一批科研人员的努力下，共采集和整理了 我国56个民族的150多个模式样本、含6.8万多人的数百 万肤纹数据。
换句话说，数千年来，汉族是在与各少数民族的融合中 繁衍生息的，而少数民族也是在繁衍中与汉族进一步融 合和发展的。
由此证明，中华民族既是多元的、又是一体的。
爱我中华
“南来说”被推翻
“此项研究还清晰地表明，藏族的族源与古羌族等民族 有关，其肤纹表现出鲜明的中华北方群特征。由此证实， 藏族源于我国北方民族，而绝非所谓的从印度来的 ‘南来之民族’。”张海国说：“此外，台湾高山族的 两个样本分别是人数最多的阿美人样本和数量很少的噶 玛兰人样本。经过聚类分析，台湾少数民族样本都聚类 在北方群内，与早些年所谓的台湾少数民族源于南洋的 结论也不相同。”
皮纹研究ppt
李崇高教授演讲
采集肤纹样本
张海国副教授领衔的这项《中国全民族肤纹分布格局》 的研究，研究人员自１９７８年以来共采集了我国５６ 个民族的１５６个模式样本、含６万８千多人的数百万 肤纹数据。应用肤纹聚类分析统计法，研究人员将中华 ５６个民族梳理成南方和北方两大民族群，找到了民族 肤纹的标志性群体，并明确了民族主支和支系的关系等 。
掌纹13线
汉族肤纹
在样本分析中，张海国等研究人员发现，华夏民族的古 老遗传密码在我们现代人肤纹上依然有着鲜明的印记。 通过分析和比对研究发现，汉族的肤纹特征表现了很强 的民族杂合性，是华夏民族集合的后代。换句话说，数 千年来，汉族是在与各少数民族的融合中繁衍生息，而 少数民族也在繁衍中与汉族进一步地融合和发展。由此 证明中华民族是多元的、又是一体的。
皮纹腐蚀流程-文字
（1）、清洗纹理样板，将其表面油污清除掉，以免影响扫描效果。
（2）、置放于烘烤箱烘干或干燥清洁处晾干。
（3）、喷显影剂（厚度不能太厚），使纹理颗粒显现出来。
（4）、进Leabharlann 扫描，存储结果。（5）、修补所扫描纹理图片，使所扫描结果尽量与样板纹理相一致或者接近。
（6）、出片（专业出图公司进行出图，一般到广告公司）；

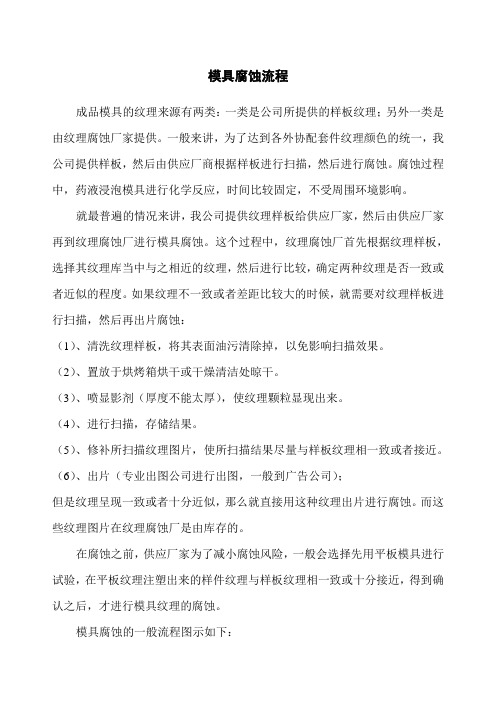

模具腐蚀流程
成品模具的纹理来源有两类：一类是公司所提供的样板纹理；另外一类是由纹理腐蚀厂家提供。一般来讲，为了达到各外协配套件纹理颜色的统一，我公司提供样板，然后由供应厂商根据样板进行扫描，然后进行腐蚀。腐蚀过程中，药液浸泡模具进行化学反应，时间比较固定，不受周围环境影响。
就最普遍的情况来讲，我公司提供纹理样板给供应厂家，然后由供应厂家再到纹理腐蚀厂进行模具腐蚀。这个过程中，纹理腐蚀厂首先根据纹理样板，选择其纹理库当中与之相近的纹理，然后进行比较，确定两种纹理是否一致或者近似的程度。如果纹理不一致或者差距比较大的时候，就需要对纹理样板进行扫描，然后再出片腐蚀：
但是纹理呈现一致或者十分近似，那么就直接用这种纹理出片进行腐蚀。而这些纹理图片在纹理腐蚀厂是由库存的。
在腐蚀之前，供应厂家为了减小腐蚀风险，一般会选择先用平板模具进行试验，在平板纹理注塑出来的样件纹理与样板纹理相一致或十分接近，得到确认之后，才进行模具纹理的腐蚀。
模具腐蚀的一般流程图示如下：
腐蚀流程图：
注： 、 流程
并行进行
还有一种情况比较特殊，就是直接要求供应厂家按照造型需要自己选择纹理。这种情况，多见于公司内部样车评审完成之后，由色板制作厂家根据公司要求来完成，而这种纹理的腐蚀程序跟前面介绍的相同。也有利外的情况，也就是公司只是指定了颜色标准，而没有对纹理进行要求，这种情况下，就要求各供应厂家之间进行协调，各自选择最为相近的纹理进行腐蚀生产。这样的问题极少出现。
（2）、置放于烘烤箱烘干或干燥清洁处晾干。
（3）、喷显影剂（厚度不能太厚），使纹理颗粒显现出来。
（4）、进Leabharlann 扫描，存储结果。（5）、修补所扫描纹理图片，使所扫描结果尽量与样板纹理相一致或者接近。
（6）、出片（专业出图公司进行出图，一般到广告公司）；
模具腐蚀流程
成品模具的纹理来源有两类：一类是公司所提供的样板纹理；另外一类是由纹理腐蚀厂家提供。一般来讲，为了达到各外协配套件纹理颜色的统一，我公司提供样板，然后由供应厂商根据样板进行扫描，然后进行腐蚀。腐蚀过程中，药液浸泡模具进行化学反应，时间比较固定，不受周围环境影响。
就最普遍的情况来讲，我公司提供纹理样板给供应厂家，然后由供应厂家再到纹理腐蚀厂进行模具腐蚀。这个过程中，纹理腐蚀厂首先根据纹理样板，选择其纹理库当中与之相近的纹理，然后进行比较，确定两种纹理是否一致或者近似的程度。如果纹理不一致或者差距比较大的时候，就需要对纹理样板进行扫描，然后再出片腐蚀：
但是纹理呈现一致或者十分近似，那么就直接用这种纹理出片进行腐蚀。而这些纹理图片在纹理腐蚀厂是由库存的。
在腐蚀之前，供应厂家为了减小腐蚀风险，一般会选择先用平板模具进行试验，在平板纹理注塑出来的样件纹理与样板纹理相一致或十分接近，得到确认之后，才进行模具纹理的腐蚀。
模具腐蚀的一般流程图示如下：
腐蚀流程图：
注： 、 流程
并行进行
还有一种情况比较特殊，就是直接要求供应厂家按照造型需要自己选择纹理。这种情况，多见于公司内部样车评审完成之后，由色板制作厂家根据公司要求来完成，而这种纹理的腐蚀程序跟前面介绍的相同。也有利外的情况，也就是公司只是指定了颜色标准，而没有对纹理进行要求，这种情况下，就要求各供应厂家之间进行协调，各自选择最为相近的纹理进行腐蚀生产。这样的问题极少出现。
皮纹分析实验报告
皮纹分析实验报告一、实验目的。
本实验旨在通过对不同物种动物皮肤表面纹路的分析，探究其形成机制和生物学意义，为生物学和犯罪学等领域提供参考和应用价值。
二、实验材料和方法。
1. 实验材料，本实验所用材料为猫、狗、老鼠和人类的皮肤标本。
2. 实验方法，首先，采集不同动物的皮肤标本，并进行显微镜下的观察和拍摄。
然后，利用图像处理软件对皮肤表面纹路进行分析和比对。
三、实验结果。
1. 猫皮肤表面呈现出细密的纵横交错的纹路，纹路之间呈现出较大的角度差异，整体呈现出较为复杂的结构。
2. 狗皮肤表面的纹路则呈现出较为简单的直线或波浪状，整体结构相对简单。
3. 老鼠皮肤表面的纹路则呈现出细小的网状结构，纹路之间呈现出较小的角度差异，整体呈现出复杂而有序的结构。
4. 人类皮肤表面的纹路则呈现出较为复杂的螺旋状结构，纹路之间的角度差异较大，整体呈现出有规律但不规则的结构。
四、实验分析。
通过对不同动物皮肤表面纹路的分析，可以发现不同物种的皮肤纹路具有明显的差异。
这种差异可能与物种的进化历史、生活习性、生存环境等因素有关。
猫的皮肤纹路复杂而有序，可能与其捕猎和逃跑的生活习性有关；狗的皮肤纹路简单而规则，可能与其快速奔跑的生活习性有关；老鼠的皮肤纹路复杂而有序，可能与其潜行和逃避的生活习性有关；人类的皮肤纹路有规律但不规则，可能与其手部的精细操作和灵活性有关。
五、实验结论。
动物皮肤表面的纹路具有一定的生物学意义，其形成可能与物种的生活习性和生存环境有关。
对皮肤纹路的分析可以为生物学和犯罪学等领域提供参考和应用价值。
六、实验展望。
未来可以通过对更多物种的皮肤纹路进行分析，探究其形成机制和生物学意义，为相关领域的研究和应用提供更多的数据支持。
以上为本次实验的报告内容，谢谢阅读。
克拉玛依市人民政府关于印发《克拉玛依市人民政府驻外办事机构管理办法(试行)》的通知
克拉玛依市人民政府关于印发《克拉玛依市人民政府驻外办事机构管理办法(试行)》的通知文章属性•【制定机关】克拉玛依市人民政府•【公布日期】2003.11.23•【字号】新克政发[2003]52号•【施行日期】2003.11.23•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】外交其他规定正文克拉玛依市人民政府关于印发《克拉玛依市人民政府驻外办事机构管理办法（试行）》的通知（新克政发[2003]52号）《克拉玛依市人民政府驻外办事机构管理办法（试行）》已经市人民政府讨论通过，现印发给你们，请认真遵照执行。
执行过程中遇到的问题，请及时报告市政府办公室。
2003年11月23日克拉玛依市人民政府驻外办事机构管理办法（试行）第一章总则第一条为加强对市人民政府驻外办事机构（以下简称驻外办事机构）的领导，进一步发挥驻外办事机构的“窗口”作用，实现驻外办事机构各项管理工作规范化、制度化、科学化，结合我市实际，制定本办法。
第二条驻外办事机构是市人民政府加强与外界政务联系和开展经济、技术交流与合作的综合事务性的办事机构。
第三条驻外办事机构的设立、撤并或调整，由市人民政府决定。
驻外办事机构的设立、撤并和管理，适用本办法。
第四条市政府办公室为驻外办事机构的主管部门；市政府秘书长履行对驻外办事机构的领导职责。
驻外办事机构向市人民政府负责并报告工作，重大问题由市政府秘书长提请市长办公会议或市政府常务会议讨论决定。
第五条市人民政府各有关工作部门应建立与驻外办事机构的工作联系制度，指导、监督并积极支持驻外办事机构的工作，应重点围绕以下方面加强管理：（一）对驻外办事机构的制度建立与落实以及完成工作任务的情况进行监督检查；（二）对驻外办事机构的设置、撤并、调整和各项管理措施的落实提出具体方案；（三）对驻外办事机构国有资产的管理情况进行监督检查；（四）针对驻外办事机构的管理，适时开展调查研究并提出工作建议，为市政府领导当好参谋；（五）负责各驻外办事机构间的工作协调和驻外办事机构会议的筹备工作。
皮纹腐蚀技术
第三步：打砂 粘模完成后，需要将模具防止打砂槽里，用气体吹动细砂对型腔表面进行处理，主要 目的是消除模具上的不良痕迹。
第四步：药检 将药水导入型腔上，使模具型腔表面的各种缺陷暴露出来，以便进行处理。 常见的缺陷有：烧焊、火花纹、裂缝、砂孔、走刀痕等。 对药检出来有烧焊的地方，需要进行回火处理，以提高焊接后的氧化皮纹的质量。
效果：按照纹理的不同，可分为几何纹和非几何纹。 特点：有此油墨的地方不被氧化，其他地方氧化形成皮纹。根据纹理的几何层次不 同，可采用不同的印纹氧化循环次数，对于多层次的立体皮纹，一般采用先氧化大 纹，在氧化细纹的方法进行，且最后一次的印纹都比之前的印纹难度大。
印纹常见问题： 1、衔接处一般很难一次到位，需要人工油墨后期修补； 2、为了裂缝和砂眼进一步扩大，需要用油墨遮蔽，防止进一步氧化； 3、由于是人工操作印纹，对于深腔处操作难度大，质量难以保证，尽量使皮纹区域 处在能后看得见手工易操作的地方，设计零件时也要考虑避免模具深腔的出现。
第五步：打砂 清洁模具表面，消除药检以后留下的药水痕迹及其他杂质的痕迹。
第六步：喷纹/印纹 喷纹：将类似油墨一类不能氧化的液体手工均匀喷涂到表面的这一过程。 效果：类似喷砂效果的细皮纹。 特点：在氧化时，有此油墨的型腔表面将不会被氧化，而无此油墨的地方将被药水 氧化，形成皮纹。一般喷纹通过一至两次喷涂氧化循环即可形成，工艺简单，难度 较小，时间较短。 应用范围：喷纹使用的零件一般为组合仪表罩、安全拉手和风口叶片等零件。
第一步：洗模 用清水将模具清洗干净，清除模具上的灰尘杂质。
第二步：粘模 用胶带将模具底面及其他不需要氧化的地方包裹起来，防止氧化液影响到其他地方。 其中，胶带分为三种，从颜色可以区分为： 土色：用于模具底座及外表面，耐磨性好，防止搬运模具时破坏模具底面； 黄色：用于模腔内不需要耐磨的地方； 白色：用于与皮纹区域接触的细节地方，方便拔掉。 胶带粘完后，需要在胶带连接处打蜡，防止药水从胶带处渗入，破坏模具。 粘模时间一般不太长，仪表板主体型腔一般需要1天左右。
第四步：药检 将药水导入型腔上，使模具型腔表面的各种缺陷暴露出来，以便进行处理。 常见的缺陷有：烧焊、火花纹、裂缝、砂孔、走刀痕等。 对药检出来有烧焊的地方，需要进行回火处理，以提高焊接后的氧化皮纹的质量。
效果：按照纹理的不同，可分为几何纹和非几何纹。 特点：有此油墨的地方不被氧化，其他地方氧化形成皮纹。根据纹理的几何层次不 同，可采用不同的印纹氧化循环次数，对于多层次的立体皮纹，一般采用先氧化大 纹，在氧化细纹的方法进行，且最后一次的印纹都比之前的印纹难度大。
印纹常见问题： 1、衔接处一般很难一次到位，需要人工油墨后期修补； 2、为了裂缝和砂眼进一步扩大，需要用油墨遮蔽，防止进一步氧化； 3、由于是人工操作印纹，对于深腔处操作难度大，质量难以保证，尽量使皮纹区域 处在能后看得见手工易操作的地方，设计零件时也要考虑避免模具深腔的出现。
第五步：打砂 清洁模具表面，消除药检以后留下的药水痕迹及其他杂质的痕迹。
第六步：喷纹/印纹 喷纹：将类似油墨一类不能氧化的液体手工均匀喷涂到表面的这一过程。 效果：类似喷砂效果的细皮纹。 特点：在氧化时，有此油墨的型腔表面将不会被氧化，而无此油墨的地方将被药水 氧化，形成皮纹。一般喷纹通过一至两次喷涂氧化循环即可形成，工艺简单，难度 较小，时间较短。 应用范围：喷纹使用的零件一般为组合仪表罩、安全拉手和风口叶片等零件。
第一步：洗模 用清水将模具清洗干净，清除模具上的灰尘杂质。
第二步：粘模 用胶带将模具底面及其他不需要氧化的地方包裹起来，防止氧化液影响到其他地方。 其中，胶带分为三种，从颜色可以区分为： 土色：用于模具底座及外表面，耐磨性好，防止搬运模具时破坏模具底面； 黄色：用于模腔内不需要耐磨的地方； 白色：用于与皮纹区域接触的细节地方，方便拔掉。 胶带粘完后，需要在胶带连接处打蜡，防止药水从胶带处渗入，破坏模具。 粘模时间一般不太长，仪表板主体型腔一般需要1天左右。
化学性能
3rd group
1.Pulp and dentin usage test 2.Pulp capping test 3.Endodontic usage test
Nature of body contact
Surface-contacting devices: skin, mucosal membrane, breached or compromised surface External communicating devices: tissue, bone, pulp/dentin Implant devices: bone, tissue
Chemical Property
腐蚀Corrosion 材料由于周围环境的化学侵蚀 而造成的破坏或变质现象.
类型type：
湿腐蚀wet corrosion
腐蚀
Corrosion
干腐蚀dry corrosion
形态modality：
均匀腐蚀symmetrical corrosion 局部腐蚀partial corrosion
指粘结剂表面的原子或离子与被粘体表 面的原子或离子间的结合，一般是以共 价键或离子键形式存在。
Biological Property
（一）Biological safety
是指材料制品具有临床前安全使用的性质。
Standards for the biological evaluation of the dental materials
与表 面接 触的 器械
≤24h >24h～ 30d >30d
X X X X X X X X X X X X X X X X X X X X X X X X X X
外部 接入 器械
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纹清晰、均匀、平整的表面，先喷一层黑色自干漆，晾干后，用200目以上的白粉(碳酸钙)涂抹， 填平纹路，再轻轻抹去突出面的白粉，使其露出黑色，直至版面花纹清晰，黑白分明，底图便告完 成。如选用人造革装饰纹，可将人造革摊平钉紧在木板上，按上述要求同样加工，最好选用黑色人 造革，可省去喷漆。
2、照相制版 采用CR或SO软片，1：1对底图进行拍摄。照相底片大小以100mm×200mm左右为宜，便于
2、如果是不是第一次腐蚀，贴花时纹理的位置应与第一次腐蚀匹配，否则产品皮纹将与标准纹理有 极大的不同。
3、转印完后，用海绵沾少量水将贴花纸润湿，再轻轻揭下纸基，用海绵或吸水纸吸干模具上的水。
10、修整（修纹） 贴花转印相互交接处及有缺陷的装饰纹，用0号或1号描笔蘸取转印油墨修补，补后用红外
线灯烘干，再用笔式修版刀修整多余油墨，直至装饰纹均匀清晰，衔接自然。
8、贴花转印
根据模具型腔特点，将贴花纸剪成便于粘贴的形状，轻轻揭下印有装饰纹的一 层薄纸，油墨面向模具，细心粘贴，要求平整服贴不起皱，平面用橡皮刮板刮一 下，曲面用脱脂棉花揉成团，垂直用力压纸基，使贴花纸上油墨转印到模具上。
贴纹注意事项：
1、因皮纹纸通常为400mm*400mm，对于大模具，必须使用多张皮纹纸贴纹；同时型腔拐角处需对 皮纹纸裁剪后在进行贴纹。以上涉及皮纹对接处，贴纹应注意皮纹的连续性，不能错位。
▲多次腐蚀的，再每一次腐蚀后，也需 进行喷砂，方可进行下一层贴纹。
14、防锈、清理涂层及保护胶带、包装
三、皮纹腐蚀对于模的要求
1、 模具在设计前期确认是否需要蚀纹。如需要，在模具设计时将脱模角度要计算在内；
2、蚀纹面抛光要求： 模具做装饰纹表面粗糙度有一定要求（粗纹400目以上、细纹600目
以上、几何纹600目以上）。未达到要求，应补充研磨。模具皮纹 面不应有砂孔、划伤，以保证装饰纹完整、清晰、一致。 3、PL线、哈夫线要求： ▲不得有跑披风、段差等不良情况； ▲以上问题如不解决，蚀纹后情况会更加严重；
75%、50%、25%等）的测量与控制方法相同。
图4 图2
图1
图5
图3
3、用硅胶法检测控制。 最终蚀纹结束后，在模具纹理区域浇注硅胶，获取纹理状态（如图1），与标准纹板进行对比（如图2），如有差异 进行工艺调整。
图1
图2
硅胶
13、清理
▲对于粗皮纹/几何纹，完成所有腐蚀后， 需对脱模角度较小的皮纹面进行圆润处 理，再进行喷砂。
6、蚀纹空间问题： 模具结构较窄，可视面积较小，蚀纹手工操作无法下手，在蚀纹选择上面要做特别讨论，如汽车格
栅筋条类，面窄，深度高，在模具上反映出来无法手工将纹路铺印到整个筋位面，只能建议做喷砂类细 纹路，此类结构产品也是容易出现拉花的结构，纹路蚀纹加工中深度尽可能的控制的浅些；在纹路无法 更改的情况下，只有改模，将蚀纹面尽可能的暴露的外面。
9、干燥 转印到模具上的油墨，夏天可自然干燥，冬天需用红
外线灯烘干，要求表、里干透。
11、腐蚀 (1) 腐蚀液的配方
三氯化铁 盐酸 煤油
450～560g/L 5～10ml/L 10～15滴/槽
(2)腐蚀时间 视纹理状态和不同纹理多次烂模 30μm腐蚀时间约2min
12、检测 每一次腐蚀后需对皮纹的深度进行检测，如果 腐蚀深度不符合要求，需重新入池腐蚀。
6、油墨干燥 将印好的贴花纸放入烘箱网格上，油墨面朝上，均匀摊开，不得重叠，控温40～45℃，烘至油
墨半干状取出，即轻摸贴花纸上油墨不粘手，稍加压力便粘手，一般约烘10～15min。油墨烘得过 干，转印时与模具不粘或结合力差；油墨过潮，转印易模糊。
7、模具前处理 主要工作内容：
来模检查、非皮纹面保护。此工序应在贴花纸印装饰纹前做好。
图1
图2
油泥
2、用激光测量仪测量。
以样件标注点A、B、C、D（如图1）为测量点，在模具上找出相应点a、b、c、d（如图2），每个点用软金属获取花纹 （如图3），分别用激光测量仪垂直于被测纹理状态（线或点）测量，单向移动0.5毫米（如图4）测量3次，选用最深值； 同一深度区域的控制点（4个点），选用最深值的点与标准参数对比（如图5），可进入下一工序（如有差异进行调整）， 按此方法控制各段工序（按蚀纹工艺，一种纹理的标准状态是经过多次循环叠加腐蚀形成的）。不同纹理深度（100%、
皮纹的优点：
便于脱模
有时候在产品的内侧咬花，还可以帮助模具抓住 塑胶成品，让生产是的脱模更加顺利
增加更多的表面积
如果产品需要散热的话
08
01
07
美学
模拟其他材质的外观、 提高产品的质感触感
安全性
在透明/光亮物体上产生散射 的效果，减少反光眩目
02
产品表面防滑
06
03
05
04
功能区感
改善成型性
改善顶出时的稳定性、避免滑块或斜顶造成的阴影、改善
来模检查
①目视
②药检
③喷砂
非纹理区域保护一： 粗保1（清洗、整形）
双面不干胶纸
非纹理区域保护一：粗保2（涂层）
隔离涂层（周边） 涂层三
涂层一 涂层二
按纹理区域保 护二：精封
双面不干胶纸和聚氯乙烯塑料布
划分纹理区域：
1、在产品件上标注蚀纹区域及纹理方向。 2、各区域注明纹理代号，局部细小部位加注文字说明。 3、各区域注明皮纹深度百分比，皮纹深度应尽量控制在 75%及以上。当纹理的深度低于75%时，视觉效果将会大打 折扣。
谢谢观看！
清理、防锈、 包装
检验
照相制版 腐蚀
制丝网版
油墨调配
贴花纸印装饰纹
制作标准纹理样片
油墨干燥
修纹
干燥
贴花转印
模具前处理
部分纹理分多次腐蚀，需反复操 作多次。 如：G17粗纹需腐蚀4次；
G21立体纹需腐蚀3次。
划分纹理区域
1、底图制作 装饰纹底图除电脑或手工绘制外，多数选用塑料样件和人造革上的装饰纹。塑料样件应选取花
皮纹深度 (µ) 10 15 25 35 40 45 50 55 65 80 100 110
脱模斜度参考值 (°) ≥2 ≥2.5 ≥3.5 ≥4.5 ≥5 ≥5.5 ≥6 ≥6 ≥7 ≥9 ≥11 ≥12
4、模具烧焊问题： ▲原则上蚀纹区域是不允许有烧焊的； ▲如确实需要烧焊，遇到面积大的区域建议烧氩弧焊，烧焊材质选用本体钢材，氩弧焊后做好调质回火工作，不建议用激光焊（激光焊药 水不能腐蚀，大面积烧焊不能用手工修补）； ▲烧焊区域小（小沙孔类）可建议烧激光焊，小面积激光焊后续可用手工修理； ▲不论氩弧焊还是激光焊，只要有烧焊，纹路效果一定会因为有过烧焊而出现一些差异； 5、拉花问题： ▲脱模角度不足拉花，加大脱模角度改善拉花。蚀纹前光板件上不得有拉花，如光板上就存在拉花，蚀纹后相应区域一定会存在拉花且后 期修理较难； ▲产品结构性拉花，模具脱模角度足够但由于产品结构引起的拉花，如仪表罩内侧，四周深陷型结构由于产品包胶力，内侧面及R角面容 易出现拉花，如此结构蚀纹深度需要注意做浅处理，如此蚀纹后还是会有出现拉花的风险，且后期修理改善并不是一次都能修理好的，在 蚀纹方面无法修理的情况下需要在模具及注塑方面找解决方案；
5、贴花纸印装饰纹 用WPS400型丝网印刷机，装上丝网版，橡胶刮板放上适量抗蚀转印油墨，先用废蓝图纸反面试印， 用力要均匀，轻重要适度，不要回墨，直至印出均匀清晰的装饰纹，再用贴花纸印制。贴花纸印前 应裁成适当大小，用干净橡皮刮板刮平。印制过程中如发生油墨堵塞网孔，图纹不清晰，说明油墨 过干，可加适量煤油调稀；如果印制的装饰纹易模糊，说明油墨中煤油过量，可将油墨放在玻璃板 上，用油墨刀反复调合，挥发部份煤油再印制。
制丝网版和贴花转印 。
3、制丝网版 用200～300目黄色涤纶丝绢，0.02mm厚的蓝色感光膜，铝质框架和照相底片，按制造印刷线路丝
网版的方法制造。
4、油墨调配 选取优质固体沥青500g，装入清洁无锈铁罐，加煤油300ml，放在可调温电炉上熬炼1～2h，控制
微沸状态，适当搅拌，炼至适合丝网印刷的稠度，以冷却至室温为软冻状，表面又不结皮不起皱为佳， 此为沥青油墨。沥青油墨和2711-4油墨(天津油墨厂产品)，按重量比1：1混合，再加入牡丹牌No78燥 油，用量为混合油墨重量的2%～5%，用油墨刀调匀，便制得抗蚀转印油墨。
按照蚀纹的工艺参数，精细花纹深度偏差 在0.03毫米以内;非精细花纹深度偏差在0.05毫 米以内。
皮纹深度的检测方法
1、油泥目测控制。 以样件标点，在模具表面找相应点，获取纹理（如图1），用肉眼和相关工具（放大镜等）与纹理 标准参数进行对比，可进入下一工序(如有差异，进行调整)，按此方法控制各段工序。注：按蚀纹工 艺，一种纹理的标准状态是经过多次循环叠加腐蚀形成的（如图2）。不同纹理深度（100%、75%、 50%、25%等）的测量与控制方法相同。
排气、减少塑料在模具型腔内流动时 的乱流
产生特殊的识别效果
皮纹的分类：
➢粗皮纹（高可见区） ➢常用：G17、G10
➢细皮纹（低可见区）： ➢常用：G03、G23、G60等
➢几何图样形式。至於几何图 案则是利用简单形状的重复排 列，以产生视觉上的韵律。 ➢常用：G21
二、皮纹腐蚀工艺流程：
底图制作
皮纹腐蚀基本介绍
2019.10.16
目录
CONTENTS
1 皮纹简述 2 皮纹腐蚀流程 3 皮纹腐蚀对于模具的要求
一、皮纹简述
皮纹是指零件表面形成有规则的各种各样的花纹。常用的
皮纹加工方式为用化学药水溶解模具表面和机械加工方法。
皮纹目的：
掩盖成型上的缺陷 提高商品性 安全对策
让焊接痕、光泽不均变得不明显 让外观更加美观 防止光的反射扩大视野范围
2、照相制版 采用CR或SO软片，1：1对底图进行拍摄。照相底片大小以100mm×200mm左右为宜，便于
2、如果是不是第一次腐蚀，贴花时纹理的位置应与第一次腐蚀匹配，否则产品皮纹将与标准纹理有 极大的不同。
3、转印完后，用海绵沾少量水将贴花纸润湿，再轻轻揭下纸基，用海绵或吸水纸吸干模具上的水。
10、修整（修纹） 贴花转印相互交接处及有缺陷的装饰纹，用0号或1号描笔蘸取转印油墨修补，补后用红外
线灯烘干，再用笔式修版刀修整多余油墨，直至装饰纹均匀清晰，衔接自然。
8、贴花转印
根据模具型腔特点，将贴花纸剪成便于粘贴的形状，轻轻揭下印有装饰纹的一 层薄纸，油墨面向模具，细心粘贴，要求平整服贴不起皱，平面用橡皮刮板刮一 下，曲面用脱脂棉花揉成团，垂直用力压纸基，使贴花纸上油墨转印到模具上。
贴纹注意事项：
1、因皮纹纸通常为400mm*400mm，对于大模具，必须使用多张皮纹纸贴纹；同时型腔拐角处需对 皮纹纸裁剪后在进行贴纹。以上涉及皮纹对接处，贴纹应注意皮纹的连续性，不能错位。
▲多次腐蚀的，再每一次腐蚀后，也需 进行喷砂，方可进行下一层贴纹。
14、防锈、清理涂层及保护胶带、包装
三、皮纹腐蚀对于模的要求
1、 模具在设计前期确认是否需要蚀纹。如需要，在模具设计时将脱模角度要计算在内；
2、蚀纹面抛光要求： 模具做装饰纹表面粗糙度有一定要求（粗纹400目以上、细纹600目
以上、几何纹600目以上）。未达到要求，应补充研磨。模具皮纹 面不应有砂孔、划伤，以保证装饰纹完整、清晰、一致。 3、PL线、哈夫线要求： ▲不得有跑披风、段差等不良情况； ▲以上问题如不解决，蚀纹后情况会更加严重；
75%、50%、25%等）的测量与控制方法相同。
图4 图2
图1
图5
图3
3、用硅胶法检测控制。 最终蚀纹结束后，在模具纹理区域浇注硅胶，获取纹理状态（如图1），与标准纹板进行对比（如图2），如有差异 进行工艺调整。
图1
图2
硅胶
13、清理
▲对于粗皮纹/几何纹，完成所有腐蚀后， 需对脱模角度较小的皮纹面进行圆润处 理，再进行喷砂。
6、蚀纹空间问题： 模具结构较窄，可视面积较小，蚀纹手工操作无法下手，在蚀纹选择上面要做特别讨论，如汽车格
栅筋条类，面窄，深度高，在模具上反映出来无法手工将纹路铺印到整个筋位面，只能建议做喷砂类细 纹路，此类结构产品也是容易出现拉花的结构，纹路蚀纹加工中深度尽可能的控制的浅些；在纹路无法 更改的情况下，只有改模，将蚀纹面尽可能的暴露的外面。
9、干燥 转印到模具上的油墨，夏天可自然干燥，冬天需用红
外线灯烘干，要求表、里干透。
11、腐蚀 (1) 腐蚀液的配方
三氯化铁 盐酸 煤油
450～560g/L 5～10ml/L 10～15滴/槽
(2)腐蚀时间 视纹理状态和不同纹理多次烂模 30μm腐蚀时间约2min
12、检测 每一次腐蚀后需对皮纹的深度进行检测，如果 腐蚀深度不符合要求，需重新入池腐蚀。
6、油墨干燥 将印好的贴花纸放入烘箱网格上，油墨面朝上，均匀摊开，不得重叠，控温40～45℃，烘至油
墨半干状取出，即轻摸贴花纸上油墨不粘手，稍加压力便粘手，一般约烘10～15min。油墨烘得过 干，转印时与模具不粘或结合力差；油墨过潮，转印易模糊。
7、模具前处理 主要工作内容：
来模检查、非皮纹面保护。此工序应在贴花纸印装饰纹前做好。
图1
图2
油泥
2、用激光测量仪测量。
以样件标注点A、B、C、D（如图1）为测量点，在模具上找出相应点a、b、c、d（如图2），每个点用软金属获取花纹 （如图3），分别用激光测量仪垂直于被测纹理状态（线或点）测量，单向移动0.5毫米（如图4）测量3次，选用最深值； 同一深度区域的控制点（4个点），选用最深值的点与标准参数对比（如图5），可进入下一工序（如有差异进行调整）， 按此方法控制各段工序（按蚀纹工艺，一种纹理的标准状态是经过多次循环叠加腐蚀形成的）。不同纹理深度（100%、
皮纹的优点：
便于脱模
有时候在产品的内侧咬花，还可以帮助模具抓住 塑胶成品，让生产是的脱模更加顺利
增加更多的表面积
如果产品需要散热的话
08
01
07
美学
模拟其他材质的外观、 提高产品的质感触感
安全性
在透明/光亮物体上产生散射 的效果，减少反光眩目
02
产品表面防滑
06
03
05
04
功能区感
改善成型性
改善顶出时的稳定性、避免滑块或斜顶造成的阴影、改善
来模检查
①目视
②药检
③喷砂
非纹理区域保护一： 粗保1（清洗、整形）
双面不干胶纸
非纹理区域保护一：粗保2（涂层）
隔离涂层（周边） 涂层三
涂层一 涂层二
按纹理区域保 护二：精封
双面不干胶纸和聚氯乙烯塑料布
划分纹理区域：
1、在产品件上标注蚀纹区域及纹理方向。 2、各区域注明纹理代号，局部细小部位加注文字说明。 3、各区域注明皮纹深度百分比，皮纹深度应尽量控制在 75%及以上。当纹理的深度低于75%时，视觉效果将会大打 折扣。
谢谢观看！
清理、防锈、 包装
检验
照相制版 腐蚀
制丝网版
油墨调配
贴花纸印装饰纹
制作标准纹理样片
油墨干燥
修纹
干燥
贴花转印
模具前处理
部分纹理分多次腐蚀，需反复操 作多次。 如：G17粗纹需腐蚀4次；
G21立体纹需腐蚀3次。
划分纹理区域
1、底图制作 装饰纹底图除电脑或手工绘制外，多数选用塑料样件和人造革上的装饰纹。塑料样件应选取花
皮纹深度 (µ) 10 15 25 35 40 45 50 55 65 80 100 110
脱模斜度参考值 (°) ≥2 ≥2.5 ≥3.5 ≥4.5 ≥5 ≥5.5 ≥6 ≥6 ≥7 ≥9 ≥11 ≥12
4、模具烧焊问题： ▲原则上蚀纹区域是不允许有烧焊的； ▲如确实需要烧焊，遇到面积大的区域建议烧氩弧焊，烧焊材质选用本体钢材，氩弧焊后做好调质回火工作，不建议用激光焊（激光焊药 水不能腐蚀，大面积烧焊不能用手工修补）； ▲烧焊区域小（小沙孔类）可建议烧激光焊，小面积激光焊后续可用手工修理； ▲不论氩弧焊还是激光焊，只要有烧焊，纹路效果一定会因为有过烧焊而出现一些差异； 5、拉花问题： ▲脱模角度不足拉花，加大脱模角度改善拉花。蚀纹前光板件上不得有拉花，如光板上就存在拉花，蚀纹后相应区域一定会存在拉花且后 期修理较难； ▲产品结构性拉花，模具脱模角度足够但由于产品结构引起的拉花，如仪表罩内侧，四周深陷型结构由于产品包胶力，内侧面及R角面容 易出现拉花，如此结构蚀纹深度需要注意做浅处理，如此蚀纹后还是会有出现拉花的风险，且后期修理改善并不是一次都能修理好的，在 蚀纹方面无法修理的情况下需要在模具及注塑方面找解决方案；
5、贴花纸印装饰纹 用WPS400型丝网印刷机，装上丝网版，橡胶刮板放上适量抗蚀转印油墨，先用废蓝图纸反面试印， 用力要均匀，轻重要适度，不要回墨，直至印出均匀清晰的装饰纹，再用贴花纸印制。贴花纸印前 应裁成适当大小，用干净橡皮刮板刮平。印制过程中如发生油墨堵塞网孔，图纹不清晰，说明油墨 过干，可加适量煤油调稀；如果印制的装饰纹易模糊，说明油墨中煤油过量，可将油墨放在玻璃板 上，用油墨刀反复调合，挥发部份煤油再印制。
制丝网版和贴花转印 。
3、制丝网版 用200～300目黄色涤纶丝绢，0.02mm厚的蓝色感光膜，铝质框架和照相底片，按制造印刷线路丝
网版的方法制造。
4、油墨调配 选取优质固体沥青500g，装入清洁无锈铁罐，加煤油300ml，放在可调温电炉上熬炼1～2h，控制
微沸状态，适当搅拌，炼至适合丝网印刷的稠度，以冷却至室温为软冻状，表面又不结皮不起皱为佳， 此为沥青油墨。沥青油墨和2711-4油墨(天津油墨厂产品)，按重量比1：1混合，再加入牡丹牌No78燥 油，用量为混合油墨重量的2%～5%，用油墨刀调匀，便制得抗蚀转印油墨。
按照蚀纹的工艺参数，精细花纹深度偏差 在0.03毫米以内;非精细花纹深度偏差在0.05毫 米以内。
皮纹深度的检测方法
1、油泥目测控制。 以样件标点，在模具表面找相应点，获取纹理（如图1），用肉眼和相关工具（放大镜等）与纹理 标准参数进行对比，可进入下一工序(如有差异，进行调整)，按此方法控制各段工序。注：按蚀纹工 艺，一种纹理的标准状态是经过多次循环叠加腐蚀形成的（如图2）。不同纹理深度（100%、75%、 50%、25%等）的测量与控制方法相同。
排气、减少塑料在模具型腔内流动时 的乱流
产生特殊的识别效果
皮纹的分类：
➢粗皮纹（高可见区） ➢常用：G17、G10
➢细皮纹（低可见区）： ➢常用：G03、G23、G60等
➢几何图样形式。至於几何图 案则是利用简单形状的重复排 列，以产生视觉上的韵律。 ➢常用：G21
二、皮纹腐蚀工艺流程：
底图制作
皮纹腐蚀基本介绍
2019.10.16
目录
CONTENTS
1 皮纹简述 2 皮纹腐蚀流程 3 皮纹腐蚀对于模具的要求
一、皮纹简述
皮纹是指零件表面形成有规则的各种各样的花纹。常用的
皮纹加工方式为用化学药水溶解模具表面和机械加工方法。
皮纹目的：
掩盖成型上的缺陷 提高商品性 安全对策
让焊接痕、光泽不均变得不明显 让外观更加美观 防止光的反射扩大视野范围
