模具皮纹制造工艺 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】模具腐蚀皮纹工艺原理及其流程原理：本工艺采用抗蚀转印油墨，在贴花纸上丝网印制装饰纹，用贴膜法把装饰纹油墨转印到模具上，经干燥修整后，进行化学腐蚀，便在模具上制得凹凸型装饰纹。
工艺流程：底图制作→照相制版→制丝网版→油墨调配→贴花纸印装饰纹→油墨干燥→模具前处理→贴花转印→干燥→修整→腐蚀→检验→清理、防锈。
2 装饰纹模具的工序2.1 底图制作装饰纹底图除电脑或手工绘制外，多数选用塑料样件和人造革上的装饰纹。
塑料样件应选取花纹清晰、均匀、平整的表面，先喷一层黑色自干漆，晾干后，用200目以上的白粉(碳酸钙)涂抹，填平纹路，再轻轻抹去突出面的白粉，使其露出黑色，直至版面花纹清晰，黑白分明，底图便告完成。
如选用人造革装饰纹，可将人造革摊平钉紧在木板上，按上述要求同样加工，最好选用黑色人造革，可省去喷漆。
2.2 照相制版采用CR或SO软片，1：1对底图进行拍摄。
照相底片大小以100mm×200mm左右为宜，便于制丝网版和贴花转印。
2.3 制丝网版用200～300目黄色涤纶丝绢，0.02mm厚的蓝色感光膜，铝质框架和照相底片，按制造印刷线路丝网版的方法制造。
2.4 油墨调配选取优质固体沥青500g，装入清洁无锈铁罐，加煤油300ml，放在可调温电炉上熬炼1～2h，控制微沸状态，适当搅拌，炼至适合丝网印刷的稠度，以冷却至室温为软冻状，表面又不结皮不起皱为佳，此为沥青油墨。
沥青油墨和2711—4油墨(天津油墨厂产品)，按重量比1：1混合，再加入牡丹牌No78燥油，用量为混合油墨重量的2%～5%，用油墨刀调匀，便制得抗蚀转印油墨。
2.5 贴花纸印装饰纹用WPS400型丝网印刷机，装上丝网版，橡胶刮板放上适量抗蚀转印油墨，先用废蓝图纸反面试印，用力要均匀，轻重要适度，不要回墨，直至印出均匀清晰的装饰纹，再用贴花纸印制。
模具皮纹制造工艺 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT模具腐蚀皮纹工艺原理及其流程原理：本工艺采用抗蚀转印油墨，在贴花纸上丝网印制装饰纹，用贴膜法把装饰纹油墨转印到模具上，经干燥修整后，进行化学腐蚀，便在模具上制得凹凸型装饰纹。
工艺流程：底图制作→照相制版→制丝网版→油墨调配→贴花纸印装饰纹→油墨干燥→模具前处理→贴花转印→干燥→修整→腐蚀→检验→清理、防锈。
2装饰纹模具的工序底图制作装饰纹底图除电脑或手工绘制外，多数选用塑料样件和人造革上的装饰纹。
塑料样件应选取花纹清晰、均匀、平整的表面，先喷一层黑色自干漆，晾干后，用200目以上的白粉(碳酸钙)涂抹，填平纹路，再轻轻抹去突出面的白粉，使其露出黑色，直至版面花纹清晰，黑白分明，底图便告完成。
如选用人造革装饰纹，可将人造革摊平钉紧在木板上，按上述要求同样加工，最好选用黑色人造革，可省去喷漆。
照相制版采用CR或SO软片，1：1对底图进行拍摄。
照相底片大小以100mm×200mm左右为宜，便于制丝网版和贴花转印。
制丝网版用200～300目黄色涤纶丝绢，0.02mm厚的蓝色感光膜，铝质框架和照相底片，按制造印刷线路丝网版的方法制造。
油墨调配选取优质固体沥青500g，装入清洁无锈铁罐，加煤油300ml，放在可调温电炉上熬炼1～2h，控制微沸状态，适当搅拌，炼至适合丝网印刷的稠度，以冷却至室温为软冻状，表面又不结皮不起皱为佳，此为沥青油墨。
沥青油墨和2711—4油墨(天津油墨厂产品)，按重量比1：1混合，再加入牡丹牌No78燥油，用量为混合油墨重量的2%～5%，用油墨刀调匀，便制得抗蚀转印油墨。
贴花纸印装饰纹用WPS400型丝网印刷机，装上丝网版，橡胶刮板放上适量抗蚀转印油墨，先用废蓝图纸反面试印，用力要均匀，轻重要适度，不要回墨，直至印出均匀清晰的装饰纹，再用贴花纸印制。
贴花纸印前应裁成适当大小，用干净橡皮刮板刮平。

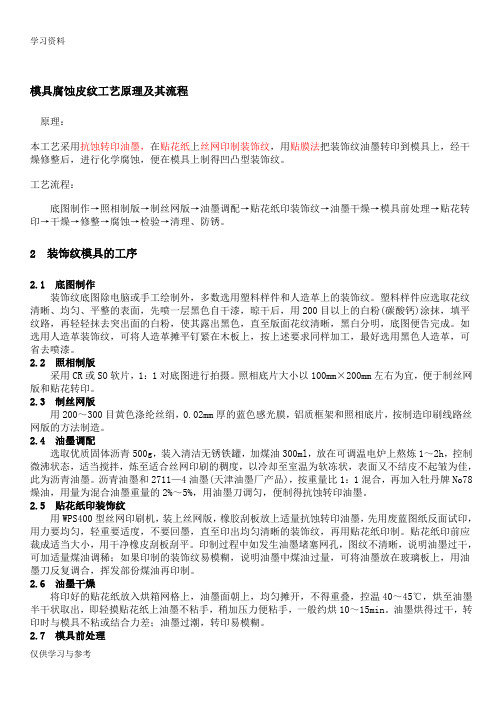

模具腐蚀皮纹工艺原理及其流程原理：本工艺采用抗蚀转印油墨，在贴花纸上丝网印制装饰纹，用贴膜法把装饰纹油墨转印到模具上，经干燥修整后，进行化学腐蚀，便在模具上制得凹凸型装饰纹。
工艺流程：底图制作→照相制版→制丝网版→油墨调配→贴花纸印装饰纹→油墨干燥→模具前处理→贴花转印→干燥→修整→腐蚀→检验→清理、防锈。
2 装饰纹模具的工序2.1 底图制作装饰纹底图除电脑或手工绘制外，多数选用塑料样件和人造革上的装饰纹。
塑料样件应选取花纹清晰、均匀、平整的表面，先喷一层黑色自干漆，晾干后，用200目以上的白粉(碳酸钙)涂抹，填平纹路，再轻轻抹去突出面的白粉，使其露出黑色，直至版面花纹清晰，黑白分明，底图便告完成。
如选用人造革装饰纹，可将人造革摊平钉紧在木板上，按上述要求同样加工，最好选用黑色人造革，可省去喷漆。
2.2 照相制版采用CR或SO软片，1：1对底图进行拍摄。
照相底片大小以100mm×200mm左右为宜，便于制丝网版和贴花转印。
2.3 制丝网版用200～300目黄色涤纶丝绢，0.02mm厚的蓝色感光膜，铝质框架和照相底片，按制造印刷线路丝网版的方法制造。
2.4 油墨调配选取优质固体沥青500g，装入清洁无锈铁罐，加煤油300ml，放在可调温电炉上熬炼1～2h，控制微沸状态，适当搅拌，炼至适合丝网印刷的稠度，以冷却至室温为软冻状，表面又不结皮不起皱为佳，此为沥青油墨。
沥青油墨和2711—4油墨(天津油墨厂产品)，按重量比1：1混合，再加入牡丹牌No78燥油，用量为混合油墨重量的2%～5%，用油墨刀调匀，便制得抗蚀转印油墨。
2.5 贴花纸印装饰纹用WPS400型丝网印刷机，装上丝网版，橡胶刮板放上适量抗蚀转印油墨，先用废蓝图纸反面试印，用力要均匀，轻重要适度，不要回墨，直至印出均匀清晰的装饰纹，再用贴花纸印制。
贴花纸印前应裁成适当大小，用干净橡皮刮板刮平。
印制过程中如发生油墨堵塞网孔，图纹不清晰，说明油墨过干，可加适量煤油调稀；如果印制的装饰纹易模糊，说明油墨中煤油过量，可将油墨放在玻璃板上，用油墨刀反复调合，挥发部份煤油再印制。

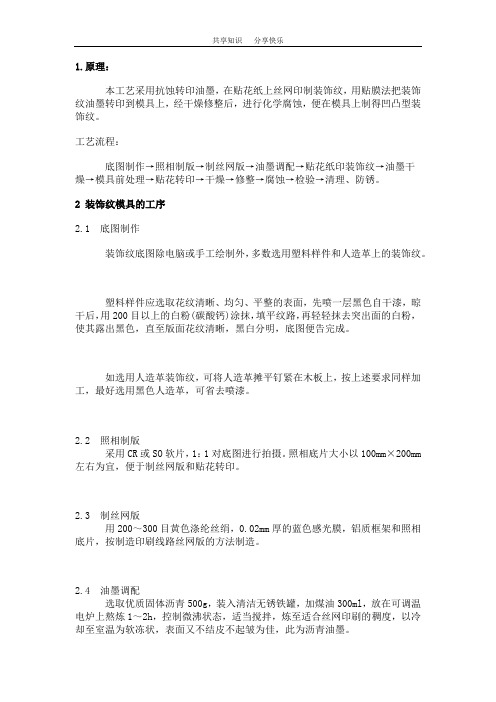

1.原理：本工艺采用抗蚀转印油墨，在贴花纸上丝网印制装饰纹，用贴膜法把装饰纹油墨转印到模具上，经干燥修整后，进行化学腐蚀，便在模具上制得凹凸型装饰纹。
工艺流程：底图制作→照相制版→制丝网版→油墨调配→贴花纸印装饰纹→油墨干燥→模具前处理→贴花转印→干燥→修整→腐蚀→检验→清理、防锈。
2 装饰纹模具的工序2.1 底图制作装饰纹底图除电脑或手工绘制外，多数选用塑料样件和人造革上的装饰纹。
塑料样件应选取花纹清晰、均匀、平整的表面，先喷一层黑色自干漆，晾干后，用200目以上的白粉(碳酸钙)涂抹，填平纹路，再轻轻抹去突出面的白粉，使其露出黑色，直至版面花纹清晰，黑白分明，底图便告完成。
如选用人造革装饰纹，可将人造革摊平钉紧在木板上，按上述要求同样加工，最好选用黑色人造革，可省去喷漆。
2.2 照相制版采用CR或SO软片，1：1对底图进行拍摄。
照相底片大小以100mm×200mm 左右为宜，便于制丝网版和贴花转印。
2.3 制丝网版用200～300目黄色涤纶丝绢，0.02mm厚的蓝色感光膜，铝质框架和照相底片，按制造印刷线路丝网版的方法制造。
2.4 油墨调配选取优质固体沥青500g，装入清洁无锈铁罐，加煤油300ml，放在可调温电炉上熬炼1～2h，控制微沸状态，适当搅拌，炼至适合丝网印刷的稠度，以冷却至室温为软冻状，表面又不结皮不起皱为佳，此为沥青油墨。
沥青油墨和2711—4油墨(天津油墨厂产品)，按重量比1：1混合，再加入牡丹牌No78燥油，用量为混合油墨重量的2%～5%，用油墨刀调匀，便制得抗蚀转印油墨。
2.5 贴花纸印装饰纹用WPS400型丝网印刷机，装上丝网版，橡胶刮板放上适量抗蚀转印油墨，先用废蓝图纸反面试印，用力要均匀，轻重要适度，不要回墨，直至印出均匀清晰的装饰纹，再用贴花纸印制。
贴花纸印前应裁成适当大小，用干净橡皮刮板刮平。
印制过程中如发生油墨堵塞网孔，图纹不清晰，说明油墨过干，可加适量煤油调稀；如果印制的装饰纹易模糊，说明油墨中煤油过量，可将油墨放在玻璃板上，用油墨刀反复调合，挥发部份煤油再印制。
模具蚀纹(晒纹) 模具蚀纹模具蚀纹，模具咬花，模具晒纹，模具烂纹，模具烂花，模具蚀刻之类都是模具里的同一工艺，只是名称叫法不同。
里面又有幼纹，细纹，粗纹，皮纹等纹路粗细的种类。
英文一般如下写法mould texture，mold texture，mould texturing，mold texturing.模具蚀纹的应用:起装饰产品的作用,使产品更加美观,高雅:克服了印字，喷漆易磨掉的缺点;满足了视觉要求:由于光洁如镜的产品表面极易划伤，易沾上灰尘和指纹，而且在形成过程中产生的疵点、丝痕和波纹会在产品的光洁表面上暴露无疑，而一些皮革纹、橘皮纹、木纹、雨花纹、亚光面等装饰花纹，可以隐蔽产品表面在成形过程中产生的缺点，使产品外观美观,迎合视觉的需要.制作花纹，可以使产品表面与型腔表面之面能容纳少许的空气,不致形成真空吸附,使得脱模变得容易.防滑、防转、有良好的手感.制成麻面或亚光面，防止光线反射、消除眼部疲劳等等。
模具蚀纹的方式：花式纹路技术是经过化学药水作用，在不同金属制品的表面造成各类图案，例如：沙纹、条纹、图象、木纹、皮纹及绸缎图案等。
不同的技术流程制作出不同的纹路风格.其中也包括喷纹程序，例如：办公室文件器材、录音机、录映机、照相机、汽车的防撞架、镜面、花盆、餐具等表面都是用喷纹制作而成。
模具蚀纹的流程：洗膜－粘膜－化学检验－表面处理－印花处理－化学蚀刻－表面处理－QC－防锈处理－包装模具纹分类：有对称形图纹如正方形对应，圆形对应,非对称形图纹，花纹，木纹,类似家装材料瓷砖的图纹，这个纹理当然不是平的，是有纹理的，有立体感的，有凹凸不来的。
还有包括蚀字等。
一般可以总体概括：各种塑料工模皮纹、木纹、布纹、立体纹、（电视，电脑，电话，手机,汽车,摩托,空调，冰箱等)大小电器外壳各类花纹滚筒;鞋底纹、不锈钢、压铸模蚀刻、凹凸文字商标、图案、喷沙。
模具皮纹腐蚀工艺嘿，朋友们！今天咱来聊聊模具皮纹腐蚀工艺，这可是个挺有意思的事儿呢！你想想看啊，模具就像是个神奇的盒子，能变出各种各样我们想要的形状。
而皮纹腐蚀工艺呢，就像是给这个盒子穿上了一件特别的衣服，让它变得独一无二。
咱先说这腐蚀剂，那可真是个厉害的角色。
就好像是个调皮的小精灵，能在模具上施展魔法，把平平无奇的表面变得有纹路、有质感。
不过你可得小心伺候着这个小精灵，要是不小心用错了量或者时间没掌握好，那可就糟糕啦，说不定就把模具给毁了呢！这就好像做饭一样，盐放多了菜就没法吃啦，对吧？然后说说这皮纹。
哇哦，那可是各种各样的都有啊！有细腻的像丝绸一样的，有粗犷的像岩石一样的。
你可以根据自己的需要和喜好来选择。
这就跟选衣服似的，你喜欢啥风格就挑啥风格呗。
在进行皮纹腐蚀工艺的时候，可不能马虎大意。
就跟盖房子一样，得一砖一瓦认真盖，不然房子可就不结实啦。
每一个步骤都得精心对待，从准备模具到调配腐蚀剂，再到进行腐蚀操作，都得全神贯注。
比如说在清理模具的时候，你就得把上面的灰尘啊、油污啊都弄干净，不然腐蚀剂碰到那些脏东西，效果可就大打折扣啦。
这就好比你要画画，画布不干净，那画出来的能好看吗？还有啊，在进行腐蚀操作的时候，时间可得把握好。
时间太短，皮纹出不来效果；时间太长，又可能把模具给弄坏了。
这是不是有点像烤蛋糕，时间火候都得恰到好处，蛋糕才能香喷喷的呀！而且啊，这个过程还得注意安全呢。
腐蚀剂可不是好惹的，不小心碰到皮肤上那可不得了。
所以啊，手套、护目镜啥的都得戴好，可别嫌麻烦。
这就像你出门得穿好衣服一样，不能光着就出去呀，对吧？总之呢，模具皮纹腐蚀工艺是个既有趣又需要细心和耐心的活儿。
你要是能把它做好了，那可真是厉害啦！能做出让大家都惊叹的作品来。
所以呀，朋友们，大胆去尝试吧，说不定你就是那个能把模具皮纹腐蚀工艺玩得团团转的大师呢！这可不是吹牛哦，只要你用心，啥都能做到！。
1.原理：
本工艺采用抗蚀转印油墨，在贴花纸上丝网印制装饰纹，用贴膜法把装饰纹油墨转印到模具上，经干燥修整后，进行化学腐蚀，便在模具上制得凹凸型装饰纹。
工艺流程：
底图制作→照相制版→制丝网版→油墨调配→贴花纸印装饰纹→油墨干燥→模具前处理→贴花转印→干燥→修整→腐蚀→检验→清理、防锈。
2 装饰纹模具的工序
2.1 底图制作
装饰纹底图除电脑或手工绘制外，多数选用塑料样件和人造革上的装饰纹。
塑料样件应选取花纹清晰、均匀、平整的表面，先喷一层黑色自干漆，晾干后，用200目以上的白粉(碳酸钙)涂抹，填平纹路，再轻轻抹去突出面的白粉，使其露出黑色，直至版面花纹清晰，黑白分明，底图便告完成。
如选用人造革装饰纹，可将人造革摊平钉紧在木板上，按上述要求同样加工，最好选用黑色人造革，可省去喷漆。
2.2 照相制版
采用CR或SO软片，1：1对底图进行拍摄。
照相底片大小以100mm×200mm 左右为宜，便于制丝网版和贴花转印。
2.3 制丝网版
用200～300目黄色涤纶丝绢，0.02mm厚的蓝色感光膜，铝质框架和照相底片，按制造印刷线路丝网版的方法制造。
2.4 油墨调配
选取优质固体沥青500g，装入清洁无锈铁罐，加煤油300ml，放在可调温电炉上熬炼1～2h，控制微沸状态，适当搅拌，炼至适合丝网印刷的稠度，以冷却至室温为软冻状，表面又不结皮不起皱为佳，此为沥青油墨。
沥青油墨和2711—4油墨(天津油墨厂产品)，按重量比1：1混合，再加入牡丹牌No78燥油，用量为混合油墨重量的2%～5%，用油墨刀调匀，便制得抗蚀转印油墨。
2.5 贴花纸印装饰纹
用WPS400型丝网印刷机，装上丝网版，橡胶刮板放上适量抗蚀转印油墨，先用废蓝图纸反面试印，用力要均匀，轻重要适度，不要回墨，直至印出均匀清晰的装饰纹，再用贴花纸印制。
贴花纸印前应裁成适当大小，用干净橡皮刮板刮平。
印制过程中如发生油墨堵塞网孔，图纹不清晰，说明油墨过干，可加适量煤油调稀；
如果印制的装饰纹易模糊，说明油墨中煤油过量，可将油墨放在玻璃板上，用油墨刀反复调合，挥发部份煤油再印制。
2.6 油墨干燥
将印好的贴花纸放入烘箱网格上，油墨面朝上，均匀摊开，不得重叠，控温40～45℃，烘至油墨半干状取出，即轻摸贴花纸上油墨不粘手，稍加压力便粘手，一般约烘10～15min。
油墨烘得过干，转印时与模具不粘或结合力差；油墨过潮，转印易模糊。
2.7 模具前处理
此工序应在贴花纸印装饰纹前做好。
模具做装饰纹表面粗糙度应达到以上，不应有砂孔、划伤，以保证装饰纹完整、清晰、一致。
未达到要求，应补充研磨。
用回丝沾汽油擦洗模具型腔及四周，使表面清洁。
不做装饰纹表面用硝基漆、过氯乙烯漆保护，刷涂二至三遍，孔、槽可用橡皮塞、橡皮泥、封箱带保护。
待漆膜干透，做装饰纹表面用氧化镁水浆除油、清洗，直至表面能被水完全润湿。
然后，用海绵将水吸干，电吹风吹干。
2.8 贴花转印
根据模具型腔特点，将贴花纸剪成便于粘贴的形状，轻轻揭下印有装饰纹的一层薄纸，油墨面向模具，细心粘贴，要求平整服贴不起皱，平面用橡皮刮板刮一下，曲面用脱脂棉花揉成团，垂直用力压纸基，使贴花纸上油墨转印到模具上。
转印完后，用海绵沾少量水将贴花纸润湿，再轻轻揭下纸基，用海绵或吸水纸吸干模具上的水。
2.9 干燥
转印到模具上的油墨，夏天可自然干燥，冬天需用红外线灯烘干，要求表、里干透。
2.10 修整
贴花转印相互交接处及有缺陷的装饰纹，用0号或1号描笔蘸取转印油墨修补，补后用红外线灯烘干，再用笔式修版刀修整多余油墨，直至装饰纹均匀清晰，衔接自然。
2.11 腐蚀
(1) 腐蚀液的配方
三氯化铁450～560g/L
盐酸5～10ml/L
煤油10～15滴/槽
腐蚀液婆美度控制36～40°Be。
(2) 腐蚀前准备
模具腐蚀前，做装饰纹处应用氧化镁水浆除油、清洗，再用水枪喷射自来水1min，以检查油墨与模具结合是否牢固。
然后用羊毛排笔蘸腐蚀液刷一遍，无油墨处应呈均匀灰色，完全被水润湿，以保证腐蚀均匀。
在上述操作过程中，如有油墨脱落，应立即停止腐蚀，推倒重来，重新贴花转印。
在正常操作情况下，油墨与模具结合是非常牢的，发生脱落原因是操作不当，如贴花转印时，模具潮湿不干，或贴花转印纸上油墨烘得过干，或贴花转印后没有进行刮压，操作时应留心注意。
(3) 腐蚀
确认模具可以腐蚀后，型腔四周用双面不干胶纸和聚氯乙烯塑料布贴围三层，形成腐蚀保护围裙，比模具长出400～600mm。
腐蚀机采用喷嘴式球形喷头，半个球体均布19个喷嘴，可均匀立体喷射。
用电动葫芦吊挂模具，型腔朝下，喷头朝上并处于保护围裙中心，两人扶住模具缓慢旋转，开动腐蚀机，用秒表计时，腐蚀7～10min，夏天取下限，冬天取上限。
对装饰纹腐蚀深度有具体要求的模具，应用同种钢材做装饰纹腐蚀试样，测出所需时间。
2.12 检验
将模具吊出，自来水迅速冲洗，用5～10倍放大镜或橡皮泥压印装饰纹，检查腐蚀深度。
如腐蚀深度不够，可吊回补充腐蚀。
达到要求，立即出槽清理。
2.13 清理、防锈
用自来水冲洗模具，洗净残余三氯化铁，拆除塑料围裙，用回丝擦干表面，剥去封箱带和过氯乙烯漆，硝基漆用香蕉水擦去，油墨用汽油擦除。
清理完后用电吹风吹干模具，再用回丝沾防锈油涂抹模具表面。
3 工艺特点
(1) 采用自配油墨，具有抗蚀性好、粘合力强、可自然干燥、转印性能好等优点；
(2) 采用自制球型腐蚀喷头，腐蚀液能喷射成均匀半球面，适合复杂型腔腐蚀，加上型腔朝下，不会堆滞腐蚀液，能获得腐蚀深度均匀、无※角、图纹清晰、高质量的装饰纹；
(3) 工艺方法简单，操作容易，适合大、中、小模具，不受几何形状限制；
(4) 设备简单，材料消耗甚少，主要消耗贴花纸、转印油墨、保护漆，成本低廉，经济效益高。
