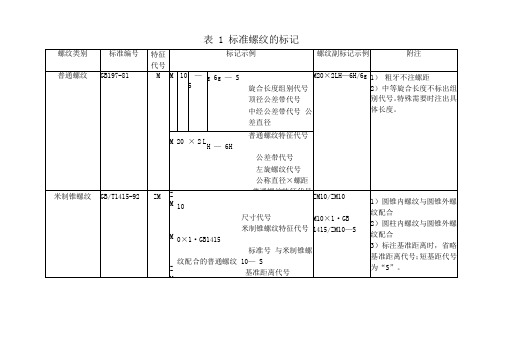

表 1 标准螺纹的标记表 1 （完）55°管螺纹的新、老代号对照注：1）原制图标准中的标记代号采用了汉语拼音的字头；而管螺纹标准规定的标记代号则采用了国际标准的规定。
2）由于管螺纹的尺寸单位已经全部采用了米制，因此现行标记的尺寸代号上没有表示英寸的符号（″），而老代号的尺寸是用（″）来表示的。
3）新标记R 表示圆锥外螺纹，用Rc表示圆锥内螺纹，而老代号ZG既是内螺纹又是外螺纹。
4）在新标记中用Rp表示与圆锥外螺纹配合的圆柱内螺纹，而G既代表与圆柱外螺纹配合的圆柱内螺纹，又代表与圆锥外螺纹配合的圆柱内螺纹，既不区分GB/T7306和GB/T7307中的圆柱内螺纹，这是非常不合适的。
5）标记中增加了代表公差等级的符号。
但除了圆柱瓦楞螺纹分A、B 两级外，其他各种管螺纹都是不分级的，因此只有一个公差等级。
国标螺纹的一般知识一. 螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH ；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1.米制普通螺纹用大写M 表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20 表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5 表示细牙螺纹、其中螺距为 1.5。
2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3.米制普通螺纹的标记：M20-6H 、M20×1.5LH-6g-40, 其中M 表示米制普通螺纹，20 表示螺纹的公称直径为20mm ，1.5 表示螺距，LH 表示左旋，6H 、6g 表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40 表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表（螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－ 1.05~1.1P ；加工外螺纹光杆直径取φ＝公称直径－0.13P）：表 1 常用米制普通粗牙螺纹的直径/ 螺距3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P, 其中Ｄ为公称直径，Ｐ为螺距。
注：1）原制图标准中的标记代号采用了汉语拼音的字头；而管螺纹标准规定的标记代号则采用了国际标准的规定。
2）由于管螺纹的尺寸单位已经全部采用了米制，因此现行标记的尺寸代号上没有表示英寸的符号（″），而老代号的尺寸是用（″）来表示的。
3）新标记R表示圆锥外螺纹，用Rc表示圆锥内螺纹，而老代号ZG既是内螺纹又是外螺纹。
4）在新标记中用Rp表示与圆锥外螺纹配合的圆柱内螺纹，而G既代表与圆柱外螺纹配合的圆柱内螺纹，又代表与圆锥外螺纹配合的圆柱内螺纹，既不区分GB/T7306和GB/T7307中的圆柱内螺纹，这是非常不合适的。
5）标记中增加了代表公差等级的符号。
但除了圆柱瓦楞螺纹分A、B两级外，其他各种管螺纹都是不分级的，因此只有一个公差等级。
国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH 表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。
螺纹标注螺纹标注 (1)螺纹的种类 (1)螺纹的代号标注 (2)普通螺纹的尺寸标注 (3)管螺纹的尺寸标注 (3)螺纹标记的标注 (3)有关标注内容的说明 (3)螺纹标记在视图上的标注方法 (4)表1中标注的说明： (4)螺纹的标注图示 (4)1.普通螺纹的标注形式： (4)2.非螺纹密封的圆柱管螺纹 (5)螺纹的种类螺纹按用途可分为联接螺纹和传动螺纹两类。
常用标准螺纹的种类及用途可参看表1。
表1常用螺纹的种类和标注类型特征代号用途及说明普通螺纹粗牙M最常用的一种联接螺纹，直径相同时，细牙螺纹的螺距比粗牙螺纹的螺距小，粗牙螺纹不注螺距细牙（属普通螺纹）M管螺纹非螺纹密封G管道联接中的常用螺纹，螺距及牙型均较小，其尺寸代号以in为单位，近似地等于管子的孔径。
螺纹的大径应从有关标准中查出，代号R表示圆锥外螺纹，Rc表示圆锥内螺纹，Rp表示圆柱内螺纹螺纹密封Rc密封螺纹在一定压力下能保持管道联接处内外界的密封梯形螺纹Tr常用的两种传动螺纹，用于传递运动和动力，梯形螺纹可传递双向动力，锯齿形螺纹用来传递单向动力锯齿形螺纹B螺纹的代号标注在图样上螺纹需要用规定的螺纹代号标注，除管螺纹外，螺纹代号的标注格式为：特征代号公称直径× 螺距(单线时) 旋向导程(P螺距)(多线时) 管螺纹的标注格式为：特征代号+尺寸代号+旋向其中，右旋螺纹省略不注，左旋用“ LH”表示。
普通螺纹的尺寸标注普通螺纹的牙型代号为M，有粗牙和细牙之分，粗牙螺纹的螺距可省略不注；中径和顶径的公差带代号相同时，只标注一次；右旋螺纹可不注旋向代号，左旋螺纹旋向代号为LH；旋合长度为中型(N)时不注，长型用L表示，短型用S表示。
管螺纹的尺寸标注管螺纹分为用螺纹密封管螺纹和非螺纹密封管螺纹。
管螺纹的尺寸引线必须指向大径，其标记组成如下：密封管螺纹代号：特征代号尺寸代号 - 旋向代号非密封管螺纹代号：特征代号尺寸代号公差等级代号－旋向代号需要注意的是，管螺纹的尺寸代号并不是指螺纹的大径，其参数可由相关手册中查出。
螺纹的表示法和标注螺纹若按真实投影作图，比较麻烦。
为了简化作图，国家标准《机械制图》GB/T4459.1-1995规定了螺纹的表示法.按此表示法作图并加以标注，就能清楚地表示螺纹的类型、规格和尺寸。
(一)螺纹的表示法1、外螺纹的表示法（图9—8)图9—8 外螺纹的表示法（1)外螺纹不论其牙型如何，螺纹牙顶圆的投影用粗实线表示；牙底圆的投影用细实线表示，在螺杆的倒角或倒圆部分也应画出。
画图时小径尺寸可近似地取d l≈0。
85d。
(2）有效螺纹的终止界线（简称螺纹终止线）在视图中用粗实线表示；在剖视图中则按图9-8b主视图的画法（即终止线只画螺纹牙型高的一小段),剖面线必须画到表示牙顶圆投影的粗实线为止。
(3）在垂直于螺纹轴线的投影面的视图(即投影为圆的视图）中，表示牙底圆的细实线只画约3/4圈(空出约1/4圈的位置不作规定），此时螺杆上的倒角投影不应画出.2．内螺纹的表示法(图9—9、图9—10)图9—9 内螺纹的表示法（1）内螺纹不论其牙型如何，在剖视图中,螺纹牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示。
螺纹终止线用粗实线表示。
剖面线应画到表示牙顶圆投影的粗实线为止.(2）在投影为圆的视图中，表示牙底圆的细实线只画约3/4圈,此时螺孔上的倒角投影不应画出。
（3)绘制不穿通的螺孔时,一般应将钻孔深度与螺纹部分的深度分别画出。
（4)当螺纹为不可见时，其所有图线用虚线绘制，如图9-10所示。
3、内、外螺纹连接的表示法（图9-11）内、外螺纹连接，一般用剖视图表示。
此时,它们的旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示。
画图时必须注意，表示外螺纹牙顶圆投影的粗实线、牙底圆投影的细实线，必须分别与表示内螺纹牙底圆投影的细实线、牙顶圆投影的粗实线对齐。
这与倒角大小无关，它表明内、外螺纹具有相同的大径和相同的小径。
按规定，当实心螺杆通过轴线剖切时按不剖处理,如图9-11a所示。
图9-10 不可见螺纹的表示法图9—11 内、外螺纹连接的表示法4、螺纹牙型表示法螺纹牙型一般在图形中不表示，当需要表示或表示非标准螺纹(如方牙螺纹）时，可按图9—12、图9-13的形式绘制，既可在剖视图中表示几个牙型，也可用局部放大图表示.图9-12 螺纹牙型表示法5、螺纹表示法的其他规定（1）部分螺孔的表示法零件上有时会遇到如图9-13所示的部分螺孔。
注：1）原制图标准中的标记代号采用了汉语拼音的字头；而管螺纹标准规定的标记代号则采用了国际标准的规定。
2）由于管螺纹的尺寸单位已经全部采用了米制，因此现行标记的尺寸代号上没有表示英寸的符号（″），而老代号的尺寸是用（″）来表示的。
3）新标记R表示圆锥外螺纹，用Rc表示圆锥内螺纹，而老代号ZG既是内螺纹又是外螺纹。
4）在新标记中用Rp表示与圆锥外螺纹配合的圆柱内螺纹，而G既代表与圆柱外螺纹配合的圆柱内螺纹，又代表与圆锥外螺纹配合的圆柱内螺纹，既不区分GB/T7306和GB/T7307中的圆柱内螺纹，这是非常不合适的。
5）标记中增加了代表公差等级的符号。
但除了圆柱瓦楞螺纹分A、B两级外，其他各种管螺纹都是不分级的，因此只有一个公差等级。
国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH 表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。
