机械制图教案——常用件的特殊表示法

《机械制图》教学⼤纲机械制图教学⼤纲教材：《机械制图》第六版总学时：180学时开课学期：第1—2学期课程类别：必修课程性质：专业基础课适⽤专业：机械类第⼀部分⼤纲说明⼀、课程的性质和任务在中等职业技术学校机械类专业所设置的课程中，机械制图课程是⼀门重要的专业技术基础课。

也是机械⾏业从事专业技术⼯作的⼈员必须掌握的⼀项职业技能。

对中职学校的机械类专业来说，本课程的任务是培养学⽣具有⼀定的读图能⼒、空间想象和思维能⼒以及绘图技能，为提⾼学⽣全⾯素质，形成综合职业能⼒。

⼆、课程教学⽬的通过本课程教学，使学⽣学会正投影法的基本理论和作图⽅法；能够执⾏制图国家标准和相关的⾏业标准；具有识读和绘制简单零件图和装配图的基本能⼒；具有⼀定的空间想象和思维能⼒；能够正确的使⽤常有的绘图⼯具，具有绘制草图的基本技能；具有创新精神和实践能⼒，认真负责的⼯作态度和⼀丝不苟的⼯作作风。

第⼆部分⼤纲内容绪论1、了解本课程的研究对象—机械图样在⽣产中的重要作⽤。

2、了解本课程的任务、特点及主要内容。

3、了解⼯程图学得发展简史。

4、了解我国机械制图标准化的沿⾰和现状。

第⼀章制图基本知识与技能1、掌握国家标准中有关图幅、⽐例、字体、和图线等制图基本规定，以及尺⼨标注的规定，并能初步建⽴标准化意识和技能领域中的法制观念。

2、能正确使⽤⼀般的绘图⼯具和仪器，掌握平⾯图形的尺⼨分析、线段分析和基本作图⽅法，为后续各章的教学奠定较好的基础。

3、培养学⽣认真负责、严谨细致的⼯作作风。

第⼆章正投影作图基础1、掌握正投影法的基本原理。

2、理解三视图的形成过程，熟练掌握三视图与物体⽅位间的关系和投影规律。

3、能熟练地运⽤三视图的投影规律绘制分析基本体的三视图。

4、理解点、直线和平⾯的正投影特性。

5、培养学⽣建⽴初步的空间想象能⼒。

第三章⽴体表⾯交线的投影作图1、进⼀步熟悉点的投影规律。

2、掌握⽴体表⾯上点的投影作图⽅法。

3、掌握常见表⾯交线（截交线和相贯线）的投影作图⽅法。

绪论一、本课程的研究对象1、图样的定义在工程技术中，为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理、标准或有关规定画出的图形，叫做图样。

2、《机械制图》是研究阅读和绘制机械图样的原理和方法一门重要技术基础课。

3、主要内容（1）制图的基本规定（2）几何作图（3）正投影法与三视图（4）轴侧图（5）组合体视图（6）图样的基本表示法（7）常用件的特殊表示法（8）零件图（9）装配图二、本课程的目的和任务1、掌握正投影法的基本理论及其应用；2、掌握阅读和绘制机械图样的基本知识、基本方法和技能；3、培养对空间想象和形象思维能力；4、了解计算机绘图的基本知识；5、培养耐心细致的工作作风，严肃认真的工作态度。

三、本课程的学习方法1、严格遵守国家标准《技术制图》、《机械制图》和有关的技术标准；2、掌握正确的看图和画图方法；3、反复实践，提高看图和画图技能。

单元 1 绘制平面图形1.1 绘图工具及其使用一、图板二、丁字尺三、三角板四、圆规和分规五、曲线板六、比例尺引言前面我们讲述了常用绘图工具的作用及使用方法和注意点,那么在实际的绘图工作中我们应如何使用工具正确的绘图呢?教学内容正文线段的等分法一、平行线法二、分规试分法圆的等分法一、圆的六等分二、圆的五等分三、圆的任意等分椭圆的画法椭圆的长轴和短轴：两条相互垂直而且对称的轴。

椭圆的几何性质：自椭圆上任意一点到两定点（焦点）的距离之和恒等于椭圆的长轴。

椭圆的画法1、理论画法：（同心圆法）2、近似画法：（四心圆法）求出画椭圆的四个圆心和直径，用四段圆弧近似地代替椭圆。

已知：长轴 AB短轴 CD（1）画出相互垂直的且平分的长轴AB和短轴CD；（2）连接AC，并在AC上取CF=OA-OC；（3）作AE的中垂线，与长、短轴分别交于O1、O2，再作对称点O3、O4；（4）以O1、O2、，O3、O4各点为圆心，O1A、O2C、O3B、O4D为半径，分别画弧，即得近似的椭圆。

标准件和常用件③在剖视图中，相邻两被连接件的剖面线方向应相反，必要时也可以相同，但要相互错开或间隔不等。

在同一张图纸上，同一零件的剖面线在各个剖视图中方向应相同，间隔应相等。

2）螺栓连接螺栓连接适用于连接两个不太厚的零件。

螺栓穿过两被连接件上的通孔，加上垫圈，拧紧螺母，就将两个零件连接在一起了。

为了作图方便，一般采用简化方法画图，采用简化画法画图时，其六角头螺栓头部和六角螺母上的截交线可省略不画。

l≥δ1+δ2+h+m+aδ1、δ2——被连接件的厚度（已知条件）；h——平垫圈厚度（根据标记查表）；m——螺母高度（根据标记查表）；a——螺栓末端超出螺母的高度，一般可取a=0.2~0.4d。

螺栓连接简化画法H 0=n t +(n 0-0.5)d弹簧展开长度L 弹簧丝展开后的长度。

2）弹簧的规定画法在平行于弹簧轴线的投影面的视图中，各圈的轮廓线画成直线。

螺旋弹簧均可画成右旋，但左旋弹簧不论画成左旋或右旋，一律要注出旋向“左”字。

压缩弹簧在两端有并紧磨平时，不论支承圈数多少或末端并紧情况如何，均按支承圈数2.5圈的形式画出。

有效圈数在四圈以上的螺旋弹簧，中间部分可以省略。

中间部分省略后，充许适当缩短图形长度。

3）弹簧在装配图中的画法在装配图中，弹簧的画法要注意以下几点：螺旋弹簧被剖切时，充许只画簧丝剖面。

当簧丝直径小于或等于2mm 时，其剖面可涂黑表示。

当簧丝直径小于或等于2mm 时，充许采用示意画法。

弹簧被挡住的结构一般不画，其可见部分应从弹簧的外径或中径画起。

课后练习7-3到7-8的习题221)(t d n L +=π（a ） （b ） （c ） （d ）圆柱螺旋压缩弹簧的画法返回21。

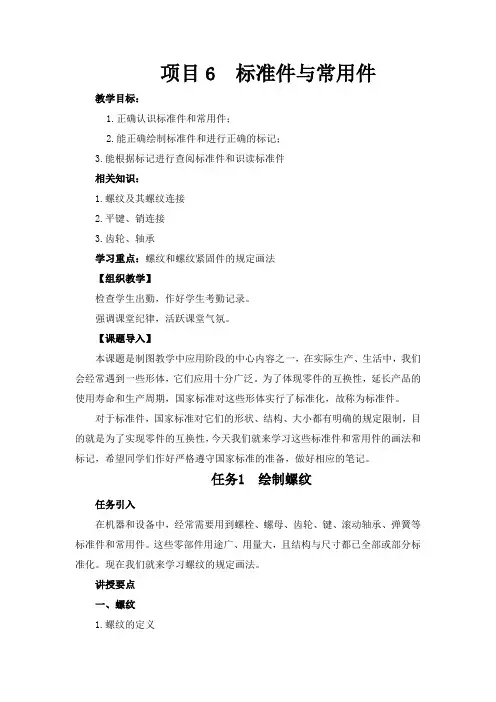

项目6 标准件与常用件教学目标：1.正确认识标准件和常用件；2.能正确绘制标准件和进行正确的标记；3.能根据标记进行查阅标准件和识读标准件相关知识：1.螺纹及其螺纹连接2.平键、销连接3.齿轮、轴承学习重点：螺纹和螺纹紧固件的规定画法【组织教学】检查学生出勤，作好学生考勤记录。

强调课堂纪律，活跃课堂气氛。

【课题导入】本课题是制图教学中应用阶段的中心内容之一，在实际生产、生活中，我们会经常遇到一些形体，它们应用十分广泛。

为了体现零件的互换性，延长产品的使用寿命和生产周期，国家标准对这些形体实行了标准化，故称为标准件。

对于标准件，国家标准对它们的形状、结构、大小都有明确的规定限制，目的就是为了实现零件的互换性，今天我们就来学习这些标准件和常用件的画法和标记，希望同学们作好严格遵守国家标准的准备，做好相应的笔记。

任务1 绘制螺纹任务引入在机器和设备中，经常需要用到螺栓、螺母、齿轮、键、滚动轴承、弹簧等标准件和常用件。

这些零部件用途广、用量大，且结构与尺寸都已全部或部分标准化。

现在我们就来学习螺纹的规定画法。

讲授要点一、螺纹1.螺纹的定义螺纹是在圆柱（圆锥）表面上，沿着螺旋线所形成的具有规定牙型的连续凸起和沟槽。

在圆柱（或圆锥）外表面上形成的螺纹称为外螺纹；在圆柱（或圆锥）内表面上所形成的螺纹称为内螺纹。

2.螺纹要素（1）牙型用能清楚反映各种主要牙型断面的形状的实物模型，讲解螺纹的牙型种类、形状特点和功用。

并要求学生熟记各种标准牙型的特征代号。

（2）螺纹的直径（大径、小径和中径）重点讲解中径的位置：通过牙型上的沟槽宽度和突起宽度相等的假象圆柱面的直径。

（3）线数用实物讲解多线、单线螺纹。

（4）螺距（P）和导程（Ph）讲解螺距和导程的概念，以及两者间的关系：=P×n (n为线数)Ph（5）旋向使螺纹轴线直立，观察者近侧右边高为右旋，反之为左旋。

二、螺纹的规定画法1．外螺纹的画法向学生讲解外螺纹的画法规定：外螺纹牙顶线及螺纹终止线用粗实线表示；外螺纹的牙底用细实线表示。

第6章机件的常用表达方法一、本章重点：1．基本视图、向视图、局部视图、斜视图的画法和标注；2．斜视图的概念，全剖、半剖、局部剖视图的画法和标注；3．断面图的概念、种类、画法和标注以及肋的规定画法。

二、本章难点：1．斜视图的概念，斜剖视图的画法与标注；2．阶梯剖、旋转剖、复合剖的画法和标注；3．移出断面和重合断面图的画法和标注；三、本章要求：通过本章的学习，要掌握基本视图的画法，常用剖视图的画法和标注，断面图的画法和标注，一些简化画法和规定画法。

对机件的表达，做到：选择视图选择恰当，表达合理完整。

四、本章内容：§6-1 视图一、基本视图对于形状复杂的机件，为了完整、清晰地表达它的各方面的形状，国家标准规定，可在原有三个投影面的基础上，再增设三个投影面，组成六面体，国家标准将这六个面规定为基本投影面。

机件向基本投影面投射所得的视图，称为基本视图。

基本视图除了以前介绍过的主视图、俯视图和左视图外，还有：从右向左投射得到的右视图；从下向上投射得到的仰视图；从后向前投射得到的后视图。

二、向视图如不按展开配置，则需标注，如下图。

视图不按展开配置时的标注三、局部视图如图所示的机件，用主、俯两个基本视图已将主要结构表达清楚，但左、右两凸台形状不清晰，若因此再画两个基本视图，则大部分结构属于重复表达，这时可只画凸台部分。

这种将机件的某一局部结构向基本投影面投射得到的视图，称为局部视图。

四、斜视图当机件的某一部分结构形状是倾斜的，在基本投影面上无法表达该部分的实形和标注真实尺寸时，可把倾斜部分向与之平行的新投影面投射，得到反映实形的图形，如图6-4所示。

这种将机件向不平行于任何基本投影面的平面投射所得到的视图称为斜视图。

斜视图的配置和标注方法，以及断裂边界的画法与局部视图基本相同，不同点是：有时为了合理利用图纸或画图方便，可将图形旋转。

如下图。

斜视图旋转§6-2剖视图当机件内部结构比较复杂时，视图中会出现许多虚线，给看图造成困难,也不便于标注尺寸和技术要求。
