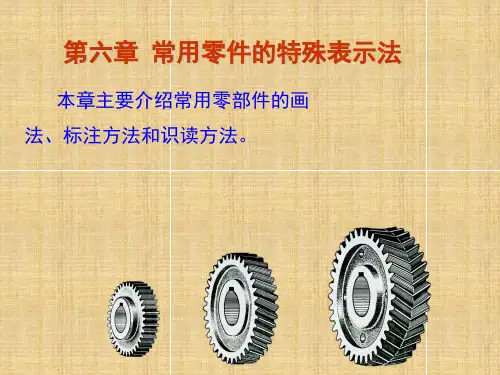

机械制图常用件的特殊表示法

第五章组合体视图◆知识结构框架叠加类相贴组合体的组合形式与外表连接关系：1、组合形式切割类 2、外表连接关系相切综合类相交棱柱截交线平面体截交线截交线棱锥截交线圆柱截交线形体外表交线曲面体截交线圆锥截交线圆球截交线 D≠d时的相贯线相贯线两圆柱垂直相交时的相贯线组合体 D=d时的相贯线叠加类组合体的投影画法组合体的投影画法切割类组合体的投影画法尺寸标注的根本要求组合体的尺寸注法尺寸基准与尺寸分类尺寸布置要求形体分析法识读组合体视图： 1、根本方法 2、读图步骤 3、补视图和补缺线线面分析法DOC.◆知识要点1、组合体的概念：由两个或两个以上的根本几何体构成的物体称为组合体。

2、组合体的组合形式：叠加型、切割型、综合型；外表连接形式：相贴、相切、相交。

3、截交线：由平面截切几何体所形成的外表交线。

求截交线的实质就是求截平面与立体外表一系列公有点的集合。

4、相贯线：两个几何体互相贯穿所形成的外表交线。

求相贯线的实质就是求两立体外表一系列公有点的集合。

求截交线和相贯线的作图步骤如下：⑴分析形体的外表性质，根据根本形体的投影，求出外表交线的特殊点，以确定外表交线的X围。

⑵选择适当的辅助平面，在特殊点之间的适当位置求出一定数目的一般点。

⑶根据外表交线在根本形体上的位置判断可见性。

⑷根据可见性的判断结果，依次光滑连接各点的同面投影，即得外表交线的投影。

5、组合体视图的画法：首选主视图。

用形体分析法画组合体视图就是将比拟复杂的组合体分解为假设干个简单的根本几何体，按其相互位置画出每个根本几何体的视图，将这些视图组合起来，即可得到整个组合体的视图。

6、形体分析法标注组合体尺寸就是将组合体分解为假设干个根本几何体后，逐个标出其定形尺寸与定位尺寸，然后标出组合体的总体尺寸。

通常容易遗漏的是定位尺寸，因此在标注和检查尺寸时应特别注意〔要求：正确、完整、清晰〕。

7、形体分析法看组合体视图就是通过形体分析法将组合体分解为假设干个根本几何体，分别想象出它们的形状，从而想象出整体形状。

标准件和常用件③在剖视图中，相邻两被连接件的剖面线方向应相反，必要时也可以相同，但要相互错开或间隔不等。

在同一张图纸上，同一零件的剖面线在各个剖视图中方向应相同，间隔应相等。

2）螺栓连接螺栓连接适用于连接两个不太厚的零件。

螺栓穿过两被连接件上的通孔，加上垫圈，拧紧螺母，就将两个零件连接在一起了。

为了作图方便，一般采用简化方法画图，采用简化画法画图时，其六角头螺栓头部和六角螺母上的截交线可省略不画。

l≥δ1+δ2+h+m+aδ1、δ2——被连接件的厚度（已知条件）；h——平垫圈厚度（根据标记查表）；m——螺母高度（根据标记查表）；a——螺栓末端超出螺母的高度，一般可取a=0.2~0.4d。

螺栓连接简化画法H 0=n t +(n 0-0.5)d弹簧展开长度L 弹簧丝展开后的长度。

2）弹簧的规定画法在平行于弹簧轴线的投影面的视图中，各圈的轮廓线画成直线。

螺旋弹簧均可画成右旋，但左旋弹簧不论画成左旋或右旋，一律要注出旋向“左”字。

压缩弹簧在两端有并紧磨平时，不论支承圈数多少或末端并紧情况如何，均按支承圈数2.5圈的形式画出。

有效圈数在四圈以上的螺旋弹簧，中间部分可以省略。

中间部分省略后，充许适当缩短图形长度。

3）弹簧在装配图中的画法在装配图中，弹簧的画法要注意以下几点：螺旋弹簧被剖切时，充许只画簧丝剖面。

当簧丝直径小于或等于2mm 时，其剖面可涂黑表示。

当簧丝直径小于或等于2mm 时，充许采用示意画法。

弹簧被挡住的结构一般不画，其可见部分应从弹簧的外径或中径画起。

课后练习7-3到7-8的习题221)(t d n L +=π（a ） （b ） （c ） （d ）圆柱螺旋压缩弹簧的画法返回21。
