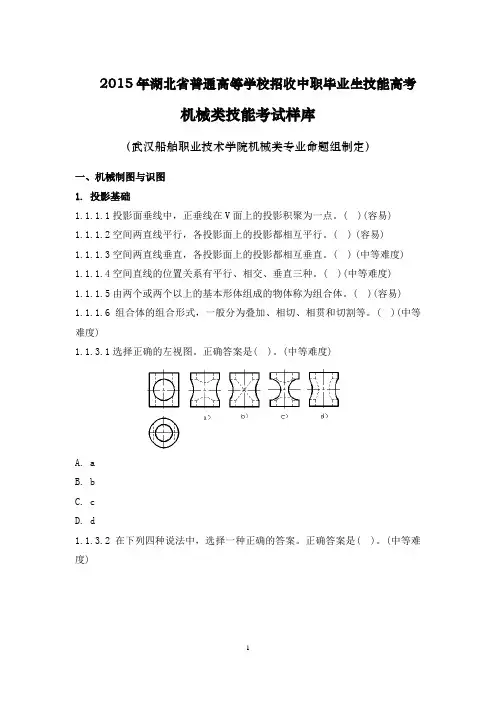

2015年湖北省普通高等学校招收中职毕业生技能高考机械类技能考试样库（武汉船舶职业技术学院机械类专业命题组制定）一、机械制图与识图1. 投影基础1.1.1.1投影面垂线中，正垂线在V面上的投影积聚为一点。

( )(容易)1.1.1.2空间两直线平行，各投影面上的投影都相互平行。

( ) (容易)1.1.1.3空间两直线垂直，各投影面上的投影都相互垂直。

( ) (中等难度) 1.1.1.4空间直线的位置关系有平行、相交、垂直三种。

( )(中等难度)1.1.1.5由两个或两个以上的基本形体组成的物体称为组合体。

( )(容易) 1.1.1.6组合体的组合形式，一般分为叠加、相切、相贯和切割等。

( )(中等难度)1.1.3.1选择正确的左视图。

正确答案是( )。

(中等难度)A. aB. bC. cD. d1.1.3.2在下列四种说法中，选择一种正确的答案。

正确答案是( )。

(中等难度)A. A上B下，C右D 左B. A左B右，C上 D 下C. A前B后，C左D右D. A左B右，C后D前1.1.3.3选择正确的俯视图。

正确答案是（）。

(中等难度)A. aB. bC. cD. d1.1.3.4选择正确的左视图。

正确答案是（）。

(中等难度)A. aB. bC. cD. d1.1.3.5在下列四种说法中，选择一种正确的答案。

正确答案是（）。

(较难)A. A上B下，C前D后B. A前B后，C上D下C. A后B前，C下D上D. A左B右，C上D下1.1.3.6选择正确的左视图。

（） (中等难度)A. aB. bC. cD. d1.1.3.7选择正确的左视图。

（）(中等难度)A. aB. bC. cD. d1.1.3.8在下列四种说法中，选择一种正确的答案。

（）(较难)A. A上B下，C前D后B. A下B上，C左 D右C. A前C后，B上D下D. A前B下，C右D左1.1.3.9绘制正等轴测图，三个轴测轴的夹角为（）。

(容易)A. 90°B. 120°C. 135°D. 60°1.1.3.10已知带有圆孔的球体的四组投影，正确的一组是（）。

机械制图标准件及常用件引言在机械设计中，标准件及常用件是非常重要的组成部分。

它们具有标准化、通用化的特点，可以大大提高机械设计的效率和精度。

本文将介绍机械制图中常用的标准件及其使用方法。

紧固件螺栓螺栓是一种常见的紧固件，在机械制图中经常使用。

它由螺纹杆与螺母组成，用于将两个或多个零件连接在一起。

螺栓的螺纹分为常规螺纹和精密螺纹两种，根据设计需求选择适当的螺纹规格。

在制图中，螺栓的表示方法为“螺纹规格-螺栓长度”。

螺母是与螺栓配套使用的紧固件，用于将螺栓固定在连接零件的另一侧。

常见的螺母有六角螺母、圆螺母、方螺母等类型。

在制图中，螺母的表示方法为“螺纹规格-螺母类型”。

垫圈垫圈是一种常用的紧固件，用于增加接触面积、分散连接件的压力，并起到防松、松动的作用。

常见的垫圈有平垫圈、弹簧垫圈等。

在制图中，垫圈的表示方法为“外径-内径-垫圈厚度”。

轴承轴承是机械制图中常用的标准件，用于支撑旋转或移动的零件，减少摩擦和磨损。

常见的轴承有滚动轴承和滑动轴承两种类型。

在制图中，轴承的表示方法为“轴承型号-内径-外径-轴承宽度”。

键键是一种常用的联接件，用于将轴和轴套、轮毂等联接在一起，传递转矩和承受剪切力。

常见的键有平键、半圆键等。

在制图中，键的表示方法为“键宽-键高-键长”。

制动器制动器是一种常用的联接件，用于控制机械设备的运动和停止。

常见的制动器有制动器、离合器等。

在制图中，制动器的表示方法为“制动器型号-制动器规格”。

铆钉铆钉是一种常用的联接件，用于将两个或多个零件固定在一起。

常见的铆钉有实心铆钉、空心铆钉等。

在制图中，铆钉的表示方法为“铆钉直径-铆钉长度”。

导向件用于在机械装配中保持工件的位置和方向。

常见的导向件有定位销、滑轨等。

在制图中，导向件的表示方法为“导向件类型-导向件尺寸”。

总结标准件及常用件在机械制图中扮演着重要的角色，可以提高设计效率和精度。

本文介绍了机械制图中常用的标准件及其使用方法，包括紧固件、轴承、联接件和导向件等。

标准件和常用件③在剖视图中，相邻两被连接件的剖面线方向应相反，必要时也可以相同，但要相互错开或间隔不等。

在同一张图纸上，同一零件的剖面线在各个剖视图中方向应相同，间隔应相等。

2）螺栓连接螺栓连接适用于连接两个不太厚的零件。

螺栓穿过两被连接件上的通孔，加上垫圈，拧紧螺母，就将两个零件连接在一起了。

为了作图方便，一般采用简化方法画图，采用简化画法画图时，其六角头螺栓头部和六角螺母上的截交线可省略不画。

l≥δ1+δ2+h+m+aδ1、δ2——被连接件的厚度（已知条件）；h——平垫圈厚度（根据标记查表）；m——螺母高度（根据标记查表）；a——螺栓末端超出螺母的高度，一般可取a=0.2~0.4d。

螺栓连接简化画法H 0=n t +(n 0-0.5)d弹簧展开长度L 弹簧丝展开后的长度。

2）弹簧的规定画法在平行于弹簧轴线的投影面的视图中，各圈的轮廓线画成直线。

螺旋弹簧均可画成右旋，但左旋弹簧不论画成左旋或右旋，一律要注出旋向“左”字。

压缩弹簧在两端有并紧磨平时，不论支承圈数多少或末端并紧情况如何，均按支承圈数2.5圈的形式画出。

有效圈数在四圈以上的螺旋弹簧，中间部分可以省略。

中间部分省略后，充许适当缩短图形长度。

3）弹簧在装配图中的画法在装配图中，弹簧的画法要注意以下几点：螺旋弹簧被剖切时，充许只画簧丝剖面。

当簧丝直径小于或等于2mm 时，其剖面可涂黑表示。

当簧丝直径小于或等于2mm 时，充许采用示意画法。

弹簧被挡住的结构一般不画，其可见部分应从弹簧的外径或中径画起。

课后练习7-3到7-8的习题221)(t d n L +=π（a ） （b ） （c ） （d ）圆柱螺旋压缩弹簧的画法返回21。

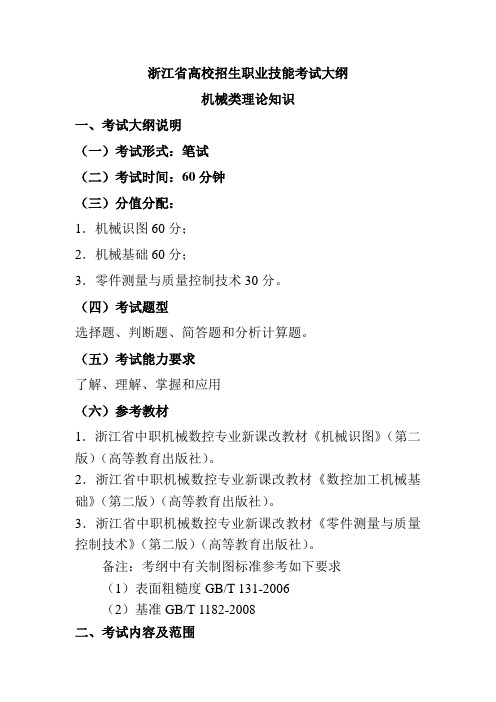

浙江省高校招生职业技能考试大纲机械类理论知识一、考试大纲说明（一）考试形式：笔试（二）考试时间：60分钟（三）分值分配：1．机械识图60分；2．机械基础60分；3．零件测量与质量控制技术30分。

（四）考试题型选择题、判断题、简答题和分析计算题。

（五）考试能力要求了解、理解、掌握和应用（六）参考教材1．浙江省中职机械数控专业新课改教材《机械识图》（第二版）（高等教育出版社）。

2．浙江省中职机械数控专业新课改教材《数控加工机械基础》（第二版）（高等教育出版社）。

3．浙江省中职机械数控专业新课改教材《零件测量与质量控制技术》（第二版）（高等教育出版社）。

备注：考纲中有关制图标准参考如下要求（1）表面粗糙度GB/T 131-2006（2）基准GB/T 1182-2008二、考试内容及范围【机械识图】（一）制图基本知识与基本技能1．掌握国家标准《机械制图》中有关图幅、比例、字体、图线、尺寸标注等基本规定。

2．理解简单平面图形的分析方法和作图步骤。

（二）投影基础1．了解投影法的种类和特点，理解点、线、面的正投影法，掌握三视图的投影规律，掌握基本几何体的三视图及尺寸标注。

2．了解截交线和相贯线的概念及性质，掌握简单形体的截交线与相贯线的画法。

3．理解正等轴测图和斜二轴测图的画法，会绘制简单形体的正等轴测图。

4．理解组合体尺寸标注的基本要求、尺寸基准和尺寸种类，掌握组合体的投影作图和识读方法，会标注简单组合体的尺寸，会补画视图和线条。

（三）图样的基本表示法1．掌握图样的基本表示法。

2．掌握剖视图、断面图的画法和标注。

3．了解图样的其他表示法。

（四）常用件和标准件的特殊表示法1．了解常用件和标准件的有关规定。

2．了解螺纹、键、齿轮的画法规定及标记。

（五）零件图和装配图1．掌握零件图的识读方法及表面粗糙度、尺寸公差与配合、几何公差及其他技术要求的识读方法。

2．会识读中等复杂程度的零件图。

3．了解装配图的识读方法。

【机械基础】（一）常用金属材料1．了解碳钢的力学性能及指标。

机械类技能考试样库（武汉船舶职业技术学院机械类专业命题组制定）一、机械制图与识图1. 制图基本知识判断题国家制图标准规定，图纸大小可以随意确定。

（╳）机械图样中采用粗细两种图线宽度，它们的比例关系为2：1。

（∨）比例是指图样中图形与其实物相应要素的线性尺寸之比，绘图时应优先采用原值比例。

（∨）在图样中，不论采用何种比例绘图，标注尺寸时，均按机件的实际尺寸大小标出。

∨图纸中标注的比例，2：1是缩小比例。

（╳）A0图纸的幅面为841mm×1189mm。

( ∨）斜度在图样上通常以1：n的形式标注，并在前面加上斜度符号，如∠1:5。

（∨）图样中书写汉字的字体，应为仿宋体。

（╳）丁字尺与三角板随意配合，便可画出65度的倾斜线。

（╳）视图中，可见的轮廓线用虚线绘制。

（╳）选择题下列符号中表示国家标准的是（ C ）。

（A） JB （B） YB （C） GB （D） CB可见轮廓线采用（ A ）来绘制。

（A）粗实线（B）细虚线（C）细实线（D）细点划线轴中心线或对称中心线采用（ D ）来绘制。

（A）粗实线（B）细虚线（C）细实线（D）细点划线尺寸线采用（ C ）来绘制。

（A）粗实线（B）细虚线（C）细实线（D）细点划线下列比例当中表示放大比例的是（ B ）。

（A）1：1 （B）2：1 （C）1：2 （D）1：3图样中的尺寸以（ A ）为单位时，可以不必标注计量单位的符号。

（A）mm （B）cm （C）dm （D）m已知点A（15，15，20），点B在点A左5，前10，下5，则B点的坐标是（ D ）。

（A）（10，5，15）（B）（10，25，15）（C）（20，5，15）（D）（20，25，15）已知点A（0，10，20），点A在三视图中的（ B ）投影面上。

（A正立）（B）侧立（C）水平根据CD直线的三面投影视图，判断其直线类型。

C（A）铅垂线（B）正垂线（C）侧垂线（D）任意线根据平面ABC的三面投影，判断其平面类型。

第6章常用机件及结构要素的特殊表示法教学导航第三讲6.3 键及其联接的表示法6.4 齿轮表示法（GB/T 4459.2—2003）习题集6-14至6-16第四讲6.4 滚动轴承表示法（GB/T 4459.7—1998）6.5 弹簧表示法（GB/T 4459.4—2003）习题集6-17至6-20课堂教学6-1标准件是指结构和尺寸都符合国家标准规定的零件或部件，如螺栓、螺钉、螺母、滚动轴承和普通圆柱螺旋压缩弹簧等都是标准件（含标准零件和标准部件，轴承属标准部件）。

常用机件是指机械产品中经常出现的零件或部件，如结构和尺寸都已经标准化的标准件和部分结构要素已经标准化的机件（如齿轮和花键等）。

这些常用机件中大都含有多次重复出现的、已经标准化的结构要素（如螺纹、轮齿和键齿等），绘图时若按第5章中基本表示法的规定，画出其真实投影，则十分烦琐，为此，国家标准规定了这些机件及其结构要素的特殊表示法。

6.1螺纹表示法（GB/T 4459.1—1995）6.1.1 螺纹的基本要素螺纹的基本要素包括牙型、大径、小径、中径、螺距、导程、线数和旋向等。

（1）牙型在通过螺纹轴线的剖面上，螺纹的轮廓形状称为螺纹牙型。

相邻两牙侧面间的夹角称为牙型角。

常用的标准螺纹的牙型角及特征代号见表6-1。

表6-1 常用标准螺纹牙型种类特征代号牙型放大图说明紧固螺纹普通螺纹粗牙和细牙M常用的连接螺纹，一般连接多用粗牙。

在相同的大径下，细牙螺纹的螺距较粗牙小，切深较浅，多用于薄壁或紧密连接的零件管螺纹55°螺纹密封管螺纹R1R cR2R p包括圆锥内螺纹（R c）与圆锥外螺纹（R2）、圆柱内螺纹（R p）与圆锥外螺纹（R1）两种旋合方式。

必要时，允许在螺纹副中添加密封物，以保证连接的紧密性。

适用于管子、管接头、旋塞、阀门等55°非螺纹密封管螺纹G螺纹本身不具有密封性，若要求连接后具有密封性，可压紧被连接件螺纹副外的密封面，也可在密封面间添加密封物。

第五章 标准件(结构)与常用件的表达方法§5-1 螺纹的基本知识及其表达方法螺纹是零件上常见的结构，主要用于连接。

如管路上面的管接头、手表后盖的安装、眼镜架、腿的固定、机械设备的固定、连接等，从大型机械设备到小型设备都广泛地采用了螺纹结构。

螺纹结构的另一种应用是传动和调整机构，如螺纹千斤顶，通过丝杠的转动，达到提升重物的目的。

又如机床上的丝杠和刀架之间的传动，也属于螺纹传动，丝杠轴向固定，刀架可以移动，不能转动（相当于螺母），通过丝杠的转动，达到刀架移动的目的；在调整机构中，螺纹的应用就更加广泛，如照相机的焦距调整机构，健身设备的拉杆张紧机构等。

由于螺纹在设备中的广泛采用，为了设计、加工的方便，国家标准规定了螺纹的结构、画法等。

一、 螺纹的基本概念螺纹的结构和尺寸是由牙型（截面形状）、大径（最大尺寸）、小径（最小尺寸）、螺距（相邻两个牙之间的距离）、线数（螺旋线的条数）、旋向（左旋或右旋）来决定的。

1、螺纹牙型（GB/T 192 — 2003）在通过螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。

它是由牙顶、牙底和牙侧面来构成的，并形成一定的牙型角。

由于螺纹结构是常用的结构，因此标准中规定了各种常见螺纹图5-1 三角形螺纹、梯形螺纹、矩形螺纹（a ） （b ）的牙型角及牙型的表示方法。

符合标准的螺纹我们称为标准螺纹，不符合标准的螺纹称为非标准螺纹。

在工程设计中一般应采用标准螺纹。

牙型为等边三角形的螺纹，称为普通螺纹，常用于连接。

如图5-1a左端的螺纹，普通螺纹的牙型角为60°，截面为正三角形。

普通螺纹根据螺距的大小分为粗牙普通螺纹和细牙普通螺纹，对于给定的螺纹大径，粗牙螺纹只有一种,而细牙螺纹可有一种或若干种，如大径为10的螺纹，粗牙螺距为1.5，对应的细牙螺距分别为：1.25、1、0.75、0.5，粗牙螺纹一般用于连接，细牙螺纹一般用于调节机构，根据需要选择合理的螺距。

普通螺纹的牙型代号用M表示。

机械制图与识图常用件和标准件的特殊表示法出题人：田耀政时间：2015-1-13 1．选择正确的螺纹画法。

正确答案是( )。

(中等难度)2．普通螺纹的螺纹尺寸应标注在（）。

(容易)A. 大径上B. 小径上C. 中径上D. 螺距上3．选择正确的螺纹画法。

正确答案是（）。

(容易)4．普通螺纹的公称直径是指（）。

(容易)A. 螺纹大径B. 螺纹小径C. 螺纹中径D. 平均直径5.如图所示，左视图正确的是（）。

(中等难度)6.如图4所示，选择正确的齿轮连接画法。

（）(中等难度)7．选择正确的螺纹联接画法。

（）(容易)8．选择正确的螺纹联接图。

（）(中等难度)9．螺纹的公称直径指的是（）。

(容易)A. 管子的孔径B. 螺纹的大径C. 螺纹中径D. 螺纹小径10.绘制外螺纹时，螺纹的小径用（）线绘制，螺纹的大径用（）线绘制。

①细实②粗实③细点划。

正确答案（）(容易)A. ③①B. ②①C. ①②D. ①③11.在圆柱或圆锥外表面上形成的螺纹称（），在其内孔表面上所形成的螺纹称（）。

①内螺纹②外螺纹。

正确答案是（）。

(中等难度)A. ①②B. ②①C. ①①D. ②②12. M20×1.5表示是（）螺纹，其中1.5表示（）。

①普通粗牙②普通细牙③公称直径④螺距正确答案是（）(中等难度)A. ①③B. ①④C. ②③D. ②④13.螺纹标注M10-6H中，M表示( )，6H表示（）。

①螺纹精度②螺纹公称尺寸③普通螺纹。

正确答案是（）(容易)A. ①②B. ②①C. ①③D. ③①钳工一. 操作基础出题人：田耀政时间：2015-1-13一．判断题1．当游标卡尺两量爪贴合时，尺身和游标的零线要对齐。

（）(容易)2．台虎钳夹持工件时，可套上长管子扳紧手柄，以增加夹紧力。

（）(容易) 3．钻头主切削刃上的后角，外缘处最大愈近中心则愈小。

（）(容易)4．游标卡尺尺身和游标上的刻线间距都是1㎜。

（）(容易)5．塞尺是用来检验工件厚度的。
