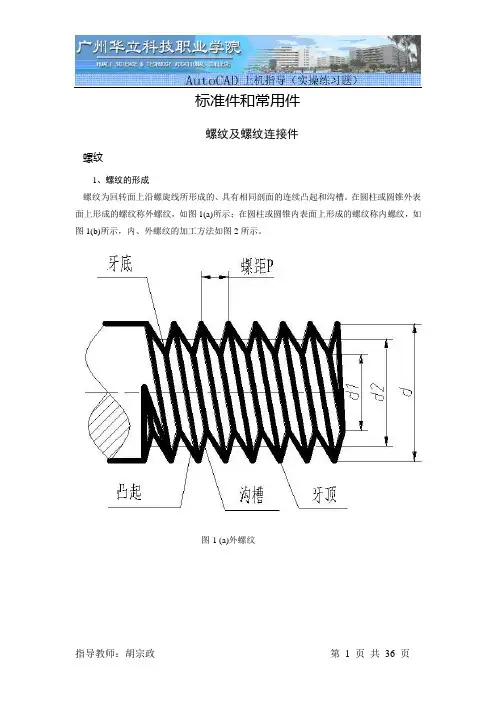

标准件和常用件螺纹及螺纹连接件螺纹1、螺纹的形成螺纹为回转面上沿螺旋线所形成的、具有相同剖面的连续凸起和沟槽。
在圆柱或圆锥外表面上形成的螺纹称外螺纹，如图1(a)所示；在圆柱或圆锥内表面上形成的螺纹称内螺纹，如图1(b)所示，内、外螺纹的加工方法如图2所示。
图-1 (a)外螺纹图-1（b）内螺纹2、螺纹的要素（1）牙型在通过螺纹轴线的剖面上，螺纹的齿廓形状称为牙型。
相邻两牙侧面间的夹角称为牙型角。
图1所示的是三角形螺纹，常用的还有矩形、梯形、锯齿形等牙型。
（2）公称直径代表螺纹尺寸的直径，通常指螺纹大径的基本尺寸。
螺纹大径：与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面或圆锥面直径，用d表示外螺纹大径，用D表示内螺纹的大径。
螺纹小径：与外螺纹牙底或内螺纹牙顶相重合的假想圆柱面或圆锥面直径，用d1表示外螺纹小径，用D1表示内螺纹的小径。
螺纹中径：一个假想的圆柱面或圆锥面直径，在其轴线的剖面内素线上的牙宽和槽宽相等。
用d2表示外螺纹中径，用D2表示内螺纹中径。
（3）线数在同一表面上加工螺纹的螺旋线数目。
有单线和多线之分。
沿一条螺旋线所形成的螺纹称为单线螺纹；沿两条或两条以上、在轴向等距分布的螺旋线所形成的螺纹称为多线螺纹，线数用 n表示。
（4）螺距螺纹相邻两牙在中径线上对应两点间的轴向距离称为螺距，用P表示。
（5）导程同一条螺旋线上相邻两牙在中径线上对应两点间的轴向距离称为导程。
用S表示。
单线螺纹的导程等于螺距即S=P，如图3（a）所示；多线螺纹导程等于线数乘以螺距，即S=n·p，如图3(b)所示。
图3（a）单线螺纹图3（b）多线螺纹（6）旋向螺纹的旋向是指螺旋线在圆柱或圆锥等立体表面上的绕行方向，有右旋和左旋两种，工程上常采用右旋螺纹。
螺纹的旋向可以根据螺纹旋进旋出的方向来判断，按顺时针方向旋入的螺纹称为右旋螺纹，按逆时针方向旋入的螺纹称为左旋螺纹。
也可按图4所示用左、右手的方法来判断。
3、螺纹的分类（1）按标准化程度分类螺纹按其标准化程度可分为标准螺纹、特殊螺纹和非标准螺纹。
标准件和常用件螺纹及螺纹连接件螺纹1、螺纹的形成螺纹为回转面上沿螺旋线所形成的、具有相同剖面的连续凸起和沟槽。
在圆柱或圆锥外表面上形成的螺纹称外螺纹，如图1(a)所示；在圆柱或圆锥内表面上形成的螺纹称内螺纹，如图1(b)所示，内、外螺纹的加工方法如图2所示。
图-1 (a)外螺纹图-1（b）内螺纹2、螺纹的要素（1）牙型在通过螺纹轴线的剖面上，螺纹的齿廓形状称为牙型。
相邻两牙侧面间的夹角称为牙型角。
图1所示的是三角形螺纹，常用的还有矩形、梯形、锯齿形等牙型。
（2）公称直径代表螺纹尺寸的直径，通常指螺纹大径的基本尺寸。
螺纹大径：与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面或圆锥面直径，用d表示外螺纹大径，用D表示内螺纹的大径。
螺纹小径：与外螺纹牙底或内螺纹牙顶相重合的假想圆柱面或圆锥面直径，用d1表示外螺纹小径，用D1表示内螺纹的小径。
螺纹中径：一个假想的圆柱面或圆锥面直径，在其轴线的剖面内素线上的牙宽和槽宽相等。
用d2表示外螺纹中径，用D2表示内螺纹中径。
（3）线数在同一表面上加工螺纹的螺旋线数目。
有单线和多线之分。
沿一条螺旋线所形成的螺纹称为单线螺纹；沿两条或两条以上、在轴向等距分布的螺旋线所形成的螺纹称为多线螺纹，线数用 n表示。
（4）螺距螺纹相邻两牙在中径线上对应两点间的轴向距离称为螺距，用P表示。
（5）导程同一条螺旋线上相邻两牙在中径线上对应两点间的轴向距离称为导程。
用S表示。
单线螺纹的导程等于螺距即S=P，如图3（a）所示；多线螺纹导程等于线数乘以螺距，即S=n·p，如图3(b)所示。
图3（a）单线螺纹图3（b）多线螺纹（6）旋向螺纹的旋向是指螺旋线在圆柱或圆锥等立体表面上的绕行方向，有右旋和左旋两种，工程上常采用右旋螺纹。
螺纹的旋向可以根据螺纹旋进旋出的方向来判断，按顺时针方向旋入的螺纹称为右旋螺纹，按逆时针方向旋入的螺纹称为左旋螺纹。
也可按图4所示用左、右手的方法来判断。
3、螺纹的分类（1）按标准化程度分类螺纹按其标准化程度可分为标准螺纹、特殊螺纹和非标准螺纹。
《CAD标准件和常用件》课件•CAD标准件与常用件概述•CAD标准件详细介绍•CAD常用件详细介绍•CAD标准件与常用件选用原则和方法目录•CAD绘图技巧与规范操作指南•总结回顾与拓展学习资源推荐CAD标准件与常用件概述CAD标准件定义及分类常用件概念及应用范围重要性及在工程设计中的作用重要性CAD标准件和常用件的使用可以大大提高设计效率，减少重复劳动，降低生产成本。
在工程设计中的作用标准件和常用件的应用使得工程设计更加规范化、模块化，有利于实现设计的标准化和系列化，提高产品质量和可靠性。
行业发展趋势与前景展望发展趋势前景展望CAD标准件详细介绍螺栓是一种常见的连接元件，通常由头部和带有螺纹的杆部组成。
根据头部形状、杆部长度和直径、螺纹类型和规格等，螺栓可分为多种类型，如六角头螺栓、沉头螺栓、内六角螺栓等。
螺母螺母是与螺栓配合使用的一种连接元件，具有内螺纹，可旋合在螺栓的螺纹上。
根据形状、尺寸和材质等，螺母也可分为多种类型，如六角螺母、蝶形螺母、锁紧螺母等。
螺栓VS轴承齿轮密封件密封件是一种用于防止流体或气体泄漏的机械元件。
根据形状、材质和用途等，密封件可分为多种类型，如O 型圈、油封、机械密封等。
要点一要点二垫圈垫圈是一种薄板状机械元件，通常用于增加连接件的接触面积或调整连接件的间隙。
根据形状、尺寸和材质等，垫圈也可分为多种类型，如平垫圈、弹簧垫圈、锁紧垫圈等。
密封件、垫圈类标准件其他常见类型标准件销键弹簧CAD常用件详细介绍螺栓与螺栓配合使用，通过螺纹旋合实现紧固作用。
螺母螺钉垫圈01020403置于螺栓或螺母下，增加接触面积，减小压力分布。
连接两个物体的常用紧固件，具有不同的头部设计和螺纹规格。
一种带有螺纹的紧固件，通常用于连接较薄的物体。
销钉用于定位和连接两个或多个物体的圆柱形零件。
键用于传递扭矩和定位的机械零件，常用于轴和轮毂之间的连接。
联轴器用于连接两个轴，传递运动和扭矩，同时具有一定的补偿能力。
