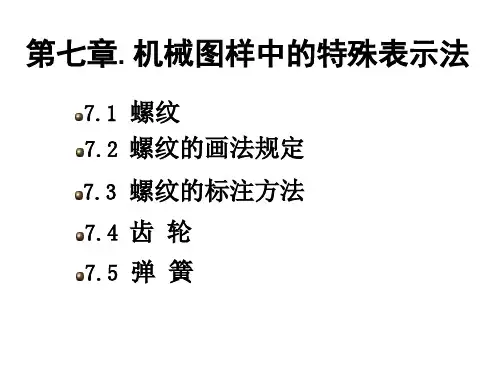

【机械制图】第七章 常用零件的特殊表示法
- 格式:pptx
- 大小:11.09 MB
- 文档页数:6
7、下列缩写词中表示均布的意思的是( C )A.SR B. EQS C.C8、角度尺寸在标注时,文字一律( A )书写A.水平 B.垂直 C.倾斜9、标题栏一般位于图纸的( A )1、五、检查下图尺寸注法的错误,将正确的标注方法标注在右边图中。
1、答案《机械制图》课程试题库第二章正投影作图基础一般位置平面。
13、与一个投影面平行的平面,一定与其它两个投影面垂直,这种平面称为投影面的平行面,具体可分为正平面、水平面、侧平面。
14、与正面平行的平面,与其它两个投影面垂直这样的平面称为正平面。
它的正投影反映实形。
二、选择题1、下列投影法中不属于平行投影法的是( A )A、中心投影法B、正投影法C、斜投影法2、当一条直线平行于投影面时,在该投影面上反映( A )A、实形性B、类似性C、积聚性3、当一条直线垂直于投影面时,在该投影面上反映( C )A、实形性B、类似性C、积聚性4、在三视图中,主视图反映物体的( B )A、长和宽B、长和高C、宽和高5、主视图与俯视图( A )A、长对正B、高平齐C、宽相等6、主视图与左视图( B )A、长对正B、高平齐C、宽相等*7、为了将物体的外部形状表达清楚,一般采用( A )个视图来表达。
A、三B、四C、五*8、三视图是采用( B )得到的A、中心投影法B、正投影法C、斜投影法★9、当一个面平行于一个投影面时,必( B )于另外两个投影面A、平行B、垂直C、倾斜★10、当一条线垂直于一个投影面时,必( A )于另外两个投影面A、平行B、垂直C、倾斜三、判断题1、水平线的正面投影与X轴平行,水平投影反映线段的真实长度。
(√)2、正平面的正面投影积聚为直线。
( × )3、铅垂面的水平投影积聚成平行X轴的直线段。
(√)4、正投影的基本特性是实形性,积聚性和类似性。
(√)5、中心投影法是投射线互相平行的。
( × )6、水平线的水平投影反映真实长度。
(√)7、水平面的水平投影积聚为直线。
第五章组合体视图◆知识结构框架叠加类相贴组合体的组合形式与外表连接关系:1、组合形式切割类 2、外表连接关系相切综合类相交棱柱截交线平面体截交线截交线棱锥截交线圆柱截交线形体外表交线曲面体截交线圆锥截交线圆球截交线 D≠d时的相贯线相贯线两圆柱垂直相交时的相贯线组合体 D=d时的相贯线叠加类组合体的投影画法组合体的投影画法切割类组合体的投影画法尺寸标注的根本要求组合体的尺寸注法尺寸基准与尺寸分类尺寸布置要求形体分析法识读组合体视图: 1、根本方法 2、读图步骤 3、补视图和补缺线线面分析法DOC.◆知识要点1、组合体的概念:由两个或两个以上的根本几何体构成的物体称为组合体。
2、组合体的组合形式:叠加型、切割型、综合型;外表连接形式:相贴、相切、相交。
3、截交线:由平面截切几何体所形成的外表交线。
求截交线的实质就是求截平面与立体外表一系列公有点的集合。
4、相贯线:两个几何体互相贯穿所形成的外表交线。
求相贯线的实质就是求两立体外表一系列公有点的集合。
求截交线和相贯线的作图步骤如下:⑴分析形体的外表性质,根据根本形体的投影,求出外表交线的特殊点,以确定外表交线的X围。
⑵选择适当的辅助平面,在特殊点之间的适当位置求出一定数目的一般点。
⑶根据外表交线在根本形体上的位置判断可见性。
⑷根据可见性的判断结果,依次光滑连接各点的同面投影,即得外表交线的投影。
5、组合体视图的画法:首选主视图。
用形体分析法画组合体视图就是将比拟复杂的组合体分解为假设干个简单的根本几何体,按其相互位置画出每个根本几何体的视图,将这些视图组合起来,即可得到整个组合体的视图。
6、形体分析法标注组合体尺寸就是将组合体分解为假设干个根本几何体后,逐个标出其定形尺寸与定位尺寸,然后标出组合体的总体尺寸。
通常容易遗漏的是定位尺寸,因此在标注和检查尺寸时应特别注意〔要求:正确、完整、清晰〕。
7、形体分析法看组合体视图就是通过形体分析法将组合体分解为假设干个根本几何体,分别想象出它们的形状,从而想象出整体形状。
机械制图-零件常用的表达方法
在机械制图中,准确地表达零件的形状和尺寸非常重要。
为了实现
这个目标,机械工程师们使用了一系列常用的表达方法。
本文将介绍
一些常见的表达方法,以帮助读者更好地理解机械制图中零件的表达
方式。
1. 正交投影
正交投影是机械制图中最基本的表达方法之一。
它使用垂直于投影
面的投影线将物体的各个面投影到平面上。
常见的正交投影有三个视图:主视图、左视图和顶视图。
主视图显示物体的正面,左视图显示
物体的左侧,顶视图显示物体的上方。
在正交投影中,我们使用不同的线条类型和标记来表示不同的特征。
例如,实线用来表示物体的轮廓线,虚线用来表示物体的隐藏轮廓线,
圆点线用来表示物体的投影线。
此外,我们还可以使用箭头标记来表示额外的尺寸信息。
2. 剖视图
剖视图是一种将物体切割开来显示内部结构的表达方法。
它可以帮助人们更好地理解复杂零件的内部构造。
剖视图通常通过在相应的截面上用切割线来实现。
切割线由符号。
标准件和常用件③在剖视图中,相邻两被连接件的剖面线方向应相反,必要时也可以相同,但要相互错开或间隔不等。
在同一张图纸上,同一零件的剖面线在各个剖视图中方向应相同,间隔应相等。
2)螺栓连接螺栓连接适用于连接两个不太厚的零件。
螺栓穿过两被连接件上的通孔,加上垫圈,拧紧螺母,就将两个零件连接在一起了。
为了作图方便,一般采用简化方法画图,采用简化画法画图时,其六角头螺栓头部和六角螺母上的截交线可省略不画。
l≥δ1+δ2+h+m+aδ1、δ2——被连接件的厚度(已知条件);h——平垫圈厚度(根据标记查表);m——螺母高度(根据标记查表);a——螺栓末端超出螺母的高度,一般可取a=0.2~0.4d。
螺栓连接简化画法H 0=n t +(n 0-0.5)d弹簧展开长度L 弹簧丝展开后的长度。
2)弹簧的规定画法在平行于弹簧轴线的投影面的视图中,各圈的轮廓线画成直线。
螺旋弹簧均可画成右旋,但左旋弹簧不论画成左旋或右旋,一律要注出旋向“左”字。
压缩弹簧在两端有并紧磨平时,不论支承圈数多少或末端并紧情况如何,均按支承圈数2.5圈的形式画出。
有效圈数在四圈以上的螺旋弹簧,中间部分可以省略。
中间部分省略后,充许适当缩短图形长度。
3)弹簧在装配图中的画法在装配图中,弹簧的画法要注意以下几点:螺旋弹簧被剖切时,充许只画簧丝剖面。
当簧丝直径小于或等于2mm 时,其剖面可涂黑表示。
当簧丝直径小于或等于2mm 时,充许采用示意画法。
弹簧被挡住的结构一般不画,其可见部分应从弹簧的外径或中径画起。
课后练习7-3到7-8的习题221)(t d n L +=π(a ) (b ) (c ) (d )圆柱螺旋压缩弹簧的画法返回21。

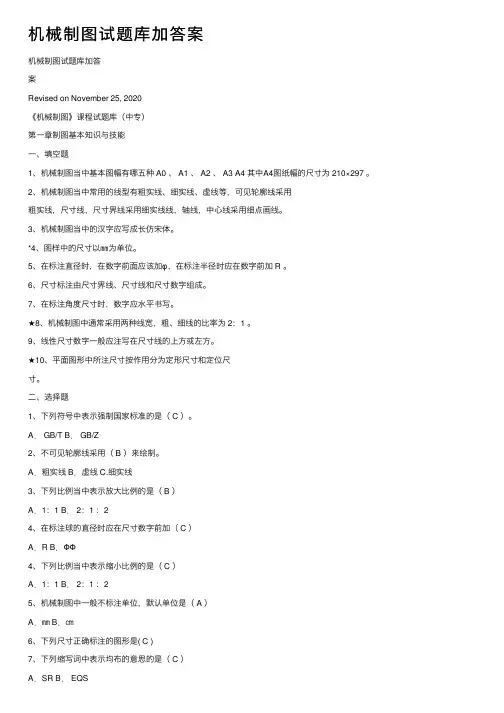

机械制图试题库加答案机械制图试题库加答案Revised on November 25, 2020《机械制图》课程试题库(中专)第⼀章制图基本知识与技能⼀、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺⼨为 210×297 。
2、机械制图当中常⽤的线型有粗实线、细实线、虚线等,可见轮廓线采⽤粗实线,尺⼨线,尺⼨界线采⽤细实线线,轴线,中⼼线采⽤细点画线。
3、机械制图当中的汉字应写成长仿宋体。
*4、图样中的尺⼨以㎜为单位。
5、在标注直径时,在数字前⾯应该加φ,在标注半径时应在数字前加 R 。
6、尺⼨标注由尺⼨界线、尺⼨线和尺⼨数字组成。
7、在标注⾓度尺⼨时,数字应⽔平书写。
★8、机械制图中通常采⽤两种线宽,粗、细线的⽐率为 2:1 。
9、线性尺⼨数字⼀般应注写在尺⼨线的上⽅或左⽅。
★10、平⾯图形中所注尺⼨按作⽤分为定形尺⼨和定位尺⼨。
⼆、选择题1、下列符号中表⽰强制国家标准的是( C )。
A. GB/T B. GB/Z2、不可见轮廓线采⽤( B )来绘制。
A.粗实线 B.虚线 C.细实线3、下列⽐例当中表⽰放⼤⽐例的是( B )A.1:1 B. 2:1 :24、在标注球的直径时应在尺⼨数字前加( C )A.R B.ΦΦ4、下列⽐例当中表⽰缩⼩⽐例的是( C )A.1:1 B. 2:1 :25、机械制图中⼀般不标注单位,默认单位是( A )A.㎜ B.㎝6、下列尺⼨正确标注的图形是( C )7、下列缩写词中表⽰均布的意思的是( C )A.SR B. EQS8、⾓度尺⼨在标注时,⽂字⼀律( A )书写A.⽔平 B.垂直 C.倾斜9、标题栏⼀般位于图纸的( A )A.右下⾓ B.左下⾓ C.右上⾓《机械制图》课程试题库第⼆章正投影作图基础⼀、填空题1、⼯程上常采⽤的投影法是中⼼投影法和平⾏投影法法,其中平⾏投影法按投射线与投影⾯是否垂直⼜分为正投影法和斜投影法。
《机械制图》课程试题库第一章制图基本知识与技能一、填空题2、机械制图当中常用的线型有粗实线、细实线、虚线等,可见轮廓线采用粗实线,尺寸线,尺寸界线采用细实线线,轴线,中心线采用细点画线。
5、在标注直径时,在数字前面应该加φ,在标注半径时应在数字前加 R 。
6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。
10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。
二、选择题2、不可见轮廓线采用( B )来绘制。
A.粗实线 B.虚线 C.细实线3、下列比例当中表示放大比例的是( B )A.1:1 B. 2:1 C.1:24、在标注球的直径时应在尺寸数字前加( C )A.R B.Φ C.SΦ4、下列比例当中表示缩小比例的是( C )A.1:1 B. 2:1 C.1:25、机械制图中一般不标注单位,默认单位是( A )A.㎜ B.㎝ C.m6、下列尺寸正确标注的图形是( C )9、标题栏一般位于图纸的( A )A.右下角 B.左下角 C.右上角三、判断题1、比例是指图样与实物相应要素的线性尺寸之比。
( × )2、2:1是缩小比例。
( × )3、绘制机械图样时,尽量采用1:1的比例( √ )4、使用圆规画图时,应尽量使钢针和铅笔芯垂直于纸面。
( √ )5、丁字尺与三角板随意配合,便可画出65度的倾斜线。
( × )6、国家制图标准规定,可见的轮廓线用虚线绘制。
( × )7制图标准规定,图样中标注的尺寸数值为工件的最后完成尺寸。
(√ )《机械制图》课程试题库第二章正投影作图基础一、填空题1、工程上常采用的投影法是中心投影法和平行投影法法,其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法。
3、主视图所在的投影面称为正立投影面,简称正面,用字母 V 表示,俯视图所在的投影面称为水平投影面,简称水平面,用字母 H 表示。
左视图所在的投影面称为侧立投影面简称侧面,用字母 W 表示。

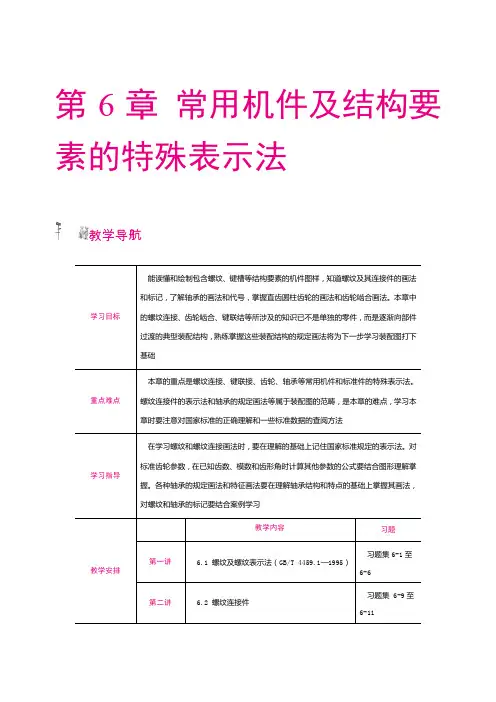

第6章常用机件及结构要素的特殊表示法教学导航第三讲6.3 键及其联接的表示法6.4 齿轮表示法(GB/T 4459.2—2003)习题集6-14至6-16第四讲6.4 滚动轴承表示法(GB/T 4459.7—1998)6.5 弹簧表示法(GB/T 4459.4—2003)习题集6-17至6-20课堂教学6-1标准件是指结构和尺寸都符合国家标准规定的零件或部件,如螺栓、螺钉、螺母、滚动轴承和普通圆柱螺旋压缩弹簧等都是标准件(含标准零件和标准部件,轴承属标准部件)。
常用机件是指机械产品中经常出现的零件或部件,如结构和尺寸都已经标准化的标准件和部分结构要素已经标准化的机件(如齿轮和花键等)。
这些常用机件中大都含有多次重复出现的、已经标准化的结构要素(如螺纹、轮齿和键齿等),绘图时若按第5章中基本表示法的规定,画出其真实投影,则十分烦琐,为此,国家标准规定了这些机件及其结构要素的特殊表示法。
6.1螺纹表示法(GB/T 4459.1—1995)6.1.1 螺纹的基本要素螺纹的基本要素包括牙型、大径、小径、中径、螺距、导程、线数和旋向等。
(1)牙型在通过螺纹轴线的剖面上,螺纹的轮廓形状称为螺纹牙型。
相邻两牙侧面间的夹角称为牙型角。
常用的标准螺纹的牙型角及特征代号见表6-1。
表6-1 常用标准螺纹牙型种类特征代号牙型放大图说明紧固螺纹普通螺纹粗牙和细牙M常用的连接螺纹,一般连接多用粗牙。
在相同的大径下,细牙螺纹的螺距较粗牙小,切深较浅,多用于薄壁或紧密连接的零件管螺纹55°螺纹密封管螺纹R1R cR2R p包括圆锥内螺纹(R c)与圆锥外螺纹(R2)、圆柱内螺纹(R p)与圆锥外螺纹(R1)两种旋合方式。
必要时,允许在螺纹副中添加密封物,以保证连接的紧密性。
适用于管子、管接头、旋塞、阀门等55°非螺纹密封管螺纹G螺纹本身不具有密封性,若要求连接后具有密封性,可压紧被连接件螺纹副外的密封面,也可在密封面间添加密封物。
机械制图标准件与常用件画法1. 引言机械制图是机械工程师必备的基础技能之一,它以图形的形式将设计方案转化为能够被制造、加工、组装的实际工程图纸。
在机械制图中,标准件和常用件是经常使用的元件,掌握它们的画法对于准确、规范地表达设计意图至关重要。
2. 标准件画法标准件是按照国家或行业标准规定的具有通用性的零部件。
常见的标准件包括螺栓、螺母、垫圈、销等。
下面将介绍这些标准件的画法。
2.1 螺栓和螺母螺栓和螺母一般用来连接两个或多个零部件,使其固定在一起。
螺栓在制图中一般用实线表示,螺母则用虚线表示。
螺栓的表示方法由螺纹的直径、长度和材料规定,螺母的表示方法则由螺纹的直径和材料规定。
例如,一个M10×1.5的螺栓可以用以下的形式表示:M10×1.5 L30 45#钢表示螺栓直径为10mm,螺距为1.5mm,长度为30mm,材料为45#钢。
2.2 垫圈垫圈一般用于增加紧固件与零部件之间的压力分布面积,起到防止局部面受损的作用。
在制图中,垫圈用圆形表示,通常在螺栓或螺母的下方标注尺寸。
例如,一个内径为10mm、外径为20mm的垫圈可以用以下的形式表示:φ20×φ10×2表示垫圈的外径为20mm,内径为10mm,厚度为2mm。
2.3 销销一般用来连接或定位零部件,常见的有平销和弹簧销。
在制图中,平销用实线表示,弹簧销用虚线表示。
例如,一根直径为5mm、长度为20mm的平销可以用以下的形式表示:φ5×20表示平销的直径为5mm,长度为20mm。
3. 常用件画法常用件是根据设计需要而选用的不同材料制成的零部件。
这些部件在机械设计中经常使用,例如齿轮、轴承、橡胶制品等。
3.1 齿轮齿轮用于传递动力和转动运动,根据齿数的不同可以分为直齿轮、斜齿轮、锥齿轮等。
在制图中,齿轮可以用直径、齿数、模数等参数来标注。
例如,一个模数为2、直径为40mm的20齿直齿轮可以用以下的形式表示:20Z M=2 D=40表示齿数为20,模数为2,直径为40mm。
