机械制图 常用件的特殊表示法

标准件和常用件③在剖视图中，相邻两被连接件的剖面线方向应相反，必要时也可以相同，但要相互错开或间隔不等。

在同一张图纸上，同一零件的剖面线在各个剖视图中方向应相同，间隔应相等。

2）螺栓连接螺栓连接适用于连接两个不太厚的零件。

螺栓穿过两被连接件上的通孔，加上垫圈，拧紧螺母，就将两个零件连接在一起了。

为了作图方便，一般采用简化方法画图，采用简化画法画图时，其六角头螺栓头部和六角螺母上的截交线可省略不画。

l≥δ1+δ2+h+m+aδ1、δ2——被连接件的厚度（已知条件）；h——平垫圈厚度（根据标记查表）；m——螺母高度（根据标记查表）；a——螺栓末端超出螺母的高度，一般可取a=0.2~0.4d。

螺栓连接简化画法H 0=n t +(n 0-0.5)d弹簧展开长度L 弹簧丝展开后的长度。

2）弹簧的规定画法在平行于弹簧轴线的投影面的视图中，各圈的轮廓线画成直线。

螺旋弹簧均可画成右旋，但左旋弹簧不论画成左旋或右旋，一律要注出旋向“左”字。

压缩弹簧在两端有并紧磨平时，不论支承圈数多少或末端并紧情况如何，均按支承圈数2.5圈的形式画出。

有效圈数在四圈以上的螺旋弹簧，中间部分可以省略。

中间部分省略后，充许适当缩短图形长度。

3）弹簧在装配图中的画法在装配图中，弹簧的画法要注意以下几点：螺旋弹簧被剖切时，充许只画簧丝剖面。

当簧丝直径小于或等于2mm 时，其剖面可涂黑表示。

当簧丝直径小于或等于2mm 时，充许采用示意画法。

弹簧被挡住的结构一般不画，其可见部分应从弹簧的外径或中径画起。

课后练习7-3到7-8的习题221)(t d n L +=π（a ） （b ） （c ） （d ）圆柱螺旋压缩弹簧的画法返回21。

1.工程常用的投影法分为两类(中心投影法)和(平行投影法)，其中正投影法属于(平行投影法)。

2.在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做(视图)。

3.在图纸上必须用(粗实线)画出图框，标题栏一般应位于图纸的(右下)方位。

4.图样中，机件的可见轮廓线用(粗实线)画出，不可见轮廓线用(虚线)画出，尺寸线和尺寸界限用(细实线)画出，对称中心线和轴线用(细点划线)画出。

5.比例是(图形)与(实物)相应要素的线性尺寸比，在画图时应尽量采用(原值)的比例，须要时也可采用放大或缩小的比例，其中1：2为(缩小)比例，2：1为(放大)比例。

无论采用哪种比例，图样上标注的应是机件的(实际)尺寸。

6.机件的真实大小以图样上所标注的尺寸数值为依据与(比例)及(视图大小)无关。

7.标注尺寸的三要素(尺寸数字)、(尺寸线)和(尺寸界线)。

8.尺寸标注中的符号：R表示(半径)，Φ表示(直径)。

9.标注水平尺寸时，尺寸数字的字头方向应(向上)；标注垂直尺寸时，尺寸数字的字头方向应(向左)。

角度的尺寸数字一律按(水平)位置书写。

当任何图线穿过尺寸数字时都必须(断开)。

10.平面图形中的线段有(已知线段) 、(中间线段)和(连接线段)三种。

11.绘图板是用来固定(图纸)，丁字尺是用来画(水平线)。

12.在机械制图中选用规定的线型，虚线是用于(不可见轮廓)线，中心线、对称线就用(细点划)线。

13.标注圆的直径尺寸时，应在数字前加注符号(Φ)，标注球的直径符号为(SΦ)。

14.图样上的尺寸，由(尺寸线)、( 尺寸界线)、尺寸数字和尺寸起止符号组成。

15.图样上的书写的汉字采用(长仿宋)体，其字的宽度应为高度的。

16.三视图的投影规律(长对正，高平齐，宽相等)。

17.读简单零件图的步骤(抓住特征分部分)、(旋转归位想形状)、(综合起来想整体)。

18.图纸的幅面分为(基本)幅面和(加长)幅面两类，基本幅面按尺寸大小可分为(5)种，其代号分别为( A0、A1、A2、A3、A4)。

第四章机件常用的表达方法§4-1 视图一、基本视图及其配置基本投影图：机件向基本投影面投影所得的视图，称为基本投影图，其包括右视图、左视图、前视图、后视图、俯视图和仰视图。

向视图：向视图是可以自由配置的视图二、斜视图和局部视图1. 斜视图：机件向不平行于任何基本投影面的平面投射所得的视图称为斜视图。

画斜视图时应注意：（1）必须在视图上方标出视图的名称“某向”，在相应的视图附近用箭头指明投影方向；（2）斜视图一般按投影关系配置，必要时也可以配置在其它适当位置；（3）在不至引起误解时，允许将视图旋转，并标注“×向旋转”；（4）当已画出需要表达的某一倾斜结构的真实视图后，则通常就用波浪线断开，不画其它视图中已表达清楚的部分。

2、局部视图向基本投影面投影画局部视图时应当注意：a.在一般情况下，应于局部视图的上方标注视图的名称“×向”，并在相应的视图附近用箭头指明投影方向，标注同样的字母；当局部视图按投影关系配置，中间又没有其它图形分开时，可省略标注；b. 局部视图的断裂边界通常用波浪线表示；c. 当局部视图所表示的局部结构是完整的，且外轮廓线又成为封闭时，波浪线可省略不画，如下图中的B向局部视图。

用波浪线作为断裂线时，波浪线不应超过断了机件的轮廓线，应画在机件的实体上，不可画在机件的中空处，如下图中，正误对比说明了波浪线的画法。

正确错误三、旋转视图如下图中摇杆所示，当机件的某一部分倾斜于投影面时，假象将机件的倾斜部分旋转得到与某一选定的基本投影面平行，再向该投影面投影，所得的视图称为旋转视图，旋转视图不需加任何标注。

§4-2 剖视图一、剖视图的基本概念和基本画法为了清楚的表达机件的内部形状，在机械制图中常采用剖视，即假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射，所得到的图形称为剖视图。

现在以下图为例，说明画剖视图的步骤：1．确定剖切面位置，图中选取平行于正面的对称面为剖切面；2．画剖视图如上图；3．画剖面符号如图，当图形中的主要轮廓线与水平成45度时，该图形的剖面线应画成与水平方向成30°或60°的平行线，其倾斜的方向仍与其它图形的剖面线一致；4．画剖切符号、投影方向，并标注字母和剖视图的名称。

.机械制图试题第A部分填空、选择、判断题一．制图基础知识1．图纸的幅面分为基本幅面和加长幅面幅面两类，基本幅面按尺寸大小可分为五种，其代号分别为A0A1A2A3A4。

2、图纸是工厂组织生产、制造零件和装配机器的依据。

3、左视图从左往右进行投影，在侧立投影面（W面）上所得到的视图，在第一角投影法上左视图在主视图的右侧。

4．比例是指图中图距与其物距之比。

图样上标注的尺寸应是机件的最后完工尺寸，与所采用的比例无关。

5．常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物尺寸是图纸尺寸的2倍，属于缩小比例；比例2：1是指图纸尺寸是实物尺寸的2倍，属于放大比例。

6．作图时应尽量采用缩小比例，需要时也可采用原值或放大的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的实际尺寸。

7．图样中书写的汉字应用长仿宋体体书写。

字号指字体的高度，8．常用图线的种类有粗实线、细实线、虚线、点画线、双点画线、波浪线、双折线、粗点画线等八种。

9、凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。

亦称第一象限法。

10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的1/2。

11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。

12．标注尺寸的四要素是尺寸界线、尺寸线、尺寸线终端、和尺寸数字、符号。

13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球直径，t表示厚度，C表示45°倒角。

14．标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开图线。

15．斜度是指高度差对长度的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。

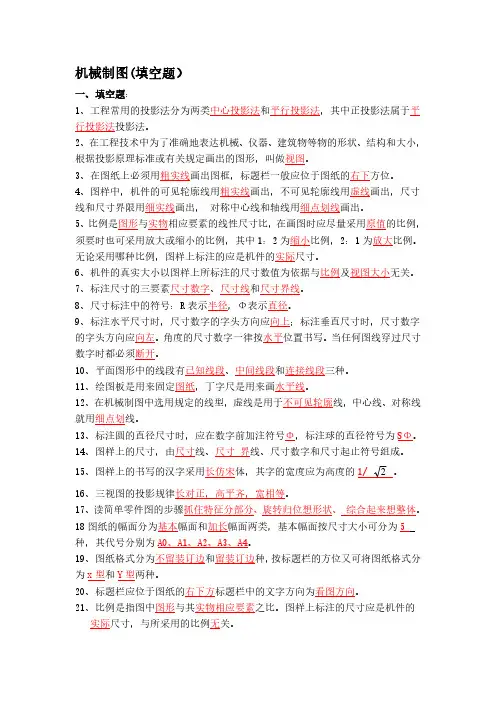

机械制图(填空题）一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。

3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。

4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。

5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。

无论采用哪种比例，图样上标注的应是机件的实际尺寸。

6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。

7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。

8、尺寸标注中的符号：R表示半径，Φ表示直径。

9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

10、平面图形中的线段有已知线段、中间线段和连接线段三种。

11、绘图板是用来固定图纸，丁字尺是用来画水平线。

12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线，中心线、对称线就用细点划线。

13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。

14、图样上的尺寸，由尺寸线、尺寸界线、尺寸数字和尺寸起止符号组成。

15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的1/2。

16、三视图的投影规律长对正，高平齐，宽相等。

17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。

18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为5种，其代号分别为A0、A1、A2、A3、A4。

19、图纸格式分为不留装订边和留装订边种，按标题栏的方位又可将图纸格式分为x型和Y型两种。

第五章组合体视图◆知识结构框架叠加类相贴组合体的组合形式及外表连接关系：1、组合形式切割类2、外表连接关系相切综合类相交棱柱截交线平面体截交线截交线棱锥截交线圆柱截交线形体外表交线曲面体截交线圆锥截交线圆球截交线D≠d时的相贯线相贯线两圆柱垂直相交时的相贯线组合体D=d时的相贯线叠加类组合体的投影画法组合体的投影画法切割类组合体的投影画法尺寸标注的根本要求组合体的尺寸注法尺寸基准及尺寸分类尺寸布置要求形体分析法识读组合体视图：1、根本方法2、读图步骤3、补视图和补缺线线面分析法◆知识要点1、组合体的概念：由两个或两个以上的根本几何体构成的物体称为组合体。

2、组合体的组合形式：叠加型、切割型、综合型；外表连接形式：相贴、相切、相交。

3、截交线：由平面截切几何体所形成的外表交线。

求截交线的实质就是求截平面与立体外表一系列公有点的集合。

4、相贯线：两个几何体互相贯穿所形成的外表交线。

求相贯线的实质就是求两立体外表一系列公有点的集合。

求截交线和相贯线的作图步骤如下：⑴分析形体的外表性质，根据根本形体的投影，求出外表交线的特殊点，以确定外表交线的范围。

⑵选择适当的辅助平面，在特殊点之间的适当位置求出一定数目的一般点。

⑶根据外表交线在根本形体上的位置判断可见性。

⑷根据可见性的判断结果，依次光滑连接各点的同面投影，即得外表交线的投影。

5、组合体视图的画法：首选主视图。

用形体分析法画组合体视图就是将比较复杂的组合体分解为假设干个简单的根本几何体，按其相互位置画出每个根本几何体的视图，将这些视图组合起来，即可得到整个组合体的视图。

6、形体分析法标注组合体尺寸就是将组合体分解为假设干个根本几何体后，逐个标出其定形尺寸及定位尺寸，然后标出组合体的总体尺寸。

通常容易遗漏的是定位尺寸，因此在标注和检查尺寸时应特别注意〔要求：正确、完整、清晰〕。

7、形体分析法看组合体视图就是通过形体分析法将组合体分解为假设干个根本几何体，分别想象出它们的形状，从而想象出整体形状。
