2021届一轮高考物理基础练习：静电场及答案一轮：静电场一、选择题1、如图所示，在某一区域有水平向右的匀强电场，在竖直平面内有初速度为v0的带电微粒，恰能沿图示虚线由A向B做直线运动。
不计空气阻力，则( )A.微粒做匀加速直线运动B.微粒做匀减速直线运动C.微粒电势能减少D.微粒带正电2、a和b是点电荷电场中的两点，如图所示，a点电场强度E a与ab连线夹角为60°，b点电场强度E b与ab连线夹角为30°，则关于此电场，下列分析中正确的是()A．这是一个正点电荷产生的电场，E a∶E b＝1∶ 3B．这是一个正点电荷产生的电场，E a∶E b＝3∶1C．这是一个负点电荷产生的电场，E a∶E b＝3∶1D．这是一个负点电荷产生的电场，E a∶E b＝3∶13、(多选)静电场在x轴上的场强E随x的变化关系如图所示，x轴正向为场强正方向，带正电的点电荷沿x轴正方向运动，则点电荷()A．在x2和x4处电势能相等B．由x1运动到x3的过程中电势能增大C．由x1运动到x4的过程中电场力先增大后减小D．由x1运动到x4的过程中电场力先减小后增大4、如图所示的装置，可以探究影响平行板电容器电容的因素，关于下列操作及出现的现象的描述正确的是()A．电容器与电源保持连接，左移电容器左极板，则静电计指针偏转角增大B．电容器充电后与电源断开，上移电容器左极板，则静电计指针偏转角增大C．电容器充电后与电源断开，在电容器两极板间插入玻璃板，则静电计指针偏转角增大D．电容器充电后与电源断开，在电容器两极板间插入金属板，则静电计指针偏转角增大5、如图所示，三个固定的带电小球a、b和c，相互间的距离分别为ab＝5 cm，bc＝3 cm，ca＝4 cm。
小球c所受库仑力的合力的方向平行于a、b的连线．设小球a、b所带电荷量的比值的绝对值为k，则()A．a、b的电荷同号，k＝169B．a、b的电荷异号，k＝169C．a、b的电荷同号，k＝6427D．a、b的电荷异号，k＝64276、如图所示，真空中两等量异种点电荷Q1、Q2固定在x轴上，其中Q1带正电．三角形acd为等腰三角形，cd边与x轴垂直且与x轴相交于b点，则下列说法正确的是()A．a点电势高于b点电势B．a点场强小于b点场强C．将电子从a点移动到c点，电场力做正功D．将电子从d点移动到b点，电势能不变*7、(双选)已知均匀带电球体在其外部产生的电场与一个位于球心的、电荷量相等的点电荷产生的电场相同，而均匀带电球壳在其内部任意一点形成的电场强度为零。
单元八 静电场 考点1. 物质的电结构、电荷守恒(Ⅰ)；2.静电现象的解释(Ⅰ)；3.点电荷(Ⅰ)；4.库仑定律(Ⅱ)；5.静电场(Ⅰ)；6.电场强度、点电荷的场强(Ⅱ)；7.电场线(Ⅰ)；8.电势能、电势(Ⅰ)；9.电势差(Ⅱ)；10.匀强电场中电势差与电场强度的关系(Ⅱ)；11.带电粒子在匀强电场中的运动(Ⅱ)；12.示波管(Ⅰ)；13.常见电容器(Ⅰ)；14.电容器的电压、电荷量和电容的关系(Ⅰ)知识点 1.电场强度的叠加与计算； 2.电场线和等势面、电容器的应用；3.电场中的图象问题；4.电势能、电势、电场力做功；5.带电粒子在匀强电场中的运动一、选择题(本题共12小题，每小题4分，共48分。
在每小题给出的四个选项中，第1～7题只有一项符合题目要求，第8～12题有多项符合题目要求。
全部选对的得4分，选对但不全的得2分，有选错的得0分)1．(2019·甘肃天水高三上学期期末联考)在静电场中，关于场强和电势的说法正确的是( )A ．电场强度大的地方电势一定高B ．电势为零的地方场强也一定为零C ．场强为零的地方电势也一定为零D ．场强大小相同的点电势不一定相同答案 D解析 沿着电场线的方向电势逐渐降低，电场线密的地方电场强度大，电场线疏的地方电场强度小。
电势高的地方电场强度不一定大，电场强度大的地方电势也不一定高，A 错误；电势零点是人为选取的，则电势为零的地方场强不一定为零，场强为零的地方电势也不一定为零，B 、C 错误；在匀强电场中，场强处处相等，但沿着电场线的方向电势逐渐降低，所以场强大小相同的点电势不一定相同，D 正确。
2．(2019·衡水中学高三第三次联考)如图所示，MN 是点电荷电场中的一条直线，a 、b是直线上两点，已知直线上a 点的场强最大，大小为E ，b 点场强大小为12E ，已知a 、b 间的距离为L ，静电力常量为k ，则场源电荷的电荷量为( )A.2EL 2k B.EL 2k C.2EL 2k D.EL 22k 答案 B解析 因a 点的场强最大，可知a 点离场源电荷最近，即a 点与场源电荷连线与直线MN垂直，设场源电荷在距离a 点x 的位置，则E ＝k Q x 2，b 点场强为12E ＝k Q x 2＋L2，联立解得x ＝L ，则Q ＝EL 2k，B 正确。
2021届高考物理三轮强化：静电场1.电场线的形状可以用实验来模拟，把头发屑悬浮在蓖麻油里，加上电 场，头发屑就按照电场的方向排列起来，如图所示。
关于此实验，下列说法正确的是（）A.a 图是模拟两等量同种电荷的电场线B.b 图一定是模拟两等量正电荷的电场线C.a 图中的A 、B 应接髙压起电装置的两极D.b 图中的A 、B 应接高压起电装置的两极2.真空中两个完全相同、带等量同种电荷的金属小球A 和B(可视为点电荷），分别固定在两处，它们之间的静电力为F 。
用一个不带电的同样金属球C 先后与A 、B 球接触，然后移开球C ，此 时A 、B 球间的静电力为( ) A.8F B.4F C.38F D.2F 3.A 、B 在某个点电荷电场中的一根电场线上,在A 点处放入一个静止的自由负电荷,它将沿电场线由静止向B 点运动,下列判断正确的是( )A.电场线由B 指向A ,该电荷做加速运动,加速度越来越小B.电场线由B 指向A ,该电荷做加速运动,其加速度大小的变化由题设条件不能确定C.电场线由A 指向B ,该电荷做匀加速运动D.电场线由B 指向A ,该电荷做加速运动,加速度越来越大4.如恩所示A 、B 是两个带异种电荷的小球，其质量分别为1m 2m ，所带电荷量分别为1q +和2q -，A 用绝缘细线1L 悬挂于O 点，A 、B 间用绝缘细线2L 相连。
整个装置处于水平向左的匀强电场中，平衡时1L 向左偏离竖直方向，2L 向右偏离竖直方向，则可以判定（ ）A.12m m =B.12m m >C.12q q >D.12q q <5.春节假期，某同学用易得的材料制作了一个简易的验电器，如图所示。
简易的验电器带有正电，它的金属箔片张开某一角度，用另一个有绝缘手柄的导体靠近验电器的金属丝，发现验电器的金属箔片的张角减小，关于导体的带电金属箱片情况，下列说法正确的是（ ）A.只可能带负电B.只可能带正电C.可能带负电或不带电D.以上说法都不正确6.两金属球球心相距r ，r 略大于两球半径之和，现让其分別带上异种电荷+Q 和-q ,则两带电球之间的相互作用力F 的大小应满足(k 为静电常量)（ ）A. 2Qq F kr = B. 2QqF k r>C. 2Qq F kr < D.r 越小，F 越接近于2Qq kr7.三个相同的金属小球1、2、3分别置于绝缘支架上,各球之间的距离远大于小球的直径。
2021届高考物理：静电场专题（含答案）一、选择题1、如图所示，在均匀带正电的无穷大薄平板右侧距离3l处有一个带电量为+q 的小球，在小球到平板垂线上距平板为2l的P处，场强恰好为零。
已知无穷大平板产生的电场的电场线自正电荷发出终止于无穷远处，静电力常量为k，则P 点关于薄平板对称的M点的场强大小是 ( )A. B. C. D.2、如图所示，两根长度相等的绝缘细线的上端都系在同一水平天花板上，另一端分别连着质量均为m的两个带电小球P、Q，两小球静止时，两细线与天花板间的夹角均为θ＝30°，重力加速度为g。
以下说法中正确的是()A．细线对小球的拉力大小为233mgB．两小球间的静电力大小为33mgC．剪断左侧细线的瞬间，P球的加速度大小为2gD．当两球间的静电力瞬间消失时，Q球的加速度大小为3g3、如图所示，带电的平行板电容器和静电计用导线相连，()A．若仅使上极板上移一段距离，则电容器的电容增大B．若仅向两极板间插入云母介质，则板极间电场强度减小C．若静电计指针张角增大，可能仅是因为两极板正对面积增大D．若静电计指针张角减小，可能仅是因为两极板间距变大4、电场中某三条等势线如图中实线a、b、c所示。
一电子仅在电场力作用下沿直线从P运动到Q，已知电势φa>φb>φc，这一过程电子运动的v-t图象可能是下图中的()A B C D5、（双选）如图所示，在竖直放置的平行金属板A、B之间加有恒定电压U，A、B两板的中央留有小孔O1、O2，在B板的右侧有平行于极板的匀强电场E，电场范围足够大，感光板MN垂直于电场方向固定放置。
第一次从小孔O1处由静止释放一个质子，第二次从小孔O1处由静止释放一个α粒子，关于这两个粒子的运动，下列判断正确的是()A．质子和α粒子在O2处的速度大小之比为1∶2B．质子和α粒子在整个过程中运动的时间相等C．质子和α粒子打到感光板上时的动能之比为1∶2D．质子和α粒子打到感光板上的位置相同6、如图所示，空间有一正三棱锥P-ABC，D点是BC边上的中点，O点是底面ABC的中心，现在顶点P点固定一正的点电荷，则下列说法正确的是()A．ABC三点的电场强度相同B．底面ABC为等势面C ．将一正的试探电荷从B 点沿直线BC 经过D 点移到C 点，静电力对该试探电荷先做负功后做正功D ．若B 、C 、D 三点的电势为φB 、φC 、φD ，则有φB －φD ＝φD －φC7、如图所示，半径相同的两个金属小球A 、B 带有电荷量大小相等的电荷，相隔一定的距离，两球之间的距离远大于小球的直径，两球之间的相互吸引力大小为F 。

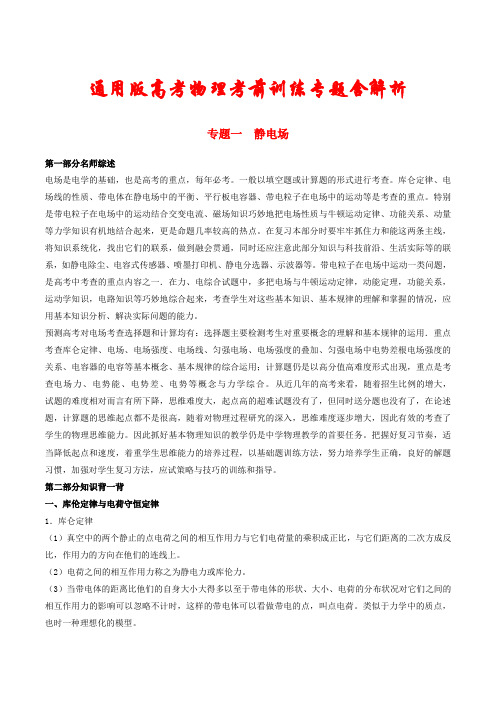

通用版高考物理考前训练专题含解析专题一静电场第一部分名师综述电场是电学的基础，也是高考的重点，每年必考。
一般以填空题或计算题的形式进行考查。
库仑定律、电场线的性质、带电体在静电场中的平衡、平行板电容器、带电粒子在电场中的运动等是考查的重点。
特别是带电粒子在电场中的运动结合交变电流、磁场知识巧妙地把电场性质与牛顿运动定律、功能关系、动量等力学知识有机地结合起来，更是命题几率较高的热点。
在复习本部分时要牢牢抓住力和能这两条主线，将知识系统化，找出它们的联系，做到融会贯通，同时还应注意此部分知识与科技前沿、生活实际等的联系，如静电除尘、电容式传感器、喷墨打印机、静电分选器、示波器等。
带电粒子在电场中运动一类问题，是高考中考查的重点内容之一．在力、电综合试题中，多把电场与牛顿运动定律，动能定理，功能关系，运动学知识，电路知识等巧妙地综合起来，考查学生对这些基本知识、基本规律的理解和掌握的情况，应用基本知识分析、解决实际问题的能力。
预测高考对电场考查选择题和计算均有：选择题主要检测考生对重要概念的理解和基本规律的运用．重点考查库仑定律、电场、电场强度、电场线、匀强电场、电场强度的叠加、匀强电场中电势差根电场强度的关系、电容器的电容等基本概念、基本规律的综合运用；计算题仍是以高分值高难度形式出现，重点是考查电场力、电势能、电势差、电势等概念与力学综合。
从近几年的高考来看，随着招生比例的增大，试题的难度相对而言有所下降，思维难度大，起点高的超难试题没有了，但同时送分题也没有了，在论述题，计算题的思维起点都不是很高，随着对物理过程研究的深入，思维难度逐步增大，因此有效的考查了学生的物理思维能力。
因此抓好基本物理知识的教学仍是中学物理教学的首要任务。
把握好复习节奏，适当降低起点和速度，着重学生思维能力的培养过程，以基础题训练方法，努力培养学生正确，良好的解题习惯，加强对学生复习方法，应试策略与技巧的训练和指导。
第二部分知识背一背一、库伦定律与电荷守恒定律1．库仑定律（1）真空中的两个静止的点电荷之间的相互作用力与它们电荷量的乘积成正比，与它们距离的二次方成反比，作用力的方向在他们的连线上。
考点8 静电场一、选择题1.(2021·江苏高考)静电现象在自然界中普遍存在,我国早在西汉末年已有对静电现象的记载,《春秋纬·考异邮》中有“玳瑁吸”之说,但下列不属于静电现象的是( )A.梳过头发的塑料梳子吸起纸屑B.带电小球移至不带电金属球周围,二者彼此吸引C.小线圈接近通电线圈进程中,小线圈中产生电流D.从干燥的地毯上走过,手碰着金属把手时有被电击的感觉【解析】选C。
小线圈接近通电线圈进程中,小线圈中产生感应电流,是电磁感应现象,不是静电现象,所以C项正确。
2.(2021·江苏高考)一带正电的小球向右水平抛入范围足够大的匀强电场,电场方向水平向左。
不计空气阻力,则小球( )A.做直线运动B.做曲线运动C.速度先减小后增大D.速率先增大后减小【解析】选B、C。
由题意知,小球受重力、电场力作用,合外力的方向与初速度的方向夹角为钝角,故小球做曲线运动,所以A项错误,B项正确;在运动的进程中合外力先做负功后做正功,所以C项正确,D项错误。
【误区警示】易轻忽重力致使判断错误。
考虑重力后不能巧妙地利用类比将粒子运动视为类斜抛运动,不会判断。
3.(2021·江苏高考)两个相同的负电荷和一个正电荷周围的电场线散布如图所示。
c是两负电荷连线的中点,d点在正电荷的正上方,c、d到正电荷的距离相等,则( )点的电场强度比b点的大点的电势比b点的高点的电场强度比d 点的大 点的电势比d 点的低【解析】选A 、C 、D 。
从图中看到,a 点的电场线比b 点的电场线密,所以a 点的电场强度比b 点的大,A 项正确;两个负电荷在c 点的合场强为0,正电荷在c 点有场强,方向竖直向下,两个负电荷在d 点产生的场强叠加后方向竖直向下,正电荷在d 点产生的场强方向竖直向上,因为正电荷到c 、d 距离相等,所以,叠加后的合场强肯定是c 点大,C 项正确;沿电场线的方向电势降低,所以a 点的电势比b 点的低,B 项错误;从以上分析看到正电荷到c 点的合场壮大于到d 点的合场强,所以相同的距离场壮大的,电势差更大,因此c 点的电势比d 点的低,D 项正确。
高考物理新电磁学知识点之静电场图文解析(1)一、选择题1．如图所示，实线为不知方向的三条电场线，从电场中M 点以相同速度垂直于电场线方向飞出a b 、两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示。
则（ ）A ．a 一定带正电，b 一定带负电B ．a 的速度将减小，b 的速度将增加C ．a 的加速度将减小，b 的加速度将增加D ．两个粒子的动能，一个增加一个减小2．静电场方向平行于x 轴，将一电荷量为q -的带电粒子在x d =处由静止释放，粒子只在电场力作用下沿x 轴运动，其电势能E P 随x 的变化关系如图所示．若规定x 轴正方向为电场强度E 、加速度a 的正方向，四幅示意图分别表示电势ϕ 随x 的分布、场强E 随x 的分布、粒子的加速度a 随x 的变化关系和粒子的动能E k 随x 的变化关系，其中正确的是A ．B ．C ．D ．3．如图所示，真空中有两个带等量正电荷的Q 1、Q 2固定在水平x 轴上的A 、B 两点。
一质量为m 、电荷量为q 的带电小球恰好静止在A 、B 连线的中垂线上的C 点，由于某种原因，小球带电荷量突然减半。
D 点是C 点关于AB 对称的点，则小球从C 点运动到D 点的过程中，下列说法正确的是( )A ．小球做匀加速直线运动B ．小球受到的电场力可能先减小后增大C ．电场力先做正功后做负功D ．小球的机械能一直不变4．某静电场的一簇等差等势线如图中虚线所示，从A 点射入一带电粒子，粒子仅在电场力作用下运动的轨迹如实线ABC 所示。
已知A 、B 、C 三点中，A 点的电势最低，C 点的电势最高，则下列判断正确的是( )A ．粒子可能带负电B ．粒子在A 点的加速度小于在C 点的加速度C ．粒子在A 点的动能小于在C 点的动能D ．粒子在A 点的电势能小于在C 点的电势能5．如图所示，实线表示某电场中的四个等势面，它们的电势分别为123,,ϕϕϕ和4ϕ，相邻等势面间的电势差相等.一带负电的粒子(重力不计)在该电场中运动的轨迹如虚线所示，a 、b 、c 、d 是其运动轨迹与等势面的四个交点，则可以判断（ ）A ．4ϕ等势面上各点场强处处相同B ．四个等势面的电势关系是1234ϕϕϕϕ<<<C ．粒子从a 运动到d 的过程中静电力直做负功D ．粒子在a 、b 、c 、d 四点的速度大小关系是a b c d v v v v <<=6．如图所示，A 、B 、C 、D 为半球形圆面上的四点，处于同一水平面，AB 与CD 交于球心且相互垂直，E 点为半球的最低点，A 点放置一个电量为+Q 的点电荷，B 点放置一个电量为－Q 的点电荷，则下列说法正确的是（ ）A ．C 、E 两点电场强度不相同B ．C 点电势比E 点电势高C ．沿CE 连线移动一电量为+q 的点电荷，电场力始终不做功D ．将一电量为+q 的点电荷沿圆弧面从C 点经E 点移动到D 点过程中，电场力先做负功，后做正功7．如图所示，将一带电小球A 通过绝缘细线悬挂于O 点，细线不能伸长。
2021年高考物理备考优生百日闯关系列专题08静电场(含解析)资料专题08 静电场第一部分名师综述电场是历年高考试题中的重点之一．查的内容主要集中在两个方面：一是有关对电场本身的认识，即电场、电场强度、电势、电势差、电势能、电场线、等势面；二是电场知识的应用，即带电粒子在匀强电场中的运动、电容器等．电场强度、电势差等基本知识的考查一般以选择题、填空题的形式出现；对于电场中导体和电容器的考查，常以小综合题型出现．带电粒子在电场中运动一类问题，是高考中考查的重点内容之一．其次在力、电综合试题中，多把电场与牛顿运动定律，动能定理，功能关系，运动学知识，电路知识等巧妙地综合起来，考查学生对这些基本知识、基本规律的理解和掌握的情况，应用基本知识分析、解决实际问题的能力。
纵观这类题目，所涉及的情景基本相同（无外乎是带电粒子在电场中平衡、加速或偏转），但命题者往往拟定不同的题设条件，多角度提出问题，多层次考查知识和能力．从近三年的高考分析来看，高考对静电场专题的考查频率很高，所占分值约为全卷的百分之五到百分之十，试题主要集中在电场的力的性质、电场的能的性质以及与其他知识的综合应用。
涉及电场强度、电场线、电场力、电势、电势差、等势面、电势能、平行板电容器的电容、匀强电场、电场力做功电势能的变化，还有带电粒子在电场中的加速和偏转等知识。
重点考查了基本概念的建立、基本规律的内涵与外延、基本规律的适用条件，以及对电场知识跟其他相关知识的区别与联系的理解、鉴别和综合应用。
预计2021年的高考中，本专题仍是命题的热点之一，在上述考查角度的基础上，重点加强以选择题的形式考查静电场的基本知识点，以综合题的形式考查静电场知识和其他相关知识在生产、生活中的应用。
另外高考试题命题的一个新动向，静电的防治和应用，静电场与相关化学知识综合、与相关生物知识综合、与环保等热点问题相联系，在新颖、热门的背景下考查静电场基本知识的应用。
第二部分精选试题1、【2021·株洲市高三教学质量统一检测】（多选）如图，在真空中倾斜平行放置着两块带有等量异号电荷的金属板A、B，一个电荷量q=1.41×10C，质量m=1g的带电小球自A板上的孔P点以水平速度v0=0.1m/s飞入两板之间的电场，经0.02s后未与B板相碰又回到P点，-4g取10m/s2，则：（）A．板间电场强度大小为100V/m B．板间电场强度大小为141V/m C．板与水平方向的夹角θ=30 D．板与水平方向的夹角θ=45°【答案】AD【名师点睛】解决本题的关键能够正确地进行受力分析，根据合力的方向得出电场力的大小和方向．以及能够灵活运用牛顿运动定律及运动学公式解题．2、【2021·长春外国语学校高三上学期期末考试】a、b两个带电小球的质量均为m，所带电荷量分别为＋3q和－q，两球间用绝缘细线连接，a球又用长度相同的绝缘细线悬挂在天花板上，在两球所在的空间有方向向左的匀强电场，电场强度为E，平衡时细线都被拉紧，则平衡时可能位置是：（）【答案】D【解析】a球带正电，受到的电场力水平向左，b带负电，受到的电场力水平向右．以整体为研究对象，整体所受的电场力大小为2qE，方向水平向左，分析受力如图，则上面绳子应向左偏转．设上面绳子与竖直方向的夹角为?，则由平衡条件得tan??研究对象，受力如图．2qEqE，以b球为?2mgmg设ab间的绳子与竖直方向的夹角为?，则由平衡条件得tan??据几何知识可知，b球在悬点的正下方，故D正确．【名师点睛】1、当分析相互作用的两个或两个以上物体整体的受力情况及分析外力对系统的作用时，宜用整体法；而在分析系统内各物体（或一个物体各部分）间的相互作用时常用隔离法．2、整体法和隔离法不是独立的，对一些较复杂问题，通常需要多次选取研究对象，交替使用整体法和隔离法．3、【2021·株洲市高三教学质量统一检测】套有三个带电小球的圆环放在水平面桌面上（不计一切摩擦），小球的电荷量保持不变，整个装置平衡后，三个小球的一种可能位置如图所示。
备战2021新高考物理-基础专题-静电场（一）一、单选题1.请用学过的电学知识判断，下列说法中错误的是（）A.制作汽油桶的材料用金属的比用塑料的好B.空气中湿度大时容易被金属门把手电到C.燃气灶中电子点火器的放电电极做成针尖状是利用了尖端放电现象D.带电作业的工人穿上包含金属丝的织物制成的工作服可以起到静电屏蔽的作用2.下列说法中正确的是()A.在电场中，电场强度大的点，电势必定高B.电荷置于电势越高的点，其所具有的电势能也越大C.电场中电场强度大的地方，沿电场线方向电势降落快D.一带电粒子只受电场力作用在电场中运动时，电势能一定变化3.如图所示，图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点，若带电粒子在运动过程中只受到电场力作用，根据此图可以作出的判断，错误的是（）A.带电粒子所带电荷的正、负B.带电粒子在a、b两点的受力方向C.带电粒子在a、b两点的加速度何处较大D.带电粒子在a、b两点的速度何处较大4.一不计重力的带电粒子q从A点射入一正点电荷Q的电场中，运动轨迹如图所示，则（）A.粒子q做匀变速曲线运动B.粒子q的加速度先变小后变大C.粒子q的电势能先变小后变大D.粒子q的动能一直变大5.关于电场线，下列说法中正确的是（）A.电场线总是从负电荷出发到正电荷终止的一系列曲线B.电场线上各点的切线方向，表示该点电场强度的方向aC.电场中任何两条电场线可以相交D.电场线是客观存在的6.真空中,在A点放置一的点电荷,则距离A点处的B点和处的C点电场强度小之比为（）A.2:1B.1:2C.1:4D.4:17.如图所示的电场线，可判定（）A.该电场一定是匀强电场B.A点的电势一定低于B点电势C.负电荷放在B点的电势能比A点的电势能大D.负电荷放在B点所受电场力方向向右8.经过探究，某同学发现：点电荷和无限大的接地金属平板间的电场（如图甲所示）与等量异种点电荷之间的电场分布（如图乙所示）完全相同．图丙中点电荷q到MN的距离OA为L，AB是以电荷Q为圆心、L为半径的圆上的一条直径，则B点电场强度的大小是（）A. B. C. D.9.在地面上插入一对电极M、N，将两个电极与直流电源相连，大地中形成恒定电流和恒定电场.恒定电场的基本性质与静电场相同，其电场线分布如图所示，P、Q是电场中的两点.下列说法中正确的是（）A.P点场强比Q点场强大B.P点电势比Q点电势高C.电子在P点的电势能比在Q点的电势能大D.电子沿直线从N到M的过程中所受电场力变大10.如图所示，直角三角形ABC中∠B＝30°，点电荷A、B所带电荷量分别为Q A、Q B，测得在C处的某正点电荷所受静电力方向平行于AB向左，则下列说法正确的是()A.A带正电，Q A∠Q B＝1∠8B.A带负电，Q A∠Q B＝1∠8C.A带正电，Q A∠Q B＝1∠4D.A带负电，Q A∠Q B＝1∠4二、多选题11.如图所示，在平行竖直虚线a与b、b与c，c与d之间分别存在着垂直于虚线的匀强电场、平行于虚线的匀强电场、垂直纸面向里的匀强磁场，虚线d处有一荧光屏大量正离子（初速度和重力均忽略不计）从虚线a上的P孔处进入电场，经过三个场区后有一部分打在荧光屏上。
则关于这部分离子（）A.若比荷越大，经过虚线c的位置越低B.若电荷量q越大，离子经过虚线c的速度越大C.若电荷量q越大，离子经过虚线c的动能越大D.若比荷越大，离子打在荧光屏上的位置越高12.如图所示，仅在静电力作用下，一带电粒子沿图中虚线从A运动到B，则（）A.静电力做正功B.动能减少C.粒子带负电D.加速度减小13.如图所示，用两根绝缘细线挂着两个质量相同的不带电的小球A和B，此时，上、下细线受的力分别为T A、T B，如果使A带正电，B带负电，上、下细线受力分别为T A＇，T B＇，则（）A.T A < T A＇B.T B > T B＇C.T A = T A＇D.T B < T B＇14.如图所示，A、B是电场中两点，下列说法正确的是（）A.A点的场强比B点的场强大B.一个正电荷在A点的电势能比B点的电势能大C.一个负电荷从A点移到B点，电场力做正功D.A点的电势比B点的电势高15.关于静电现象的防止与应用，下列说法中正确的是（）A.在自助加油站给汽车加油时，应禁止梳头或穿脱衣服B.高压输电线上方的两条导线与大地相连，可以把高压输电线屏蔽起来，免遭雷击C.处于静电平衡状态的导体上的感应电荷在其内部形成的电场强度为零D.避雷针的作用是通过尖端放电，中和大气中的电荷，降低云层与大地的电势差16.如图所示，有一半径为R的圆，AB是一条直径，该圆处于匀强电场中，电场强度大小为E，方向平行于该圆所在的平面．在圆上A点有一发射器，以相同的动能平行于圆面沿不同方向发射电荷量为+q的粒子，粒子会经过圆周上不同的点，在这些点中，经过C点时粒子的电势能最小，∠α=30°。
不计粒子所受的重力和空气阻力，下列说法正确的是（）A.电场强度的方向垂直AB向上B.电场强度的方向沿OC连线向上C.粒子在A点垂直电场方向发射，若恰能落到C点．则初动能为D.粒子在A点垂直电场方向发射，若恰能落到C点，则初动能为为17.如图所示，从炽热的金属丝漂出的电子（速度可视为零），经加速电场加速后从两极板中间垂直射入偏转电场。
在满足电子能射出偏转电场的条件下，下述四种情况中，一定能使电子的偏转角变大的是（）A.仅增大加速电场的电压B.仅减小偏转电场两极板间的距离C.仅增大偏转电场两极板间的电压D.仅减小偏转电场两极板间的电压18.如图所示，为位于0点的一点电荷电场中的等势线,是连线的中点是连线的中点，AO 和BO垂直。
在D点由静止释放一个带负电的试探电荷，仅在电场力作用下，试探电荷沿DA加速运动。
下列说法正确的是（）A.D点的场强比C点的场强大B.D点的电势比C点的电势高C.带正电的试探电荷从A点沿直线AB移动到B点，电势能先增大后减小D.带负电的试探电荷从B点沿BCD移动到D点，电场力一直做负功19.如图，M，N是在真空中竖直放置的两块平行金属板，板间有匀强电场，质量为m、电荷量为﹣q的带电粒子，以初速度v由小孔进入电场，当M，N间电压为U时，粒子刚好能到达N板，如果要使这个带电粒子能到达M，N两板间距的处返回，则下述措施能满足要求的是（）A.使初速度减为原来的B.使M，N间电压提高到原来的2倍C.使M，N间电压提高到原来的4倍D.使初速度和M，N间电压都减为原来的20.如图为某控制电路，主要由电源（E，r）与定值电阻R1，R2及碳膜电位器（即滑动变阻器）R连接而成，L1，L2是红、绿两指示灯，闭合开关S，当电位器的触头由弧形碳膜的重点顺时针滑向b端时（）A.L1指示灯变亮B.L2指示灯变亮C.电流表示数变大D.电容器C带电量增大三、实验探究题21.如图所示，用静电计探究影响电容器电容大小的因素实验中，在不改变两板的带电量的前提下。
（1）把B板向右移，静电计指针偏角将变________ ；说明板间距离变小，电容器的电容将变________ ；（填“大”或“小”）（2）把B板向下移，静电计指针偏角将变________ ；说明正对面积变小，电容器的电容将变________ ；（填“大”或“小”）（3）把AB板间插入一块电介质，静电计指针偏角将变________ ；说明介电常数变大，电容器的电容将变________ ；（填“大”或“小”）（4）这一探究过程应用的物理学研究方法是________。
四、综合题22.如图所示是一组不知方向的匀强电场的电场线，把1.0×10﹣6C的负电荷从A点沿水平线移到B点，静电力做了2.0×10﹣6J的功．A、B两点间的距离为2cm，问：（1）匀强电场的场强为多大？方向如何？（2）A、B两点间的电势差为多大？23.如图甲所示，光滑的绝缘细杆水平放置，有孔小球套在杆上，整个装置固定于某一电场中．以杆左端为原点，沿杆向右为x轴正方向建立坐标系．沿杆方向电场强度E随位置x的分布如图乙所示，场强为正表示方向水平向右，场强为负表示方向水平向左．图乙中曲线在0≤x≤0.20m和x≥0.4m范围可看作直线．小球质量m=0.02kg，带电量q=+1×10﹣6C．若小球在x2处获得一个v=0.4m/s的向右初速度，最远可以运动到x4处．（1）求杆上x4到x8两点间的电势差大小U；（2）若小球在x6处由静止释放后，开始向左运动，求：（3）若已知小球在x2处以初速度v0向左减速运动，速度减为零后又返回x2处，所用总时间为t0，求小球在x2处以初速度4v0向左运动，再返回到x2处所用的时间．（小球运动过程中始终未脱离杆）你可能不会计算，但小球向左运动过程中受力特点你并不陌生，请展开联想，通过类比分析得出结果．答案一、单选题1.【答案】B【解答】解：A、制作汽油桶的材料用金属的比可以对汽油起到静电屏蔽作用，使汽油更安全．所以A正确；B、空气中干燥时，容易被金属门把手电到，所以B错误；C、因为电荷集中于形状比较尖端的地方，即尖端放电，故燃气灶的电子点火器的放电电极做成钉尖型比球形好，所以C正确．D、电力工人高压带电作业，全身穿戴金属丝网制成的衣、帽、手套、鞋，可以对人体起到静电屏蔽作用，使人安全作业．所以D正确．本题选择错误的，故选：B．【分析】利用静电屏蔽和尖端放电原理进行逐项分析，知道金属才具有静电屏蔽现象．2.【答案】C【解答】A、电场线密处，电场强度大，而电场线方向不确定，故无法判断电势高低，电势就不一定高，A不符合题意；B、正电荷置于电势越高的点，其所具有的电势能也越大，负电荷置于电势越高的点，其所具有的电势能也越小；B不符合题意；C、电场中电场强度大的地方，沿电场线方向电势降落快．C符合题意．D、一带电粒子只受电场力作用在电场中运动时，电势能不一定变化，如电子绕原子核做匀速圆周运动时电势能不会变化，D不符合题意。
故答案为：C【分析】等差等势面密集的地方，电场强度比较大，电场线密集的区域电场强度大，沿电场线方向电势减小，电场力做正功，电势能减小，电场力做负功，电势能增加。
3.【答案】A【解答】AB、由图,粒子的运动轨迹向左弯曲,说明粒子在a、b两点受到的电场力沿电场线向左,因为电场线方向不明,无法确定粒子的电性和产生该电场的点电荷的电性.A符合题意，B不符合题意.C、根据电场线的疏密程度,判断ab两点场强的大小,从而判断ab两点电场力大小,再根据牛顿第二定律得a点加速度的大，C可判断，不符合题意.D、由a到b,电场力做负功,动能减小,B处的速度小,D可判断，不符合题意.故答案为：A【分析】本题考查电场线及带电粒子在电场中做曲线运动的轨迹与受力的关系。
