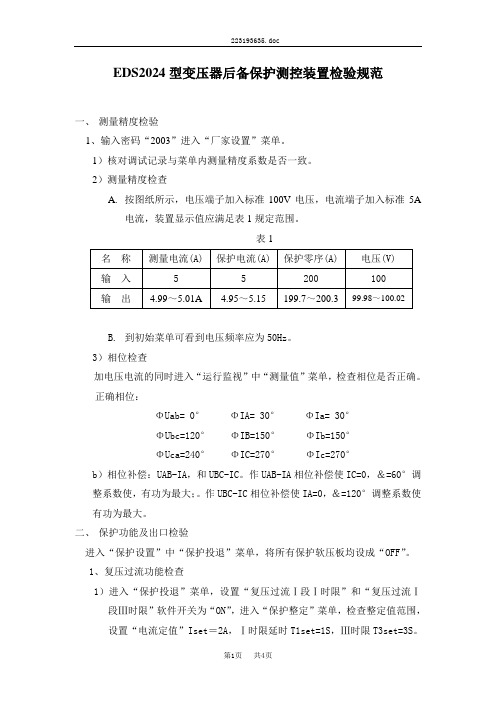

EDS2024型变压器后备保护测控装置检验规范一、测量精度检验1、输入密码“2003”进入“厂家设置”菜单。
1)核对调试记录与菜单内测量精度系数是否一致。
2)测量精度检查A.按图纸所示,电压端子加入标准100V电压,电流端子加入标准5A电流,装置显示值应满足表1规定范围。
表1B.到初始菜单可看到电压频率应为50Hz。
3)相位检查加电压电流的同时进入“运行监视”中“测量值”菜单,检查相位是否正确。
正确相位:ΦUab= 0°ΦIA= 30°ΦIa= 30°ΦUbc=120°ΦIB=150°ΦIb=150°ΦUca=240°ΦIC=270°ΦIc=270°b)相位补偿:UAB-IA,和UBC-IC。
作UAB-IA相位补偿使IC=0,&=60°调整系数使,有功为最大;。
作UBC-IC相位补偿使IA=0,&=120°调整系数使有功为最大。
二、保护功能及出口检验进入“保护设置”中“保护投退”菜单,将所有保护软压板均设成“OFF”。
1、复压过流功能检查1)进入“保护投退”菜单,设置“复压过流Ⅰ段Ⅰ时限”和“复压过流Ⅰ段Ⅲ时限”软件开关为“ON”,进入“保护整定”菜单,检查整定值范围,设置“电流定值”Iset=2A,Ⅰ时限延时T1set=1S,Ⅲ时限T3set=3S。
2)在高压侧保护电流端子加注差动电流3A,保护经1S延时动作,显示“复压过流Ⅰ段Ⅰ时限动作”信号,装置运行灯由绿变红,同时XC3和XC4出口接点(没有接线的不需测)由断开变为闭合。
经3S延时显示“复压过流Ⅰ段Ⅲ时限动作”信号,同时XB13和XB14、XB15和XB16、XC1和XC2三对出口接点(没有接线的不需测)由断开变为闭合。
3)退掉所加保护电流, 保护返回,同时出口也返回。
按信号复归按钮或加正220V电压至背板信号复归开关量XB11,显示的故障信息返回,运行灯由红灯变为绿灯。
DMP324微机变压器后备保护测控装置1 适用范围本微机变压器后备保护测控装置主要适用于110kV及以下电压等级变压器的中性点接地侧后备保护,可集中组屏,也可分散于开关柜。
2 主要功能2.1保护功能①两段三时限复合电压过流保护(带方向、负序电压闭锁、低电压闭锁)②零序过压保护③两段三时限零序过流保护(带方向、零序电压闭锁)④间隙零序过流保护⑤过载启动风冷⑥过载闭锁有载调压⑦过负荷告警⑧CT、PT断线告警以上各种保护均有软件或硬件开关,可分别投入和退出。
2.2测控功能①遥测:装置最多可设置24路遥测通道,保护电流、测量电流、零序电流、零序电压、线电压、频率等测量值和有功功率、无功功率、功率因数、相电压、负序电压等计算量均可作为遥测上送。
一般情况下设置有Ia、Ib、Ic、P、Q、COS Ф、Uab、3Uo、3Io等9路遥测。
②开关量遥信:装置共有17个开关量输入通道,其中开入1~16可以设置为一般遥信、预告信号、事故信号、录波启动、复压开入、接地试拉等功能,一般遥信开入还可设置为保护硬压板。
开入17为信号复归开入,开入14、15可以合成断路器位置遥信(开入18)和控制回路断线告警(开入19)。
一般情况下设置为:一个断路器(双位置遥信,手跳、手合、遥控位置),八个一般遥信,弹簧未储能,压力异常报警,压力异常闭锁③定值遥信:装置最多可设置32路定值遥信④事件遥信:装置最多可设置64路事件遥信⑤遥脉:有功,无功电度各一路,根据设置可以来自电度表脉冲计数也可以发送本装置积分电度⑥遥控:装置最多可设置24路遥控,包括继电器输出遥控一路(遥控一侧的断路器),和定值遥控23路(遥控保护投退)第 1 页DMP324微机变压器后备保护测控装置第 2 页2.3录波功能装置具有故障录波功能,记忆最新5套故障波形,记录故障前5个周波,故障后5个周波,返回前5个周波,返回后3个周波,可在装置上查看、显示故障方向元件采用高压侧电压,并可投退。

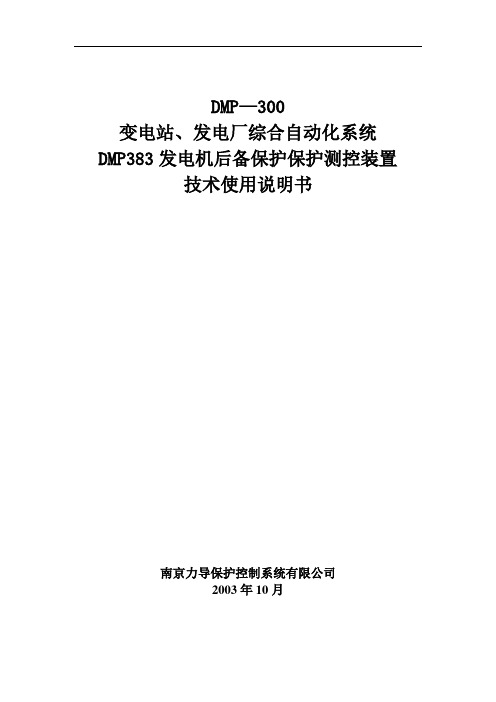

DMP—300变电站、发电厂综合自动化系统DMP383发电机后备保护保护测控装置技术使用说明书南京力导保护控制系统有限公司2003年10月目录1 适用范围 (1)2 主要功能 (1)2.1保护功能 (1)2.2远动功能 (1)2.3录波功能 (1)3 技术指标 (2)3.1额定数据 (2)3.2功率消耗 (2)3.3过载能力 (2)3.4测量误差 (2)3.5温度影响 (2)3.6安全与电磁兼容 (2)3.7绝缘耐压 (3)4 保护逻辑原理 (4)4.1 I段三时限复压过流保护(带电流记忆功能) (4)4.2 II段三时限复压过流保护 (4)4.3失磁保护 (4)4.4定子接地保护 (5)4.5负序过流保护 (6)4.6低电压保护 (6)4.7过电压保护 (7)4.8零序过流保护 (7)4.9 过负荷告警 (7)4.10 CT断线告警 (7)4.11 PT断线告警 (8)5 整定说明 (8)5.1整定清单 (8)5.2整定说明 (9)6 厂家设置 (10)附图1. DMP383发电机后备保护测控装置背板端子图 (12)附图2. DMP383发电机后备保护测控装置原理图 (13)DMP383发电机后备保护测控装置1 适用范围DMP383发电机后备保护装置适用于200MW以下容量的发电机,作为发电机各种故障的后备保护。
2 主要功能2.1保护功能1)两段三时限复合电压过流保护(负序电压闭锁、低电压闭锁、带电流记忆功能)2)PT断线报警3)定子接地保护4)CT断线报警5)失磁保护跳闸(告警)6)负序过流跳闸(告警)7)低电压保护8)过压保护9)零序过流跳闸(告警)10)过负荷告警以上各种保护均有软件开关,可分别投入和退出。
2.2远动功能1)遥测:I A、I B、I C、P、Q、COSФ、Uab、Ua、Ub、Uc、3U o,上送量可根据用户要求选送2)遥信:一个断路器(双位置遥信),七个状态遥信,弹簧未储能,压力异常报警,压力异常闭锁3)遥脉:有功,无功电量4)遥控:遥跳、遥合2.3录波功能装置具有故障录波功能,记忆最新8套故障波形,记录故障前10个周波,故障后10个周波,返回前10个周波,返回后5个周波,可在装置上查看、显示故障波形,进行故障分析,也可上传当地监控或调度。
RT-1020主变后备保护测控装置说明书(符合IEC十四项电磁兼容标准)版本号:Ver1.01北京新能瑞泰电子技术有限公司重要提示感谢您使用北京新能瑞泰电子技术有限责任公司的产品。
为了安全、正确、高效地使用本装置,请您务必注意以下重要提示:1)请仔细阅读本说明书,并按照说明书的规定调整、测试和操作。
如有随机资料,请以随机资料为准。
2)为防止装置损坏,严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
3)请使用合格的测试仪器和设备对装置进行试验和检测。
4)装置B22端子要求可靠接大地。
5)本装置读写保护数据的操作密码是:1000。
6)本装置有四组定值,只有当前组定值投入使用,修改定值时一定要注意是否为正在使用的当前组定值。
7)装置出厂前通道系数已整定好,未经许可请勿随意调整。
8)请正确输入CT、PT变比。
目录1.概述 (1)2.通用技术数据 (2)3.主要功能数据 (4)4.结构原理 (5)5.装置保护及监控功能原理 (6)6.贮存 (10)7.安装 (10)8.操作说明 (13)9.订货须知 (19)附录A:机械安装尺寸图 (20)附录B:状态字说明 (21)附录C:定值整定表 (22)附录D:配置数据说明 (24)附录E:通道系数定义 (25)附录F:RT-1020二次接线图 (26)1概述1.1 用途:RT-1020主变后备保护测控装置适用于35kV及以下电压等级变电站的变压器后备保护,与RT-1010差动保护装置一起完成主变压器间隔层的二次功能。
1.2 功能:1.2.1保护功能a)三段式(或两段两时限,可选)复合电压启动过流保护功能;b)二段式零序电压闭锁零序过流;c)零序电流闭锁零序过压保护;d)过负荷保护功能;e)低电压保护功能;f)低频保护功能;g)电流不平衡保护功能;h)PT断线及绝缘监察功能。
1.2.2装置自检功能a)装置自动检测RAM、ROM、A/D及电源消失等故障;b)自动检测定值、配置、系数等参数。
FBZ-3021变压器后备保护测控装置使用说明书1、比率差动:包括TA断线、差流越限、差流速断、比率差动、增量差动2、中压侧过流:对两圈变、此保护用压板退出3、低压侧过流:对低压侧带分支的变压器,以此保护代替低压侧A 分支过流4、低压侧B分支过流:对低压侧不带分支的变压器,此保护用压板退出注:1、变压器的中、低压侧发生区外故障时,由于后备保护装置直流电源故障而造成保护拒动时有发生,严重地威胁变压器的安全运行和电网的稳定,为了避免这种情况的发生,在本装置中为变压器的中、低压侧各设一段过流保护,其所用电流互感器与差动用电流互感器共用,作为变压器的后备保护,该保护动作后作用于跳变压器各侧断路器。
2、低压侧带分支时,低压侧A、B分支各设一段过流保护,低压侧A 分支过流保护用低压侧过流保护代替。
低压侧不带分支时,低压侧B分支过流保护要用软压板退出。
3、对两圈变,中压侧过流保护可用硬压板和软压板退出。
差动保护本装置中主保护由比率差动、增量差动、差流速断、差流越限告警、TA断线告警组成。
比率差动保护能反映变压器内部相间短路故障、高(中)压侧单相接地短路及匝间层间短路故障,既要考虑励磁涌流和过励磁运行工况,同时也要考虑TA断线、TA饱和、TA暂态特性不一致的情况。
TA断线判据TA断线判据分为两种情况,一种为未引起差动保护启动的TA断线判别,一种为引起差动保护启动的TA断线判别。
当三相电流都大于0.2倍的额定电流时,启动TA断线判别程序,满足下列条件认为TA断线:1、本侧三相电流中至少一相电流不变;2、最大相电流小于1.2倍的额定电流;3、任意一相电流为零。
未引起差动保护启动差动保护的TA断线判别;满足下列条件认为TA断线,延时10秒发TA断线信号:1、零序电流大于0.1倍的额定电流;2、最大相电流站于0.25倍的额定电流;3、任意一相电流为零。
增量差动保护不受正常运行的负荷电流的影响,具有比比率差动更高的灵敏度,由于比率差动保护的制动电流的选取包括正常的负荷电流,变压器发生弱故障时,比率差动保护由于制动电流大可能延时动作或者不动作。
dmp3300系列变压器保护测控装置说明书..DMP3300系列微机变压器保护测控装置技术说明书(V2.02)南京磐能电力科技股份有限公司 2014年3月目录1 概述 (1)1.1 环境条件 (1)1.2 额定参数 (1)1.3 技术性能 (2)1.4 测量误差 (3)1.5 过载能力 (3)1.6 绝缘性能 (3)1.7 电磁兼容性能 (3)1.8 机械性能 (5)1.9装置结构 (5)1.10 用户安装调试说明 (8)1.11 使用说明 (11)1.12装置尺寸和安装开孔图 (16)1.13 产品功能简介 (17)1.14 订货须知 (20)2 DMP-332X变压器差动保护测控装置 (20)2.1 装置的基本配置 (20)2.2 保护逻辑原理 (21)2.3 定值清单及整定说明 (25)2.4装置背面端子图,原理接线图及背面端子说明 (31)3 DMP-332X-OL变压器差动保护测控装置 (41)3.1 装置的基本配置 (41)3.2 保护逻辑原理 (42)3.3 定值清单及整定说明 (46)3.4装置背面端子图,原理接线图及背面端子说明 (55).4 DMP-3323变压器后备保护测控装置 (65)4.1 装置的基本配置 (65)4.2 保护逻辑原理 (66)4.3 定值清单及整定说明 (76)4.4装置背面端子图,原理接线图及背面端子说明 (81)5 DMP-3324变压器后备保护测控装置 (87)5.1 装置的基本配置 (87)5.2 保护逻辑原理 (88)5.3 定值清单及整定说明 (99)5.4装置背面端子图,原理接线图及背面端子说明 (106)6 DMP-3325变压器后备保护测控装置 (111)6.1 装置的基本配置 (111)6.2 保护逻辑原理 (112)6.3 定值清单及整定说明 (121)6.4装置背面端子图,原理接线图及背面端子说明 (126)7 DMP3300系列断路器操作装置 (126)1 概述 (121)1.1 适用范围 (121)1.2 基本配置 (121)2 技术参数 (122)2.1 额定参数 (122)3装置的工作原理 (123)3.1 DMP3303-1断路器操作模件 (123)3.2 DMP3303-C非电量保护接点重动模件 (123)4装置接线原理图、端子图 (123)4.1 装置的安装开孔图 (123).5调试大纲 (129)5.1调试注意事项 (129)5.2装置通电前检查 (129)5.3绝缘检查 (129)5.4继电器接点校验 (129)5.5跳合闸电流保持试验 (130)6订货须知 (130).1 概述DMP-3300系列微机保护测控装置是南京磐能电力科技股份有限公司总结了在电力行业多年研制开发经验和工程技术积累,通过采用最新软硬件技术,推出的成熟产品。
DMP324微机变压器后备保护测控装置
1 适用范围
DMP324微机变压器后备保护测控装置主要适用于110KV及以下电压等级、中性点接地侧的变压器后备保护,可集中组屏,也可分散于开关柜。
2 主要功能
2.1保护功能
①两段三时限复合电压过流保护(带方向、负序电压闭锁、低电压闭锁)
②零序过压保护
③两段三时限零序过流保护(带方向、零序电压闭锁)
④间隙零序过流保护
⑤过载启动风冷
⑥过载闭锁有载调压
⑦过负荷告警
⑧CT、PT断线告警
以上各种保护均有软件开关,可分别投入和退出。
2.2远动功能
①遥测:Ia、Ib、Ic、P、Q、COSФ、Uab、3Uo、3Io
②遥信:一个断路器位置(双位置遥信),八个状态遥信,
弹簧未储能,压力异常报警,压力异常闭锁
③遥脉:有功,无功电度
④遥控:遥跳、遥合
2.3录波功能
装置具有故障录波功能,记忆最新8套故障波形,记录故障前10个周波,故障后10个周波,返回前10个周波,返回后5个周波,可在装置上查看、显示故障波形,进行故障分析,也可上传当地监控或调度。
3 技术指标
3.1额定数据
交流电流5A、1A
交流电压100V
交流频率50HZ
直流电压220V、110V
DMP300微机变电站综合自动化系统
3.2功率消耗
交流电流回路IN=5A 每相不大于0.5V A
交流电压回路U=UN 每相不大于0.2V A
直流电源回路正常工作不大于10W
保护动作不大于20W
3.3过载能力
交流电流回路2倍额定电流连续工作
10倍额定电流允许10S
40倍额定电流允许1S
交流电压回路 1.2倍额定电压连续工作
直流电源回路80%—110%额定电压连续工作
3.4测量误差
测量电流电压不大于±0.3%
有(无)功功率不大于±0.5%
保护电流不大于±3%
3.5温度影响
正常工作温度:-10℃~55℃
极限工作温度:-25℃~75℃
装置在-10℃~55℃温度下动作值因温度变化而引起的变差不大于±1%。
3.6安全与电磁兼容
①脉冲干扰试验
能承受频率为1MHZ及100KHZ电压幅值共模2500V,差模1000V的衰减震荡波脉冲干扰试验.
②静电放电抗扰度测试
能承受IEC61000-4-2标准Ⅳ级、试验电压8KV的静电接触放电试验。
③射频电磁场辐射抗扰度测试
能承受IEC61000-4-3标准Ⅲ级、干扰场强10V/M的幅射电磁场干扰试验。
④电快速瞬变脉冲群抗扰度测试
能承受IEC61000-4-4标准Ⅳ级的快速瞬变干扰试验。
⑤浪涌(冲击) 抗扰度试验
能承受IEC61000-4-5标准Ⅳ级、开路试验电压4KV的浪涌干扰试验。
⑥供电系统及所连设备谐波、谐间波的干扰试验
DMP324微机变压器后备保护测控装置
能满足IEC61000-4-7标准B级、电流和电压的最大允许误差不大于测量值的5%。
⑦电源电压暂降、短时中断和电压变化的抗扰度试验
能承受IEC61000-4-11标准70%UT等级的电压暂降、短时中断干扰试验。
⑧振荡波抗扰度试验
能承受IEC61000-4-12标准Ⅳ级阻尼振荡波干扰试验,以及电压幅值共模4KV、差模2KV的Ⅳ级振铃波干扰试验。
⑨工频磁场抗干扰度
能承受IEC61000-4-8标准Ⅳ级持续工频磁场干扰试验。
⑩阻尼振荡磁场抗干扰度
能承受IEC61000-4-10标准Ⅳ级阻尼振荡磁场干扰试验。
3.7绝缘耐压
交流输入对地:大于100兆欧
直流输入对地:大于100兆欧
信号及输出触点对地:大于100兆欧
开入回路对地:大于100兆欧
DMP300微机变电站综合自动化系统
4.2 II段三时限复压过流保护(带方向)
该段保护逻辑原理同I段复压过流。
DMP324微机变压器后备保护测控装置
5.1整定清单
DMP324微机变压器后备保护测控装置
DMP300微机变电站综合自动化系统
5.2整定说明
1)两段三时限复压过流保护
各个时限跳闸选择可根据用户要求设定,一般t1时限跳低压侧分段,t2跳本侧开关,t3跳各侧。
2)PT断线告警
PT断线检无压的电压定值,一般设定为30V
CT检无流定值,推荐整定为0.1A
3)CT断线告警
CT断线检无流的电流定值,一般设定为0.3A
6 厂家设置
该菜单下的内容由厂家出厂前根据用户技术协议已设置好,用户无需再设置,其内容如下:
1)测量精度调节;
2)弹簧未储能常开常闭接点设置;
3)脉冲电度投入退出设置,投入后D10、D11为脉冲电度输入;
4)机卡保护投退
5)额定电流设置,投入额定电流为5A,退出为1A。
6)复合电压开关量输入设置,如退出则为普通遥信,投入则D6端子为复合电压开关量输入。
可以通过中(低)压侧的复压输出实现复合电压,或由高压侧、中(低)压侧合成复合电压。
出口和端子的对应关系如上表,保护对应的继电器出口由厂家根据用户的技术协议确定。
目录
1 适用范围 (1)
2 主要功能 (1)
2.1保护功能 (1)
2.2远动功能 (1)
2.3录波功能 (1)
3 技术指标 (1)
3.1额定数据 (1)
3.2功率消耗 (2)
3.3过载能力 (2)
3.4测量误差 (2)
3.5温度影响 (2)
3.6安全与电磁兼容 (2)
3.7绝缘耐压 (3)
4 保护逻辑原理 (3)
4.1 I段三时限复压过流保护(带方向) (3)
4.2 II段三时限复压过流保护(带方向) (4)
4.3方向元件 (4)
4.4零序过压保护 (4)
4.5 I段三时限零序过流保护 (4)
4.6 II段三时限零序过流保护 (5)
4.7零序方向元件 (5)
4.8间隙零序过流保护 (5)
4.9过载启动风冷 (5)
4.10过负荷告警 (5)
4.11过载闭锁有载调压 (6)
4.12 CT断线告警 (6)
4.13 PT断线告警 (6)
5 整定说明 (6)
5.1整定清单 (6)
5.2整定说明 (8)
6 厂家设置 (8)
附图1. DMP324微机变压器后备保护测控装置背板端子图 (9)
附图2. DMP324微机变压器后备保护测控装置原理图 (10)
DMP—300
变电站综合自动化系统DMP324变压器后备保护测控装置
技术使用说明书
曲阜华能电气制造有限公司
2003年10月。
