当前位置：文档之家 › WDZ-5243变压器综合保护测控装置V1_07(1)

WDZ-5243变压器综合保护测控装置V1_07(1)

  • 格式：pdf
  • 大小：214.87 KB
  • 文档页数：13

下载文档原格式

  / 13

合集下载

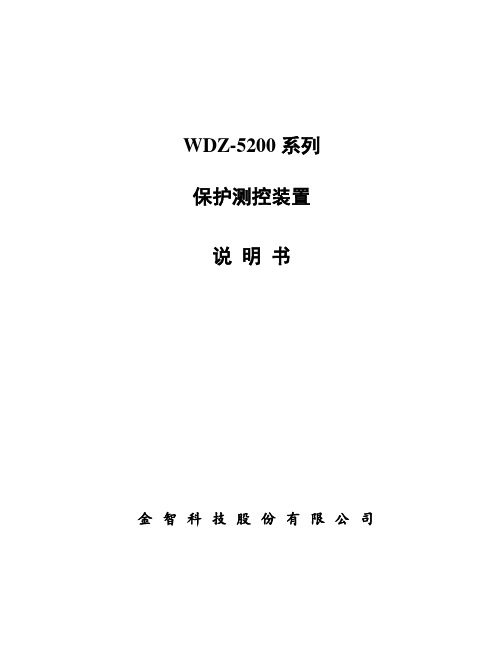

T-WDZ-5200 00(封面目录)

T-WDZ-5200 00(封面目录)

WDZ-5200系列保护测控装置说明书金智科技股份有限公司前言非常感谢您选用江苏金智科技股份有限公司（简称金智科技，股票代码002090）生产的WDZ-5200系列保护测控装置。

本手册是该系列保护测控装置说明书，期望它能为您的工作带来帮助。

本说明书仅供设计选型参考，与实际产品可能存在细微差别，因此不建议作为工程设计依据。

建议工程设计时向我公司设计人员索取相关设计图纸。

如需相关产品、服务和支持的更多信息，请访问金智科技网站/。

本公司有权对本说明书的内容进行定期变更，恕不另行通知。

变更内容将会补充到新版本的说明书中。

如您需要更新版本，敬请与我公司联系。

_____________________________________________________________版权所有，请勿翻印、复印说明书版本号：WDZ-5200-200910-01-T 印刷：2009年10月目录第一章WDZ-5200 系列保护测控装置综述..…..……..…..…..…..…….1-1 第二章WDZ-5211 线路保护测控装置……..…..…………….………..2-1 第三章WDZ-5215短线路综合保护测控装置……..…………….……..3-1 第四章WDZ-5226电抗器综合保护测控装置……..…………….……..4-1 第五章WDZ-5231电动机差动保护装置………………………………..5-1 第六章WDZ-5232 电动机保护测控装置………………………….…..6-1 第七章WDZ-5233 电动机综合保护测控装置………………………….7-1 第八章WDZ-5241变压器差动保护装置………………………………8-1 第九章WDZ-5242变压器保护测控装置……………………………...9-1 第十章WDZ-5243变压器综合保护测控装置………………………...10-1 第十一章WDZ-5244三卷变差动保护装置………………………………11-1 第十二章WDZ-5271电压互感器保护测控装置……………………...12-1 第十三章WDZ-5276备用电源自投保护测控装置…………………...13-1 第十四章WDZ-5283线路测控装置……………………………………14-1 第十五章WDZ-5287多直流测控装置…………………………………15-1 第十六章WDZ-5288多电流测控装置…………………………………16-1 附A WDZ-5200系列保护测控装置使用说明…………………………附A-1。

6KV厂用系统WDZ-5200系列综保装置检修规程

6KV厂用系统WDZ-5200系列综保装置检修规程

第十二章 6KV厂用系统WDZ－5200系列综保装置检修规程1 设备简介WDZ-5200系列微机厂用电综合保护测控装置是集保护、测量、计量、控制、通讯于一体的高性能微机综合保护测控装置。

采用逻辑组态技术，可编程输入输出技术，更完善的保护逻辑算法，功能、性能和技术指标处于国内领先水平。

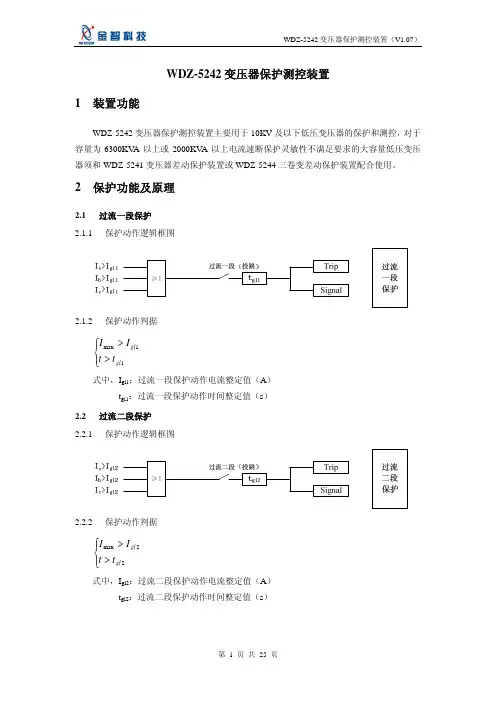

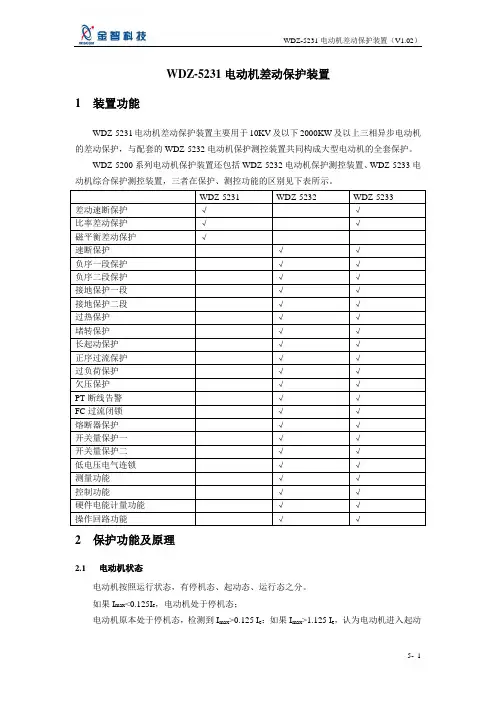

WDZ-5200系列包含以下型号：•WDZ-5211线路保护测控装置•WDZ-5215短线路保护测控装置•WDZ-5226电抗器保护测控装置•WDZ-5231电动机差动保护装置•WDZ-5232电动机保护测控装置•WDZ-5233电动机保护测控装置•WDZ-5241变压器差动保护装置•WDZ-5242变压器保护测控装置•WDZ-5243变压器保护测控装置•WDZ-5271电压互感器保护测控装置•WDZ-5283线路测控装置•WDZ-5287多直流测控装置•WDZ-5288多电流测控装置2 设备规范2.1直流电源：220V±20% 或 110V±20%3V，100V交流电压：100/交流电流：5A或1A频率：50Hz2.2 功率消耗直流回路：正常≤15W跳闸≤20W交流电压回路：＜0.5VA/相（额定57.74V时）交流电流回路：＜0.5VA/相（额定5A时）2.3工作环境：环境温度：-10℃～+55℃保证正常工作相对湿度： 5～95%2.4 大气压力：86～106KPa2.5 精确工作范围电流：0.05In～20In电压：0.4V～120V频率：45Hz～55Hzdf/dt：0.03Hz/s～10Hz/s2.6热稳定性2倍额定电流可连续运行10倍额定电流可连续运行10秒40倍额定电流可连续运行1秒2.7定值误差电流及电压定值误差：＜±5％整定值频率定值误差：＜0.02Hz时间定值误差：无延时段：＜30ms±10ms定时限延时段：＜±1％整定时间+30ms反时限延时段：符合反时限曲线2.8 DCS测量接口输出电流满量程Ibm：5A/1A3*100*Ibm功率满量程Pbm：输出范围：4～20mA输出精度：0.5级2.9接点容量跳圈、合圈出口： 0.5～5A自适应（带操作板）跳、合闸出口（常开接点）：5A，DC 220V（吸合）信号出口（常开接点）：1A，DC 220V（吸合）开关量输入：空接点输入，导通电流＜10mA2.10 测量精度电压,电流: 0.5级频率: 0.02HzP,Q,COSΦ: 1级遥信分辨率：＜2ms电能计量精度：0.5级GPS对时精度：＜1ms2.11 通讯RS485：通讯速率 9.6～115.2 kbps可调，支持双网，通讯介质支持屏蔽双绞线以太网：10M工业以太网，RJ45插座，通讯介质为五类非屏蔽双绞线2.12 抗干扰性能能承受GB/T14598.14-1998(idt IEC255-22-2)标准规定的严酷等级Ⅲ的静电放电试验。

金智科技WDZ-5200B系列保护测控装置说明书

金智科技WDZ-5200B系列保护测控装置说明书

WDZ-5200B系列保护测控装置说明书金智科技股份有限公司前言非常感谢您选用江苏金智科技股份有限公司（简称金智科技，股票代码002090）生产的WDZ-5200B系列保护测控装置。

本手册是该系列保护测控装置说明书，期望它能为您的工作带来帮助。

本说明书仅供设计选型参考，与实际产品可能存在细微差别，因此不建议作为工程设计依据。

建议工程设计时向我公司设计人员索取相关设计图纸。

如需相关产品、服务和支持的更多信息，请访问金智科技网站/。

本公司有权对本说明书的内容进行定期变更，恕不另行通知。

变更内容将会补充到新版本的说明书中。

如您需要更新版本，敬请与我公司联系。

_____________________________________________________________版权所有，请勿翻印、复印说明书版本号：V1.12目录第一章WDZ-5200B系列保护测控装置综述第二章WDZ-5211B线路保护测控装置第三章WDZ-5215B短线路综合保护测控装置第四章WDZ-5231B电动机差动保护装置第五章WDZ-5232 B电动机保护测控装置第六章WDZ-5241B变压器差动保护装置第七章WDZ-5242B变压器保护测控装置第八章WDZ-5271B电压互感器保护测控装置第九章WDZ-5281B单线路测控装置第十章WDZ-5284B双母线测控装置第十一章WDZ-5285B单线路测控装置第十二章WDZ-5286B双线路测控装置第十三章WDZ-5287B多直流测控装置第十四章WDZ-5288B多电流测控装置WDZ-5200B系列保护测控装置综述1装置概述WDZ-5200B系列保护测控装置是在基于WDZ-5200系列装置基础上，进行部分修改，用于维护WDZ-400系列装置，安装尺寸和开孔尺寸和WDZ-400装置一致，通讯方式和点表和WDZ-400一致，但需要进行接线重新设计，从而实现现场装置的替换。

WDZ-5200B系列装置型号和WDZ-400系列装置对照表如下：WDZ-5200B系列装置 WDZ-400系列装置WDZ-5211B线路保护测控装置 WDZ-410线路综合保护测控装置WDZ-5215B短线路综合保护测控装置 WDZ-415短线路差动保护装置WDZ-5231B电动机差动保护装置 WDZ-431电动机差动保护装置WDZ-5232B电动机保护测控装置 WDZ-430电动机综合保护测控装置WDZ-5241B变压器差动保护装置 WDZ-441低压变压器差动保护装置WDZ-5242B变压器保护测控装置 WDZ-440低压变压器综合保护测控装置WDZ-5271B电压互感器保护测控装置 WDZ-491电压互感器综合保护测控装置WDZ-5281B单线路测控装置 WDZ-481单线路测控装置WDZ-5284B双母线测控装置 WDZ-488双母线测控装置WDZ-5285B单线路测控装置 WDZ-485单线路测控装置WDZ-5286B双线路测控装置 WDZ-486双线路测控装置WDZ-5287B多直流测控装置 WDZ-489多直流测控装置WDZ-5288B多电流测控装置 WDZ-487多电流测控装置2基本技术参数2.1额定参数直流电源：220V或110V±20%交流电源：220V±20%交流电流：5A或1A交流电压：100/3V或100V额定频率：50Hz2.2功率消耗直流电源回路：正常≤15W，跳闸≤25W交流电流回路：＜0.5V A/相（额定5A时）；＜0.25V A/相（额定1A时）交流电压回路：＜0.5V A/相（额定57.74V时）2.3过载能力2倍额定电流可连续运行10倍额定电流可连续运行10s40倍额定电流可连续运行1s1.5倍额定电压可连续运行2倍额定电压可连续运行10s2.4输出接点跳圈、合圈出口： 0.3～4A自适应（带操作板）跳、合闸出口（常开接点）：5A ，DC220V（吸合）信号出口（常开接点）：5A ，DC220V（吸合）开关量输入：直流220V或110V，导通电流＜10mA2.5精确工作范围电流：0.05In～20In零序电流：10mA～6A电压：0.4V～120V频率：40Hz～65Hz2.6动作时间差动速断：≤20ms，施加二倍整定值比率差动：≤30ms，施加二倍整定值过流速断：≤35ms，施加二倍整定值2.7定值误差电流及电压定值误差：≤±2.5％整定值零序电流误差：≤±2.5％整定值或±1mA定时限定值误差：≤±1％整定时间+35ms反时限定值误差：≤±2.5％理论时间+50ms2.84~20mA测量接口输出范围：4mA～20mA输出精度：±0.5%外接电阻：小于500欧姆2.9测量元件的准确度电流、电压：±0.2%有功功率、无功功率、功率因数：±0.5%硬件电能：±0.5%频率：±0.01Hz直流量（4~20mA、0~5V）：±0.2%2.10事件记录SOE分辨率：≤2msGPS对时精度：≤1ms2.11通信接口和规约RS485：通讯速率 9.6～115.2 Kbps可调，支持双网，通讯介质支持屏蔽电缆CAN：通信速率10K～1Mbps，支持双网，通信介质为屏蔽电缆2.12电磁兼容能承受GB/T 14598.14中规定的严酷等级为IV级的静电放电试验能承受GB/T 14598.10中规定的IV级的快速瞬变干扰试验能承受GB/T 14598.13中规定的III级的脉冲群干扰试验能承受GB/T 14598.9中规定的严酷等级为III级的辐射电磁场干扰试验能承受GB/T 17626.5中规定的严酷等级为IV级的浪涌（冲击）抗扰度试验装置应能承受GB/T 14598.17中规定的严酷等级为III级的射频场感应的传导骚扰抗扰度试验装置应能承受GB/T 14598.19中规定的严酷等级为A级的工频抗扰度试验装置应能承受GB/T 14598.16-2005中规定的A类设备辐射骚扰限值，测量距离3m 装置应能承受GB/T 14598.16-2005中规定的电源端口传导骚扰准峰值及平均值不超过相应限值2.13环境条件环境温度：-10℃～+55℃相对湿度：5%～95%大气压力：80kPa～110kPa极限温度：-25℃～70℃2.14绝缘性能绝缘电阻：≥100 M介电强度：能承受频率为50Hz，历时1min的工频耐压试验冲击电压：直流电源输入回路、交流输入回路、输出触点回路对地，以及回路之间，能承受冲击电压波形为标准雷电波，幅值为5kV、1kV的试验电压2.15机械性能能承受GB/T 7261-2000中规定的严酷等级为1级的振动耐久能力试验和1级的振动响应能力试验能承受GB/T 14537中规定的严酷等级为1级的冲击耐久能力试验和1级的冲击响应能力试验能承受GB/T 14537中规定的严酷等级为1级的碰撞试验2.16故障录波记录故障前5个周波，故障后200个周波，最多可存储16组录波数据。
