DMP300型微机变压器差动保护测控装置说明书
- 格式：doc
- 大小：1.26 MB
- 文档页数：30
文档推荐
-
QYW-2变压器保护装置使用说明书页数:7
-
WBZ-500H变压器保护装置技术说明书页数:62
-
电力变压器保护装置页数:35
-
WBH-800系列微机变压器保护装置技术说明书页数:72
-
变压器保护测控装置说明书(MY120-T)页数:23
下载文档原格式
合集下载

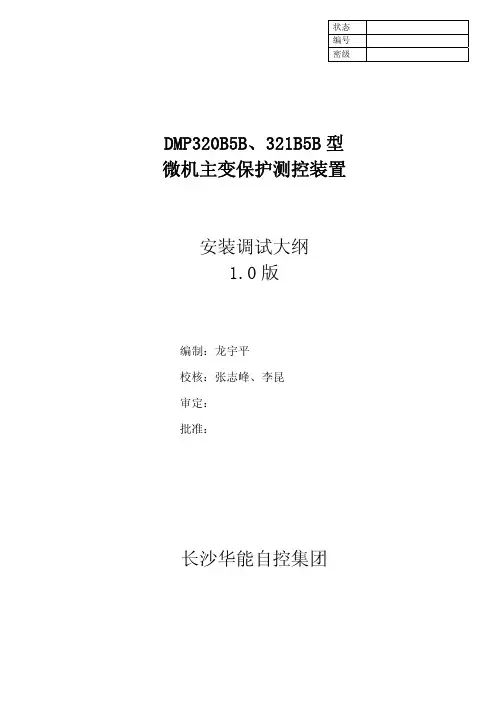

DMP-300型35kV保护单元安装调试大纲(主变)
4 绝缘检查
试验回路
绝缘电阻（MΩ）
1 分钟工频耐压（V）
交流回路对地
1000
2000
直流 220V 电源回路对地
1000
1500
输出回路对地
1000
1500
开入回路对地
500
1000
本产品在出厂时已按上表的技术条件做了耐压试验，在现场安装前一般不建议再做
工频耐压试验，但应按技术要求测定绝缘电阻。在现场用500V的测试器测定绝缘电
12.1 主变差动保护单元（DMP320B5B）........................................... 8 10.1.1 差动速断保护 ................................................................ 8 10.1.2 带谐波制动的比例差动保护........................................... 9 10.1.3 差流越限告警及ＴＡ断线告警 ..................................... 10 10.1.4 其它 ............................................................................ 10
阻应不小于20MΩ（室温15～35℃，相对湿度45%～73%）。以上检查如发现有故障，
请按有关图样修复，如不能修复，中止调试，与厂家联系。
2
DMP300 系列 35kV 保护装置安装调试大纲（主变部分）
5 时钟日期的整定及校核
a、按照操作说明书中步骤，设定日期时间。 b、拉掉电源几秒钟，然后再合上，检查液晶显示的时间和日期是否仍然准确。
DMP3300系列变压器保护说明书

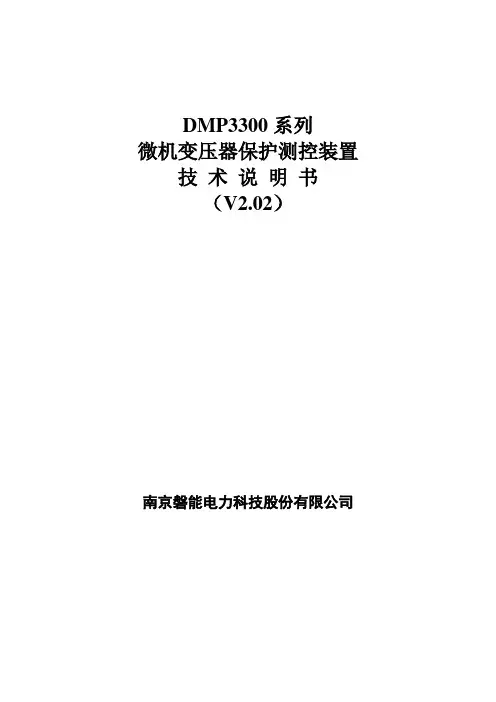

DMP3300系列微机变压器保护测控装置技术说明书（V2.02）南京磐能电力科技股份有限公司目录1概述 (2)1.1 适用范围 (2)1.2 基本配置 (2)1.3 DMP3300系列变压器保护装置功能一览表 (3)2 技术参数 (5)2.1额定参数 (5)2.2 主要技术性能 (6)2.3测量系统及遥信精度 (7)3装置的工作原理 (7)3.1 差动保护 (7)3.2方向元件 (9)3.3复压元件 (10)3.4三段三时限复合电压过流保护（可带方向、低电压闭锁、负序电压闭锁） (11)3.5充电保护（可带方向、低电压闭锁、负序电压闭锁） (12)3.6 PT断线退电流保护 (13)3.7两段三时限过流保护（仅适用于3320-OL和3322-OL） (13)3.8三段三时限零序过流保护（可带方向、零序电压闭锁） (13)3.9 间隙保护 (15)3.10 零序过压告警 (16)3.11 过负荷保护 (16)3.12 逆功率保护 (16)3.13过负荷启动风冷 (17)3.14过载闭锁有载调压 (17)3.15 PT、CT断线告警 (18)3.16辅助功能 (19)4装置定值整定及接线原理图、端子图 (20)4.1装置的安装开孔图 (20)4.2 DMP3320变压器差动保护装置 (20)4.3 DMP3320OL变压器差动过流一体化保护装置 (24)4.4 DMP3322变压器差动保护装置 (26)4.5 DMP3322OL变压器差动过流一体化保护装置 (30)4.6 DMP3323变压器后备保护测控装置 (31)4.7 DMP3324变压器后备保护装置 (37)4.8 DMP3325变压器后备保护装置 (43)5 整定说明 (49)6调试大纲 (52)6.1调试注意事项 (52)6.2装置通电前检查 (52)6.3绝缘检查 (53)6.4上电检查 (53)6.5采样精度检查 (53)6.6开关量输入检查 (53)6.7继电器接点校验 (53)6.8定值校验 (53)6.9跳合闸电流保持试验 (53)7订货须知 (53)1概述1.1 适用范围DMP3300系列变压器保护测控装置包括DMP3320、DMP3320OL、DMP3322、DMP3322OL、DMP3323、DMP3324、DMP3325等装置，适用于110kV及以下电压等级的两卷或三卷变压器的保护测控。
CDMP300技术及使用手册
CDMP300技术及使⽤⼿册⽬录1概述 (5)1.1应⽤范围 (5)1.2主要特点 (5)1.3保护功能 (6)1.4测量功能 (7)1.5监视功能 (8)1.6控制功能 (8)1.7事件记录 (9)1.8故障录波 (9)1.9⼈机接⼝ (9)1.10通信功能 (10)2技术参数 (11)2.1环境条件 (11)2.2⼯作电源 (11)2.3控制电源 (11)2.4交流电流回路 (11)2.5交流电压回路 (11)2.6开关量输⼊回路 (11)2.7继电器输出回路 (12)2.8测量精度 (12)2.9绝缘性能 (12)2.10电磁兼容性能 (12)2.11机械性能 (12)3保护原理 (13)3.1CT回路断线告警 (13)3.2PT回路断线告警 (14)3.3控制电源失电告警 (14)3.4合闸回路断线告警 (15)3.5跳闸回路断线告警 (15)3.6保护选项：电动机保护 (15)3.7保护选项：⽅向闭锁 (15)3.8保护选项：低压闭锁 (16)3.9电流速断保护 (16)3.10限时电流速断保护 (17) 3.11定时限过流保护 (18) 3.12反时限过流保护 (19) 3.13后加速保护 (20)3.14过负荷保护 (21)3.15负序电流保护 (21)3.16零序电流保护 (22)3.17单相接地选线保护 (22) 3.18过电压保护 (23)3.19低电压保护 (24)3.20失压保护 (24)3.21负序电压保护 (25)3.22零序电压保护 (25)3.23复合电压过流保护 (26) 3.24低周减载保护 (27)3.25低压解列保护 (28)3.26重合闸保护 (28)3.27备⾃投保护 (29)3.28过热保护 (30)3.29逆功率保护 (31)3.30启动时间过长保护 (31) 3.31定时限Ix过流保护 (32) 3.32反时限Ix过流保护 (32) 3.33⾃定义保护 (33)4整定说明 (34)4.1保护功能设置整定表 (34) 4.2保护定值整定表 (35) 4.3保护投退整定表 (37) 4.4设备参数整定表 (38) 4.5脉冲电度参数整定表 (39) 4.6电度底码设置整定表 (39) 4.7开关量参数整定表 (39) 5梯形图编程 (40)5.1编程环境简介 (40)5.2菜单说明 (40)5.3符号说明 (41)5.4CDMP300梯形图编程对照表 (44) 5.4.1输⼊量 (44)5.4.2输出量 (47)6接线图编辑 (49)6.1编辑环境简介 (49)6.2菜单说明 (49)6.3符号说明 (50)7安装与接线 (53)7.1安装 (53)7.1.1环境条件 (53)7.1.2屏柜要求 (53)7.2接线 (53)7.2.1⼯作电源 (53)7.2.2相电压输⼊ (54)7.2.3零序电压输⼊ (54)7.2.4相电流输⼊ (54)7.2.5零序电流输⼊ (54)7.2.6辅助电流输⼊ (55)7.2.7辅助电压输⼊ (55)7.2.8开关量输⼊ (55)7.2.9继电器输出 (55)7.2.10断路器操作接⼝ (55)8基本操作与使⽤ (57)8.1装置上电 (57)8.1.1主机模块初始化 (57)8.1.2⾯板模块初始化 (57)8.2⾯板操作 (57)8.2.1⾯板功能 (57)8.2.2液晶显⽰屏 (58)8.2.3断路器分位/合位指⽰灯 (58) 8.2.4故障/告警信号指⽰灯 (58)8.2.5信号复归按键 (58)8.2.6调试端⼝ (59)8.2.7⾼亮度LED发光指⽰灯 (59)8.2.8液晶显⽰屏操作按键 (59)8.2.9断路器分闸/合闸操作按键 (59)8.2.10遥控/本地指⽰灯 (60)8.2.11遥控/本地锁 (60)8.3菜单操作 (60)8.3.1主接线图 (60)8.3.2测量数据 (61)8.3.3开关量状态 (61)8.3.4实时波形 (62)8.3.5⽮量图 (63)8.3.6事件记录 (63)8.3.7故障录波 (63)8.3.8保护定值 (64)8.3.9梯形图逻辑 (65)8.3.10断路器统计信息 (66)8.3.11调试信息 (66)8.3.12⾃检信息 (67)8.3.13参数查看 (67)8.3.14参数设置 (71)8.3.15多套定值查看 (73)8.3.16多套定值设置 (73)8.3.17对⽐度调节 (74)9调试⼤纲 (75)9.1通电前检查 (75)9.2通电检查 (75)9.3投运前检查 (76)9.4投运后注意事项 (76)9.5运⾏维护注意事项 (76)10附录 (77)10.1CDMP300机械尺⼨图及开孔图 (77) 10.2CDMP300背⾯端⼦图 (78)10.3CDMP300典型接线图（线路保护） (79)10.4CDMP300典型接线图（变压器保护） (80)10.5CDMP300典型接线图（⾼压电动机保护） (81)10.6CDMP300典型接线图（⾼压电容器保护） (82)10.7CDMP300典型接线图（发电机后备保护） (83)10.8CDMP300典型接线图（变压器后备保护） (84)10.9CDMP300典型接线图（进线备⾃投） (85)10.10CDMP300典型接线图（母分备⾃投） (86)1概述CDMP300通⽤型保护测控装置（以下简称CDMP300）是集保护、测量、监视、控制、⼈机接⼝、通信等多种功能于⼀体，同时溶⼊了先进的软件⼆次设计思想，真正意义上实现在线可编程功能（包括保护可编程和控制可编程）的数字式多功能继电器。
DMP300B5操作指南
BHIa、BHIb、BHIc、I0 为保护电流，单位 A，显示二次侧实时值； CLIa、CLIb、CLIc 为测量电流，单位为 A，显示一次侧实时值； Ia、Ib、Ic 为通用电流显示，单位为 A，显示二次实时值； IAc、IBc、ICc 为差动电流，单位为 A，显示二次实时值； IAh、IBh、ICh 为制动电流电流，单位为 A，显示二次实时值； Ux 为一次侧线路 TV 电压，单位为 kV，显示一次实时值； F 为系统频率，单位为 HZ； P、Q、Cos 为有功、无功功率、功率因数，单位为 kW、kvar，显示一次实时值。
状态 编号 密级

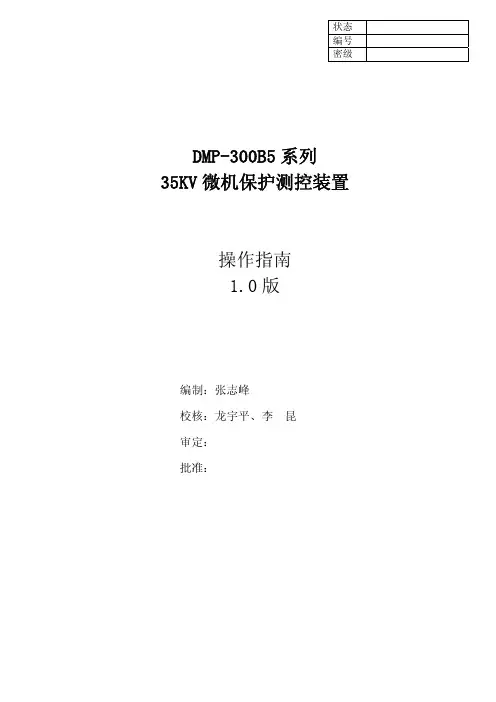

DMP-300B5 系列 35KV 微机保护测控装置
操作指南 1.0 版
编制：张志峰 校核：龙宇平、李 昆 审定： 批准：
长沙华能自控集团
DMP-300B5 系列 35KV 微机保护测控装置操作指南
前言
感谢您使用长沙华能自控集团有限公司研制生产的ＤＭＰ系列微机保护产品， 本说明书为 35kV 微机保护测控装置操作指南。由于编写水平有限，难免存在一些 缺点和错误，敬请批评指正。
通过调节此电位器能保证液晶显示的清晰度。
3 装置的正常显示与运行
装置正常运行时【工作/故障】指示灯亮绿色，【合闸/分闸】指示灯指示开关位置，【保 护动作】指示灯灭。
装置在启动时首先显示欢迎界面，欢迎界面包含单元型号、保护器名称、公司名称 及该型号产品的开发时间等信息，然后自动进入主显示画面。参考欢迎界面如下：
长沙华能自控集团有限公司保留对本说明书进行修改、解释的权利，由于产品 生产时间或产品改进等原因，如果说明书与产品不符者，以实际产品为准，恕不另 行通知。
二 OO 六 年 二 月
长沙华能自控集团
-1-
状态 编号 密级
DMP-300B5 系列 35KV 微机保护测控装置
操作指南 1.0 版
编制：张志峰 校核：龙宇平、李 昆 审定： 批准：
长沙华能自控集团
DMP-300B5 系列 35KV 微机保护测控装置操作指南
前言
感谢您使用长沙华能自控集团有限公司研制生产的ＤＭＰ系列微机保护产品， 本说明书为 35kV 微机保护测控装置操作指南。由于编写水平有限，难免存在一些 缺点和错误，敬请批评指正。
通过调节此电位器能保证液晶显示的清晰度。
3 装置的正常显示与运行
装置正常运行时【工作/故障】指示灯亮绿色，【合闸/分闸】指示灯指示开关位置，【保 护动作】指示灯灭。
装置在启动时首先显示欢迎界面，欢迎界面包含单元型号、保护器名称、公司名称 及该型号产品的开发时间等信息，然后自动进入主显示画面。参考欢迎界面如下：
长沙华能自控集团有限公司保留对本说明书进行修改、解释的权利，由于产品 生产时间或产品改进等原因，如果说明书与产品不符者，以实际产品为准，恕不另 行通知。
二 OO 六 年 二 月
长沙华能自控集团
-1-
DMP3300系列变压器保护说明书
h)远方对装置实现信号复归；
i)故障录波功能，16套标准COMTRADE格式波形；
j)4-20mA直流电流输出；（选配功能，订货需注明）
k)打印功能，包括定值、事件和录波打印。（选配功能，订货需注明）
1.3 DMP3300系列变压器保护装置功能一览表
装置型号
（适应范围）
保护功能
测控功能
辅助功能
DMP3320
1)差动速断
2)二次谐波制动的比率差动保护
3)CT断线闭锁比率差动（可投退）
4)差流告警
5)两段三时限过流保护
1)遥测：无
2)遥信：事故总信号、，检修状态
3)积分电度：无
4)遥控：遥跳、遥合
1)故障录波
2)GPS对时
3)非电量信号和跳闸
4)打印功能
DMP3323
（适用于三圈或两圈小电流接地或不接地侧变压器后备保护）
iii.差流大于1.2倍Ie
以上条件均不满足时，延时4S报“CT断线告警”；“CT断线闭锁比例差动”控制字为ON时，比率差动元件动作后CT断线会瞬时闭锁比例差动保护,记录事件“CT断线闭锁比率差动”，Ie为I侧额定电流。
3.
图3差流越限告警逻辑框图
3.
三段复压过流保护均带有方向闭锁功能，并可投退。当线电压均小于10V时，电压取故障前的记忆电压；当PT断线后，方向元件退出，为无方向的电流保护。方向元件采用90°接线，按相启动。提供两种方向元件，可以通过投退的方式选择。
1)三段三时限复合电压过流保护（带方向、负序电压闭锁、低电压闭锁）
2)PT断线退电流保护
3)母线绝缘监视
4)过流启动风冷
5)过载闭锁有载调压
6)过负荷告警和跳闸
7)CT断线（测量、保护）
i)故障录波功能，16套标准COMTRADE格式波形；
j)4-20mA直流电流输出；（选配功能，订货需注明）
k)打印功能，包括定值、事件和录波打印。（选配功能，订货需注明）
1.3 DMP3300系列变压器保护装置功能一览表
装置型号
（适应范围）
保护功能
测控功能
辅助功能
DMP3320
1)差动速断
2)二次谐波制动的比率差动保护
3)CT断线闭锁比率差动（可投退）
4)差流告警
5)两段三时限过流保护
1)遥测：无
2)遥信：事故总信号、，检修状态
3)积分电度：无
4)遥控：遥跳、遥合
1)故障录波
2)GPS对时
3)非电量信号和跳闸
4)打印功能
DMP3323
（适用于三圈或两圈小电流接地或不接地侧变压器后备保护）
iii.差流大于1.2倍Ie
以上条件均不满足时，延时4S报“CT断线告警”；“CT断线闭锁比例差动”控制字为ON时，比率差动元件动作后CT断线会瞬时闭锁比例差动保护,记录事件“CT断线闭锁比率差动”，Ie为I侧额定电流。
3.
图3差流越限告警逻辑框图
3.
三段复压过流保护均带有方向闭锁功能，并可投退。当线电压均小于10V时，电压取故障前的记忆电压；当PT断线后，方向元件退出，为无方向的电流保护。方向元件采用90°接线，按相启动。提供两种方向元件，可以通过投退的方式选择。
1)三段三时限复合电压过流保护（带方向、负序电压闭锁、低电压闭锁）
2)PT断线退电流保护
3)母线绝缘监视
4)过流启动风冷
5)过载闭锁有载调压
6)过负荷告警和跳闸
7)CT断线（测量、保护）
DMP-300系列装置报告查看及定值修改
DMP300系列操作方法适用于DMP-311、DMP-331、DMP300型系统以汉字形式提供了一系列菜单，具有良好的人机界面。
例如，保护的投退、定值整定等均在汉字菜单下进行，省去了查表格、找符号的麻烦，操作直观、简单。
为防止误操作，软件提供了口令设置菜单，修改定值等重要操作前必须正确输入口令。

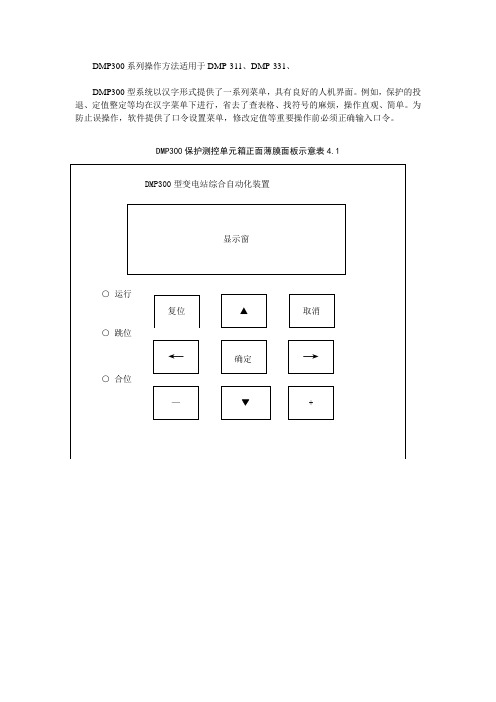

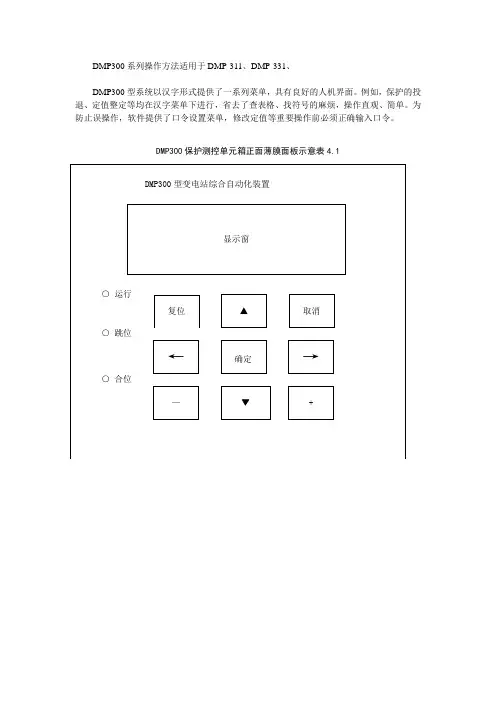

DMP300保护测控单元箱正面薄膜面板示意表4.1一、功能键盘“确认”：进入主菜单或确认定值的修改，停住循环显示。
“▼”：向下移动光标，选择所需操纵项目“←”：向左移动光标“→”：向右移动光标“▲”：向上移动光标，选择所需操纵项目“+”：定值修改“—”：定值修改“复位”：CPU硬件复位，程序从新开始运行“取消”：回到上一层菜单或取消定值修改菜单正常显示为：实时保护二次电流测量一次电流电压值、频率、功率功率因数以上显示内容循环显示。
二、保护投退保护投退：为保护的投入或退出而设置的软压板。
正常显示状态下按“确认”键进入主菜单，按“▲”“▼”选择“保护投退”，“确定”后显示：选择所要修改的保护例如，进入电流速断保护：“确认”后显示“ON”表示投入，“OFF”表示退出，按“▲”“▼”选择保护，按“+”或“-”可进行更改，完毕需“确定”方可有效。
其它保护功能依此类推。
主变保护、线路保护、电容器保护、站用变保护显示内容不同，操作方法一致三、整定保护定值正常显示状态下按“确认”键进入主菜单，按“▲”“▼”选择“保护投退”，“确定”后显示：选择所要修改的保护例如：选择“电流速断定值”，“确认”后显示：使用“▲”“▼”“←”“→”使光标移至相应位置，按“+”或“-”可进行增减。
修改完毕需“确认”方可有效。
其它保护定值依此类推。
四、事件记录：正常显示状态下按“确认”键进入主菜单，按“▲”“▼”选择“事件记录”，“确定”后显示：DMP-300系列装置记录32条各种最新故障信息，32条最新预告信息，8条最新自检信息，记录号越小，表示信息越新，还可在事故信息中查询动作时间。

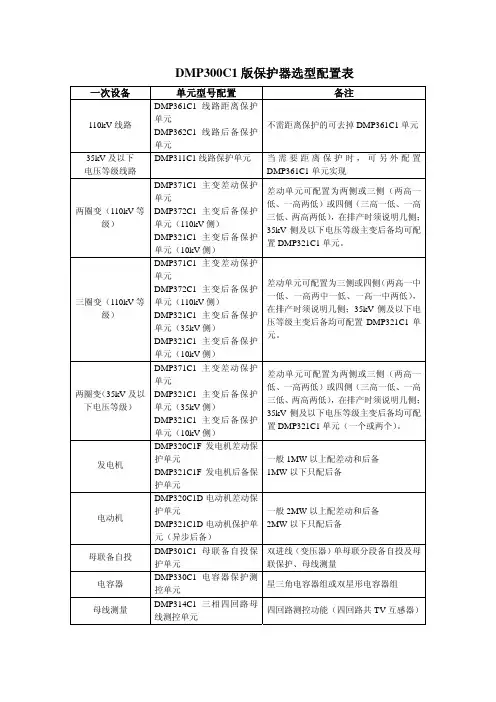

DMP300C1选型配置说明
DMP371C1 主变差动保护 单元 DMP372C1 主变后备保护 单元（110kV 侧） DMP321C1 主变后备保护 单元（10kV 侧） DMP371C1 主变差动保护 单元 DMP372C1 主变后备保护 单元（110kV 侧） DMP321C1 主变后备保护 单元（35kV 侧） DMP321C1 主变后备保护 单元（10kV 侧） DMP371C1 主变差动保护 单元 DMP321C1 主变后备保护 单元（35kV 侧） DMP321C1 主变后备保护 单元（10kV 侧） DMP320C1F 发电机差动保 护单元 DMP321C1F 发电机后备保 护单元 DMP320C1D 电动机差动保 护单元 DMP321C1D 电动机保护单 元（异步后备） DMP301C1 母联备自投保 护单元 DMP330C1 电容器保护测 控单元 DMP314C1 三相四回路母 线测控单元
DMP300C1 版保护器功能表
适用范围
110kV 及以下线路距离 保护
110kV 线路后备保护测 控
35kV 及以下电压等级 线路保护测控
110kV 及以下电压等级 主变差动保护（最多可
接四侧）
110kV 侧主变后备保护 测控
35kV 侧及以下电压等 级主变后备保护测控
110kV 及以下电压等 级的双进线、单母线分 段的备用电源自投及母
联保护测控
110KV 及以下电压等 级四回路测控
35kV 及以下电压等级 的小电流接地系统（中 性点不接地或经消弧线 圈接地系统）站用变的
保护和测控 35kV 及以下电压等级 的小电流接地系统（中
主要功能
三段相间距离; 三段接地距离；合闸（后加速）； 非电量功能；控制功能。 三段复合电压闭锁、方向闭锁定时限过流保护； 反时限过流保护；两段过负荷保护；四段方向闭 锁零序保护；过电压、低电压保护；低频减载、 高频解列；三相一次重合闸（检无压、检同期）； 合闸（后加速）；非电量功能；控制功能；测量功 能。 三段复合电压闭锁、方向闭锁定时限过流保护； 反时限过流保护；两段过负荷保护；小电流接地 告警； 两段零序过流、零序过压;过电压、低电 压保护；低频减载、高频解列；三相一次重合闸 （检无压、检同期）；合闸（后加速）；非电量功 能；控制功能；测量功能。
DMP300C1 版保护器功能表
适用范围
110kV 及以下线路距离 保护
110kV 线路后备保护测 控
35kV 及以下电压等级 线路保护测控
110kV 及以下电压等级 主变差动保护（最多可
接四侧）
110kV 侧主变后备保护 测控
35kV 侧及以下电压等 级主变后备保护测控
110kV 及以下电压等 级的双进线、单母线分 段的备用电源自投及母
联保护测控
110KV 及以下电压等 级四回路测控
35kV 及以下电压等级 的小电流接地系统（中 性点不接地或经消弧线 圈接地系统）站用变的
保护和测控 35kV 及以下电压等级 的小电流接地系统（中
主要功能
三段相间距离; 三段接地距离；合闸（后加速）； 非电量功能；控制功能。 三段复合电压闭锁、方向闭锁定时限过流保护； 反时限过流保护；两段过负荷保护；四段方向闭 锁零序保护；过电压、低电压保护；低频减载、 高频解列；三相一次重合闸（检无压、检同期）； 合闸（后加速）；非电量功能；控制功能；测量功 能。 三段复合电压闭锁、方向闭锁定时限过流保护； 反时限过流保护；两段过负荷保护；小电流接地 告警； 两段零序过流、零序过压;过电压、低电 压保护；低频减载、高频解列；三相一次重合闸 （检无压、检同期）；合闸（后加速）；非电量功 能；控制功能；测量功能。

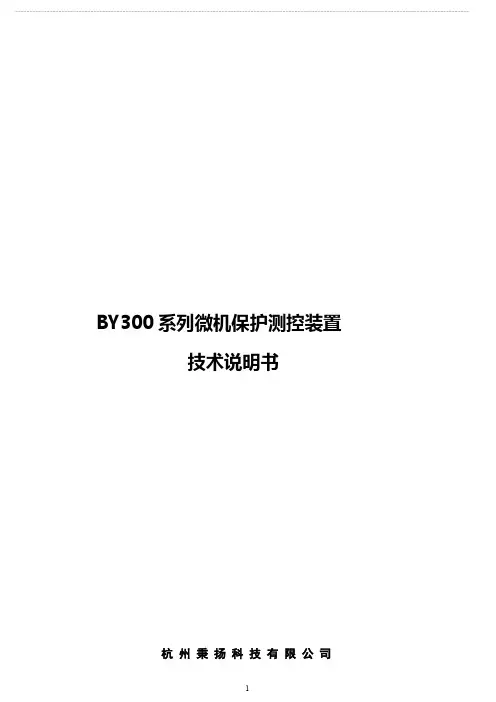

BY300系列微机保护测控装置.pdf
主界面键盘操作： ▲键： 无效 ▼键： 无效
主界面 2（备自投界面） 确认键： 进入主菜单 ◀键： 无效
▶键： 无效
取消键： 无效
4.3“主菜单”界面显示
主菜单内容及操作对应如下表：
主菜单
数值查询 事件查询 出口试验
定值整定 系数校正 时间整定
主菜单界面示意图
4.3.1“数值查询”界面显示
4
-----------------------------------------------------------------------------------------------------------------------------------------------------------●装置上下键选择“数值查询”菜单，按确认键，则进入数值查询界面。如下图所示。
2
------------------------------------------------------------------------------------------------------------------------------------------------------------
事件查询：用于保护动作的时间、动作类 型、动作方式等的事件记录屏。
出口试验：用于试验装置与合闸/分闸
/告警出口二次接线连接正常的试验屏
定值整定：用于保护定值投入与退出，动 作条件和动作时间、系统设置等的设定
系统校正：用于二次电气量精确度调整的 设定屏。
时间整定：用于时间调整的设定屏。
4.1 装置上电显示
取消键： 返回主菜单
●模拟量数据对应关系： 符号
Ia Ib Ic I0 Ua Ub Uc U0
微机变压器保护装置技术说明书

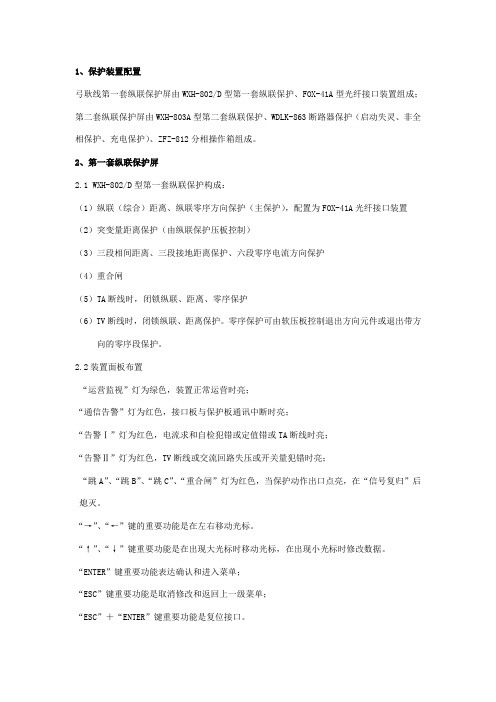

1、保护装置配置弓耿线第一套纵联保护屏由WXH-802/D型第一套纵联保护、FOX-41A型光纤接口装置组成；第二套纵联保护屏由WXH-803A型第二套纵联保护、WDLK-863断路器保护（启动失灵、非全相保护、充电保护）、ZFZ-812分相操作箱组成。
2、第一套纵联保护屏2.1 WXH-802/D型第一套纵联保护构成：（1）纵联（综合）距离、纵联零序方向保护（主保护），配置为FOX-41A光纤接口装置（2）突变量距离保护（由纵联保护压板控制）（3）三段相间距离、三段接地距离保护、六段零序电流方向保护（4）重合闸（5）TA断线时，闭锁纵联、距离、零序保护（6）TV断线时，闭锁纵联、距离保护。
零序保护可由软压板控制退出方向元件或退出带方向的零序段保护。
2.2装置面板布置“运营监视”灯为绿色，装置正常运营时亮；“通信告警”灯为红色，接口板与保护板通讯中断时亮；“告警Ⅰ”灯为红色，电流求和自检犯错或定值错或TA断线时亮；“告警Ⅱ”灯为红色，TV断线或交流回路失压或开关量犯错时亮；“跳A”、“跳B”、“跳C”、“重合闸”灯为红色，当保护动作出口点亮，在“信号复归”后熄灭。
“→”、“←”键的重要功能是在左右移动光标。
“↑”、“↓”键重要功能是在出现大光标时移动光标，在出现小光标时修改数据。
“ENTER”键重要功能表达确认和进入菜单；“ESC”键重要功能是取消修改和返回上一级菜单；“ESC”＋“ENTER”键重要功能是复位接口。
2.3液晶显示：（1）正常显示时，显示界面共三屏，分别显示各CPU 登陆的状态、模拟量的实时采样值和压板的投切状况，如图所示。
按“ESC ”键固定显示一状态，屏幕左下角显示STOP ，再按“ESC ”键取消固定显示一状态。
（2）保护动作时液晶显示动作序号、起动绝对时间、动作元件序号、动作元件、跳闸相别、动作相对时间、故障测距结果。
（3）装置异常时液晶显示异常报告:2.4异常信息说明2.5保护动作及装置异常时解决方法2.5.1保护动作解决方法：当保护装置动作后，运营人员应记下当时的时间，并到装置屏前记下装置面板上的信号表达情况及液晶显示的内容；应检查断路器的位置及打印报告是否完整(报告涉及故障时间、动作情况、测距等)，做好记录保存好打印报告，检查无问题后按屏上的保护信号复归按钮，然后报告调度。
DMP3300系列测控说明书
1.2 基本配置
1）电压监控功能
a)PT断线告警功能
b)母线绝缘监视告警功能
c)过电压保护功能
d)低电压保护功能
2）测控功能
1)最多55路遥信开入采集、装置遥信变位、事故遥信
2)最多12组遥分遥合
3)Ua、Ub、Uc、U0、Iam、Ibm、Icm、F1、P、Q、COSф等模拟量的遥测，输入电压为100V或450V
背板端子接线说明：
1)端子A1～A6 为备用。
2)端子A7～A12 为三相测量CT输入。
3)端子A13～A14为备用。
4)端子A17、A19、A21为相电压输入，星型接法，额定电压为57.74V。
5)端子A18为相电压公共端端子。
6)端子A23、A24为零序电压PT输入。
7)端子A22 为交流模件地。
DMP3300系列

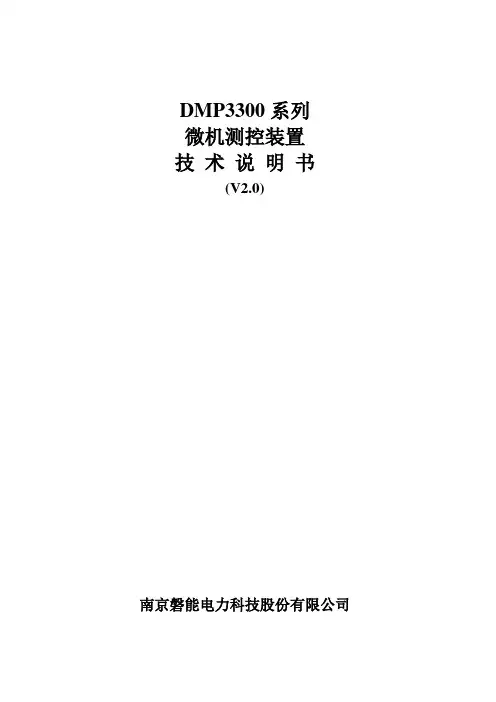

微机测控装置
技术说明书
(V2.0)
南京磐能电力科技股份有限公司
1
1.1 适用范围
DMP3300系列测控装置包括DMP3391、DMP3391A、DMP3392、DMP3392A、DMP3394、DMP3397、DMP3398充分考虑了变电站和发电厂多种测控量的组合，具有强大的自适应性和灵活性，因此可适应110kV及以下变电站和发电厂不同的要求
4)积分电度，包括正向有功、正向无功、反向有功、反向无功
5)事件SOE等
6)谐波分析（可选配）
3）其他功能
1)装置描述、装置参数的远方查看；
2)8套定值，保护定值、区号的远方查看、修改功能；
3)保护功能软压板状态的远方查看、投退；
4)装置保护开入状态的远方查看；
5)装置运行状态（包括保护动作元件的状态和装置的自检信息）的远方查看；
1）电压监控功能
a)PT断线告警功能
b)母线绝缘监视告警功能
c)过电压保护功能
d)低电压保护功能
2）测控功能
1)最多55路遥信开入采集、装置遥信变位、事故遥信
2)最多12组遥分遥合
3)Ua、Ub、Uc、U0、Iam、Ibm、Icm、F1、P、Q、COSф等模拟量的遥测，输入电压为100V或450V
背板端子接线说明：
1)端子A1～A6 为备用。
2)端子A7～A12 为三相测量CT输入。
3)端子A13～A14为备用。
4)端子A17、A19、A21为相电压输入，星型接法，额定电压为57.74V。
5)端子A18为相电压公共端端子。
6)端子A23、A24为零序电压PT输入。
7)端子A22 为交流模件地。
DMP3300系列
微机测控装置
技术说明书
(V2.0)
南京磐能电力科技股份有限公司
1
1.1 适用范围
DMP3300系列测控装置包括DMP3391、DMP3391A、DMP3392、DMP3392A、DMP3394、DMP3397、DMP3398充分考虑了变电站和发电厂多种测控量的组合，具有强大的自适应性和灵活性，因此可适应110kV及以下变电站和发电厂不同的要求
4)积分电度，包括正向有功、正向无功、反向有功、反向无功
5)事件SOE等
6)谐波分析（可选配）
3）其他功能
1)装置描述、装置参数的远方查看；
2)8套定值，保护定值、区号的远方查看、修改功能；
3)保护功能软压板状态的远方查看、投退；
4)装置保护开入状态的远方查看；
5)装置运行状态（包括保护动作元件的状态和装置的自检信息）的远方查看；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5)独到的多重抗干扰设计
单元装置采取了隔离、软硬件滤波、看门狗电路、智能诊断各种开放闭锁控制，ALL IN ONE的主板电路设计原则，新型结构设计等多种抗干扰措施，取得了良好的效果。
6)体积小、模块化，既可安装于开关柜，构成分散式系统，又可集中组屏。
7)大屏幕液晶汉字显示运行参数、菜单，具有极好的人机界面，操作简单、直观、易学、易用。
一、简介
1.概述
DMP300型微机变压器差动保护测控装置，适用于110KV及以下电压等级的三圈变或两圈变，具有开入采集、脉冲电度量采集、遥控输出、通讯功能。其中DMP321适用于三圈变，DMP322适用于两圈变。
保护功能：a）差电流速断保护
b）二次谐波制动的比率差动保护
c）CT断线识别和闭锁功能
d）过负荷告警
（三）装置中二次谐波制动系数推荐为0.13
（四）比率差动制动斜率固化为0.5，以最大负荷侧电流为制动量。
（五）差动速断按躲过变压器涌流和外部故障时最大不平衡电流中最大者为整定值。
（六） 门坎电流按主变高压侧二次额定电流0.5Ie整定。
其中Ie：高压侧额定二次电流
Se：变压器容量
Uh：高压侧额定电压
Kh：高压侧互感器变比
11)多层次的PASSWORD：运行人员口令、保护人员口令、远动人员口令。
12)事件记录分类记录32条故障信息，32条预告信息，8条自检信息，并具掉电保持功能。
二、主要技术参数
1．额定数据
交流电流 5A
交流电压 100V
交流频率 50HZ
直流电压 220V
2．功率消耗
交流电流回路 IN=5A每相不大于0.5VA
五.硬件组成
DMP300型微机变压器主保护单元（差动保护）和后备保护单元保护装置硬件组成一样，由下列模件组成：电源模件，交流模件，CPU模件，开入开出板模件，背板模件，液晶显示模件，全封闭金属机箱，操作单元由变压器各侧的操作板模件背板模件，跳合闸状态显示模件，全封闭金属机箱组成，各模件之间有金属屏蔽板，减少电磁干扰的影响。插件位置示意如图：
Izd=maxIg ，Iz ，Id
其中：Ig、Iz、Id分别为高、中、低压侧负荷电流
Icd为差动电流
Icdqd为差动保护门坎定值
Izd为制动电流，取最大负荷侧电流
KID为比率制动特性斜率，固化为0.5
2.二次谐波制动数据
本保护利用三相差动电流二次谐波来防止涌流误动，Icd为差动电流基波分量，Icd2为差电流二次谐波分量，K2为二次谐波制动系数。
采用CAN通讯（或电流环方式、485），有红色LED、绿色LED指示灯。通过26芯扁平电缆与液晶显示模件相连。
经光电隔离后的开入量，驱动后与数据总线相连。原理示意图如下：
4.开入开出板模件：开关量信号采集与输出。
操作电源为直流220V电压，装有遥跳、遥合、各保护跳闸继电器，并留有一备用继电器，通过单元间连线（组屏时已连好）将信号送至操作箱单元，驱动保护出口继电器。开入开出板上装焊开入量的光电隔离回路，其公共端为—220V，原理示意图为：
8)所有保护功能均可根据需要直接投退，操作简单。
9)软件实现交流通道的模拟量精度调整，取消了传统的采保通道的误差补偿电位器，不但简化了硬件，更方便了现场调试、校验，还提高了精度。
10)独到的远动试验菜单功能。装置中设有“远动试验”菜单,通过菜单按钮进行远动信息传输试验,如“差动速断动作”、“高压侧CT断线告警”等，无需试验接点真正闭合，可在线试验，方便了远动调试。
能承受2KV/1min的工频耐压，5KV的冲击电压。
9．保护的主要技术数据
1) 差动速断保护
电流元件：整定范围2～80A，整定级差0.01A，误差小于±5%
时间元件：整定范围0～10S，整定级差0.01S,误差小于40ms
2) 比率差动保护
差动门坎电流：整定范围：0.5～10A，整定级差0.01A，误差小于±5%
5）过载闭锁有载调压
电流元件：（高压侧B相电流）整定：0.5～10A，整定级差0.01A，误差小于±5%
时间元件：整定范围0～10S，整定级差0.01S,误差小于40ms
三、保护逻辑原理
1.比率差动保护
当以下两式同时成立时比率差动元件保护动作
Icd＞Icdqd
Icd＞KID×Izd（KID=0.5）
2)通过菜单可直接查看主变各侧电流值的大小、相位关系，差电流大小，方便用户调试与主变投运。
3)选用高性能、高可靠性的80C196单片机，高度集成的PSD可编程外围芯片；宽温军用、工业级芯片；高精度阻容元件；进口密封继电器。
4)抗干扰、抗震动的结构设计
全封闭金属单元机箱，箱内插板间加装隔离金属屏蔽板；高可靠性的进口接插件，加装固定挡条。
直流电源回路 正常工作不大于8W
保护动作不大于10W
3.过载能力
交流电流回路 2倍额定电流连续工作
10倍额定电流允许10S
直流电源回路 80%—130%额定电压连续工作
4．测量误差：
保护电流 不大于±5%
5.温度影响
装置在-10℃ ～ 55℃温度下动作值因温度变化而引起的变差不大于±3%
6．允许环境温度
D.CT接线系数：当CT接线方式为“Δ”，接线系数为31/2
当CT接线为“丫”时，且不经过软件转换为“Δ”时，接线系数为1
当CT接线为“丫”时，但经过软件转换为“Δ”时，接线系数为31/2
转换前 软件转换（丫/丫投入ON） 转换后
如图所示，如果CT按“丫”接线，但经过软件转换成“Δ”，则计算时以转换后的IA’、IB’、IC’为计算值，而不是以IA、、IB、IC为计算值，在差动保护计算时特别要注意这一点。
主变各侧不平衡系数的计算：
A.主变高压侧为1（已固化）
B.中压侧不平衡系数=（Um×Km×Khjx）/（Uh×Kh×Kmjx）
C.低压侧不平衡系数=（UL×KL×Khjx）/（Uh×Kh×KLjx）
其中Uh 、Um、UL分别为主变高、中、低压侧额定电压
Kh、Km、KL分别为主变高、中、低压侧变比
Khjx、Kmjx、KLjx分别为主变高、中、低压侧CT接线系数
5．背板模件：各模件之间用牢靠进口接插件与背板相连接，相互传递数据。外部模拟量,开入量输入,控制输出均通过牢靠的端频率，保护信息等，保护功能投退，定值修定，人机界面友好。
六.变压器差动保护整定说明
（一）装置二次CT接线方式
方式1：主变各侧一次绕组接线方式的差异而引起各侧一次电流相位差异的补偿，由各侧CT接线方式进行纠正补偿。
7. 过载闭锁有载调压
动作条件：Ihb（高压侧B相电流）>Iset
T>Tset
式中Iset为该保护整定电流，Tset为该保护整定时间。
8. 主变本体保护：变压器本体保护通过主变操作箱中重动板上的重动继电器分别出口，跳各侧开关，其事件信号在差动装置采集与上送。
四.机箱结构
装置为IEC标准6U机箱, 其单箱外形及安装开孔尺寸见附图1。集中组屏时,三个单元插箱组成一层机箱, 嵌入式安装于屏柜上,每屏可装四层共12个单箱，标准屏柜尺寸为：2260X800X600或2360X800X600。
交流模件
电源模件
CPU模件
开入开出模件
各模件功能简述如下：
1．电源模件：提供装置各种工作电源，直流或交流220V输入，经抗干扰滤波回路后，利用逆变原理输出±5V，±12V，+24V。三组电压均不共地，且采用浮地方式，同外壳不相连。电源具有过压保护、过流保护功能。经拨动开关进行投退，有绿色LED灯指示。
+5V用于CPU及外围芯片
±12V用于模拟量采集回路
+24V用于驱动继电器
2． 交流模件：将交流电压、电流转变为弱电信号，以便模数转换。保护CT与测量CT分开，保证保护要求的抗饱和特性与测量精度。交流模件共可以装12路交流输入回路,据用户所要求的保护功能及测量功能而配备。其原理图如下：
3.CPU模件：采集数据、开入量，数据加工处理，完成计算、保护功能,产生控制出口、信息，完成通讯功能。
能承受IEC1000-4-3标准Ⅲ级、干扰场强10V/M的辐射电磁场干扰试验。
7.4快速瞬变干扰测试
能承受IEC1000-4-4标准Ⅲ级的快速瞬变干扰试验。
8．绝缘耐压标准满足部标
1)交流输入对地：大于100兆欧
2)直流输入对地：大于100兆欧
3)信号及输出触点对地：大于100兆欧
4)开入回路对地：大于100兆欧
e）过载启动风冷
f）过载闭锁有载调压
遥信量采集：a）本体轻、重瓦斯信号
有载轻、重瓦斯信号
压力释放信号
变压器超温告警
b）主变一侧开关的弹簧未储能、压力异常闭锁、报警
c）从主变一侧开关操作箱中采集开关跳、合位， 手跳、手合开关量
脉冲电量：一路有功脉冲电度、一路无功脉冲电度
遥控：遥控主变一侧开关
2.特点：
采用这种接线方式时，本装置菜单中关于主变各侧CT接线方式功能选择，将主变一次绕组为“丫”的变压器侧接线方式“丫/丫”设置为ON。
以上两种接线方式各侧二次CT极性均以母线侧为同名端接入装置。
（二）不平衡系数
主变各侧保护CT变比配备的差异形成的不平衡电流的补偿方式采用不平衡系数方式，在“测量精度调节”菜单中有“不平衡系数”菜单中进行不平衡系数设置。不平衡系数以高压侧为基准，高压侧不平衡系数固化为“1”
正常工作温度： -10℃ ～ 55℃
极限工作温度： -25℃ ～ 75℃
7．抗干扰性能:
7.1脉冲干扰试验
能承受频率为1MHZ及100KMZ电压幅值共模2500V,差模1000V的衰减震荡波脉冲干扰试验.
7.2静电放电测试
能承受IEC1000-4-2标准Ⅲ级、试验电压6KV的静电放电试验。
单元装置采取了隔离、软硬件滤波、看门狗电路、智能诊断各种开放闭锁控制，ALL IN ONE的主板电路设计原则，新型结构设计等多种抗干扰措施，取得了良好的效果。
6)体积小、模块化，既可安装于开关柜，构成分散式系统，又可集中组屏。
7)大屏幕液晶汉字显示运行参数、菜单，具有极好的人机界面，操作简单、直观、易学、易用。
一、简介
1.概述
DMP300型微机变压器差动保护测控装置，适用于110KV及以下电压等级的三圈变或两圈变，具有开入采集、脉冲电度量采集、遥控输出、通讯功能。其中DMP321适用于三圈变，DMP322适用于两圈变。
保护功能：a）差电流速断保护
b）二次谐波制动的比率差动保护
c）CT断线识别和闭锁功能
d）过负荷告警
（三）装置中二次谐波制动系数推荐为0.13
（四）比率差动制动斜率固化为0.5，以最大负荷侧电流为制动量。
（五）差动速断按躲过变压器涌流和外部故障时最大不平衡电流中最大者为整定值。
（六） 门坎电流按主变高压侧二次额定电流0.5Ie整定。
其中Ie：高压侧额定二次电流
Se：变压器容量
Uh：高压侧额定电压
Kh：高压侧互感器变比
11)多层次的PASSWORD：运行人员口令、保护人员口令、远动人员口令。
12)事件记录分类记录32条故障信息，32条预告信息，8条自检信息，并具掉电保持功能。
二、主要技术参数
1．额定数据
交流电流 5A
交流电压 100V
交流频率 50HZ
直流电压 220V
2．功率消耗
交流电流回路 IN=5A每相不大于0.5VA
五.硬件组成
DMP300型微机变压器主保护单元（差动保护）和后备保护单元保护装置硬件组成一样，由下列模件组成：电源模件，交流模件，CPU模件，开入开出板模件，背板模件，液晶显示模件，全封闭金属机箱，操作单元由变压器各侧的操作板模件背板模件，跳合闸状态显示模件，全封闭金属机箱组成，各模件之间有金属屏蔽板，减少电磁干扰的影响。插件位置示意如图：
Izd=maxIg ，Iz ，Id
其中：Ig、Iz、Id分别为高、中、低压侧负荷电流
Icd为差动电流
Icdqd为差动保护门坎定值
Izd为制动电流，取最大负荷侧电流
KID为比率制动特性斜率，固化为0.5
2.二次谐波制动数据
本保护利用三相差动电流二次谐波来防止涌流误动，Icd为差动电流基波分量，Icd2为差电流二次谐波分量，K2为二次谐波制动系数。
采用CAN通讯（或电流环方式、485），有红色LED、绿色LED指示灯。通过26芯扁平电缆与液晶显示模件相连。
经光电隔离后的开入量，驱动后与数据总线相连。原理示意图如下：
4.开入开出板模件：开关量信号采集与输出。
操作电源为直流220V电压，装有遥跳、遥合、各保护跳闸继电器，并留有一备用继电器，通过单元间连线（组屏时已连好）将信号送至操作箱单元，驱动保护出口继电器。开入开出板上装焊开入量的光电隔离回路，其公共端为—220V，原理示意图为：
8)所有保护功能均可根据需要直接投退，操作简单。
9)软件实现交流通道的模拟量精度调整，取消了传统的采保通道的误差补偿电位器，不但简化了硬件，更方便了现场调试、校验，还提高了精度。
10)独到的远动试验菜单功能。装置中设有“远动试验”菜单,通过菜单按钮进行远动信息传输试验,如“差动速断动作”、“高压侧CT断线告警”等，无需试验接点真正闭合，可在线试验，方便了远动调试。
能承受2KV/1min的工频耐压，5KV的冲击电压。
9．保护的主要技术数据
1) 差动速断保护
电流元件：整定范围2～80A，整定级差0.01A，误差小于±5%
时间元件：整定范围0～10S，整定级差0.01S,误差小于40ms
2) 比率差动保护
差动门坎电流：整定范围：0.5～10A，整定级差0.01A，误差小于±5%
5）过载闭锁有载调压
电流元件：（高压侧B相电流）整定：0.5～10A，整定级差0.01A，误差小于±5%
时间元件：整定范围0～10S，整定级差0.01S,误差小于40ms
三、保护逻辑原理
1.比率差动保护
当以下两式同时成立时比率差动元件保护动作
Icd＞Icdqd
Icd＞KID×Izd（KID=0.5）
2)通过菜单可直接查看主变各侧电流值的大小、相位关系，差电流大小，方便用户调试与主变投运。
3)选用高性能、高可靠性的80C196单片机，高度集成的PSD可编程外围芯片；宽温军用、工业级芯片；高精度阻容元件；进口密封继电器。
4)抗干扰、抗震动的结构设计
全封闭金属单元机箱，箱内插板间加装隔离金属屏蔽板；高可靠性的进口接插件，加装固定挡条。
直流电源回路 正常工作不大于8W
保护动作不大于10W
3.过载能力
交流电流回路 2倍额定电流连续工作
10倍额定电流允许10S
直流电源回路 80%—130%额定电压连续工作
4．测量误差：
保护电流 不大于±5%
5.温度影响
装置在-10℃ ～ 55℃温度下动作值因温度变化而引起的变差不大于±3%
6．允许环境温度
D.CT接线系数：当CT接线方式为“Δ”，接线系数为31/2
当CT接线为“丫”时，且不经过软件转换为“Δ”时，接线系数为1
当CT接线为“丫”时，但经过软件转换为“Δ”时，接线系数为31/2
转换前 软件转换（丫/丫投入ON） 转换后
如图所示，如果CT按“丫”接线，但经过软件转换成“Δ”，则计算时以转换后的IA’、IB’、IC’为计算值，而不是以IA、、IB、IC为计算值，在差动保护计算时特别要注意这一点。
主变各侧不平衡系数的计算：
A.主变高压侧为1（已固化）
B.中压侧不平衡系数=（Um×Km×Khjx）/（Uh×Kh×Kmjx）
C.低压侧不平衡系数=（UL×KL×Khjx）/（Uh×Kh×KLjx）
其中Uh 、Um、UL分别为主变高、中、低压侧额定电压
Kh、Km、KL分别为主变高、中、低压侧变比
Khjx、Kmjx、KLjx分别为主变高、中、低压侧CT接线系数
5．背板模件：各模件之间用牢靠进口接插件与背板相连接，相互传递数据。外部模拟量,开入量输入,控制输出均通过牢靠的端频率，保护信息等，保护功能投退，定值修定，人机界面友好。
六.变压器差动保护整定说明
（一）装置二次CT接线方式
方式1：主变各侧一次绕组接线方式的差异而引起各侧一次电流相位差异的补偿，由各侧CT接线方式进行纠正补偿。
7. 过载闭锁有载调压
动作条件：Ihb（高压侧B相电流）>Iset
T>Tset
式中Iset为该保护整定电流，Tset为该保护整定时间。
8. 主变本体保护：变压器本体保护通过主变操作箱中重动板上的重动继电器分别出口，跳各侧开关，其事件信号在差动装置采集与上送。
四.机箱结构
装置为IEC标准6U机箱, 其单箱外形及安装开孔尺寸见附图1。集中组屏时,三个单元插箱组成一层机箱, 嵌入式安装于屏柜上,每屏可装四层共12个单箱，标准屏柜尺寸为：2260X800X600或2360X800X600。
交流模件
电源模件
CPU模件
开入开出模件
各模件功能简述如下：
1．电源模件：提供装置各种工作电源，直流或交流220V输入，经抗干扰滤波回路后，利用逆变原理输出±5V，±12V，+24V。三组电压均不共地，且采用浮地方式，同外壳不相连。电源具有过压保护、过流保护功能。经拨动开关进行投退，有绿色LED灯指示。
+5V用于CPU及外围芯片
±12V用于模拟量采集回路
+24V用于驱动继电器
2． 交流模件：将交流电压、电流转变为弱电信号，以便模数转换。保护CT与测量CT分开，保证保护要求的抗饱和特性与测量精度。交流模件共可以装12路交流输入回路,据用户所要求的保护功能及测量功能而配备。其原理图如下：
3.CPU模件：采集数据、开入量，数据加工处理，完成计算、保护功能,产生控制出口、信息，完成通讯功能。
能承受IEC1000-4-3标准Ⅲ级、干扰场强10V/M的辐射电磁场干扰试验。
7.4快速瞬变干扰测试
能承受IEC1000-4-4标准Ⅲ级的快速瞬变干扰试验。
8．绝缘耐压标准满足部标
1)交流输入对地：大于100兆欧
2)直流输入对地：大于100兆欧
3)信号及输出触点对地：大于100兆欧
4)开入回路对地：大于100兆欧
e）过载启动风冷
f）过载闭锁有载调压
遥信量采集：a）本体轻、重瓦斯信号
有载轻、重瓦斯信号
压力释放信号
变压器超温告警
b）主变一侧开关的弹簧未储能、压力异常闭锁、报警
c）从主变一侧开关操作箱中采集开关跳、合位， 手跳、手合开关量
脉冲电量：一路有功脉冲电度、一路无功脉冲电度
遥控：遥控主变一侧开关
2.特点：
采用这种接线方式时，本装置菜单中关于主变各侧CT接线方式功能选择，将主变一次绕组为“丫”的变压器侧接线方式“丫/丫”设置为ON。
以上两种接线方式各侧二次CT极性均以母线侧为同名端接入装置。
（二）不平衡系数
主变各侧保护CT变比配备的差异形成的不平衡电流的补偿方式采用不平衡系数方式，在“测量精度调节”菜单中有“不平衡系数”菜单中进行不平衡系数设置。不平衡系数以高压侧为基准，高压侧不平衡系数固化为“1”
正常工作温度： -10℃ ～ 55℃
极限工作温度： -25℃ ～ 75℃
7．抗干扰性能:
7.1脉冲干扰试验
能承受频率为1MHZ及100KMZ电压幅值共模2500V,差模1000V的衰减震荡波脉冲干扰试验.
7.2静电放电测试
能承受IEC1000-4-2标准Ⅲ级、试验电压6KV的静电放电试验。
