XZ-6000 系列微机保护测控装置技术说明书目 录1概述 (1)2XZ-6111馈线保护测控装置 (6)3XZ-6121变压器保护测控装置 (12)4XZ-6131电容器保护测控装置 (17)5XZ-6141电动机保护测控装置 (22)6XZ-6142电动机差动保护装置 (30)7XZ-6161进线及母联备自投装置 (35)8XZ-6162厂用变备自投装置 (44)9XZ-6101微机测控装置 (51)10XZ-6104电压测控装置 (52)11使用说明 (55)1概述1．1 装置简介XZ-6000系列微机保护测控装置是将保护功能和远动功能集中在一个装置中，及“四合一”（保护、遥测、遥信、遥控）保护测控装置。
针对中压变电站中不同的保护测控对象，XZ-6000系列微机保护测控装置的具体型号及功能如下：XZ-6111: 用于10kV及以下电压等级的经消弧线圈接地或不接地系统中的馈电线路的保护测控。
XZ-6121: 用于10kV及以下电压等级的经消弧线圈接地或不接地系统中的配电变压器的保护测控。
XZ-6131: 用于10kV及以下电压等级的经消弧线圈接地或不接地系统中单Y型\双Y型\△型接线的并联电容器组的保护测控。
XZ-6141: 用于10kV及以下电压等级的经消弧线圈接地或不接地系统中的高压电动机的保护测控。
XZ-6142是用于10kV及以下电压等级的经消弧线圈接地或不接地系统中的电动机的差动保护装置XZ-6161: 用于10kV及以下电压等级的变电站内进线及母联的自投装置。
XZ-6162: 用于10kV及以下电压等级的厂用变压器的一对一/一对二的自投装置。
XZ-6101：用于10kV及以下电压等级的变电站内的一段母线上的Ua、Ub、Uc、Uab、Ubc、Uca、Uo、Ia、Ib、Ic、Io、F、P、Q、cos、kWh、kVarh的测量及传送到后台和调度。
XZ-6104: 用于10kV及以下电压等级的变电站内双母线或单母线分段的电压测量与并列，具有电压越限报警功能。
393AM2SE系列微机保护测控装置安装使用说明书V1.0安科瑞电气股份有限公司申明版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的最新规格。
目录第一章使用说明 (1)1装置介绍 (1)1.1概述 (1)1.2特点 (1)1.3装置功能对照表 (2)1.4装置选型表 (3)2技术参数 (3)2.1额定参数 (3)2.2主要技术性能 (4)2.3正常工作环境条件 (4)2.4绝缘性能 (4)2.5电磁兼容性能 (5)3装置操作说明 (5)3.1前面板说明 (5)3.2按键说明 (5)3.3菜单说明 (5)4装置外形尺寸及安装方法 (12)4.1外形及开孔尺寸 (12)4.2安装方法 (13)5装置事件记录清单 (14)第二章技术说明 (26)1功能简介 (26)2保护原理 (27)3定值表 (36)4接线方式 (41)5调试方法 (42)6二次原理图 (48)7维护及其他问题处理 (51)附录1AM5-FT防跳模块 (52)附录2遥信量名字映射表 (54)第一章使用说明1装置介绍1.1概述AM2SE系列微机保护装置集保护、控制于一体，可满足客户20KV及以下电压等级用电系统对电力能源安全运行、可靠性的保障要求。
目前广泛使用在变电站、工矿企业、医院、学校、商业广场以及大型楼宇等配网用电系统中。
保护装置采用先进成熟可靠的保护原理和算法，抗干扰性能强，可靠性高，保护实现方式灵活，通讯采用冗余设计。
装置具备8路开关量采集和5路继电器输出，能与Acrel-2000Z 电力监控软件配合，可以实现无人值班的终端用户变电站配电自动化系统。
1.2特点成熟完善的保护功能：保护装置针对不同一次设备可以灵活配置不同的保护功能，可以实现20kV以下电压等级变配电站保护控制功能，适用于线路、母联、配电变压器等设备的保护和自动控制功能。
NSP784（V2.0）配电变压器保护测控装置技术说明书1 概述NSP784(V2.0)配电变压器保护及测控装置（以下简称装置），适用于35kV、10kV低压配电变压器、所用变压器的高压侧或110kV主变压器的不接地侧，可集中组屏也可在开关柜就地安装。
2 技术参数2.1额定参数额定直流电压：220V 或110V，允许偏差-20%～+20%。
额定交流数据a) 交流电压：100 V或57.7Vb) 交流电流：5A 或1Ac) 额定频率：50Hz功率消耗a) 直流回路：正常工作时不大于20W，装置动作时不大于25W。
b) 交流电压回路：每相不大于0.5VAc) 交流电流回路：额定电流为5A 时每相不大于1.0VA；额定电流为1A 时每相不大于0.5VA。
开关量输入电平为220V或110V；遥脉及GPS输入为24V。
2.2主要技术性能2.2.1 采样回路精确工作范围及误差†2.2.2 过载能力交流电流回路：2倍额定电流，连续工作；10倍额定电流，允许10秒；40倍额定电流，允许1秒；交流电压回路：1.2倍的额定电压，连续工作。
2.2.3 接点容量出口跳闸触点：允许长期通过电流8A，切断电流0.3A（DC220V，V/R 1ms），出口信号触点：允许长期通过电流8A，切断电流0.3A（DC220V，V/R 1ms）2.2.4 跳合闸电流断路器跳闸电流：0.5A、1A、1.5A、2A、2.5A、3A、3.5A、4A。
断路器合闸电流：0.5A、1A、1.5A、2A、2.5A、3A、3.5A、4A。
2.2.5 各类元件定值误差电流元件定值误差：<±5%电压元件定值误差：<3%时间元件:<±50ms方向元件角度误差：<±5度频率滑差误差：<±0.5Hz2.2.6 整组动作时间(包括继电器固有时间)速动段的固有动作时间：1.2倍整定值时，误差不大于40ms2.2.7 测量系统精度：电流、电压测量精度：<±0.2%X额定值功率测量精度：<±0.5% X额定值频率测量精度：<±0.01Hz2.2.8 遥信分辨率遥信分辨率：2ms2.3 绝缘性能2.3.1 绝缘电阻装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V 的兆欧表测量其绝缘电阻值正常试验大气条件下各等级的各回路绝缘电阻不小于20M。
1 适用范围LCS621微机线路保护装置主要适用于35KV及以下电压等级的线路变压器组保护，可集中组屏，也可分散于开关柜。
2 主要功能2.1保护功能①三相（或两相）式三段电流保护（速断、限时电流速断、过流），（带后加速、低压闭锁、方向保护）②反时限过流保护（该功能仅适用于V2.02版以上）③三相一次重合闸(不对应启动、保护启动、检无压)④低频减载(带欠流闭锁，滑差闭锁)⑤零序方向保护（小电流接地选线用）⑥低压减载（带加速功能）⑦零序过流保护⑧过负荷告警⑨PT、CT断线、线路PT断线报警以上各种保护均有软件开关，可分别投入和退出。
2.2远动功能①遥测：Ia、Ib、Ic、P、Q、COSФ、Ula②遥信：一个断路器（双位置遥信），两个开关遥信，弹簧未储能，轻瓦斯告警，重瓦斯跳闸（油浸式）变压器超温告警，超温跳闸（干式变）③遥脉：本线路有功，无功电量（与两个遥信复用，可选）④遥控：本线路遥跳、遥合2.3录波功能装置具有故障录波功能，记忆最新8套故障波形，记录故障前10个周波，故障后10个周波，返回前10个周波，返回后5个周波，可在装置上查看、显示故障波形，进行故障分析，也可上传当地监控或调度。
3 技术指标3.1额定数据交流电流5A、1A交流电压100V交流频率50HZ直流电压220V、110V3.2功率消耗交流电流回路IN=5A 每相不大于0.5V A交流电压回路U=UN 每相不大于0.2V A直流电源回路正常工作不大于10W保护动作不大于20W3.3过载能力交流电流回路2倍额定电流连续工作10倍额定电流允许10S40倍额定电流允许1S交流电压回路 1.2倍额定电压连续工作直流电源回路80%—110%额定电压连续工作3.4测量误差测量电流电压不大于±0.3%有(无)功功率不大于±0.5%保护电流不大于±3%3.5温度影响正常工作温度：-10℃～55℃极限工作温度：-25℃～75℃装置在-10℃～55℃温度下动作值因温度变化而引起的变差不大于±1%。

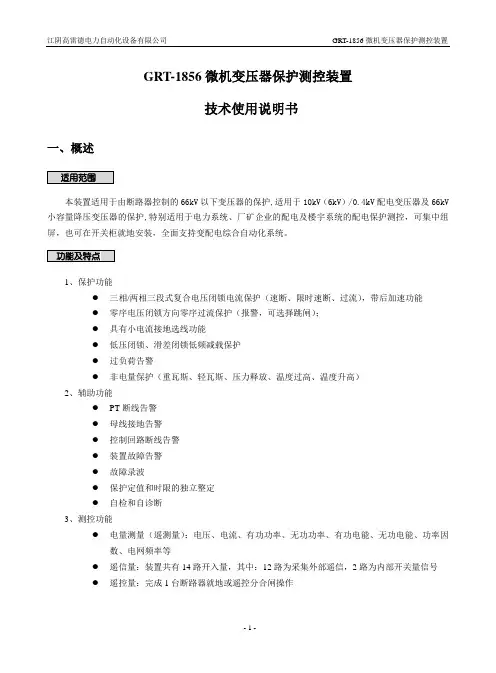

GRT-1856微机变压器保护测控装置技术使用说明书一、概述本装置适用于由断路器控制的66kV以下变压器的保护,适用于10kV（6kV）/0.4kV配电变压器及66kV 小容量降压变压器的保护,特别适用于电力系统、厂矿企业的配电及楼宇系统的配电保护测控，可集中组屏，也可在开关柜就地安装，全面支持变配电综合自动化系统。
1、保护功能●三相/两相三段式复合电压闭锁电流保护（速断、限时速断、过流），带后加速功能●零序电压闭锁方向零序过流保护（报警，可选择跳闸）；●具有小电流接地选线功能●低压闭锁、滑差闭锁低频减载保护●过负荷告警●非电量保护（重瓦斯、轻瓦斯、压力释放、温度过高、温度升高）2、辅助功能●PT断线告警●母线接地告警●控制回路断线告警●装置故障告警●故障录波●保护定值和时限的独立整定●自检和自诊断3、测控功能●电量测量（遥测量）：电压、电流、有功功率、无功功率、有功电能、无功电能、功率因数、电网频率等●遥信量：装置共有14路开入量，其中：12路为采集外部遥信，2路为内部开关量信号●遥控量：完成1台断路器就地或遥控分合闸操作4、闭锁功能●断路器就地和遥控操作互为闭锁且具有防跳功能5、通讯功能●标准的RS485多机通讯接口6、特点●采用分层分布式设计，可组屏安装或直接安装于开关柜上●封闭、加强型单元机箱，抗强干扰设计，适用于恶劣环境，可靠性高、抗干扰能力强，符合IEC电磁兼容标准●可以实现远方定值整定与修改●事件顺序记录并上传SOE事件●汉字液晶显示，键盘操作●设有独立的起动元件用来开放继电器电源，提高装置的安全性二、基本原理针对A、C（或A、B、C）相电流基波最大值，当任一相达到整定值，则定时器启动，若持续到整定时限，且相应保护的投退控制字处于投入状态，装置则发出跳闸控制信号，并记录和上传相应的SOE事件。
若在整定时限内电流返回则复位计时器。
速断无延时，过流可以通过控制字选择低电压闭锁或者负序电压闭锁。
KY-8120线路保护测控装置01 装置简介KY-8120是以电压、电流保护及其三相一次重合闸为基本配置的微机线路保护测控装置，适用于35KV及以下电压等级配电网系统、厂用电系统和工矿企业用电系统的进线、出线（馈线）、母联等的保护与测控制。
装置自带操作回路，可集中组屏，也可分散安装在开关柜上或就地安装于户外开关场。
KY-8120A型装置测量、保护共用一组CT；KY-8120B型装置测量、保护各用一组CT。
02 主要功能功能 \ 产品型号KY-8120A KY-8120B保护功能复压方向闭锁三段过流保护√√反时限过流保护√√加速段保护√√充电保护√√过负荷告警√√零序过流保护√√零序过压告警√小电流接地告警√低电压保护√√重合闸（不检定）√√CT 断线告警√√PT 断线告警√√测控功能4套定值支持定值区的整定、拷贝、切换软压板、硬压板重要功能通过软压板和硬压板共同控制测量电压、电流、功率、频率等电气量的测量与远传，测量计及13次谐波遥信10路外部开入遥信采集，多路软遥信控制4路出口接点，定义为跳闸、合闸出口接点，保护、告警信号接点操作回路独立的操作防跳回路，控制电源交直流220V通用、开关跳合闸电流0.5~5A自适应，支持就地操作及遥控操作，监视控制回路断线现场总线eCAN 和RS485，集成IEC-103 、CAN2.0、MODBUS等规约对时专用硬件时钟电路，支持网络对时监视记录功能装置操作记录、遥控操作记录、SOE记录、保护事件记录、遥信变位记录、上电自诊断、运行自监视、虚拟测试功能自检功能动态检测装置故障，检测到错误告警并闭锁出口防止误动双看门狗保证装置可靠运行和故障自恢复03 保护原理3.1 复压闭锁元件利用复合电压闭锁元件，可以保证装置在电机反充电等非故障情况下不出现误动作，同时可提高相间电流保护的灵敏度。
复合电压闭锁元件开放条件：A ．MIN （Uab 、Ubc 、Uca ）< Uset ；Uset 为低电压定值B ．U2 >U2set ；U2为负序电压，U2set 为负序电压定值 以上两个关系为或逻辑。
微机型保护测控装置目录1装置简介 (1)1.1概述 (1)1.2产品特点 (1)1.3基本功能 (1)1.4产品使用 (2)2技术指标 (2)2.1工作环境条件 (2)2.2额定参数 (2)2.3精度及误差 (2)2.4遥信分辨率 (3)2.5过载能力 (3)2.6继电器输出 (3)2.7开关量输入 (3)2.8电气绝缘性能 (3)2.9机械性能 (3)2.10电磁兼容性能 (4)3功能说明 (4)3.1保护功能 (4)3.1.1速断保护 (4)3.1.2复合电压元件 (4)3.1.3限时速断 (5)3.1.4定时限过流 (5)3.1.5反时限过流保护 (5)3.1.6过热保护 (6)3.1.7过负荷保护 (6)3.1.8起动时间过长保护 (6)3.1.9堵转保护 (7)3.1.10充电保护 (7)3.1.11零序过流保护(I、II段) (7)3.1.12负序过流保护 (8)3.1.13过压保护 (8)3.1.14低压保护 (8)3.1.15低周减载 (8)3.1.16电容器差压保护 (9)3.1.17绝缘监视 (9)3.1.18TV断线 (9)3.1.19重要遥信处理 (9)3.2测量监视功能 (10)3.2.1测量 (10)3.2.2遥信功能 (10)3.3控制功能 (10)3.4通讯功能 (11)3.5记录功能 (11)3.5.1事件记录 (11)3.5.2故障录波记录 (11)4操作使用说明 (11)4.1按键操作 (11)4.2信号指示灯 (12)4.3默认显示页面 (12)4.4显示结构 (13)4.5画面详细说明 (13)4.5.1数据查询 (14)4.5.2定值查询 (15)4.5.3事件记录 (16)4.5.4参数设置 (18)4.5.5装置维护 (22)4.5.6装置信息 (23)4.5.7定值清单 (24)5安装调试说明 (27)5.1安装 (27)5.1.1装置安装图 (28)5.1.2背板端子布置 (28)5.1.3端子排总体布置： (28)5.1.4模拟量输入 (29)5.1.5工作电源 (29)5.1.6接地线的连接 (29)5.1.7通信接线 (29)5.2开出继电器的应用 (29)5.3开关量输入的应用 (29)5.4通电试验 (29)5.5模拟试验 (30)5.6装置故障分析 (30)6接线原理图 (32)7售后服务承诺 (33)7.1质量保证 (33)7.2装置升级 (33)7.3质保范围 (33)附录1：手册变更信息 (34)微机型保护测控装置1装置简介1.1概述PMC-6510微机型保护测控装置(以下简称PMC-6510)是在消化吸收国内外先进技术的基础上设计开发的用于110kV及以下电压等级的保护测控一体化装置。

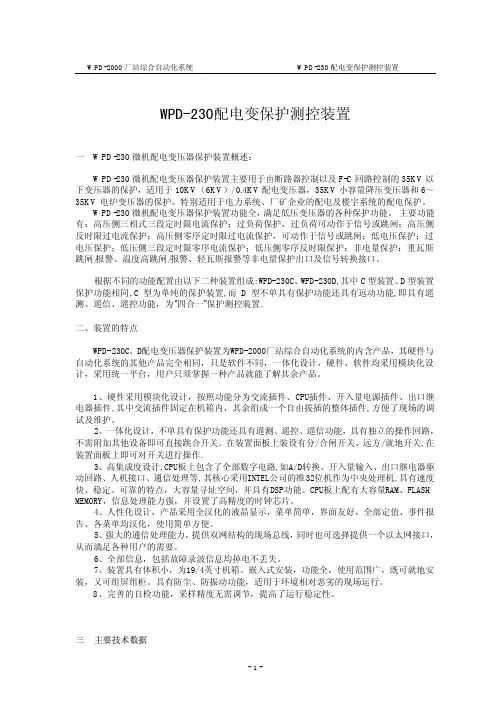

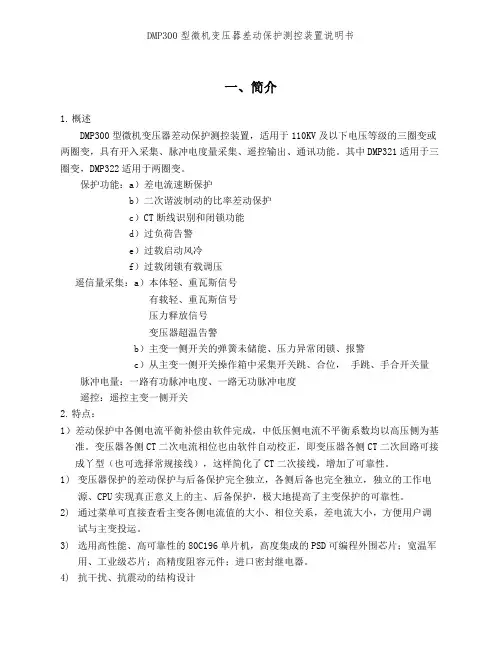

一、简介1.概述DMP300型微机变压器差动保护测控装置，适用于110KV及以下电压等级的三圈变或两圈变，具有开入采集、脉冲电度量采集、遥控输出、通讯功能。
其中DMP321适用于三圈变，DMP322适用于两圈变。
保护功能：a）差电流速断保护b）二次谐波制动的比率差动保护c）CT断线识别和闭锁功能d）过负荷告警e）过载启动风冷f）过载闭锁有载调压遥信量采集：a）本体轻、重瓦斯信号有载轻、重瓦斯信号压力释放信号变压器超温告警b）主变一侧开关的弹簧未储能、压力异常闭锁、报警c）从主变一侧开关操作箱中采集开关跳、合位，手跳、手合开关量脉冲电量：一路有功脉冲电度、一路无功脉冲电度遥控：遥控主变一侧开关2.特点：1）差动保护中各侧电流平衡补偿由软件完成，中低压侧电流不平衡系数均以高压侧为基准。
变压器各侧CT二次电流相位也由软件自动校正，即变压器各侧CT二次回路可接成丫型（也可选择常规接线），这样简化了CT二次接线，增加了可靠性。
1)变压器保护的差动保护与后备保护完全独立，各侧后备也完全独立，独立的工作电源、CPU实现真正意义上的主、后备保护，极大地提高了主变保护的可靠性。
2)通过菜单可直接查看主变各侧电流值的大小、相位关系，差电流大小，方便用户调试与主变投运。
3)选用高性能、高可靠性的80C196单片机，高度集成的PSD可编程外围芯片；宽温军用、工业级芯片；高精度阻容元件；进口密封继电器。
4)抗干扰、抗震动的结构设计全封闭金属单元机箱，箱内插板间加装隔离金属屏蔽板；高可靠性的进口接插件，加装固定挡条。
5)独到的多重抗干扰设计单元装置采取了隔离、软硬件滤波、看门狗电路、智能诊断各种开放闭锁控制，ALL IN ONE的主板电路设计原则，新型结构设计等多种抗干扰措施，取得了良好的效果。
6)体积小、模块化，既可安装于开关柜，构成分散式系统，又可集中组屏。
7)大屏幕液晶汉字显示运行参数、菜单，具有极好的人机界面，操作简单、直观、易学、易用。
HSA-500微机保护测控装置使用说明书一．保护测控装置面板图标使用说明：1．微机保护测控装置说明：微机保护测控装置包含以下型号内容：HSA-531 线路保护测控装置；HSA-535 变压器保护测控装置；HSA-536 电动机保护测控装置；HSA-537 电动机差动保护测控装置；HSA-539 电容器保护测控装置；HSA-551 母联备自投保护测控装置；HSA-552 母线PT保护测控装置；HSA-512 主变差动保护测控装置；HSA-515 主变后备保护测控装置；该类型保护测控装置的名称在保护测控装置的最上端直接显示；2．微机保护测控装置面板指示灯说明：此类型的面板指示灯共有七个，从上往下依次排列顺序如下：O 运行：表示装置的运行状态，正常运行时为绿色显示且不停的闪烁。
O 电源：表示装置的工作电源是否正常，正常运行时为绿色显示且常亮。
O 告警：表示装置检测的设备有不正常的状态发生，正常运行时不显示，出现不正常状态时显示红色。
过负荷、PT 断线、PT失压、零序过流、小电流接地、轻瓦斯、温度升高等情况出现时指示灯显示红色。
出现以上现象时需要值班人员根据实际情况对设备进行检查、调整。
O 事故：表示装置检测的设备有事故状态发生，正常运行时不显示，出现事故状态时显示红色。
保护跳闸等情况出现时指示灯显示红色。
出现以上情况时需要值班人员根据事故发生的实际情况对设备进行检查、调整。
O 故障：表示装置通过自检发现装置本身的元件是否有故障。
正常运行时不显示，出现不正常状态时显示红色。
此灯亮时请值班人员速将故障类型告诉厂家，由厂家做出处理。
O 合位：表示装置所保护的设备开关是否在合闸位置。
在合闸位置显示红色指示灯。
O 分位：表示装置所保护的设备开关是否在分闸位置。
在分闸位置显示绿色指示灯。
3．微机保护测控装置的操作键说明：▲：是液晶上光标的上移键，按此键光标将从下往上移动；另外作为“保护定值”菜单中的数字增加键，每按此键一下，对应的数字将增加“1”。
BHE-336F(D)微机防孤岛保护装置河北北恒电气科技有限公司目录1．适用范围 (3)2．主要功能 (3)3．技术数据 (3)3.1额定参数 (3)3.2技术指标 (3)3.3 环境条件 (3)3.4 绝缘性能 (4)3.5 机械性能 (4)3.6 触点性能 (4)3.7 抗干扰性能 (4)4．液晶显示说明 (5)4.1人机接口 (5)4.2正常运行显示 (5)4.3 人机对话功能表 (5)4.4各种功能键的说明 (6)4.5故障处理 (9)5．装置定值清单 (9)6．保护功能介绍 (11)6.1过压一段保护功能 (11)6.2过压二段保护功能 (11)6.3低压一段保护功能 (11)6.4低压二段保护功能 (11)6.5过频一段保护功能 (12)6.6过频二段保护功能 (12)6.7低频一段保护功能 (12)6.8低频二段保护功能 (12)6.9逆功率一段保护功能 (13)6.9逆功率二段保护功能 (13)6.10频率突变保护功能 (13)6.11、来电合闸功能（光伏并网箱特殊需求） (13)6.11 PT断线检测 (13)6.12非电量保护 (14)7．通讯功能 (14)8．调试说明及注意事项 (14)8.1 保护测控装置安装调试说明 (14)8.2 投运前注意事项(必须对装置的定值进行合理的重新整定)： (15)8.3 投运后注意事项： (15)8.4 运行维护注意事项： (15)8.5 订货须知： (16)附图 (16)1．适用范围BHE-336F(D)微机防孤岛保护装置配电变压器的低压侧进行实时监测；对清洁电源进行必要的控制，不允许非计划性的孤岛现象发生。
采用专门为其设计的微机装置和控制电路，这样可以保证保护动作快速性和控制的准确性。
可集中组屏，也可以分散安装在开关柜上。
通讯方式为485总线。
孤岛现象：电网失压时，光伏电站仍保持对失压电网中的某一部分线路继续供电的状态。
对于小型光伏电站，应具备快速监测孤岛且立即断开与电网连接的能力。
1 概述 ......................................1.1 应用范围 (3)1.2 保护功能 (3)1.3 测量功能 (3)1.4 监视功能 (4)1.5 控制功能 (4)1.6 事件记录 (4)1.7 人机接口 (5)1.8 通信功能 (5)2 整定说明 ....................................2.1 保护参数整定表 (6)2.2 设备参数整定表 (7)2.3 通讯参数整定表 (7)3 基本操作与使用 .................................3.1 装置上电 (8)3.1.1 主机模块初始化 (8)3.1.2 面板模块初始化 (8)3.2 面板操作 (8)3.2.1 面板功能 (8)3.2.2 液晶显示屏 (9)3.2.3 断路器分位/合位指示灯 (9)3.2.4 故障/告警信号指示灯 (9)3.2.5 信号复归按键 (10)3.2.6 高亮度LED发光指示灯 (10)3.2.7 液晶显示屏操作按键 (10)3.2.8 断路器分闸/合闸操作按键 (10)3.2.9 遥控/本地指示灯 (11)3.2.10 遥控/本地锁 (11)3.3 菜单操作 (12)3.3.1 开机主屏 (12)3.3.2 测量数据 (12)3.3.3 开入量状态 (12)3.3.4 记录显示 (13)3.3.5 参数设置 (13)3.3.6 设备参数 (13)3.3.7 保护功能 (14)3.3.8 时间设置 (14)3.3.9 通讯设置 (14)4调试大纲................................ ......14.1通电前检查 .......................... . (15)4.2通电检查 ............................ .. (15)4.3投运前检查 ......................... (16)4.4投运后注意事项 ..................... . (16)4.5运行维护注意事项 ................... (16)5附录 (17)5.1YT201P机械尺寸图及开孔图........... (17)5.2YT201P背面端子图.................... (18)5.3YT201P典型接线图（线路保护）........ .. (19)1概述YT201P通用型微机保护测控装置适用于35KV以下电压等级的变压器与线路的保护、测量及控制。
YH-B2100PDB型微机配电变压器保护测控装置技术说明书Ver 1.0第一章概述YH-B2100PDB型微机配电变压器保护测控单元作为新一代数字式变电站线路保护测控装置，适用于110KV及以下电压等级的各种箱式变压器、出线变压器等配电变压器，对其进行控制、保护、测量、远动通信、故障录波、事件记录等功能。
该装置既可单独供货，亦可与YH-B2100型系统其他装置及监控系统一起组成变电站综合自动化系统。
该装置具有以下特点：★采样元件采用精密电压电流互感器，体积小，重量轻，负载小。
★测量采用12位A/D转换器，精度达0.5级，并计及11次谐波，符合国家对RTU 的要求。
★人机界面采用128×64全汉化大屏幕液晶显示器，界面友好直观，操作简单，使用方便。
﹡就地及远方定值整定功能（定值、时限独立整定）；﹡实时显示运行参数及保护定值功能；﹡远方就地位置显示。
★软硬件均采用标准化模块设计，适用于各种配置要求，能方便的实现用户不同要求的保护组合，硬件通用性好，互换性强。
★提供一路CANBUS接口和一路232接口，支持与变电站综合自动化系统相关单元通信。
★ CANBUS波特率为33333 BPS，报文具有优先级，可主动上发报警，大大提高了故障响应时间。
★可显示测量和保护电量参数的幅值及相位，便于用户检查接线。
★可记录保护动作前3个周波、故障后5个周波，跳闸前8个周波的电压电流波形，通过CANBUS总线传至后台机或录波显示及打印单元打印或显示。
★事件顺序记录。
★可通过就地的分合按钮或后台机遥控命令，控制一台断路器。
★断路器压力异常闭锁功能。
★双层印制电路板布线技术及SMT表面贴装工艺，抗干扰能力强。
★体积小的全密封装置，安装方便，外形美观，内部结构紧凑合理。
第二章工作原理本单元集远动通信、保护、控制、测量、故障录波、事件记录为一体，采用交流采样技术，采样频率为1200HZ，保护电量的基波及谐波通过数字滤波，用差分和付氏算法求得，做出保护逻辑判断，驱动或闭锁单元上的出口继电器，该算法有利于消除模拟通道的零漂，具有较高的可靠性。
测量的电量参数通过模拟量有效值算法求得（计及11次谐波），在大屏幕液晶显示器上显示，精度较高。
为保证开关拒动时使继电器不损坏，单元设有完善的防跳回路，同时还具有可靠的自保持回路及断路器控制电路。
第三章主要技术参数3．1额定参数★交流电流：5A；★交流电压：100V、 100/ 3V；★频率：50Hz；★直流电压：220V。
3．2 功耗★交流电流回路每相不大于0.5VA；交流电压回路每相不大于0.5VA；★直流电源回路：当正常工作时，不大于15W；当保护动作时，不大于20W。
3．3 保护动作特性指标各保护元件的固有动作时间不大于50ms(在1.2倍的整定值下测试)。
3．4主要技术性能指标★电流速断保护a、速断整定范围：2.5A~80A、级差0.1A；b、电流速断保护整定值误差不超过±3%；c、速断整定时间：0~5S、级差0.1S；d、在1.2倍整定值下电流速断动作时间整定误差不超过±（1%整定值+50ms）。
★过电流保护a、过流整定范围：2A~80A、级差0.1A；b、过电流保护整定值误差不超过±3%；c、过流整定时间：0~99S、级差0.1S；d、在 1.2倍整定值下过电流保护动作时间整定误差不超过±（1%整定值+50ms）。
★高压侧反时限过负荷保护a、过负荷保护定值整定范围：1A~60A 级差0.1A ；b、过负荷保护整定值误差不超过±3%；★低压侧反时限零序电流保护a、低压零序电流保护定值整定范围：0.5A~80.0A 级差0.1A；b、低压零序电流保护整定值误差不超过±3%；★高压侧零序电流保护a、高压零序电流保护整定范围：0.1A~6.0A、级差0.01A；b、高压零序电流保护整定值误差不超过±3%；c、高压零序电流保护延时整定范围：0~99S 级差0.1 S；d、在1.2倍整定值下高压零序电流保护动作时间整定误差不超过±（1%整定值+50ms）。
★零序电压保护a、零序电压保护定值整定范围：3.0V~100.0V 级差 0.1V；b、零序电压保护整定值误差不超过±3%；c、零序电压延时整定范围：0.1~99.0S 级差0.1 S；d、在1.2倍整定值下零序电压保护动作时间整定误差不超过±（1%整定值+50ms）。
★超高温保护超高温保护动作，动作时间误差不超过30ms。
★瓦斯保护重瓦斯保护动作，动作时间误差不超过30ms。
3．5采样回路电流、电压精确工作范围★电压输入范围： 0~128V；★测量电流输入范围： 0~6.4A；★保护电流输入范围： 0~80A（如用户有特殊要求可达到100A）；★零序电流输入范围： 0.1~6A。
3．6绝缘性能★绝缘电阻各带电导电回路分别对非带电金属部分及外壳之间，无电气联系的各带电导电回路之间，用开路电压为500V的兆欧表测定其绝缘电阻值不小于100MΩ。
★介质强度各带电导电回路分别对非带电金属部分及外壳之间，无电气联系的各带电导电回路之间，能承受交流50HZ，电压2KV（有效值），历时1min的工频耐压试验而无绝缘击穿闪络及元器件损坏现象。
3．7 冲击电压各输入输出端子分别对地，交流回路与直流回路之间，交流电压回路和交流电流回路之间，能承受幅值为5KV的标准雷电波短时冲击电压试验，装置无绝缘损坏。
3．8 抗电气干扰能力能承受频率为1MHZ及100KHz衰减振荡波脉冲干扰检验，严酷等级为III 级的静电放电干扰检验，严酷等级为III级的辐射电磁场干扰检验，严酷等级为Ⅳ级的快速瞬变干扰检验。
3．9 机械性能★工作条件：能承受严酷等级为I级的振动耐久响应，冲击耐久响应检验。
★运输条件：能承受严酷等级为I级的振动耐久，冲击耐久及碰撞检验。
3．10 环境条件★环境温度a、工作：–5℃～45℃；b、贮运：–20℃～55℃，在极限值下不施加激励量，装置不出现不可逆变化，温度恢复后，装置应能正常工作。
★环境湿度：45％~75％，最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为25℃且表面无凝露。
★大气压力：86kPa~106kPa。
★周围环境：装置的使用地点应无爆炸危险、无腐蚀性气体及导电尘埃、无严重霉菌、无剧烈振动源，不允许有超过变电站范围内可能遇到的电磁场存在。
有防御雨、雪、风、沙、尘埃及防静电措施。
3．11 外形及开孔尺寸★单元外形尺寸：285mm×150mm×70mm。
★安装开孔尺寸：（长）267mm×（宽）147mm。
第四章装置硬件原理装置的硬件原理结构图如下图所示：第五章保护配置及原理BT2000-PDB型数字式线路保护测控装置保护功能配置逻辑图如下：★速断保护当A、B、C三相中任何一相电流幅值大于整定值时，相应定时器启动，若持续到整定时限，且保护处于投入状态则出口动作。
若在整定时限内电流返回方终止定时器。
保护可瞬时动作。
返回系数大于0.95。
其动作判据为：｜Id｜>Idset式中：Id为速断动作值，Idset为速断整定值。
★限时速断保护当A、B、C三相中任何一相电流幅值大于整定值时，相应定时器启动，若持续到整定时限，且保护处于投入状态则出口动作。
若在整定时限内电流返回方终止定时器。
保护可瞬时动作或带短延时。
返回系数大于0.95。
其动作判据为：｜Id｜>Idset T>Tset式中：Id为限时速断动作值，Idset为限时速断整定值，Tset为整定时限。
★过电流保护当A、B、C三相中任何一相电流幅值大于整定值时，相应定时器启动，若持续到整定时限，且保护处于投入状态则出口动作。
若在整定时限内电流返回方终止定时器。
保护可瞬时动作或带短延时。
返回系数大于0.95。
其动作判据为：｜Id｜>Idset T>Tset式中：Id为过流动作值，Idset为过流整定值， Tset为整定时限。
★高压侧反时限过流保护针对高压侧正序电流对高压侧额定电流的比值而设定的反时限曲线：当正序电流大于额定电流时，根据所设定的时间常数计算出延时时间，当时间到且保护投入则出口动作。
其公式为：T=τ/[(I1/I e)2-1.052]式中：T为出口动作时间；τ为时间常数； I1为正序电流 I e为高压侧额定电流★高压侧零序过流保护当高压侧零序电流大于整定值时，相应定时器启动，若持续到整定时限，且保护处于投入状态则出口动作。
若在整定时限内电流返回方终止定时器。
返回系数大于0.95。
其动作判据为：｜3I0｜>3I0set T>Tset式中：3I0为零序过流动作值，3I0set为整定值， Tset为整定时限。
★低压侧零序反时限过流保护低压侧零序反时限所取的电流为低压侧零序电流，其判断公式如下：T=τ/[(I－I r)/ I e]式中：T为出口动作时间；τ为与熔断器配合的时间常数；I r为零序启动电流 I e为低压侧额定电流★零序电压保护当零序电压大于整定值时，相应定时器启动，若持续到整定时限，且保护处于投入状态则出口动作。
若在整定时限内电流返回方终止定时器。
返回系数大于0.95。
其动作判据为：｜3U0｜>3U0set T>Tset式中：3U0为零序电压动作值，3U0set为整定值， Tset为整定时限★瓦斯保护包括重瓦斯、轻瓦斯。
采取强电直接跳闸（可以减少中间环节，确保非电量保护可靠跳闸），同时将信号采入CPU进行处理，以便保护就地在大屏幕液晶显示器上显示及向监控系统传送。
★超温保护包括超温跳闸、过温报警。
采取强电直接跳闸（可以减少中间环节，确保非电量保护可靠跳闸），同时将信号采入CPU进行处理，以便保护就地在大屏幕液晶显示器上显示及向监控系统传送第六章液晶显示说明及操作方法在面板左上部是128×64全汉化大屏幕液晶显示器，根据不同的工况和按键显示各种信息。
装置刚上电或复位后，液晶显示屏将自动显示主画面即数据查询画面：显示画面（1）：注： IA、IC是计及基波及11次谐波的一次有效值，所显示的数值均为实际值，用户无须换算。
8个遥信量YX1(断路器的分合状态)： 1表示断路器合，0表示断路器分；YX2(表示控制回路状态)：1表示控制回路断线，0表示正常；YX3(开关远方/就地位置)：1表示就地，0表示远方； YX5(重瓦斯)：1表示重瓦斯动作，0表示正常；YX6(超温跳闸)：1表示超温跳闸动作，0表示正常、YX7(轻瓦斯)：1表示轻瓦斯报警，0表示正常、YX8(过温)：1表示过温报警，0表示正常；YX4由用户从端子排引入。
按“▽”键显示画面（4）：按“显示”键，在显示画面将光标定位到“报警查询”，按“▽”键显示报警查询画面（该画面共保存依次显示报警时间：月-日时：分：秒：毫秒；故障种类（如果是保护动作，将显示保护类型和动作值）；最后显示页数。
