第十二章 6KV厂用系统WDZ－5200系列综保装置检修规程1 设备简介WDZ-5200系列微机厂用电综合保护测控装置是集保护、测量、计量、控制、通讯于一体的高性能微机综合保护测控装置。
采用逻辑组态技术，可编程输入输出技术，更完善的保护逻辑算法，功能、性能和技术指标处于国内领先水平。
WDZ-5200系列包含以下型号：•WDZ-5211线路保护测控装置•WDZ-5215短线路保护测控装置•WDZ-5226电抗器保护测控装置•WDZ-5231电动机差动保护装置•WDZ-5232电动机保护测控装置•WDZ-5233电动机保护测控装置•WDZ-5241变压器差动保护装置•WDZ-5242变压器保护测控装置•WDZ-5243变压器保护测控装置•WDZ-5271电压互感器保护测控装置•WDZ-5283线路测控装置•WDZ-5287多直流测控装置•WDZ-5288多电流测控装置2 设备规范2.1直流电源：220V±20% 或 110V±20%3V，100V交流电压：100/交流电流：5A或1A频率：50Hz2.2 功率消耗直流回路：正常≤15W跳闸≤20W交流电压回路：＜0.5VA/相（额定57.74V时）交流电流回路：＜0.5VA/相（额定5A时）2.3工作环境：环境温度：-10℃～+55℃保证正常工作相对湿度： 5～95%2.4 大气压力：86～106KPa2.5 精确工作范围电流：0.05In～20In电压：0.4V～120V频率：45Hz～55Hzdf/dt：0.03Hz/s～10Hz/s2.6热稳定性2倍额定电流可连续运行10倍额定电流可连续运行10秒40倍额定电流可连续运行1秒2.7定值误差电流及电压定值误差：＜±5％整定值频率定值误差：＜0.02Hz时间定值误差：无延时段：＜30ms±10ms定时限延时段：＜±1％整定时间+30ms反时限延时段：符合反时限曲线2.8 DCS测量接口输出电流满量程Ibm：5A/1A3*100*Ibm功率满量程Pbm：输出范围：4～20mA输出精度：0.5级2.9接点容量跳圈、合圈出口： 0.5～5A自适应（带操作板）跳、合闸出口（常开接点）：5A，DC 220V（吸合）信号出口（常开接点）：1A，DC 220V（吸合）开关量输入：空接点输入，导通电流＜10mA2.10 测量精度电压,电流: 0.5级频率: 0.02HzP,Q,COSΦ: 1级遥信分辨率：＜2ms电能计量精度：0.5级GPS对时精度：＜1ms2.11 通讯RS485：通讯速率 9.6～115.2 kbps可调，支持双网，通讯介质支持屏蔽双绞线以太网：10M工业以太网，RJ45插座，通讯介质为五类非屏蔽双绞线2.12 抗干扰性能能承受GB/T14598.14-1998(idt IEC255-22-2)标准规定的严酷等级Ⅲ的静电放电试验。

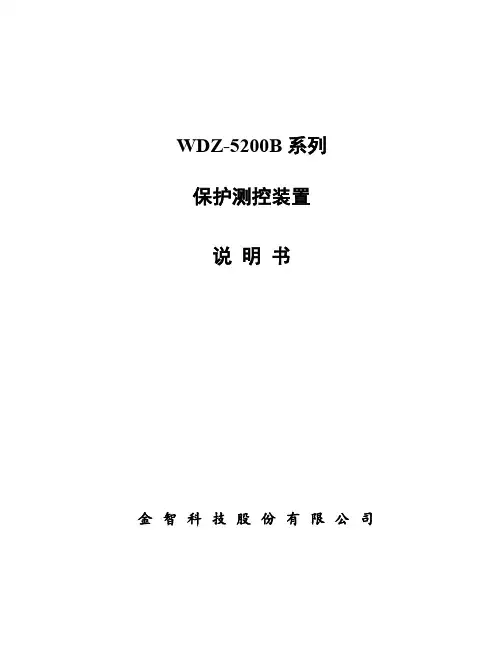

WDZ-5200B系列保护测控装置说明书金智科技股份有限公司前言非常感谢您选用江苏金智科技股份有限公司（简称金智科技，股票代码002090）生产的WDZ-5200B系列保护测控装置。
本手册是该系列保护测控装置说明书，期望它能为您的工作带来帮助。
本说明书仅供设计选型参考，与实际产品可能存在细微差别，因此不建议作为工程设计依据。
建议工程设计时向我公司设计人员索取相关设计图纸。
如需相关产品、服务和支持的更多信息，请访问金智科技网站/。
本公司有权对本说明书的内容进行定期变更，恕不另行通知。
变更内容将会补充到新版本的说明书中。
如您需要更新版本，敬请与我公司联系。
_____________________________________________________________版权所有，请勿翻印、复印说明书版本号：V1.12目录第一章WDZ-5200B系列保护测控装置综述第二章WDZ-5211B线路保护测控装置第三章WDZ-5215B短线路综合保护测控装置第四章WDZ-5231B电动机差动保护装置第五章WDZ-5232 B电动机保护测控装置第六章WDZ-5241B变压器差动保护装置第七章WDZ-5242B变压器保护测控装置第八章WDZ-5271B电压互感器保护测控装置第九章WDZ-5281B单线路测控装置第十章WDZ-5284B双母线测控装置第十一章WDZ-5285B单线路测控装置第十二章WDZ-5286B双线路测控装置第十三章WDZ-5287B多直流测控装置第十四章WDZ-5288B多电流测控装置WDZ-5200B系列保护测控装置综述1装置概述WDZ-5200B系列保护测控装置是在基于WDZ-5200系列装置基础上，进行部分修改，用于维护WDZ-400系列装置，安装尺寸和开孔尺寸和WDZ-400装置一致，通讯方式和点表和WDZ-400一致，但需要进行接线重新设计，从而实现现场装置的替换。
WDZ-5200B系列装置型号和WDZ-400系列装置对照表如下：WDZ-5200B系列装置 WDZ-400系列装置WDZ-5211B线路保护测控装置 WDZ-410线路综合保护测控装置WDZ-5215B短线路综合保护测控装置 WDZ-415短线路差动保护装置WDZ-5231B电动机差动保护装置 WDZ-431电动机差动保护装置WDZ-5232B电动机保护测控装置 WDZ-430电动机综合保护测控装置WDZ-5241B变压器差动保护装置 WDZ-441低压变压器差动保护装置WDZ-5242B变压器保护测控装置 WDZ-440低压变压器综合保护测控装置WDZ-5271B电压互感器保护测控装置 WDZ-491电压互感器综合保护测控装置WDZ-5281B单线路测控装置 WDZ-481单线路测控装置WDZ-5284B双母线测控装置 WDZ-488双母线测控装置WDZ-5285B单线路测控装置 WDZ-485单线路测控装置WDZ-5286B双线路测控装置 WDZ-486双线路测控装置WDZ-5287B多直流测控装置 WDZ-489多直流测控装置WDZ-5288B多电流测控装置 WDZ-487多电流测控装置2基本技术参数2.1额定参数直流电源：220V或110V±20%交流电源：220V±20%交流电流：5A或1A交流电压：100/3V或100V额定频率：50Hz2.2功率消耗直流电源回路：正常≤15W，跳闸≤25W交流电流回路：＜0.5V A/相（额定5A时）；＜0.25V A/相（额定1A时）交流电压回路：＜0.5V A/相（额定57.74V时）2.3过载能力2倍额定电流可连续运行10倍额定电流可连续运行10s40倍额定电流可连续运行1s1.5倍额定电压可连续运行2倍额定电压可连续运行10s2.4输出接点跳圈、合圈出口： 0.3～4A自适应（带操作板）跳、合闸出口（常开接点）：5A ，DC220V（吸合）信号出口（常开接点）：5A ，DC220V（吸合）开关量输入：直流220V或110V，导通电流＜10mA2.5精确工作范围电流：0.05In～20In零序电流：10mA～6A电压：0.4V～120V频率：40Hz～65Hz2.6动作时间差动速断：≤20ms，施加二倍整定值比率差动：≤30ms，施加二倍整定值过流速断：≤35ms，施加二倍整定值2.7定值误差电流及电压定值误差：≤±2.5％整定值零序电流误差：≤±2.5％整定值或±1mA定时限定值误差：≤±1％整定时间+35ms反时限定值误差：≤±2.5％理论时间+50ms2.84~20mA测量接口输出范围：4mA～20mA输出精度：±0.5%外接电阻：小于500欧姆2.9测量元件的准确度电流、电压：±0.2%有功功率、无功功率、功率因数：±0.5%硬件电能：±0.5%频率：±0.01Hz直流量（4~20mA、0~5V）：±0.2%2.10事件记录SOE分辨率：≤2msGPS对时精度：≤1ms2.11通信接口和规约RS485：通讯速率 9.6～115.2 Kbps可调，支持双网，通讯介质支持屏蔽电缆CAN：通信速率10K～1Mbps，支持双网，通信介质为屏蔽电缆2.12电磁兼容能承受GB/T 14598.14中规定的严酷等级为IV级的静电放电试验能承受GB/T 14598.10中规定的IV级的快速瞬变干扰试验能承受GB/T 14598.13中规定的III级的脉冲群干扰试验能承受GB/T 14598.9中规定的严酷等级为III级的辐射电磁场干扰试验能承受GB/T 17626.5中规定的严酷等级为IV级的浪涌（冲击）抗扰度试验装置应能承受GB/T 14598.17中规定的严酷等级为III级的射频场感应的传导骚扰抗扰度试验装置应能承受GB/T 14598.19中规定的严酷等级为A级的工频抗扰度试验装置应能承受GB/T 14598.16-2005中规定的A类设备辐射骚扰限值，测量距离3m 装置应能承受GB/T 14598.16-2005中规定的电源端口传导骚扰准峰值及平均值不超过相应限值2.13环境条件环境温度：-10℃～+55℃相对湿度：5%～95%大气压力：80kPa～110kPa极限温度：-25℃～70℃2.14绝缘性能绝缘电阻：≥100 M介电强度：能承受频率为50Hz，历时1min的工频耐压试验冲击电压：直流电源输入回路、交流输入回路、输出触点回路对地，以及回路之间，能承受冲击电压波形为标准雷电波，幅值为5kV、1kV的试验电压2.15机械性能能承受GB/T 7261-2000中规定的严酷等级为1级的振动耐久能力试验和1级的振动响应能力试验能承受GB/T 14537中规定的严酷等级为1级的冲击耐久能力试验和1级的冲击响应能力试验能承受GB/T 14537中规定的严酷等级为1级的碰撞试验2.16故障录波记录故障前5个周波，故障后200个周波，最多可存储16组录波数据。

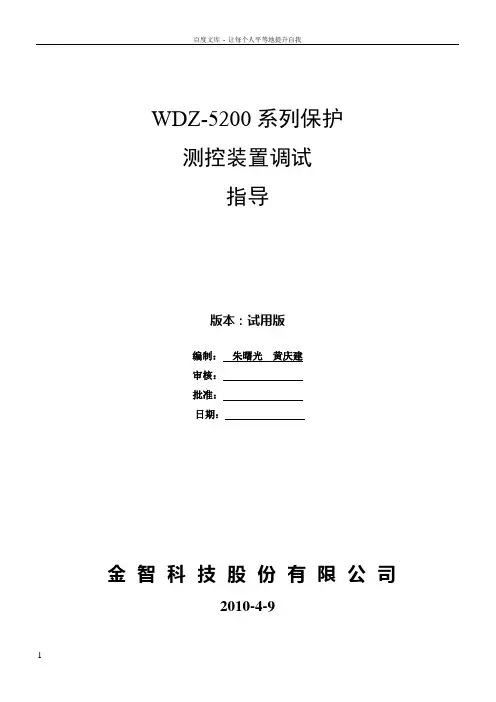

WDZ-5200系列保护测控装置调试指导版本：试用版编制：朱曙光黄庆建审核：批准：日期：金智科技股份有限公司2010-4-9调试操作流程一、检查接线，装置上电：1、先确保装置供电直流空开在分开位置。
.2、确保万用表的线头插在在公共和电压端，选用直流1000V档，测量装置供电端子之间以及端子和地之间是否存在电压。
并且测量空开电压是否负荷装置供电电压。
（DC110V或DC220V,根据装置选型而定）3、确保无电压后，万用表选用欧姆通档，测量装置电源端子之间及电源端子和地之间是否存在短路。
4、确保无短路情况后，装置可以安全上电。
二、软件版本和工程配置检查：1、软件版本检查：2、工程配置检查：说明：工程配置在出厂调试时已按照工程进行修改，在现场调试时只需进行检查是否符合现场需要，若不符合，则按照下面步骤修改：a、恢复出厂设置：（现场无需修改）主菜单→定值设置→恢复出厂设置，输入密码：2006。
b、工程配置主菜单→调试操作（输入密码2006）→厂家设置，对照工程配置表，对以下几项进行配置：1）I/O配置：配置操作板或I/O板型号。
2）工程选配：CT：5A、1A；现场总线：CAN、PROFIBUS、RS485、以太网；4-20mA输出：一路、二路；PT接入方式：线电压（默认选择）、相电压；CT接入方式：三相、二相；开关位置接入：双位置接入（默认选择）、跳位接入、合位接入。
c、系统设置主菜单→定值设置，对以下几项进行配置（输入密码0001）：1）CAN/RS485：设置为接口检查；（用于方便出厂调试）2）4--20mA输出关联测值：设置为MIa。
d、设置装置时间主菜单→时间设置，修改正常时间即可。
e、检查运行灯：查看运行灯是否为灯常亮，其它灯不亮。
三、精度验证、电能验证、4-20mA调试、脉冲调试（以WDZ－5242带操作板装置为例）1、装置采样：分为两个步骤a、第一步判断电压、电流相序是否接反：Ua、Ub、Uc三相电压各相施加20V、30V、40V，高、低压侧电流IA、IB、IC各相电流施加1A、2A、3A，查看装置对应相测量电压、电流以及保护电压、电流是否跟施加的相同。

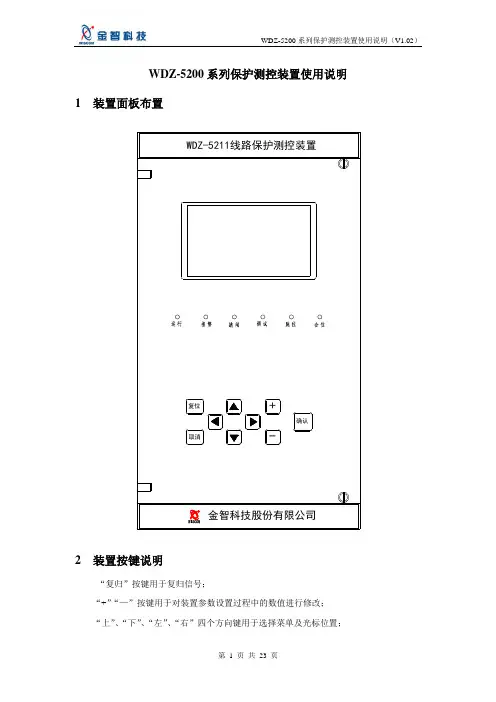

WDZ-5200系列保护测控装置使用说明1装置面板布置2装置按键说明“复归”按键用于复归信号；“+”“—”按键用于对装置参数设置过程中的数值进行修改；“上”、“下”、“左”、“右”四个方向键用于选择菜单及光标位置；“确认”键用于进入菜单和保存修改内容；“取消”键用于返回上级菜单、取消操作等。
，3指示灯说明装置前面板最多可以有六个指示灯，对于不同型号的装置，其指示灯个数和定义各不相同，如下表所示：运行灯：装置正常运行时，该灯常亮；装置故障时，灯熄灭；报警灯：装置保护告警时点亮，复归后熄灭；跳闸灯：装置保护跳闸时点亮，复归后熄灭；调试灯：装置在调试态时点亮，装置退出调试态熄灭；分位灯：开关位置在分位时点亮，不在跳位时熄灭；合位灯：开关位置在合位时点亮，不在合位时熄灭；远方灯：装置在远方位置时点亮，不在远方位置时熄灭；合闸：备自投合分段开关时点亮，复归后熄灭；4跳线说明4.1Ma6-4010操作板JP1: 短接1、2，out1继电器，外部为25、26号端子，经启动继电器；短接2、3，不经启动继电器（板上已有图示），默认短接2、3。
JP2: 短接1、2，out2继电器，外部为27、28号端子，经启动继电器；短接2、3，不经启动继电器（板上已有图示），默认短接2、3。
JP3: 短接1、2，out3继电器，外部为29、30号端子，经启动继电器；短接2、3，不经启动继电器（板上已有图示），默认短接2、3。
JP4: 短接1、2，out4继电器，外部为31、32号端子，经启动继电器；短接2、3，不经启动继电器（板上已有图示），默认短接2、3。
JP5、JP6、JP8、JP9：用于配置外部为21、22号端子的联跳出口1和外部为23、24号端子的联跳出口2的联跳方式（板上已有图示）。
当JP5的1、2短接，JP8的i、ii短接，JP6的A、B短接，JP9的a、b短接，JP5的3和JP8的iii短接，JP6的C和JP9的c短接，则两个外部联跳出口为保护联跳；当JP5的2、3短接，JP8的ii、iii短接，JP6的B、C短接，JP9的b、c短接，JP8的iii和JP6的C短接，则两个外部联跳出口为位置联跳。

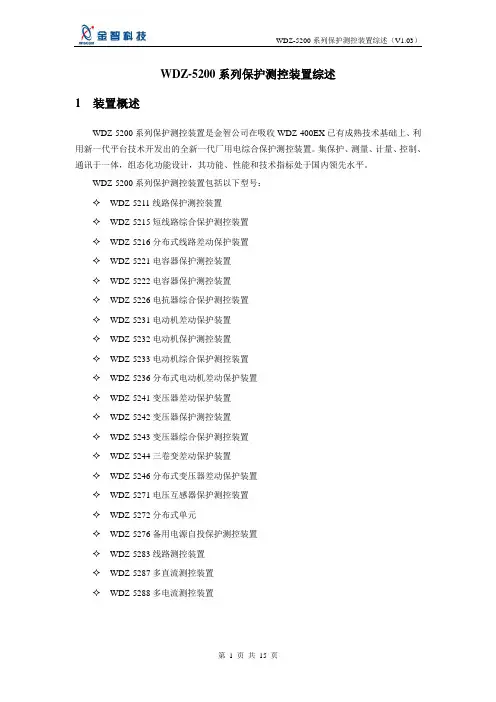

WDZ-5200系列保护测控装置综述1装置概述WDZ-5200系列保护测控装置是金智公司在吸收WDZ-400EX已有成熟技术基础上、利用新一代平台技术开发出的全新一代厂用电综合保护测控装置。
集保护、测量、计量、控制、通讯于一体，组态化功能设计，其功能、性能和技术指标处于国内领先水平。
WDZ-5200系列保护测控装置包括以下型号：✧WDZ-5211线路保护测控装置✧WDZ-5215短线路综合保护测控装置✧WDZ-5216分布式线路差动保护装置✧WDZ-5221电容器保护测控装置✧WDZ-5222电容器保护测控装置✧WDZ-5226电抗器综合保护测控装置✧WDZ-5231电动机差动保护装置✧WDZ-5232电动机保护测控装置✧WDZ-5233电动机综合保护测控装置✧WDZ-5236分布式电动机差动保护装置✧WDZ-5241变压器差动保护装置✧WDZ-5242变压器保护测控装置✧WDZ-5243变压器综合保护测控装置✧WDZ-5244三卷变差动保护装置✧WDZ-5246分布式变压器差动保护装置✧WDZ-5271电压互感器保护测控装置✧WDZ-5272分布式单元✧WDZ-5276备用电源自投保护测控装置✧WDZ-5283线路测控装置✧WDZ-5287多直流测控装置✧WDZ-5288多电流测控装置2装置特点WDZ-5200系列保护测控装置在充分总结WDZ-400EX系列厂用电保护测控装置应用的基础上，借助新一代硬件、软件技术推出的全新一代产品。
2.1功能齐全WDZ-5200系列保护测控装置按照对象进行设计，集保护、测量、计量、控制、通讯于一体，同时支持发电厂电气自动化所需要的各种高级应用功能。
2.2先进的硬件装置采用最新型DSP硬件平台，高精度并行AD采样芯片，专用网络芯片，具备强大的数据处理、通讯能力。
装置所有模件包括电源模件、开入模件、开出模件、操作板模件、CPU模件、模拟量模件、通讯模件、电能板模件、非电量板模件等全部采用模块化设计思想，可靠性高，通用性强。

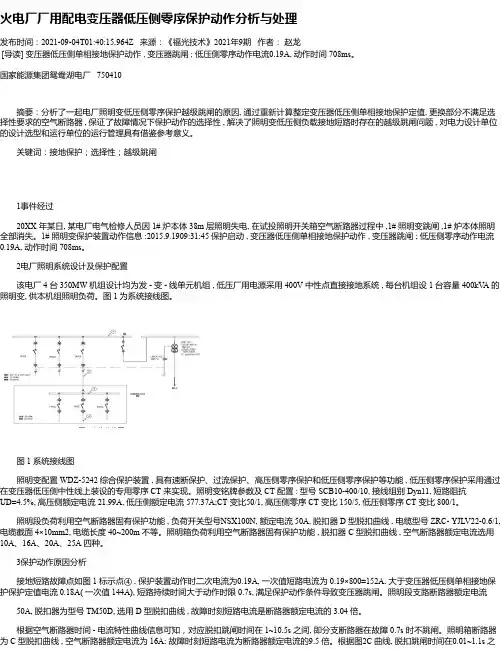

火电厂厂用配电变压器低压侧零序保护动作分析与处理发布时间：2021-09-04T01:40:15.964Z 来源：《福光技术》2021年9期作者：赵龙[导读] 变压器低压侧单相接地保护动作 , 变压器跳闸 ; 低压侧零序动作电流0.19A, 动作时间 708ms。
国家能源集团鸳鸯湖电厂 750410摘要：分析了一起电厂照明变低压侧零序保护越级跳闸的原因, 通过重新计算整定变压器低压侧单相接地保护定值, 更换部分不满足选择性要求的空气断路器 , 保证了故障情况下保护动作的选择性 , 解决了照明变低压侧负载接地短路时存在的越级跳闸问题 , 对电力设计单位的设计选型和运行单位的运行管理具有借鉴参考意义。
关键词：接地保护；选择性；越级跳闸1事件经过20XX 年某日, 某电厂电气检修人员因 1# 炉本体 38m 层照明失电, 在试投照明开关箱空气断路器过程中 ,1# 照明变跳闸 ,1# 炉本体照明全部消失。
1# 照明变保护装置动作信息 :2015.9.1909:31:45 保护启动 , 变压器低压侧单相接地保护动作 , 变压器跳闸 ; 低压侧零序动作电流0.19A, 动作时间 708ms。
2电厂照明系统设计及保护配置该电厂 4 台 350MW 机组设计均为发 - 变 - 线单元机组 , 低压厂用电源采用 400V 中性点直接接地系统 , 每台机组设 1 台容量 400kV A 的照明变, 供本机组照明负荷。
图 1 为系统接线图。
图 1 系统接线图照明变配置 WDZ-5242 综合保护装置 , 具有速断保护、过流保护、高压侧零序保护和低压侧零序保护等功能 , 低压侧零序保护采用通过在变压器低压侧中性线上装设的专用零序 CT 来实现。
照明变铭牌参数及 CT 配置 : 型号 SCB10-400/10, 接线组别 Dyn11, 短路阻抗UD=4.5%, 高压侧额定电流 21.99A, 低压侧额定电流 577.37A;CT 变比50/1, 高压侧零序 CT 变比 150/5, 低压侧零序 CT 变比 800/1。

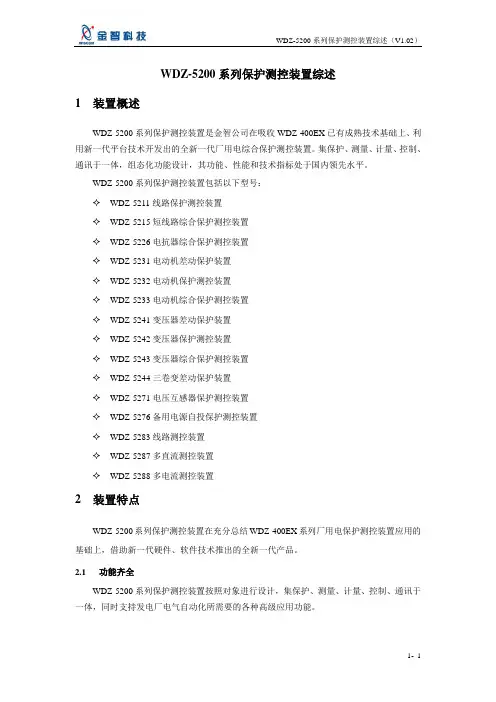

WDZ-5200系列保护测控装置综述1装置概述WDZ-5200系列保护测控装置是金智公司在吸收WDZ-400EX已有成熟技术基础上、利用新一代平台技术开发出的全新一代厂用电综合保护测控装置。
集保护、测量、计量、控制、通讯于一体，组态化功能设计，其功能、性能和技术指标处于国内领先水平。
WDZ-5200系列保护测控装置包括以下型号：✧WDZ-5211线路保护测控装置✧WDZ-5215短线路综合保护测控装置✧WDZ-5226电抗器综合保护测控装置✧WDZ-5231电动机差动保护装置✧WDZ-5232电动机保护测控装置✧WDZ-5233电动机综合保护测控装置✧WDZ-5241变压器差动保护装置✧WDZ-5242变压器保护测控装置✧WDZ-5243变压器综合保护测控装置✧WDZ-5244三卷变差动保护装置✧WDZ-5271电压互感器保护测控装置✧WDZ-5276备用电源自投保护测控装置✧WDZ-5283线路测控装置✧WDZ-5287多直流测控装置✧WDZ-5288多电流测控装置2装置特点WDZ-5200系列保护测控装置在充分总结WDZ-400EX系列厂用电保护测控装置应用的基础上，借助新一代硬件、软件技术推出的全新一代产品。
2.1功能齐全WDZ-5200系列保护测控装置按照对象进行设计，集保护、测量、计量、控制、通讯于一体，同时支持发电厂电气自动化所需要的各种高级应用功能。
2.2先进的硬件装置采用最新型DSP硬件平台，高精度并行AD采样芯片，专用网络芯片，具备强大的数据处理、通讯能力。
装置所有模件包括电源模件、开入模件、开出模件、操作板模件、CPU模件、模拟量模件、通讯模件、电能板模件、非电量板模件等全部采用模块化设计思想，可靠性高，通用性强。
2.3高可靠差动算法采用CT饱和判据和高低值动作区相结合的差动保护算法，可以保证区外故障时不误动，区内故障时可靠快速动作，有效解决差动保护两侧CT距离不一致和距离远的问题。

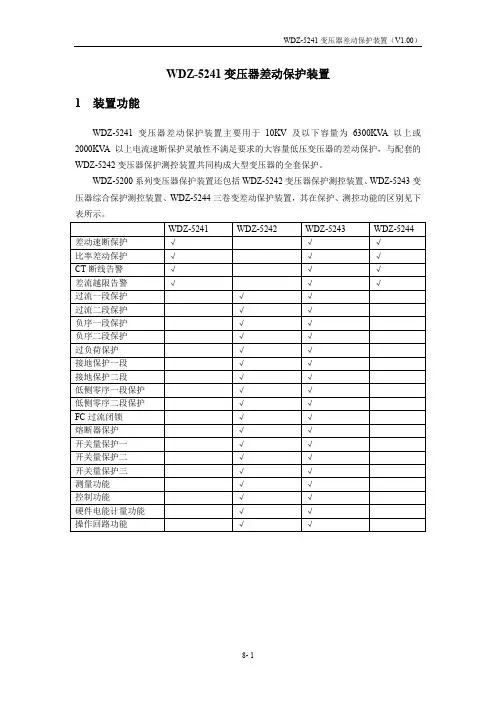

WDZ-5241变压器差动保护装置1装置功能WDZ-5241变压器差动保护装置主要用于10KV及以下容量为6300KV A以上或2000KV A以上电流速断保护灵敏性不满足要求的大容量低压变压器的差动保护，与配套的WDZ-5242变压器保护测控装置共同构成大型变压器的全套保护。
WDZ-5200系列变压器保护装置还包括WDZ-5242变压器保护测控装置、WDZ-5243变压器综合保护测控装置、WDZ-5244三卷变差动保护装置，其在保护、测控功能的区别见下表所示。
2 保护功能及原理2.1差动起动元件装置差动速断和比率差动采用突变量起动元件和过流起动元件，当差动电流发生突变或者差动电流的最大值大于相应的过流定值时，起动元件动作并展宽10s ，开放起动继电器。
2.2差动电流制动电流计算公式按照同名端同在变压器侧或母线侧的原则，进行差动电流的计算，即为两侧电流的矢量和；制动电流按照两侧电流绝对值和的一半计算。
装置支持钟点数接线为YN,y/YN,d11/d,YN11，通过折算到高压侧的副边变比系数K phl自动进行星三角转换，不需要通过外部转换。
额定二次值低侧额定一次值高侧高侧额定电压额定二次值高侧额定一次值低侧低侧额定电压CT CT CT CT ⨯⨯⨯⨯=phl K变压器钟点数为YN ，y ：⎪⎪⎩⎪⎪⎨⎧⨯+=⎪⎭⎫⎝⎛⨯+=∙∙∙∙phl al ah a phl al ah a KI I DI K I I HI 2 ⎪⎪⎩⎪⎪⎨⎧⨯+=⎪⎭⎫ ⎝⎛⨯+=∙∙∙∙phl bl bh b phl bl bh b KI I DI K I I HI 2 ⎪⎪⎩⎪⎪⎨⎧⨯+=⎪⎭⎫ ⎝⎛⨯+=∙∙∙∙phl cl ch c phl cl ch c KI I DI K I I HI 2 式中： DI a 、DI b 、DI c ：变压器A 、B 、C 差动电流HI a 、HI b 、HI c ：变压器A 、B 、C 制动电流 I ah 、I bh 、I ch ：变压器高压侧A 、B 、C 电流 I al 、I bl 、I cl ：变压器低压侧A 、B 、C 电流变压器钟点数为YN ，d11：⎪⎪⎩⎪⎪⎨⎧⨯+⎪⎭⎫ ⎝⎛-=⎥⎦⎤⎢⎣⎡⨯+⎪⎭⎫ ⎝⎛-=∙∙∙∙∙∙phl al bh ah a phl al bh ah a KI I I DI K I I I HI 323⎪⎪⎩⎪⎪⎨⎧⨯+⎪⎭⎫ ⎝⎛-=⎥⎦⎤⎢⎣⎡⨯+⎪⎭⎫⎝⎛-=∙∙∙∙∙∙phl bl ch bh b phl bl ch bh b KI I I DI K I I I HI 323⎪⎪⎩⎪⎪⎨⎧⨯+⎪⎭⎫ ⎝⎛-=⎥⎦⎤⎢⎣⎡⨯+⎪⎭⎫⎝⎛-=∙∙∙∙∙∙∙phlcl ah ch c phl cl ah ch K I I I DI K I I I HIc 323变压器钟点数为d ，YN11：⎪⎪⎩⎪⎪⎨⎧⨯⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-+=⎥⎦⎤⎢⎣⎡⨯⎪⎭⎫⎝⎛-+=∙∙∙∙∙∙phl cl al ah aphl cl al ah a KI I I DI K I I I HI 323 ⎪⎪⎩⎪⎪⎨⎧⨯⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-+=⎥⎦⎤⎢⎣⎡⨯⎪⎭⎫⎝⎛-+=∙∙∙∙∙∙phl al bl bh bphl al bl bh b KI I I DI K I I I HI 323 ⎪⎪⎩⎪⎪⎨⎧⨯⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-+=⎥⎦⎤⎢⎣⎡⨯⎪⎭⎫⎝⎛-+=∙∙∙∙∙∙phl bl cl ch cphl bl cl ch c KI I I DI K I I I HI 323 2.3 差动速断保护 2.3.1保护动作逻辑框图I da >I cdsdI dc >I cdsdI db >I cdsd 2.3.2保护动作判据cdsd I DI >max式中，I cdsd ：差动速断保护动作电流整定值（A ）2.4 比率差动保护装置采用三折线比率差动原理，其动作曲线如下图所示，第3折线斜率固定为1。

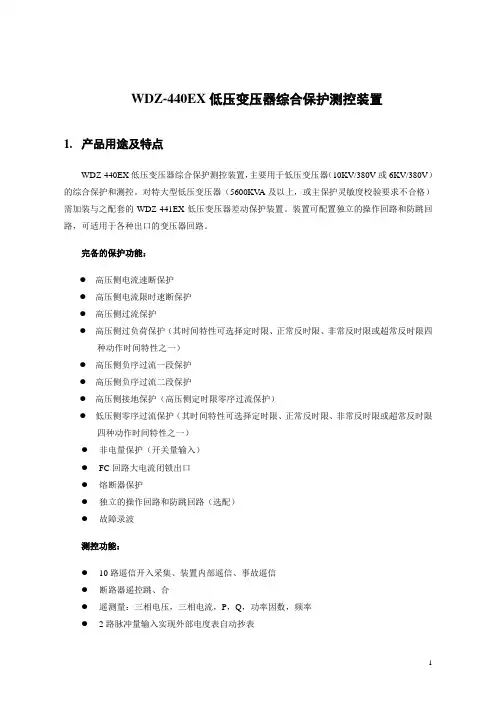

WDZ-440EX低压变压器综合保护测控装置1. 产品用途及特点WDZ-440EX低压变压器综合保护测控装置，主要用于低压变压器（10KV/380V或6KV/380V）的综合保护和测控。
对特大型低压变压器（5600KV A及以上，或主保护灵敏度校验要求不合格）需加装与之配套的WDZ-441EX低压变压器差动保护装置。
装置可配置独立的操作回路和防跳回路，可适用于各种出口的变压器回路。
完备的保护功能：●高压侧电流速断保护●高压侧电流限时速断保护●高压侧过流保护●高压侧过负荷保护（其时间特性可选择定时限、正常反时限、非常反时限或超常反时限四种动作时间特性之一）●高压侧负序过流一段保护●高压侧负序过流二段保护●高压侧接地保护（高压侧定时限零序过流保护）●低压侧零序过流保护（其时间特性可选择定时限、正常反时限、非常反时限或超常反时限四种动作时间特性之一）●非电量保护（开关量输入）●FC回路大电流闭锁出口●熔断器保护●独立的操作回路和防跳回路（选配）●故障录波测控功能：●10路遥信开入采集、装置内部遥信、事故遥信●断路器遥控跳、合●遥测量：三相电压，三相电流，P，Q，功率因数，频率●2路脉冲量输入实现外部电度表自动抄表1●内嵌高精度智能电度表，可节省外部电度表（选配）●1路4～20mA直流模拟量输出，替代变送器作为DCS测量接口（选配）通讯功能（选配）：●智能通讯卡：常规配置高速RS485现场总线，通讯速率可达115.2Kbps，并支持双网。
也可选配工业以太网本装置具有如下特点：●采用先进的32位嵌入式微处理器●汉字液晶显示、操作简便直观●用串行EEPROM存放保护定值●可预先设定5套定值适应各种运行工况●带掉电保持的SOE和自检报告●软、硬件冗余设计，抗干扰性能强●完善的软、硬件自检，二级看门狗●全密封嵌入式机箱设计，体积小，重量轻，可直接安装在开关柜上●安全可靠的高速现场总线技术，支持双网和以太网接口●完善、灵活的保护功能，全面、准确、可靠的测控功能●可选配DCS测量接口（4～20mA模拟量输出）●可选配独立的操作回路和防跳回路，并能自动适应跳合闸电流的大小2. 主要保护功能及原理保护原理框图见图5.1。
WDZ-5200系列保护测控装置使用说明1装置面板布置2装置按键说明“复归”按键用于复归信号；“+”“—”按键用于对装置参数设置过程中的数值进行修改；“上”、“下”、“左”、“右”四个方向键用于选择菜单及光标位置；“确认”键用于进入菜单和保存修改内容；“取消”键用于返回上级菜单、取消操作等。
，3指示灯说明装置前面板最多可以有六个指示灯，对于不同型号的装置，其指示灯个数和定义各不相同，如下表所示：运行灯：装置正常运行时，该灯常亮；装置故障时，灯熄灭；报警灯：装置保护告警时点亮，复归后熄灭；跳闸灯：装置保护跳闸时点亮，复归后熄灭；调试灯：装置在调试态时点亮，装置退出调试态熄灭；分位灯：开关位置在分位时点亮，不在跳位时熄灭；合位灯：开关位置在合位时点亮，不在合位时熄灭；远方灯：装置在远方位置时点亮，不在远方位置时熄灭；合闸：备自投合分段开关时点亮，复归后熄灭；4跳线说明4.1Ma6-4010操作板JP1: 短接1、2，out1继电器，外部为25、26号端子，经启动继电器；短接2、3，不经启动继电器（板上已有图示），默认短接2、3。
JP2: 短接1、2，out2继电器，外部为27、28号端子，经启动继电器；短接2、3，不经启动继电器（板上已有图示），默认短接2、3。
JP3: 短接1、2，out3继电器，外部为29、30号端子，经启动继电器；短接2、3，不经启动继电器（板上已有图示），默认短接2、3。
JP4: 短接1、2，out4继电器，外部为31、32号端子，经启动继电器；短接2、3，不经启动继电器（板上已有图示），默认短接2、3。
JP5、JP6、JP8、JP9：用于配置外部为21、22号端子的联跳出口1和外部为23、24号端子的联跳出口2的联跳方式（板上已有图示）。
当JP5的1、2短接，JP8的i、ii短接，JP6的A、B短接，JP9的a、b短接，JP5的3和JP8的iii短接，JP6的C和JP9的c短接，则两个外部联跳出口为保护联跳；当JP5的2、3短接，JP8的ii、iii短接，JP6的B、C短接，JP9的b、c短接，JP8的iii和JP6的C短接，则两个外部联跳出口为位置联跳。
WDZ-5232电动机保护测控装置1装置功能WDZ-5232电动机保护测控装置主要用于10KV及以下大中型三相异步电动机的保护和测控，对于2000KW及以上大型电动机需和WDZ-5231电动机差动保护装置配合使用。
2保护功能及原理2.1电动机状态电动机状态判断同WDZ-5231电动机差动保护装置。
2.2电流速断保护电动机正常起动过程中，电流较大，可能达到6～7倍额定电流，为了保证电动机的正常起动，电流速断保护需要躲过电动机正常起动过程中的最大起动电流。
但是在运行过程中，灵敏度不够。
本保护提供速断电流高值I sdg和速断电流低值I sdd两个定值，电动机在起动过程中按照I sdg动作，在运行过程中按照I sdd动作，既提高了灵敏度，又可以防止起动电流引起的误动作。
外部故障或者相邻电动机严重故障时，电动机特别是大型电动机会产生较大的反向电流，一般可以按照躲过区外故障来整定；否则反向电流可能引起电流速断保护误动作。
本保护设置了反向功率闭锁速断保护的功能，当速断保护动作时，检查电动机功率方向为正向还是反向，如果功率方向为正向，则速断保护出口；如果为反向，则闭锁速断保护出口。
此功能可以通过控制字投退。
I a >I sdg I c >I sdgI b >I sdgI a >I sdd I c >I sddI b >I sdd2.2.2 保护动作判据⎪⎪⎩⎪⎪⎨⎧>>>sd d max maxtt I I I I sd sdg 反向功率闭锁速断投入正向功率方向电动机处于运行态电动机处于起动态 式中，I sdg ：电流速断保护动作电流高值（A ）I sdd ：电流速断保护动作电流低值（A ） t sd ：电流速断保护动作时间整定值（s ）2.3负序一段保护电动机三相电流有较大不对称时，会产生较大的负序电流，从而使电动机的转子发热加大，危及电动机的正常运行。
装置提供负序电流保护，可以对电动机反相运行、断相运行、匝间短路、电压不对称等异常情况进行保护。
WDZ-5242变压器保护测控装置1 装置功能WDZ-5242变压器保护测控装置主要用于10KV 及以下低压变压器的保护和测控，对于容量为6300KV A 以上或2000KV A 以上电流速断保护灵敏性不满足要求的大容量低压变压器须和WDZ-5241变压器差动保护装置或WDZ-5244三卷变差动保护装置配合使用。
2 保护功能及原理2.1 过流一段保护 2.1.1保护动作逻辑框图I a >I gl1I c >I gl1I b >I gl12.1.2保护动作判据⎪⎩⎪⎨⎧>>11max gl gl t t I I 式中，I gl1：过流一段保护动作电流整定值（A ）t gl1：过流一段保护动作时间整定值（s ）2.2 过流二段保护 2.2.1保护动作逻辑框图I a >I gl2I c >I gl2I b >I gl22.2.2保护动作判据⎪⎩⎪⎨⎧>>22max gl gl t t I I 式中，I gl2：过流二段保护动作电流整定值（A ）t gl2：过流二段保护动作时间整定值（s ）2.3 负序一段保护装置设有CT 断线瞬时闭锁负序保护，以防止CT 断线引起的负序保护误动作。
2.3.1 保护动作逻辑框图I 2>I 21dz2.3.2保护动作判据⎩⎨⎧>>dz dzt t I I 21212 式中，I 21dz ：负序过流一段保护动作电流整定值（A ）t 21dz ：负序过流一段保护动作时间整定值（s ）2.4负序二段保护负序二段保护可以作为灵敏的不平衡电流保护使用，可以选择告警或跳闸。
2.4.1保护动作逻辑框图I 2>I 22dz2.4.2 保护动作判据⎩⎨⎧>>dzdzt t I I 22222 式中，I 22dz ：负序过流二段保护动作电流整定值（A ）t 22dz ：负序过流二段保护动作时间整定值（s ）2.5过负荷保护过负荷保护提供定时限、正常反时限、非常反时限、超常反时限供选择。
