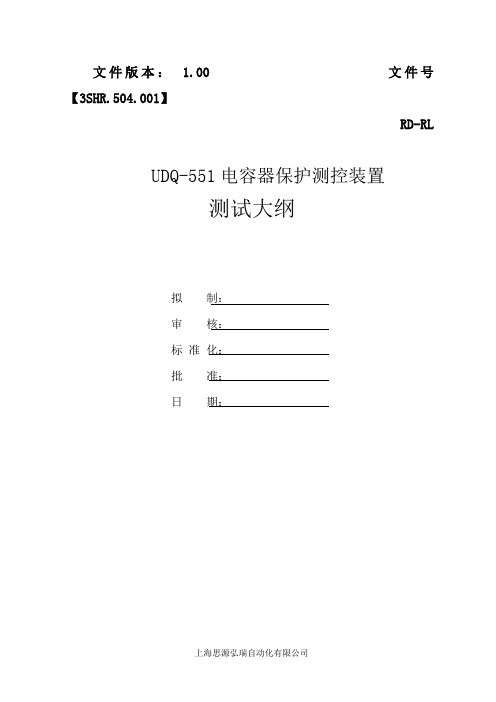

文件版本： 1.00 文件号【3SHR.504.001】RD-RLUDQ-551电容器保护测控装置测试大纲拟制：审核：标准化：批准：日期：文件版本：V1.00 日期：2009-9-3 上海思源弘瑞自动化有限公司修改历史No目录1概述 (1)1.1目的 (1)1.2范围 (1)1.3试验要求 (1)2试验仪器 (1)3测试准备 (1)4装置基本检查 (1)4.1装置版本检查 (1)4.2定值项及内容检查 (1)5保护测试说明 (1)6开入量检查 (2)6.1强电开入检查 (2)6.2虚输入开入检查 (2)6.3整数值输入双点信息检查 (3)7开关量输出检查 (3)7.1I/O模件继电器输出检查 (3)7.2GOOSE状态量虚输出检查 (4)7.3失电告警继电器输出检查 (4)8保护功能测试 (4)8.1过流保护 (4)8.2相过流反时限保护 (5)8.3零序过流保护 (7)8.4桥差电流保护 (7)8.5过压保护 (8)8.6低压保护 (9)8.7不平衡电流保护 (10)8.8不平衡电压保护 (10)8.9差电压保护 (11)8.10自动投切保护 (12)8.11TV异常 (14)1概述1.1目的本文档提供UDQ-551数字化电容器保护测控装置的集成测试用例，作为装置测试的指导用文档，测试时参考《UDQ-551数字化变电站自动控制装置技术及使用说明书》、《UDQ-551数字化电容器保护测控装置企业标准》。
本测试需求设计书仅用于指导装置保护功能的测试，其它如绝缘、电磁兼容性试验等不在本文档之列。
1.2范围本文档作为装置的保护功能测试文档，提供给测试部作为装置保护功能测试指导参考性文档，同时亦可作为工程部装置出厂调试参考依据。
1.3试验要求a. 测试前仔细阅读《UDQ-551数字化电容器保护测控装置技术及使用说明书》、《UDQ-551数字化电容器保护测控装置企业标准》；b. 保护功能测试时，参照说明书中软件工作原理详细介绍进行测试；c. 性能指标必须满足产品企业标准中规定的要求；d. 保护功能测试时,测试人员可根据个人对保护工作原理的理解，进行多视角测试，以验证保护逻辑正确性；e. 测试人员应按照测试要求，对每一个测试点进行多次测试。
保护装置的操作键说明：↑：是液晶上光标的向上移动键，按此键光标将从下往上移动，同时，此按键也作为整定数字的增加键，按一次，数字加1；↓：是液晶上光标的向下移动键，按此键光标将从上往下移动；同时，此按键也作为整定数字的减少键，按一次，数字减1；←：是液晶上光标的向左移动键，按此键光标将从右往左移动；同时，此按键也作为保护投退状态的改变键，按一次，保护投退状况发生改变：“投”→“退”或者“退”→“投”；→：是液晶上光标的向右移动键，按此键光标将从左往右移动；同时，此按键也作为保护投退状态的改变键，按一次，保护投退状况发生改变：“投”→“退”或者“退”→“投”；复位：运行中的程序立即重新执行。
复归：按此键，则将液晶上显示的“事故信息”或“告警信息”消去，同时将告警、事故指示灯灭去。
若复归后，装置的告警指示灯还亮，则是此信号为持续性信号，需要处理正常后才能将此信息复归掉。
确定：执行命令后，按此键，则进行下一步操作。
取消：按此键，则返回到上一级菜单。
三．保护测控装置菜单使用说明：01．保护投退当光标（黑影部分）处于“保护投退”上时，按“确定”键即进入“保护投退”菜单，显示：过流I段退操作说明如下：按“→”，则退变成投，按“确定”键，则显示：PASSWORD1：0000按“↑”键一次，则0000 变成1000，按“确定”键，保护“过流I段”从“退”保存成“投”，则“过流I段”投入运行。
若想一次投入所有需要的保护功能，则操作如下：按“↓”键，选择需要投入运行的保护，当光标移到所需要投入的保护上时，按“→”，则该保护从退变成投，再按“↓”键，选择需要投入运行的保护，当光标移到所需要投入的保护上时，按“→”，则所选择的保护从退变成投，重复以上步骤，可将所需要的保护全部从“退”改成“投”，按按“确定”键，则显示：PASSWORD1：0000如上面的操作方式，将0000，改成“1000，按“确定”键，则将所选择需要投入的所有的保护从“退”保存成“投”，则所投入的保护将运行。

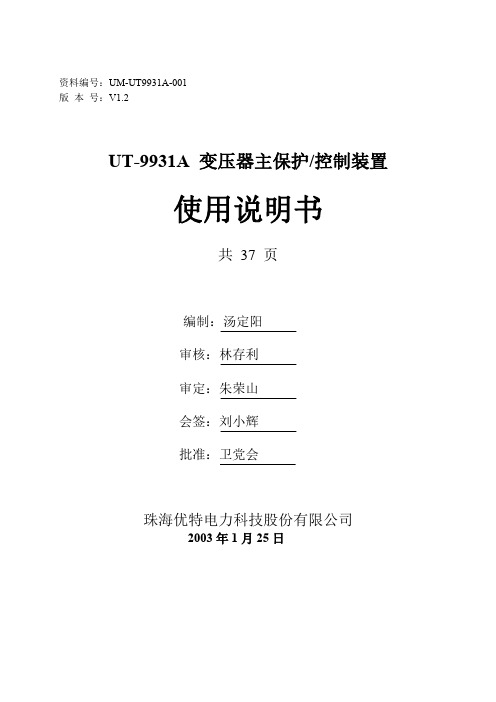

资料编号：UM-UT9931A-001版本号：V1.2UT-9931A 变压器主保护/控制装置使用说明书共37 页编制：汤定阳审核：林存利审定：朱荣山会签：刘小辉批准：卫党会珠海优特电力科技股份有限公司2003年1月25日U T-9931A变压器主保护/控制装置使用说明书珠海优特电力科技股份有限公司2002年12月UT-99系列微机式保护测控装置型号及功能●UT-9901适用于110KV及以下变电站（电厂）两台站用变（厂用变）的监测与控制。
●UT-9902适用于变电站同电压等级的两段PT并列、解列、测量与监视报警,也可用于不同电压等级的两台PT的测量与监视报警。
●UT-9911A适用于3-10KV不接地系统或经消弧线圈接地系统的馈线保护、控制及测量。
●UT-9911B适用于35-66kV不接地系统或经消弧线圈接地（或小电阻接地）系统的线路保护、控制及测量；对110KV终端线路保护（不需要距离保护的场合）也完全适用。
●UT-9912适用于35-110kV直接接地系统或经消弧线圈接地系统的线路（母联）保护及测量控制；对于35kV-110kV经由电阻接地系统也完全适用。
●UT-9931A适用于110kV及以下双卷变压器的主保护，装置还包含非电量保护动作后信号、动作事件记录以及延时类非电量保护。
●UT-9931B适用于110kV及以下桥型接线双卷（三侧）变压器的主保护。
●UT-9931C适用于110kV及以下三圈变压器的主保护，不适用于自耦变压器保护。
●UT-9932A适用于110kV及以下变压器不接地侧的后备保护、测量、控制。
●UT-9932B适用于110kV及以下变压器接地侧的后备保护、测量、控制。
●UT-9933适用于110kV及以下电压等级的两卷或三卷变压器一侧的电气测量，两组消弧线圈电流的测量，有载调压变压器的电压分接头调节与显示，以及变压器中性点地刀的遥控分、合。
●UT-9934A适用于110KV及以下二圈变或三圈变的本体保护，同时具有双母线电压切换功能。

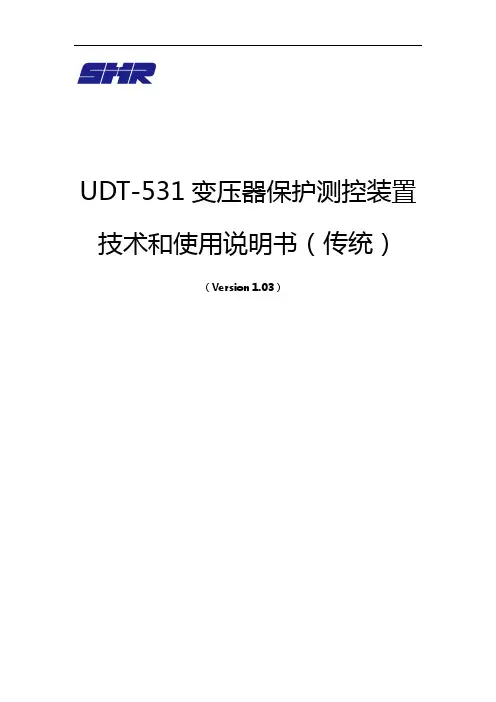

UDT-531变压器保护测控装置技术和使用说明书（传统）（Version 1.03）上海思源弘瑞自动化有限公司Shanghai SHR Automation Co.，Ltd.前言感谢您使用上海思源弘瑞自动化有限公司的产品。
为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：本说明书仅适用于UDT-531变压器保护测控装置。
请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。
如有随机资料，请以随机资料为准。
为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
请使用合格的测试仪器和设备对装置进行试验和检测。
装置如出现异常或需要维修，请及时与本公司服务热线联系。
本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
目录1装置简介 (1)1.1 应用范围 (1)1.2 性能特点 (1)1.3 功能配置 (2)2技术指标 (5)2.1 额定数据 (5)2.2 装置功耗 (5)2.3 环境条件 (5)2.4 抗干扰性能 (6)2.5 绝缘性能 (7)2.6 机械性能 (7)2.7 保护定值整定范围及误差 (8)2.8 装置测量精度 (8)2.9 触点容量 (8)3装置硬件 (10)3.1 机箱 (10)3.2 主要模件 (10)4装置功能 (32)4.1 主保护 (32)4.3 测控功能 (52)4.4 装置故障告警 (54)4.5 辅助功能 (54)5用户压板定值说明 (56)5.1 软压板 (56)5.2 硬压板 (59)5.3 UDT-531AN定值及参数 (60)5.4 UDT-531BHN定值及参数 (64)5.5 UDT-531BLN定值及参数 (68)5.6 UDT-531D定值及参数 (72)5.7 UDT-531BHN跳闸矩阵 (75)5.8 UDT-531BLN跳闸矩阵 (76)6使用说明 (78)6.1 面板说明 (78)6.2 指示灯 (79)6.3 显示说明 (82)6.4 菜单结构 (83)7调试及异常处理 (88)7.1 程序检查 (88)7.2 开关量输入检查 (88)7.4 模拟量输入检查 (88)7.5 相位检查 (89)7.6 整组试验 (89)7.7 异常处理 (89)8投运说明及注意事项 (89)9供应成套性 (89)9.1 随同产品一起供应的文件 (89)9.2 随同产品一起供应的附件 (90)10订货须知 (91)11附录一保护装置整定计算 (92)11.1 差动保护整定计算 (92)11.2 复合电压方向过流保护整定计算 (94)11.3 零序方向过流保护整定计算 (96)11.4 间隙零序保护整定计算 (97)12附录二：比率差动保护电流相位补偿 (98)13装置附图 (99)13.1 UDT-531AN装置端子图 (100)13.2 UDT-531BHN装置端子图 (101)13.3 UDT-531BLN装置端子图 (103)13.5 断路器操作回路原理图 (105)1装置简介1.1应用范围UDT-531变压器保护测控装置适用于110kV及以下电压等级，需要主后分开、有测控功能、独立非电量保护的变压器。

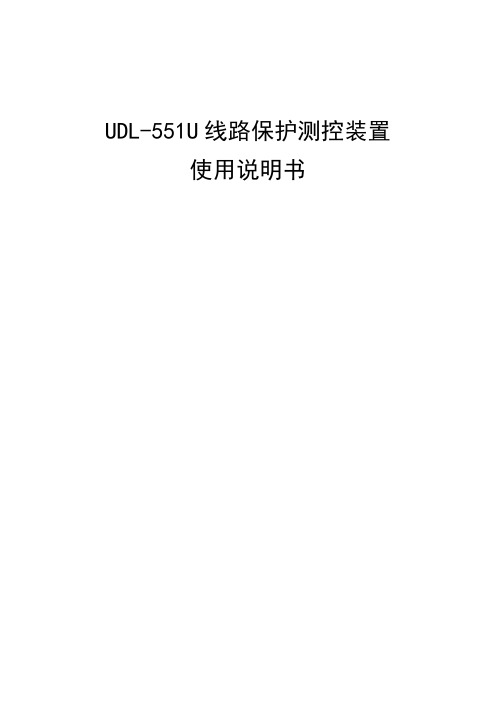

UDL-551U线路保护测控装置使用说明书目录1.装置简介 (1)1.1. 应用范围 (1)1.2. 性能特点 (1)1.3. 功能配置 (2)2.技术指标 (3)2.1. 额定电气参数 (3)2.2. 环境条件 (3)2.3. 抗干扰性能 (4)2.4. 绝缘性能 (5)2.5. 机械性能 (5)2.6. 保护定值整定范围及误差 (6)2.7. 测量精度 (6)2.8. 触点容量 (6)3.装置硬件 (7)3.1. 机箱结构 (7)3.2. 模件配置 (7)3.3. 人机对话 (9)3.4. 装置端子说明 (10)4.装置功能 (14)4.1. 装置功能实现方式 (14)4.2. 保护功能 (14)4.3. 小电流接地选线 (21)4.4. 控制回路异常告警 (21)4.5. 弹簧未储能告警 (21)4.6. 装置故障告警 (21)4.7. 测控功能 (21)4.8. 同期合闸检测功能 (22)4.9. 合并单元功能（选配） (22)4.10. 辅助功能 (22)5.用户定值说明 (24)5.1. 系统定值管理 (24)5.2. 用户定值管理 (25)5.3. 软压板 (28)6.使用说明 (29)6.1. 面板说明 (29)6.2. 指示灯 (29)6.3. 显示说明 (30)6.4. 菜单结构 (31)7.调试及异常处理 (36)7.1. 程序检查 (36)7.2. 开关量输入检查 (36)7.3. 继电器开出回路检查 (36)7.4. 模拟量输入检查 (36)7.5. 相位检查 (36)7.6. 整组试验 (37)7.7. 异常处理 (37)8.投运说明及注意事项 (38)9.供应成套性 (39)9.1. 随同产品一起供应的文件 (39)9.2. 随同产品一起供应的附件 (39)10.订货须知 (40)11.附图 (41)A. UDL-551U线路保护测控装置接线图 (41)B. 装置操作回路原理图 (42)1. 装置简介1.1. 应用范围UDL-551U以电流电压保护及三相重合闸为基本配置，集成了各种测量、控制功能，适用于66kV及以下电压等级系统线路的保护测控。

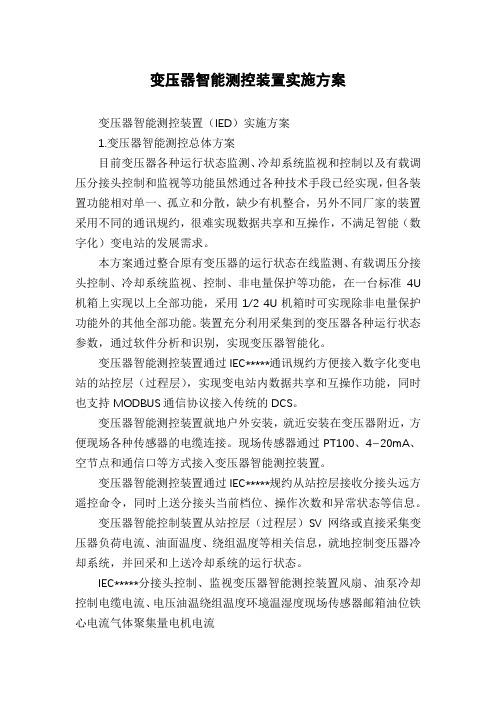

变压器智能测控装置实施方案变压器智能测控装置（IED）实施方案1.变压器智能测控总体方案目前变压器各种运行状态监测、冷却系统监视和控制以及有载调压分接头控制和监视等功能虽然通过各种技术手段已经实现，但各装置功能相对单一、孤立和分散，缺少有机整合，另外不同厂家的装置采用不同的通讯规约，很难实现数据共享和互操作，不满足智能（数字化）变电站的发展需求。
本方案通过整合原有变压器的运行状态在线监测、有载调压分接头控制、冷却系统监视、控制、非电量保护等功能，在一台标准4U 机箱上实现以上全部功能，采用1/2 4U机箱时可实现除非电量保护功能外的其他全部功能。
装置充分利用采集到的变压器各种运行状态参数，通过软件分析和识别，实现变压器智能化。
变压器智能测控装置通过IEC*****通讯规约方便接入数字化变电站的站控层（过程层），实现变电站内数据共享和互操作功能，同时也支持MODBUS通信协议接入传统的DCS。
变压器智能测控装置就地户外安装，就近安装在变压器附近，方便现场各种传感器的电缆连接。
现场传感器通过PT100、4~20mA、空节点和通信口等方式接入变压器智能测控装置。
变压器智能测控装置通过IEC*****规约从站控层接收分接头远方遥控命令，同时上送分接头当前档位、操作次数和异常状态等信息。
变压器智能控制装置从站控层（过程层）SV网络或直接采集变压器负荷电流、油面温度、绕组温度等相关信息，就地控制变压器冷却系统，并回采和上送冷却系统的运行状态。
IEC*****分接头控制、监视变压器智能测控装置风扇、油泵冷却控制电缆电流、电压油温绕组温度环境温湿度现场传感器邮箱油位铁心电流气体聚集量电机电流2.智能测控装置技术特点变压器智能测控装置根据配置可采用标准4U机箱或1/2 4U机箱，IP55防护等级，满足户外就地安装要求。
变压器智能测控装置具有如下特点：? 本装置实现了变压器监测IED、冷却系统IED、有载调压IED、非电量IED等功能于一体。

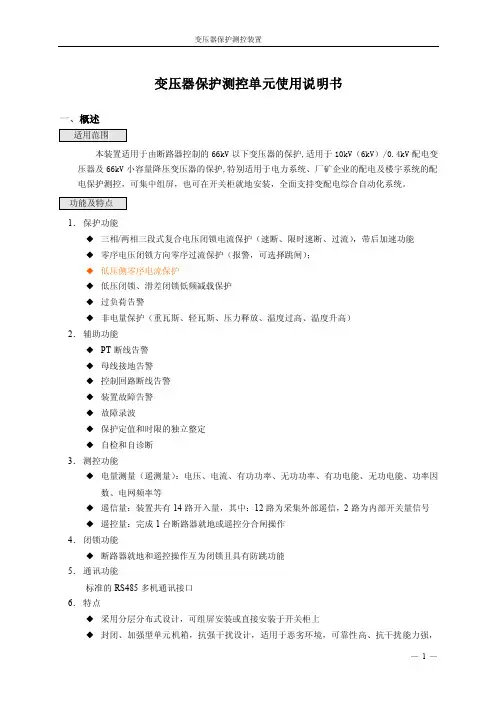

变压器保护测控单元使用说明书一、概述适用范围本装置适用于由断路器控制的66kV以下变压器的保护,适用于10kV（6kV）/0.4kV配电变压器及66kV小容量降压变压器的保护,特别适用于电力系统、厂矿企业的配电及楼宇系统的配电保护测控，可集中组屏，也可在开关柜就地安装，全面支持变配电综合自动化系统。
功能及特点1．保护功能◆三相/两相三段式复合电压闭锁电流保护（速断、限时速断、过流），带后加速功能◆零序电压闭锁方向零序过流保护（报警，可选择跳闸）；◆低压侧零序电流保护◆低压闭锁、滑差闭锁低频减载保护◆过负荷告警◆非电量保护（重瓦斯、轻瓦斯、压力释放、温度过高、温度升高）2．辅助功能◆PT断线告警◆母线接地告警◆控制回路断线告警◆装置故障告警◆故障录波◆保护定值和时限的独立整定◆自检和自诊断3．测控功能◆电量测量（遥测量）：电压、电流、有功功率、无功功率、有功电能、无功电能、功率因数、电网频率等◆遥信量：装置共有14路开入量，其中：12路为采集外部遥信，2路为内部开关量信号◆遥控量：完成1台断路器就地或遥控分合闸操作4．闭锁功能◆断路器就地和遥控操作互为闭锁且具有防跳功能5．通讯功能标准的RS485多机通讯接口6．特点◆采用分层分布式设计，可组屏安装或直接安装于开关柜上◆封闭、加强型单元机箱，抗强干扰设计，适用于恶劣环境，可靠性高、抗干扰能力强，符合IEC电磁兼容标准◆可以实现远方定值整定与修改◆事件顺序记录并上传SOE事件二、基本原理电流速断、限时速断、过流保护针对A 、C （或A 、B 、C ）相电流基波最大值，当任一相达到整定值，则定时器启动，若持续到整定时限，且相应保护的投退控制字处于投入状态，装置则发出跳闸控制信号，并记录和上传相应的SOE 事件。
若在整定时限内电流返回则复位计时器。
速断无延时，过流可以通过控制字选择低电压闭锁或者负序电压闭锁。
过流＆跳线路开关(J3)≥1RLP2Ia>Idz2Ib>Idz2Ic>Idz2tzd2图1 三段保护逻辑框图过负荷告警针对A 、C （或A 、B 、C ）相电流基波最大值，当任一相达到过负荷整定值，则定时器启动，若持续时间达到整定时限则告警。
UDT-531变压器保护测控装置技术和使用说明书（传统）（Version 1.03）上海思源弘瑞自动化有限公司Shanghai SHR Automation Co.，Ltd.前言感谢您使用上海思源弘瑞自动化有限公司的产品。
为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：本说明书仅适用于UDT-531变压器保护测控装置。
请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。
如有随机资料，请以随机资料为准。
为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
请使用合格的测试仪器和设备对装置进行试验和检测。
装置如出现异常或需要维修，请及时与本公司服务热线联系。
本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
目录1装置简介 (1)1.1 应用范围 (1)1.2 性能特点 (1)1.3 功能配置 (2)2技术指标 (5)2.1 额定数据 (5)2.2 装置功耗 (5)2.3 环境条件 (5)2.4 抗干扰性能 (5)2.5 绝缘性能 (7)2.6 机械性能 (7)2.7 保护定值整定范围及误差 (7)2.8 装置测量精度 (8)2.9 触点容量 (8)3装置硬件 (9)3.1 机箱 (9)3.2 主要模件 (9)4装置功能 (28)4.1 主保护 (28)4.2 后备保护 (34)4.3 测控功能 (46)4.4 装置故障告警 (48)4.5 辅助功能 (48)5用户压板定值说明 (50)5.1 软压板 (50)5.2 硬压板 (52)5.3 UDT-531AN定值及参数 (53)5.4 UDT-531BHN定值及参数 (55)5.5 UDT-531BLN定值及参数 (58)5.6 UDT-531D定值及参数 (60)5.7 UDT-531BHN跳闸矩阵 (61)5.8 UDT-531BLN跳闸矩阵 (62)6使用说明 (63)6.1 面板说明 (63)6.2 指示灯 (63)6.3 显示说明 (66)6.4 菜单结构 (67)7调试及异常处理 (73)7.1 程序检查 (73)7.2 开关量输入检查 (73)7.3 继电器开出回路检查 (73)7.4 模拟量输入检查 (73)7.5 相位检查 (73)7.6 整组试验 (74)7.7 异常处理 (74)8投运说明及注意事项 (74)9供应成套性 (74)9.1 随同产品一起供应的文件 (74)9.2 随同产品一起供应的附件 (74)10订货须知 (75)11附录一保护装置整定计算 (76)11.1 差动保护整定计算 (76)11.2 复合电压方向过流保护整定计算 (78)11.3 零序方向过流保护整定计算 (79)11.4 间隙零序保护整定计算 (80)12附录二：比率差动保护电流相位补偿 (82)13装置附图 (83)13.1 UDT-531AN装置端子图 (84)13.2 UDT-531BHN装置端子图 (85)13.3 UDT-531BLN装置端子图 (86)13.4 UDT-531D装置端子图 (87)13.5 断路器操作回路原理图 (88)1 装置简介1.1应用范围UDT-531变压器保护测控装置适用于110kV及以下电压等级，需要主后分开、有测控功能、独立非电量保护的变压器。
装置采用IEC61850标准。
UDT-531变压器保护测控装置的型号及功能如下：UDT-531AN差动保护装置由比率差动，增量差动，差流速断，差流越限告警，中、低压侧过流保护，CT断线判别组成，适用于110kV及以下电压等级的双圈和三圈变压器，满足四侧差动的要求。
可选配变压器调档、中性点地刀控制及公共遥信采集功能。
UDT-531BHN高压侧后备保护装置以电流电压保护为基本配置，集成了本侧测量、控制功能，具有独立的操作回路，适用于110kV电压等级变压器直接接地侧的后备保护及测控。
UDT-531BLN中、低压侧后备保护装置以电流电压保护为基本配置，集成了本侧测量、控制功能，具备独立的操作回路，适用于110kV及以下电压等级变压器非直接接地侧的后备保护及测控。
UDT-531D非电量保护装置，完成非电量直跳、非电量延时跳闸及告警功能，最大支持8路非电量直跳；标配2路地刀遥控，可选配直流量采集、变压器档位采集及档位调节、公共遥信采集功能。
1.2性能特点1）一体化的设计●兼有遥测、遥控、遥信功能；●测量模块，测量及计量精度可达0.5级；●装置自带操作回路，不需附加其它设备即可直接跳合开关；●真正的防尘、抗振动设计，适合安装于开关柜等环境条件较为恶劣的现场运行；2）人性化设计●产品采用全汉化液晶显示及打印，人机界面清晰；●装置包括了多个可按用户要求定义的指示灯；●实时显示及传送各种运行状态及数据，便于当地及远方巡检；●可独立整定8套保护定值，定值切换安全方便；●配备高速以太网络通信接口，并集成了IEC 61850标准通信规约；3）透明化●故障录波数据可记录内部元件动作状态及动作计算值；●软件跨平台设计，故障数据可在工具软件上回放及功能仿真，内部元件动作过程分析方便；4）硬件免调试概念●在采样回路中，选用高精度、高稳定的器件，保证正常运行的高精度，避免因环境改变或长期运行而造成采样误差增大；1.3功能配置UDT-531AN差动保护装置功能配置如下表1-1。
表1-1差动保护功能配置UDT-531BHN高压侧后备保护测控装置功能配置如下表1-2。
表1-2高压侧后备保护测控功能配置UDT-531BLN中、低压侧后备保护测控装置功能配置如下表1-3。
表1-3低压侧后备保护测控功能配置UDT-531D非电量保护装置功能配置如下表1-4。
表1-4非电量保护功能配置2 技术指标2.1额定数据a)额定电源电压：DC220V或DC110V, 允许范围：-20%～+15%b)额定交流数据：交流电压：相电压100/3V交流电流：5A或1A (订货注明)额定频率：50Hzc)热稳定性：交流电压回路：长期运行 1.2U n交流电流回路：长期运行2I n2.2装置功耗a)交流电流回路：I n=5A时每相不大于1V A，I n=1A时每相不大于0.5V A；b)交流电压回路：每相不大于1V A；c)电源回路：正常工作时，不大于20W；保护动作时，不大于40W；2.3环境条件a)环境温度：工作：-25℃～+55℃。
储存：-25℃～+70℃，相对湿度不大于80%，周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体的防雨、防雪的室内；在极限值下不施加激励量，装置不出现不可逆转的变化，温度恢复后，装置应能正常工作。
b)相对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃且表面不凝露。
最高温度为+40℃时，平均最大湿度不超过50％。
