国电南自Q/GDNZ.JB051-2007标准备案号：708-2007PSL 691U（S）线路保护测控装置说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSL691U（S）线路保护测控装置说明书国电南京自动化股份有限公司2008年11月版本声明本说明书适用于线路保护测控装置V1.1版本产品说明书版本修改记录表目录1 装置概述 (5)2 技术性能及指标 (7)2.1 额定电气参数 (7)2.2 主要技术指标 (7)2.3 环境条件 (8)2.4 功率消耗 (8)2.5 过载能力 (8)2.6 绝缘性能 (8)2.7 耐湿热性能 (8)2.8 电磁兼容性 (9)2.9 机械性能 (9)3 功能 (9)4 原理说明 (10)4.1 三段式复合电压过流保护 (10)4.2 定时限/反时限零序过流保护 (10)4.3 过负荷保护 (11)4.4 后加速保护 (11)4.5 TV断线告警 (11)4.6 4-20mA直流输出 (11)5 整定 (12)1 装置概述PSL 691U（S）线路保护测控装置是在消化吸收国内外先进经验的基础上专门为发电厂厂用电进线及母联（可与各类综合自动化配套）开发的产品。
该类产品将线路的测量，保护，操作回路集成在一个机箱内，结构小巧，可在恶劣的工业环境下（如高，低温，震动，有害气体，灰尘，强电磁干扰等）长期可靠地运行。
产品可按功能就地安装在开关柜上，并具有运传，记忆各种操作或故障信息等功能，同时亦提供独立的中央信号空接点。
技术特点✧采用国际最流行的高速处理器，主频为200 MHz，内置资源丰富，外围电路设计简单，保证产品的制造质量及其稳定性。
充足的硬件资源，4M字节Flash Memory存储器，8M字节SDRAM。
✧带有USB接口，可通过U盘直接升级装置程序，也可把装置的动作信息和故障录波数据直接存入U盘，方便故障分析。
✧测量三相电流和零序电流（Ia，Ib，Ic，Io），三相或线电压（Uan，Ubn，Ucn，Uab，Ubc，Uca），有功功率P，无功功率Q，功率因素cosφ，频率f，有功电量kWh，无功电量kVarh。

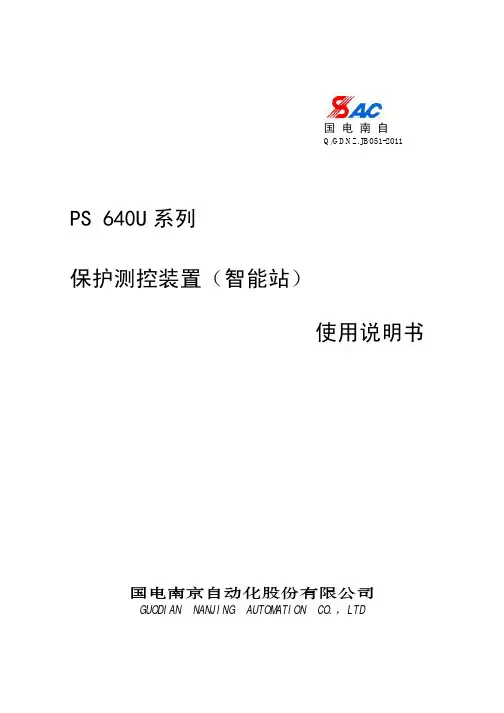

国电南自Q/GDNZ.JB051-2011 PS 640U系列保护测控装置（智能站）使用说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPS 640U系列保护测控装置（智能站）使用说明书编写审核批准V1.22I国电南京自动化股份有限公司2011年06月安全声明1.说明安全声明与相关的装置文件构成了安全操作、调试与测试的完整信息。
在对装置作任何操作之前，使用人员必须熟悉本安全声明的内容和装置铭牌的额定参数。
2.健康和安全装置的正常和安全运行，依赖于恰当的运输、搬运和正确的贮存、安装和调试，以及细心的操作、维护和维修。
因此，只有合格人员才可操作或在装置上工作。
合格人员是指：——熟悉装置的安装、调试和运行，以及所接入的系统的人员；——能够按照认可的安全工程惯例执行操作，并经授权可对装置进行带电、掉电、隔离、接地和挂牌操作的人员；——经过安全设备使用培训的人员；——经过急救培训的人员。
装置的安装、调试和运行由装置文件提供了说明。
但手册不能涵盖所有想得到的情况或所有的细节。
在出现问题或特殊情况时，未经正确授权不得采取行动。
3.设备的安装、调试和维护小心！a)在运输装置的模件时，应使用经过验证的防静电袋。
在对模件进行操作或处理时，应使用导电腕环套与保护地相连，并在适当的防静电表面操作。
静电放电（ESD）可能会引起模件损坏；b)不得将装置与带电导线相连，这可能会使装置内部电路受到损坏；c)在安装调试装置过程中，如果碰触装置或其连线要小心，以免受到电击。
版本声明a)本使用说明书适用于以下型号装置：—PS 640U系列保护测控装置（智能站）b)本使用说明书适用于以上各装置的标准版本及工程更改版本，除非存在以下情况：—附加更改说明；—使用说明书更新，版本升级。
* 技术支持电话：（025）51183073传真：（025）51183077*本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2007年03月第1版第1次印刷* 国电南自技术部监制目录安全声明版本声明1 概述 (1)1.1 主要型号及功能 (1)1.2 技术参数 (1)1.3 模件说明 (4)1.4 测控及其他功能 (6)1.5 信息记录和分析 (7)1.6 安装与接线 (8)1.7 屏柜开孔图 (12)1.8 面板布置 (13)1.9 背板布置 (14)1.10 操作回路示意图 (16)1.11 订货须知 (17)2菜单说明 (18)2.1菜单结构 (18)2.2菜单操作 (19)567891011121314。
The Technical Specifications of TransformerProtection and Monitoring DeviceGuodian Nanjing Automation Co., Ltd.GUODIAN NANJING AUTOMATION CO., LTD4 11 2016281.2.Monitoring and controlling function settings (1)2.Technical parameters ....................................................................................................2 2.1.Precise scope of work on protection components....................................................2 2.2.Setting error on protection components...................................................................2 2.3.Protection of the entire set of action time.................................................................2 2.4.Technical parameters of measurement and control functions...................................2 3.Protection function and principle ...............................................................................3 3.1.Phase over-current protection...................................................................................3 3.1.1Low-voltage blocking elements............................................................................3 3.1.2Negative sequence overvoltage blocking elements..............................................3 3.1.3White current inverse time protection..................................................................3 3.2.Overload protection..................................................................................................4 3.3.Zero sequence over-current protection.....................................................................4 3.4.Zero sequence overvoltage protection.....................................................................4 3.5.Low-voltage protection............................................................................................4 3.6.Acceleration.............................................................................................................4 3.7Non-power protection...............................................................................................4 3.8Tripping logic matrix................................................................................................5 3.9TV break...................................................................................................................54.Terminal Description ....................................................................................................6 4.1.Total terminal plans..................................................................................................6 4.2.AC module terminal definition of X1......................................................................6 4.3.CPU module terminal definition of X2....................................................................7 4.4DIO module terminal definition of X3......................................................................8 4.5DIO module terminal definition of X4......................................................................8 4.6TRIP module terminal definition of X5.....................................................................8 4.7TRIP module terminal definition of X6.....................................................................95.Setpoint tuning instructions.........................................................................................10 5.1List and instruction of protection value....................................................................10 5.2 List and instruction of operating parameters...........................................................12 5.3 List and instruction of Soft platen...........................................................................126.Device information code table .....................................................................................14 6.1Event information table.............................................................................................14 6.2Alarm information table............................................................................................14 6.3Soft platen information table.....................................................................................15 6.4Remote Communication information table...............................................................15 6.5Remote measurement information table....................................................................16 6.6 Remote controlling information table ......................................................................167.Device of secondary wiring diagram . (18)4 11 2016281.OutlinePST 645U transformer protection and monitoring device applies to the non-direct groundingsystem or low resistance grounding station which voltage level is below 110KV.It can be screened or installed grounding.1.1Protective function configuration1) three sections of the composite voltage lockout over-current protection (III segment can be set to the inverse time)2) The three sections of high-pressure side of the zero-sequence over-current protection (III segment alarm / trip option)3) The three sections the low pressure side of the zero-sequence over-current protection (III segment can be set to the inverse time)4) overload (alarm / trip option)5) zero sequence overvoltage protection (alarm / trip option)6) Low voltage protection 7) Hand accelerate protection 8) 4-way non-power protection1.2 monitoring and controlling functions configuration 1) 22-way external switch input and tele-signal collection;2) The circuit breaker position, manual switching accident tele-signal collection;3) normal breaker which switching is remote;4) 2 pulse input, accumulated electrical;5) time of GPS is adaptive when input.2Technical parameters2.1 precise working scope or protection of components Voltage: 1.0V ~ 150.0V;Current: 0.04IN ~ 20IN;Zero Sequence Current: 0.02A ~ 12.0A.Note: IN the rating, the same below.2.2 Protection element setting errorCurrent components: ≤ ± 2.5% or ± 0.01IN;The voltage element: ≤ ± 2.5% or ± 0.005UN;The time element: definite time ≤ (% 1 setting value) +40 ms.Note: Voltage is rating,the same below.2.3 protecting the entire group of action timeInstantaneous trip current: 1.5 times of the setting value is not greater than 40ms.2.4Technical parameters of monitoring and controlling functions R efer to PS 640U series protection and monitoring device manual4 11 2016280.04IN ,it is sentenced for three-phase voltage loss;2) three-phase voltage is greater than 8V, the minimum line voltage is less than 16V;3) That three-phase voltage is greater than 8V ;the maximum line voltage and minimum line voltage difference is greater than 16V is sentenced to two-phase or single-phase TV break.When the operating parameters of the control word KG1.5 = 1 ",select angle wiring corresponding bus PT taking VV wiring and its breaking criterion is as follows:1) negative sequence voltage is greater than 8V;2) one phase or two-phase line voltage is less than 70V pressure value;3) three-phase line voltage is less than 70V pressure value and a phase current is greater than 0.04IN.TV wiring in these two meets after the breaking criterion any conditions 10s, the device sent busbar TV disconnected "message and lit warning lights.When TV break is detected, the device can be under the control word KG1.13 and choose to exit the band voltage components paragraphs protection or voltage components. The TV disconnection detection function can be controlled by the word "KG1.14".4Terminal Description 4.1Total terminal plans4 11 201628处级本教材，》纳入学习的马克思主义立情怀、务实思路、“五位一体”总体布面的深刻内涵和要求。

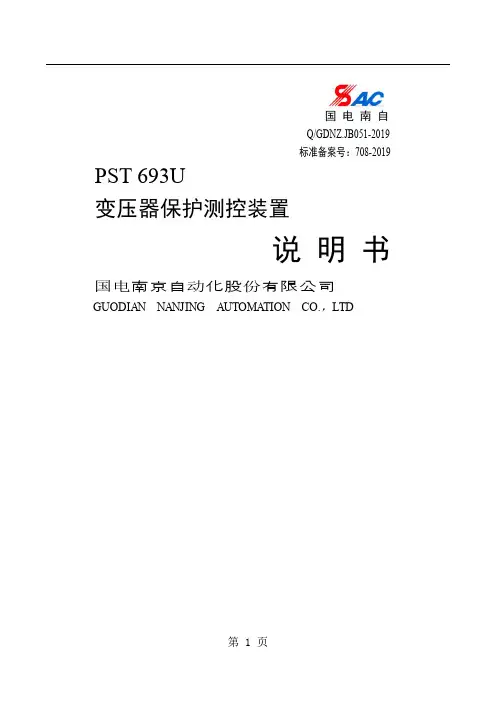

国电南自Q/GDNZ.JB051-2019标准备案号：708-2019 PST 693U变压器保护测控装置说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPST693U变压器保护测控装置说明书Ver1.1国电南京自动化股份有限公司2019年11月版本声明本说明书适用于变压器保护测控装置V1.1版本产品说明书版本修改记录表传真：（025）83421394-8118*本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2019年11月第2版第1次印刷目次1 装置概述 (1)2技术性能及指标 (3)2.1 额定电气参数 (3)2.2 主要技术指标 (3)2.3 环境条件 (4)2.4 功率消耗 (4)2.5 过载能力 (4)2.6 绝缘性能 (4)2.7 耐湿热性能 (4)2.8 电磁兼容性 (5)2.9 机械性能 (5)3 功能 (6)4 原理说明 (7)4.1 三段式复合电压过流保护 (7)4.2 反时限过流保护 (7)4.3 两段式定时限负序过流保护 (7)4.4 高压侧定时限零序过流保护 (7)4.5 低压侧定时限零序过流保护 (7)4.6 低压侧反时限零序过流保护 (7)4.7 过负荷保护 (8)4.8 过电压保护 (8)4.9 低电压保护 (8)4.10 非电量保护 (8)4.11 TV断线告警 (8)4.12 F-C闭锁功能 (8)4.13 4-20mA直流输出（选配） (9)5 整定 (10)1 装置概述PST 693U变压器保护测控装置是在消化吸收国内外先进经验的基础上专门为2000KV A 以下的厂用变，所用变，接地变（可与各类综合自动化配套）开发的产品。
该类产品将线路的测量，保护，操作回路集成在一个机箱内，结构小巧，可在恶劣的工业环境下（如高，低温，震动，有害气体，灰尘，强电磁干扰等）长期可靠地运行。
产品可按功能就地安装在开关柜上，并具有运传，记忆各种操作或故障信息等功能，同时亦提供独立的中央信号空接点。
110kV变电站保护配置
一、10kV高压开关室
1.馈线柜：PSL 691U 线路保护测控装置
2.电容器柜：PSC 691UA 电容器保护测控装置
3.PT柜：LK-YZ 微机综合控制器
4.消弧柜：PST 693U 变压器保护测控装置
二、二次设备间
1.110kV 1#主变测控柜：PSR 661数字式综合测控装置
2.1#主变保护柜：PST 671U变压器保护装置（差动）
PST 671U变压器保护装置（高后备）
PST 671U变压器保护装置（低后备）
3.谐波检测柜：ATP-50A新型电能质量在线检测装置（奥特斯鼎）
4.110kV线路保护测控柜：PSR 662数字式综合测控装置
PSL 621D数字式电流差动保护装置5.110kV母联保护测控柜：PSP 691数字式备用电源自投装置
PSR 662数字式综合测控装置
6.110kV母线保护柜：SG B750数字式母线保护
7.微机型电力系统故障录波柜：
DRL 600微机型电力系统故障录波及测距装置
10.备自投控制柜：PSP 691数字式备用电源自投装置
11.自动调协消弧线圈控制屏：
WXHK系列微机自动调谐消弧装置（许继变压器有限公司）。
国电南自标准号：GB/PST 671U变压器保护装置（110 kV 电压等级）说明书（南网版）国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTD安全声明为保证安全、正确、高效地使用装置，请务必阅读以下重要信息：1.装置的安装调试应由专业人员进行；2.装置上电使用前请仔细阅读说明书。
应遵照国家和电力行业相关规程，并参照说明书对装置进行操作、调整和测试。
如有随机材料，相关部分以资料为准；3.装置上电前，应明确连线与正确示图相一致；4.装置应该可靠接地；5.装置施加的额定操作电压应该与铭牌上标记的一致；6.严禁无防护措施触摸电子器件，严禁带电插拔模件；7.接触装置端子，要防止电触击；8.如要拆装装置，必须保证断开所有地外部端子连接，或者切除所有输入激励量。
否则，触及装置内部的带电部分，将可能造成人身伤害；9.对装置进行测试时，应使用可靠的测试仪；10.装置的运行参数和保护定值同样重要，应准确设定才能保证装置功能的正常运行；11.改变当前保护定值组将不可避免地要改变装置的运行状况，在改变前应谨慎，并按规程作校验；12.装置操作密码为：99。
版本声明本说明书为PST 671U 变压器保护装置说明书版本，适用于南网地区110 kV 电压等级的变压器保护。
1．软件本说明书为PST 671U 变压器保护装置南网地区110kV 电压等级软件版本的说明书，其中主后一体配置为标准4U 整层机箱。
分侧保护配置包含变压器差动单元，变压器高后备单元，变压器中后备单元和变压器低后备单元，各分体单元机箱为标准4U 半层机箱。
其保护功能符合《南方电网公司10 kV～110 kV 元件保护技术规范》，满足南网地区110kV 电压等级变压器保护的要求。
2．硬件本装置采用POWERPC 微处理器进行逻辑运算，总体运算速度快。
产品说明书版本修改记录表*技术支持电话：（025）传真：（025）* *本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符2012 年02 月第1 版第1 次印刷目录安全声明版本声明1 概述 (1)适用范围 (1)保护配置 (1)性能特点 (1)各侧单元的保护功能配置 (3)2 技术性能及指标 (5)额定电气参数 (5)主要技术性能及指标 (5)环境大气条件 (6)绝缘和耐湿热性能 (6)电磁兼容性能 (6)机械性能 (7)3 保护原理说明 (8)保护启动 (8)差动保护 (8)后备保护 (14)告警功能及其它辅助功能 (18)4 硬件结构说明 (20)分侧保护装置安装结构、外观 (20)分侧保护装置面板布置 (21)分侧保护装置背板布置及端子说明 (21)主后一体保护装置安装结构、外观 (27)主后一体保护装置面板布置 (28)主后一体保护装置背板布置及端子说明 (28)硬件系统框图及说明 (31)主要模件工作原理 (32)5 定值说明 (34)PST PST PST PST PST 671UA 分侧半层差动单元定值 (34)671UB 分侧半层后备单元定值 (35)671UCM 分侧半层中后备单元定值 (38)671UCL 分侧半层低后备单元定值 (40)671U 主后一体保护定值 (43)6 使用说明 (53)指示灯说明 (53)人机界面总体结构 (53)人机界面使用说明 (54)7 订货须知及其他 (59)1 概述适用范围PST671U 系列数字式变压器保护装置是以差动保护单元，后备保护单元分体配置或主后一体配置的成套变压器保护装置，适用于110kV 电压等级电力变压器。
·装置概述·国电南自Q/GDNZ.JB051-2007标准备案号：708-2007PST 693U变压器保护测控装置说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTD11PST693U变压器保护测控装置说明书Ver1.1国电南京自动化股份有限公司2008年11月版本声明本说明书适用于变压器保护测控装置V1.1版本产品说明书版本修改记录表* 技术支持电话：（025）83421394-8120传真：（025）83421394-8118*本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2008年11月第2版第1次印刷11 目次1 装置概述 (1)2技术性能及指标 (3)2.1 额定电气参数 (3)2.2 主要技术指标 (3)2.3 环境条件 (4)2.4 功率消耗 (4)2.5 过载能力 (4)2.6 绝缘性能 (4)2.7 耐湿热性能 (4)2.8 电磁兼容性 (5)2.9 机械性能 (5)3 功能 (6)4 原理说明 (7)4.1 三段式复合电压过流保护 (7)4.2 反时限过流保护 (7)4.3 两段式定时限负序过流保护 (8)4.4 高压侧定时限零序过流保护 (8)4.5 低压侧定时限零序过流保护 (8)4.6 低压侧反时限零序过流保护 (8)4.7 过负荷保护 (8)4.8 过电压保护 (8)4.9 低电压保护 (8)4.10 非电量保护 (8)4.11 TV断线告警 (9)4.12 F-C闭锁功能 (9)4.13 4-20mA直流输出（选配） (9)5 整定 (10)1 装置概述PST 693U变压器保护测控装置是在消化吸收国内外先进经验的基础上专门为2000KV A 以下的厂用变，所用变，接地变（可与各类综合自动化配套）开发的产品。
该类产品将线路的测量，保护，操作回路集成在一个机箱内，结构小巧，可在恶劣的工业环境下（如高，低温，震动，有害气体，灰尘，强电磁干扰等）长期可靠地运行。
国电南自Q/标准备案号：708-2007PSM 691U/692U电动机综合保护装置说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSM 691U/692U电动机综合保护装置说明书国电南京自动化股份有限公司2008年11月版本声明本说明书适用于电动机综合保护装置版本产品说明书版本修改记录表* 技术支持电话：（025）-8120传真：（025）-8118* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2008年11月第2版第1次印刷目次1 装置概述................................................ 错误!未定义书签。
2 技术性能及指标.......................................... 错误!未定义书签。
额定电气参数......................................................... 错误!未定义书签。
主要技术指标......................................................... 错误!未定义书签。
环境条件 ............................................................. 错误!未定义书签。
功率消耗 ............................................................. 错误!未定义书签。
过载能力 ............................................................. 错误!未定义书签。
绝缘性能 ............................................................. 错误!未定义书签。
![变压器保护测控装置(PST 693U)[外观专利]](https://img.taocdn.com/s1/m/0dbe16e132d4b14e852458fb770bf78a65293a3b.png)
(10)授权公告号
(45)授权公告日 (21)申请号 201530131787.0
(22)申请日 2015.05.07
10-05
(73)专利权人南京国电南自美卓控制系统有限
公司
地址210032 江苏省南京市浦口高新开发区
惠达路9号
(72)设计人杨书钦
(74)专利代理机构南京纵横知识产权代理有限
公司 32224
代理人
董建林
立体图
(54)使用外观设计的产品名称
变压器保护测控装置（PST 693U）
(51)LOC(10)Cl.
图片或照片5幅 简要说明1页
(19)中华人民共和国国家知识产权局(12)外观设计专利
(10)授权公告号CN 303385663 S (45)授权公告日2015.09.23
C N 303385663
S
1/1页
主视图
左视图
右视图
俯视图立体图外观设计图片或照片CN 303385663 S
1/1页
1.本外观设计产品的名称：变压器保护测控装置（PST 693U）；
2.本外观设计产品的用途：用于电力自动化系统；
3.本外观设计的设计要点：在于产品的整体外形；
4.最能表明设计要点的图片或者照片：立体图；
5.省略无设计要点的后视图，省略无设计要点的仰视图 。
简 要 说 明CN 303385663 S。
·装置概述·国电南自Q/GDNZ.JB051-2007标准备案号：708-2007PST 693U变压器保护测控装置说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTD11PST693U变压器保护测控装置说明书Ver1.1国电南京自动化股份有限公司2008年11月版本声明本说明书适用于变压器保护测控装置V1.1版本产品说明书版本修改记录表* 技术支持电话：（025）83421394-8120传真：（025）83421394-8118*本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2008年11月第2版第1次印刷11 目次1 装置概述 (1)2技术性能及指标 (3)2.1 额定电气参数 (3)2.2 主要技术指标 (3)2.3 环境条件 (4)2.4 功率消耗 (4)2.5 过载能力 (4)2.6 绝缘性能 (4)2.7 耐湿热性能 (4)2.8 电磁兼容性 (5)2.9 机械性能 (5)3 功能 (6)4 原理说明 (7)4.1 三段式复合电压过流保护 (7)4.2 反时限过流保护 (7)4.3 两段式定时限负序过流保护 (8)4.4 高压侧定时限零序过流保护 (8)4.5 低压侧定时限零序过流保护 (8)4.6 低压侧反时限零序过流保护 (8)4.7 过负荷保护 (8)4.8 过电压保护 (8)4.9 低电压保护 (9)4.10 非电量保护 (9)4.11 TV断线告警 (9)4.12 F-C闭锁功能 (9)4.13 4-20mA直流输出（选配） (9)5 整定 (10)1 装置概述PST 693U变压器保护测控装置是在消化吸收国内外先进经验的基础上专门为2000KV A 以下的厂用变，所用变，接地变（可与各类综合自动化配套）开发的产品。
该类产品将线路的测量，保护，操作回路集成在一个机箱内，结构小巧，可在恶劣的工业环境下（如高，低温，震动，有害气体，灰尘，强电磁干扰等）长期可靠地运行。
产品可按功能就地安装在开关柜上，并具有运传，记忆各种操作或故障信息等功能，同时亦提供独立的中央信号空接点。
技术特点✧采用国际最流行的高速处理器，主频为200 MHz，内置资源丰富，外围电路设计简单，保证产品的制造质量及其稳定性。
充足的硬件资源，4M字节Flash Memory存储器，8M字节SDRAM。
✧带有USB接口，可通过U盘直接升级装置程序，也可把装置的动作信息和故障录波数据直接存入U盘，方便故障分析。
✧测量三相电流和零序电流（Ia，Ib，Ic，Io），三相或线电压（Uan，Ubn，Ucn，Uab，Ubc，Uca），有功功率P，无功功率Q，功率因素cosφ，频率f，有功电量kWh，无功电量kVarh。
✧电流、电压、功率、电度的测量值不仅反映基波，还可正确反映2~13次谐波，从而使测量结果与专用测量表计一致。
✧具有一路4～20mA直流模拟量输出（可自定义为电流、电压或功率），取代交流采集变送器。
✧最多14路用户可自定义名称的开入量接口（其中2路为与模拟量输出接点复用）。
✧保护元件的出口方式可通过跳闸矩阵进行整定，方便用户选择要动作的继电器。
所有继电器出口接点可选择为跳闸接点（自动返回）或信号接点（复归后返回）。
✧自带操作回路，可自适应0.5A~5A开关跳合闸电流。
✧GPS对时可采用硬接点分脉冲或秒脉冲方式，同时也支持IRIG-B对时方式（RS485接口）。
✧两个100M以太网通信接口，一个RS485通信接口，支持IEC60870-5-103，Modbus等规约。
✧9条故障录波，每条录波包含1.9秒的采样点和幅值录波，采样点录波最大包含14路模拟量（间隔为1mS），幅值录波最大包含40个模拟量幅值和32个开关量（间隔为15mS）。
录波采用标准Comtrade格式。
✧1000条事件记录，最近200条失电保持。
✧采用全图形化编程技术以及稳定、可靠的保护继电器库，提高程序的可靠性及正确性。
✧整机静态功耗低（约6W），液晶模块采用新工艺，取消导电橡胶连接，寿命大为提高。
✧高抗干扰性能，通过10项电磁兼容检测认证，快速瞬变、静电放电、浪涌抗干扰性能均达到最高等级(Ⅳ级)标准。
✧工作环境温度范围：-25℃～＋55℃（液晶无模糊、迟钝现象）。
22技术性能及指标2.1 额定电气参数✧电源直流额定电压：DC220V或DC110V；允许偏差：-20% ～＋15%；波纹系数：不大于5％。
✧额定电流、电压交流电流：5A或1A；交流电压：100V或100/3V。
2.2 主要技术指标✧精确工作范围电流：0.04In～20In (In =5A或In=1A)；电压：1V～150V；频率：45Hz～55Hz。
✧测量精度电流：0.2级（含谐波）；电压、有功功率、无功功率、功率因数：0.5级（含谐波）；频率：≤±0.01Hz；4-20mA输出：0.5级。
✧定值误差整定值误差：不超过±3%；动作时间误差：定时限保护，不超过(±1%整定值＋40)ms；反时限保护，不超过±5%整定值或±40ms。
✧遥信分辩率小于2ms。
✧GPS对时分脉冲或秒脉冲：要求GPS装置提供接口为空光耦，耐压大于50V；IRIG-B：DC时码，RS485接口。
✧接点容量3操作回路的跳闸电流与合闸电流：0.5A~5A 自适应；跳闸空接点：10A （DC220V 闭合容量）；信号空接点：5A （DC220V 闭合容量）。
2.3 环境条件环境温度： -25℃～＋55℃；相对湿度：5％～95％（产品内部不凝露，不结冰）；大气压力：66kPa～106kPa2.4 功率消耗交流电流回路：当In=5A 时，每相不大于0.5VA；当In=1A 时，每相不大于0.3VA。
交流电压回路：当额定电压时，每相不大于0.5VA。
直流电源回路：当正常工作时，不大于6W；当装置动作时，不大于15W。
2.5 过载能力交流电流回路： 2倍额定电流，连续工作；10倍额定电流，允许10s；40倍额定电流，允许1s。
交流电压回路： 1.5倍额定电压，可连续工作。
2.6 绝缘性能✧绝缘电阻在正常试验大气条件下，装置的外引带电回路部分和外露非带电金属部分及外壳之间，以及电气上无联系的各回路之间，用500V的兆欧表测量其绝缘电阻值不小于100 MΩ。
✧介质强度在正常试验大气条件下，装置能承受频率为50Hz，历时1min的工频耐压试验而无击穿闪络及元件损坏现象。
试验过程中，任一被试回路施加电压时，其余回路等电位互联接地。
✧冲击电压在正常试验大气条件下，装置的直流输入回路、交流输入回路、输出触点等各回路对地，以及电气上无联系的各回路之间，能承受1.2/50µs的标准雷电波的短时冲击电压试验，开路试验电压为5kV。
2.7 耐湿热性能装置能承受GB/T 7261第20章规定的交变湿热试验。
试验温度＋40℃±2℃、相对湿度（93±3）％，试验时间为48h（每一周期时间为24h），在试验结束前2h内，测量各外引带电回路部分对外露非带电金属部分及外壳之间、以及电气上无联系的各回路之间的绝缘电阻应不小于1.5MΩ；介质强度不低于规定介质强度试验电压值的75％。
42.8 电磁兼容性5·功能·3 功能●三段式复合电压过流保护●反时限过流保护●两段式定时限负序过流保护●高压侧定时限零序过流保护●低压侧定时限零序过流保护●低压侧反时限零序过流保护●过负荷保护●过电压保护●低电压保护●非电量保护●F-C闭锁●1个遥控开关●I，U，P，Q，Cosφ，有功电度，无功电度，14路开关量采集●4-20mA 输出（选配，订货时请声明）●GPS对时（分脉冲，秒脉冲或IRIG-B方式）64 原理说明4.1 三段式复合电压过流保护当任一相电流大于定值且复合电压起动，经延时，装置跳闸。
复压起动元件功能：A 相电流经Uab 、Uca 或负序电压起动，B 相电流经Uab 、Ubc 或负序电压起动，C 相电流经Ubc 、Uca 或负序电压起动。
若复压起动元件退出，则过流保护不需复压起动。
4.2 反时限过流保护三条特性曲线可供选择：一般反时限： ()p 02.0p t 1I I 14.0t -=强反时限： ()p p t 1I I 5.13t -=极端反时限： ()p 2p t 1I I 80t -=式中 t 为反时限过流保护的动作延时。
I 为变压器二次侧实际电流值。
Ip 为反时限电流保护起动值，当I > Ip 时，保护起动。
tp 为反时限时间常数。
4.3 两段式定时限负序过流保护当负序电流大于定值，经延时，装置动作。
一般，一段用于跳闸，二段用于告警。
4.4 高压侧定时限零序过流保护高压侧定时限零序过流测量范围0.05~30A （二次值），用于非直接接地系统。
当变压器高压侧3I0大于定值，经延时，装置跳闸或发信。
4.5 低压侧定时限零序过流保护低压侧定时限零序过流保护测量范围0.2~100A （二次值），用于直接接地系统。
当变压器低零序3I0过流大于定值，经延时，装置跳闸或发信。
4.6 低压侧反时限零序过流保护低压侧反时限零序过流保护测量范围0.2~100A （二次值），用于直接接地系统。
特性曲线：re *0L p I I t t -=式中 t 为低零序反时限保护动作延时 tp 为低零序反时限时间常数I0L* 为实测低零序过流与反时限低零序额定的比值 Ire 为低零序反时限起动门槛值（一般取0.25） 4.7 过负荷保护当任一相电流大于定值，经延时，装置跳闸或发信。
4.8 过电压保护当任一个线电压大于定值，经延时，装置跳闸。
4.9 低电压保护当三个线电压均小于定值时，经过延时，装置跳闸。
低电压动作条件：三个线电压有一个大于80V，且延时100ms，则认为低电压动作条件一直有效。
低电压动作后，延时10S后，低电压动作条件自动无效。
此条件可以投退。
4.10 非电量保护装置带有4个非电量保护，每个可以整定为跳闸或发信或退出。
如不作为非电量保护，整定为退出时，这些点可以作为普通开入量使用。
4.11 TV断线告警装置采用两种方法识别TV断线。
方法一：当三个线电压中最大与最小之差大于30V，延时3S，发ＴＶ断线信号；当三个线电压中最大与最小之差小于30V，且Uab大于80V，ＴＶ断线信号返回。
方法二：电压突变同时电流不突变，认为TV断线，发ＴＶ断线信号。
电压突变：100mS内三个线电压中任一个由大于90V变为小于60V。
电流不突变：Ia，Ic均大于0.2A，且变化小于0.1 In。
三个线电压都大于９０Ｖ，ＴＶ断线信号返回。
