ISA-388G装置技术使用说明

ISA-388G装置技术使用说明

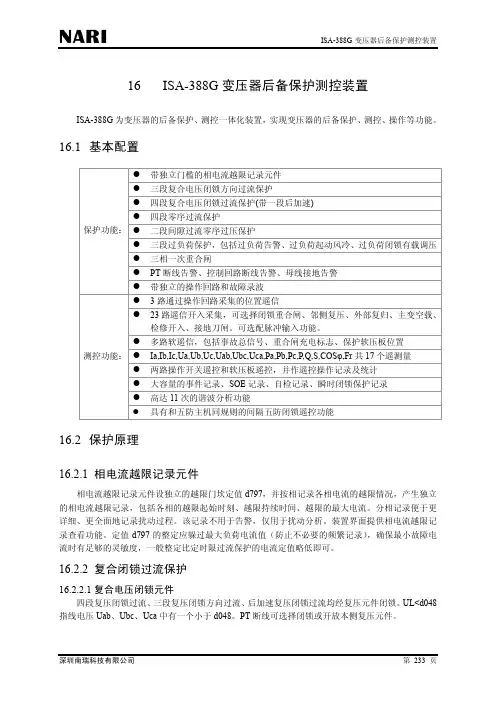

16ISA-388G变压器后备保护测控装置ISA-388G为变压器的后备保护、测控一体化装置，实现变压器的后备保护、测控、操作等功能。

16.1基本配置z带独立门槛的相电流越限记录元件z三段复合电压闭锁方向过流保护z四段复合电压闭锁过流保护(带一段后加速)z四段零序过流保护z二段间隙过流零序过压保护保护功能：z三段过负荷保护，包括过负荷告警、过负荷起动风冷、过负荷闭锁有载调压z三相一次重合闸z PT断线告警、控制回路断线告警、母线接地告警z带独立的操作回路和故障录波z3路通过操作回路采集的位置遥信z23路遥信开入采集，可选择闭锁重合闸、邻侧复压、外部复归、主变空载、检修开入、接地刀闸。

可选配脉冲输入功能。

z多路软遥信，包括事故总信号、重合闸充电标志、保护软压板位置z Ia,Ib,Ic,Ua,Ub,Uc,Uab,Ubc,Uca,Pa,Pb,Pc,P,Q,S,COSφ,Fr共17个遥测量测控功能：z两路操作开关遥控和软压板遥控，并作遥控操作记录及统计z大容量的事件记录、SOE记录、自检记录、瞬时闭锁保护记录z高达11次的谐波分析功能z具有和五防主机同规则的间隔五防闭锁遥控功能16.2保护原理16.2.1相电流越限记录元件相电流越限记录元件设独立的越限门坎定值d797，并按相记录各相电流的越限情况，产生独立的相电流越限记录，包括各相的越限起始时刻、越限持续时间、越限的最大电流。

分相记录便于更详细、更全面地记录扰动过程。

该记录不用于告警，仅用于扰动分析。

装置界面提供相电流越限记录查看功能。

定值d797的整定应躲过最大负荷电流值（防止不必要的频繁记录），确保最小故障电流时有足够的灵敏度，一般整定比定时限过流保护的电流定值略低即可。

16.2.2复合闭锁过流保护16.2.2.1复合电压闭锁元件四段复压闭锁过流、三段复压闭锁方向过流、后加速复压闭锁过流均经复压元件闭锁。

UL<d048指线电压Uab、Ubc、Uca中有一个小于d048。

CSC-241数字式变压器保护装置

CSC-241数字式变压器保护装置

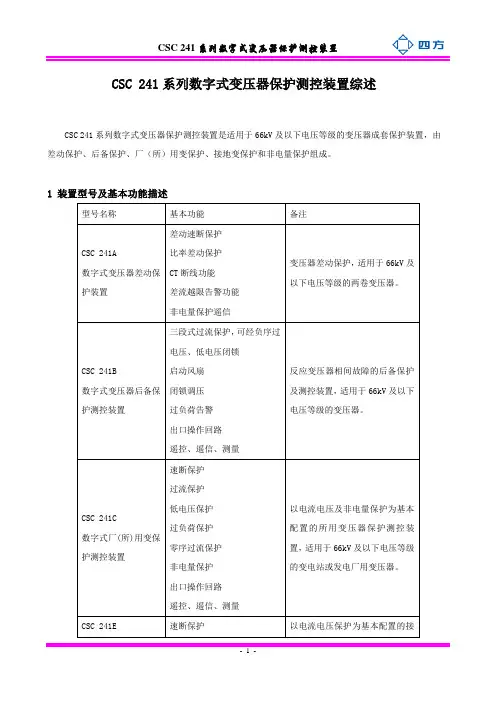

CSC 241系列数字式变压器保护测控装置综述CSC 241系列数字式变压器保护测控装置是适用于66kV及以下电压等级的变压器成套保护装置，由差动保护、后备保护、厂（所）用变保护、接地变保护和非电量保护组成。

1 装置型号及基本功能描述型号名称基本功能备注CSC 241A数字式变压器差动保护装置差动速断保护比率差动保护CT断线功能差流越限告警功能非电量保护遥信变压器差动保护，适用于66kV及以下电压等级的两卷变压器。

CSC 241B数字式变压器后备保护测控装置三段式过流保护，可经负序过电压、低电压闭锁启动风扇闭锁调压过负荷告警出口操作回路遥控、遥信、测量反应变压器相间故障的后备保护及测控装置，适用于66kV及以下电压等级的变压器。

CSC 241C数字式厂(所)用变保护测控装置速断保护过流保护低电压保护过负荷保护零序过流保护非电量保护出口操作回路遥控、遥信、测量以电流电压及非电量保护为基本配置的所用变压器保护测控装置，适用于66kV及以下电压等级的变电站或发电厂用变压器。

CSC 241E 速断保护以电流电压保护为基本配置的接数字式接地变保护测控装置过流保护高压侧零序过流低压侧零序过流零序过压非电量保护出口操作回路遥控、遥信、测量地变压器保护测控装置，适用于66kV及以下电压等级的接地变压器，或兼作站用的接地变压器。

CSC 241F非电量保护装置重瓦斯、轻瓦斯等本体保护的重动跳闸和发信标准配置八路跳闸或告警，可扩展为12路。

2 CSC 241系列数字式变压器保护配置方案应用场合变压器类型保护配置方案发电厂2000kVA以下容量的小型厂用变压器CSC 241C2000kVA及以上容量的大型厂用变压器CSC 241A＋CSC 241C 变电所主变压器CSC 241A＋CSC 241B(高压侧)＋CSC 241B(低压侧)＋CSC 241F 所用变压器CSC 241C接地变压器CSC 241E3 主要技术指标及参数额定参数直流电压：220V/110V交流电压：100V或3/100V 交流电流：1A/5A系统频率：50Hz/60Hz功率消耗直流回路： < 15W交流电压回路：< 0.15VA/相交流电流回路：< 0.25VA/相过载能力交流电流：2In 持续工作20In 允许10s40In 允许1s交流电压：1.2Un 持续工作1.4Un 允许10s继电器触点容量跳合闸出口： 5A，DC220V（吸合）信号触点： 1A，DC220V（吸合）跳合闸电流跳闸电流：0.5 ～ 4 A合闸电流：0.5 ～ 4 A定时限过流元件电流定值：0.2In～20In 时间定值：0～20S定值误差：< 5％整定值精确工作范围电压：0.4V～120V电流：0.04In～30In频率：40～55Hz/50～65Hz动作时间电流速断：＜40ms(2倍整定值) 零序速断：＜40ms(2倍整定值) 差动动作：＜35ms(2倍整定值) 差速动作：＜30ms(2倍整定值)监视报告性能事件记录分辨率：≤ 1msGPS对时精度：≤ 1ms 测量表计精度电流、电压： 0.2级功率、电度： 0.5级通讯端口规范RS485端口：最高速率19200bps，屏蔽双绞线接口以太网:10BASE-T端口：UTP5通讯介质，RJ45接口10BASE-F端口：多模光纤通讯介质，820nm，ST接口绝缘性能绝缘电阻 >100MΩ（500V兆欧表）介质强度 GB/T14598.3-1993冲击电压 GB/T14598.3-1993电磁兼容性能辐射电磁场干扰: GB/T14598.9-1995 Ⅲ级快速瞬变干扰: GB/T14598.10-1996 Ⅳ级脉冲群干扰: GB/T14598.13-1998 Ⅲ级静电放电干扰: GB/T14598.14-1998 Ⅳ级射频电磁场辐射干扰: GB/T 17626.3－1998 Ⅲ级浪涌（冲击）干扰: GB/T 17626.5－1999标准 III级机械性能振动GB/T11287-2000 Ⅰ级冲击GB/T14537-1993 Ⅰ级碰撞GB/T14537-1993 Ⅰ级环境条件保存温度：-25℃～+70℃工作温度：-10℃～+55℃相对湿度：最大不超过95％大气压力：86～106kPaCSC 241A数字式变压器差动保护装置1 装置简介CSC 241A为适用于66kV及以下电压等级的两卷变压器差动保护装置，可在开关柜就地安装。

上海思源弘瑞UDT-531变压器保护测控装置技术及使用说明书

上海思源弘瑞UDT-531变压器保护测控装置技术及使用说明书

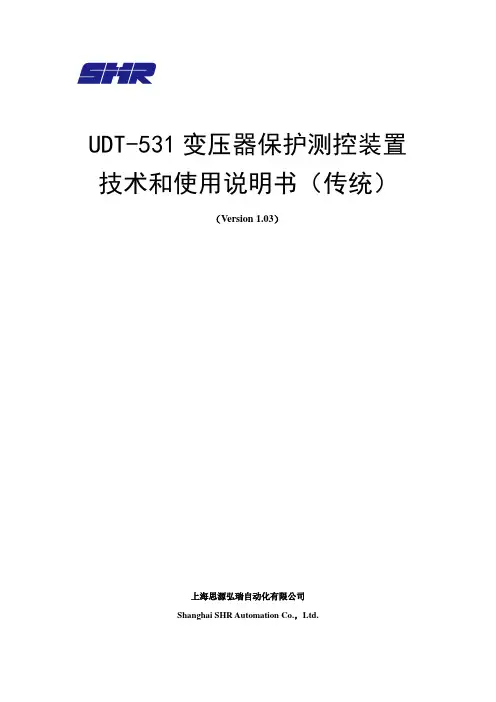

UDT-531变压器保护测控装置技术和使用说明书（传统）（Version 1.03）上海思源弘瑞自动化有限公司Shanghai SHR Automation Co.，Ltd.前言感谢您使用上海思源弘瑞自动化有限公司的产品。

为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：本说明书仅适用于UDT-531变压器保护测控装置。

请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。

如有随机资料，请以随机资料为准。

为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。

请使用合格的测试仪器和设备对装置进行试验和检测。

装置如出现异常或需要维修，请及时与本公司服务热线联系。

本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。

目录1装置简介 (1)1.1 应用范围 (1)1.2 性能特点 (1)1.3 功能配置 (2)2技术指标 (5)2.1 额定数据 (5)2.2 装置功耗 (5)2.3 环境条件 (5)2.4 抗干扰性能 (5)2.5 绝缘性能 (7)2.6 机械性能 (7)2.7 保护定值整定范围及误差 (7)2.8 装置测量精度 (8)2.9 触点容量 (8)3装置硬件 (9)3.1 机箱 (9)3.2 主要模件 (9)4装置功能 (28)4.1 主保护 (28)4.2 后备保护 (34)4.3 测控功能 (46)4.4 装置故障告警 (48)4.5 辅助功能 (48)5用户压板定值说明 (50)5.1 软压板 (50)5.2 硬压板 (52)5.3 UDT-531AN定值及参数 (53)5.4 UDT-531BHN定值及参数 (55)5.5 UDT-531BLN定值及参数 (58)5.6 UDT-531D定值及参数 (60)5.7 UDT-531BHN跳闸矩阵 (61)5.8 UDT-531BLN跳闸矩阵 (62)6使用说明 (63)6.1 面板说明 (63)6.2 指示灯 (63)6.3 显示说明 (66)6.4 菜单结构 (67)7调试及异常处理 (73)7.1 程序检查 (73)7.2 开关量输入检查 (73)7.3 继电器开出回路检查 (73)7.4 模拟量输入检查 (73)7.5 相位检查 (73)7.6 整组试验 (74)7.7 异常处理 (74)8投运说明及注意事项 (74)9供应成套性 (74)9.1 随同产品一起供应的文件 (74)9.2 随同产品一起供应的附件 (74)10订货须知 (75)11附录一保护装置整定计算 (76)11.1 差动保护整定计算 (76)11.2 复合电压方向过流保护整定计算 (78)11.3 零序方向过流保护整定计算 (79)11.4 间隙零序保护整定计算 (80)12附录二：比率差动保护电流相位补偿 (82)13装置附图 (83)13.1 UDT-531AN装置端子图 (84)13.2 UDT-531BHN装置端子图 (85)13.3 UDT-531BLN装置端子图 (86)13.4 UDT-531D装置端子图 (87)13.5 断路器操作回路原理图 (88)1 装置简介1.1应用范围UDT-531变压器保护测控装置适用于110kV及以下电压等级，需要主后分开、有测控功能、独立非电量保护的变压器。

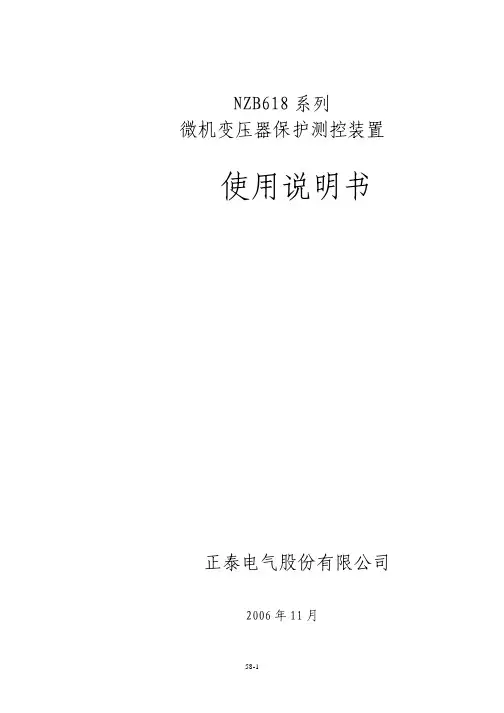

NZB618系列微机变压器保护测控装置使用说明书

NZB618系列微机变压器保护测控装置使用说明书
8 订货与选型 ..............................................................................................................57
8.1 NZB61 系列保护及测控装置选型表 ........................................ 57 8.2 订货须知.............................................................. 59
7 装置调试及维护 .....................................................................................................50
7.1 版本检查.............................................................. 50 7.2 开入量检查 ............................................................ 50 7.3 开出传动.............................................................. 53 7.4 模拟量检查............................................................ 54 7.5 整组试验.............................................................. 54 7.6 维护说明 .............................................................. 54 7.7 装置自检告警报文 ...................................................... 57

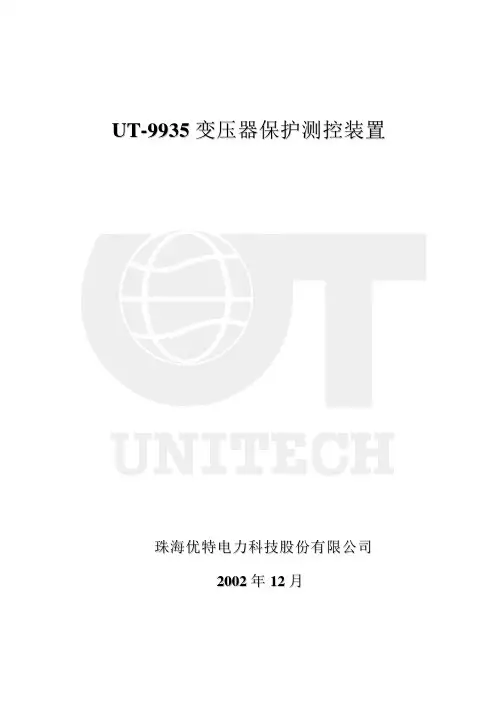

珠海优特电力 UT-9935变压器保护测控装置 说明书

珠海优特电力 UT-9935变压器保护测控装置 说明书
l ＵＴ－９９３２Ｂ 适用于 １１０ｋＶ 及以下变压器接地侧的后备保护、测量、控制。
l ＵＴ－９９３３ 适用于 １１０ｋＶ 及以下电压等级的两卷或三卷变压器一侧的电气测量，两组消弧线圈电流的测
量，有载调压变压器的电压分接头调节与显示，以及变压器中性点地刀的遥控分、合。
l ＵＴ－９９３４Ａ 适用于１１０ＫＶ 及以下二圈变或三圈变的本体保护，同时具有双母线电压切换和一个操作回路功能。
量；对 １１０ＫＶ 终端线路保护（不需要距离保护的场合）也完全适用。
l ＵＴ－９９１２ 适用于 ３５－１１０ｋＶ 直接接地系统或经消弧线圈接地系统的线路（母联）保护及测量控制；对于
３５ｋＶ－１１０ｋＶ 经由电阻接地系统也完全适用。
l ＵＴ－９９３１Ａ 适用于 １１０ｋＶ 及以下双卷变压器的主保护，装置还包含非电量保护动作后信号、动作事件记录
全套的保护和测控。 l ＵＴ－９９４１Ａ
适用于各种电压等级，实现对一台断路器的控制和测量，具有遥控、遥测、遥信和事件记录功 能。 l ＵＴ－９９４１Ｂ
适用于各种电压等级，配合操作箱实现对一台断路器的控制和测量，具有遥控、遥测、遥信和 事件记录以及单相捕捉同期合闸功能。 l ＵＴ－９９４１Ｃ
适用于各种电压等级，实现对一台断路器的控制和测量，具有遥控、遥测、遥信和事件记录以 及单相捕捉同期合闸功能。 l ＵＴ－９９５１
适用于 １１０ｋＶ 及以下各种电压等级的中性点不接地、经消弧线圈或中值电阻接地系统的电容器 保护、测量、控制。 l ＵＴ－９９６１Ａ
适用于 １１０ｋＶ 及以下电压等级母线的分段断路器自投。在用作分段断路器自投时，该装置同时 作为分段断路器的测量、控制和保护装置。 l ＵＴ－９９６１Ｂ
适用于 ２０００ｋＷ 及以上异步电动机的主保护，一般与 ＵＴ－９９７１ 配合完成 ２０００ｋＷ 以上电动机的成 套保护。 l ＵＴ－９９８１

上海思源弘瑞UDT-531变压器保护测控装置技术与使用说明书

上海思源弘瑞UDT-531变压器保护测控装置技术与使用说明书

UDT-531变压器保护测控装置技术和使用说明书（传统）（Version 1.03）上海思源弘瑞自动化有限公司Shanghai SHR Automation Co.，Ltd.前言感谢您使用上海思源弘瑞自动化有限公司的产品。

为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：本说明书仅适用于UDT-531变压器保护测控装置。

请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。

如有随机资料，请以随机资料为准。

为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。

请使用合格的测试仪器和设备对装置进行试验和检测。

装置如出现异常或需要维修，请及时与本公司服务热线联系。

本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。

目录1装置简介 (1)1.1 应用范围 (1)1.2 性能特点 (1)1.3 功能配置 (2)2技术指标 (5)2.1 额定数据 (5)2.2 装置功耗 (5)2.3 环境条件 (5)2.4 抗干扰性能 (6)2.5 绝缘性能 (7)2.6 机械性能 (7)2.7 保护定值整定范围及误差 (8)2.8 装置测量精度 (8)2.9 触点容量 (8)3装置硬件 (10)3.1 机箱 (10)3.2 主要模件 (10)4装置功能 (32)4.1 主保护 (32)4.3 测控功能 (52)4.4 装置故障告警 (54)4.5 辅助功能 (54)5用户压板定值说明 (56)5.1 软压板 (56)5.2 硬压板 (59)5.3 UDT-531AN定值及参数 (60)5.4 UDT-531BHN定值及参数 (64)5.5 UDT-531BLN定值及参数 (68)5.6 UDT-531D定值及参数 (72)5.7 UDT-531BHN跳闸矩阵 (75)5.8 UDT-531BLN跳闸矩阵 (76)6使用说明 (78)6.1 面板说明 (78)6.2 指示灯 (79)6.3 显示说明 (82)6.4 菜单结构 (83)7调试及异常处理 (88)7.1 程序检查 (88)7.2 开关量输入检查 (88)7.4 模拟量输入检查 (88)7.5 相位检查 (89)7.6 整组试验 (89)7.7 异常处理 (89)8投运说明及注意事项 (89)9供应成套性 (89)9.1 随同产品一起供应的文件 (89)9.2 随同产品一起供应的附件 (90)10订货须知 (91)11附录一保护装置整定计算 (92)11.1 差动保护整定计算 (92)11.2 复合电压方向过流保护整定计算 (94)11.3 零序方向过流保护整定计算 (96)11.4 间隙零序保护整定计算 (97)12附录二：比率差动保护电流相位补偿 (98)13装置附图 (99)13.1 UDT-531AN装置端子图 (100)13.2 UDT-531BHN装置端子图 (101)13.3 UDT-531BLN装置端子图 (103)13.5 断路器操作回路原理图 (105)1装置简介1.1应用范围UDT-531变压器保护测控装置适用于110kV及以下电压等级，需要主后分开、有测控功能、独立非电量保护的变压器。

RCS9682B-GZ技术说明书


端子 417～420、619～620 为远动信号，当保护单元与监控单元必须独立配置时，可与监控
单元的遥信单元相接口，用来反映本装置的基本运行情况，分别为：装置闭锁（包括直流消失），
运行异常，保护动作，装置报警。
端子 517～520 为中央信号，分别为：装置闭锁（包括直流消失），运行异常，保护动作。
端子 601～609 为 3 路遥控输出接点。
2.3.8 遥控、遥测、遥信功能 遥控功能主要有两种：3 路对象（例如断路器）的正常遥控跳闸操作，正常遥控合闸操作。 遥测量主要有：U、I、COSφ、P、Q、有功电度，无功电度及脉冲电度。所有这些量都在当 地实时计算，实时累加，三相有功无功的计算消除了由于系统电压不对称而产生的误差，且计算 完全不依赖于网络，其中电流量精度达到 0.2 级，其他电气量精度达到 0.5 级。本装置的遥测功 率计算可选用三表法或二表法，如无特殊要求，出厂设置为三表法。若使用二表法，则默认 B 相 遥测电流不用，其值恒为零。 遥信量主要有：8 路遥信开入、装置变位遥信及事故遥信，并作事件顺序记录，遥信分辨率 小于 2ms，四路空接点脉冲开入。 2.3.8 装置具备软件（通讯报文对时）和硬件脉冲对时功能（GPS 差分电平对时）。
411～412、511～512 为第五组出口跳闸接点（CK5），有 2 副；610～611、613～614 为第六组出
口跳闸接点（CK6），有 2 副，广州地区用于闭锁备自投，第六组出口跳闸接点不点亮跳闸灯。
端子 415～416 为装置过负荷报警输出接点。
端子 513～516 为 2 副装置复压动作输出接点。
端子 401～412，501～512，610～611，613～614 为六组保护跳闸输出接点。其中 401～406

NSP784(v2.0)配电变保护及测控装置技术说明书

NSP784（V2.0）配电变压器保护测控装置技术说明书1 概述NSP784(V2.0)配电变压器保护及测控装置（以下简称装置），适用于35kV、10kV低压配电变压器、所用变压器的高压侧或110kV主变压器的不接地侧，可集中组屏也可在开关柜就地安装。

2 技术参数2.1额定参数额定直流电压：220V 或110V，允许偏差-20%～+20%。

额定交流数据a) 交流电压：100 V或57.7Vb) 交流电流：5A 或1Ac) 额定频率：50Hz功率消耗a) 直流回路：正常工作时不大于20W，装置动作时不大于25W。

b) 交流电压回路：每相不大于0.5VAc) 交流电流回路：额定电流为5A 时每相不大于1.0VA；额定电流为1A 时每相不大于0.5VA。

开关量输入电平为220V或110V；遥脉及GPS输入为24V。

2.2主要技术性能2.2.1 采样回路精确工作范围及误差†2.2.2 过载能力交流电流回路：2倍额定电流，连续工作；10倍额定电流，允许10秒；40倍额定电流，允许1秒；交流电压回路：1.2倍的额定电压，连续工作。

2.2.3 接点容量出口跳闸触点：允许长期通过电流8A，切断电流0.3A（DC220V，V/R 1ms），出口信号触点：允许长期通过电流8A，切断电流0.3A（DC220V，V/R 1ms）2.2.4 跳合闸电流断路器跳闸电流：0.5A、1A、1.5A、2A、2.5A、3A、3.5A、4A。

断路器合闸电流：0.5A、1A、1.5A、2A、2.5A、3A、3.5A、4A。

2.2.5 各类元件定值误差电流元件定值误差：<±5%电压元件定值误差：<3%时间元件:<±50ms方向元件角度误差：<±5度频率滑差误差：<±0.5Hz2.2.6 整组动作时间(包括继电器固有时间)速动段的固有动作时间：1.2倍整定值时，误差不大于40ms2.2.7 测量系统精度：电流、电压测量精度：<±0.2%X额定值功率测量精度：<±0.5% X额定值频率测量精度：<±0.01Hz2.2.8 遥信分辨率遥信分辨率：2ms2.3 绝缘性能2.3.1 绝缘电阻装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V 的兆欧表测量其绝缘电阻值正常试验大气条件下各等级的各回路绝缘电阻不小于20M。

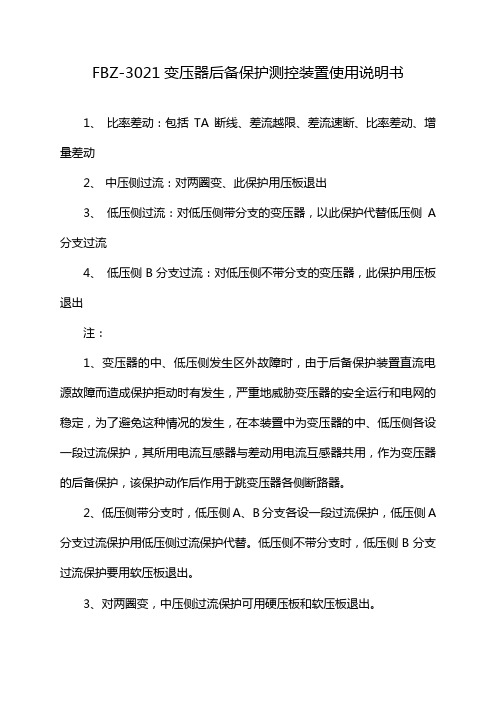

FBZ-3021变压器后备保护测控装置使用说明书

FBZ-3021变压器后备保护测控装置使用说明书1、比率差动：包括TA断线、差流越限、差流速断、比率差动、增量差动2、中压侧过流：对两圈变、此保护用压板退出3、低压侧过流：对低压侧带分支的变压器，以此保护代替低压侧A 分支过流4、低压侧B分支过流：对低压侧不带分支的变压器，此保护用压板退出注：1、变压器的中、低压侧发生区外故障时，由于后备保护装置直流电源故障而造成保护拒动时有发生，严重地威胁变压器的安全运行和电网的稳定，为了避免这种情况的发生，在本装置中为变压器的中、低压侧各设一段过流保护，其所用电流互感器与差动用电流互感器共用，作为变压器的后备保护，该保护动作后作用于跳变压器各侧断路器。

2、低压侧带分支时，低压侧A、B分支各设一段过流保护，低压侧A 分支过流保护用低压侧过流保护代替。

低压侧不带分支时，低压侧B分支过流保护要用软压板退出。

3、对两圈变，中压侧过流保护可用硬压板和软压板退出。

差动保护本装置中主保护由比率差动、增量差动、差流速断、差流越限告警、TA断线告警组成。

比率差动保护能反映变压器内部相间短路故障、高（中）压侧单相接地短路及匝间层间短路故障，既要考虑励磁涌流和过励磁运行工况，同时也要考虑TA断线、TA饱和、TA暂态特性不一致的情况。

TA断线判据TA断线判据分为两种情况，一种为未引起差动保护启动的TA断线判别，一种为引起差动保护启动的TA断线判别。

当三相电流都大于0.2倍的额定电流时,启动TA断线判别程序,满足下列条件认为TA断线：1、本侧三相电流中至少一相电流不变；2、最大相电流小于1.2倍的额定电流；3、任意一相电流为零。

未引起差动保护启动差动保护的TA断线判别；满足下列条件认为TA断线，延时10秒发TA断线信号：1、零序电流大于0.1倍的额定电流；2、最大相电流站于0.25倍的额定电流；3、任意一相电流为零。

增量差动保护不受正常运行的负荷电流的影响，具有比比率差动更高的灵敏度，由于比率差动保护的制动电流的选取包括正常的负荷电流，变压器发生弱故障时，比率差动保护由于制动电流大可能延时动作或者不动作。

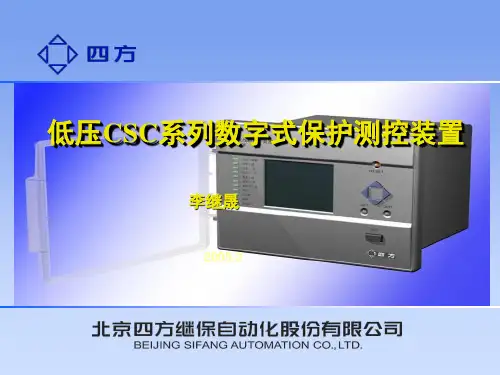

低压保护测控装置介绍


目 标 软 件 类 型 选 择
报告主题
四.一）、BDM口软件装载工具---flashload.exe
目 标 软 件 类 型 选 择
报告主题
四.一）、BDM口软件装载Biblioteka 具---flashload.exe
程序装在过程示意
用专用狗线连接PC机与装置CPU插件 给装置通 电同时启动flashload 作端口、模件类型、程 序类型选择 调入程序文件（.DWN) 执 行装载
3）高压侧零流Ⅰ段Ⅳ时限保护
4）低压侧零流Ⅰ段Ⅳ时限保护 5）零序过压Ⅰ段Ⅳ时限保护
6）跳闸出口逻辑可整定
7）非电量保护
报告主题
三、产品介绍
5、CSC-246备用电源自动投入装置
主要特点：
1）资源丰富，方便实现不同需求
11路模拟量、8路开关量、8路独立接点输出
2）采用图形化可编程方式定制各种备投逻辑 3）母联保护：两段式过流保护、短时充电保护 4）两轮过负荷联切功能
报告主题
三、产品介绍
6、CSC-326GD数字式变压器差动保护装 置
主要功能包括：
1）差动速断保护 2）比率制动保护
二次谐波比率制动保护
模糊判别比率制动保护 （二者选一）
3）分接头控制
4）非电量事件记录
报告主题
差动保护制动曲线
Id
Isd 动作区
0 .7 0 3= b K
KID Kb1=0.2
Icd 0
6）2路脉冲P、Q输入
注：每一块DIO插件9路开出，7路开入（强电）
报告主题
一、硬件构架介绍 二、软件特点介绍 三、产品功能介绍
四、工具使用方法介绍
报告主题
四、工具使用方法介绍
